Zemax 中的波前误差分析

RMS 波前误差的基础

在光学系统设计中，缩写对于评估系统在图像质量方面的性能至关重要。评估图像质量的最常用指标大多基于 MTF 和像差图。将像差转化为数值规范时，多种方法可以在不同的应用中互补。例如，在以点形式作为源的望远镜系统中，均方根 (RMS) 波前误差是图像质量评估的更好选择。

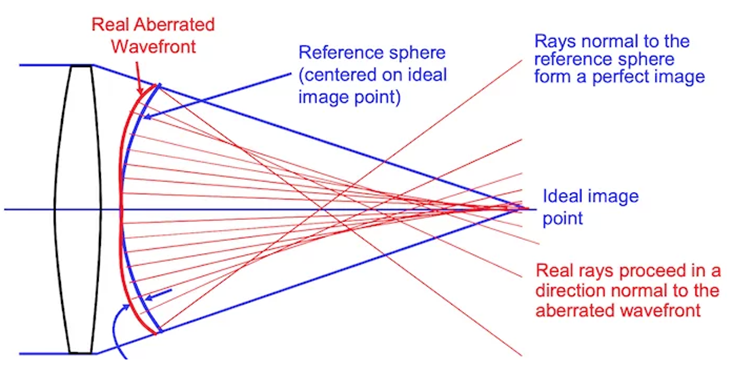

图1 波前误差图

RMS 波前误差用于测量波前像差。虽然球面波前是理想情况，但大多数真实光波会呈现各种形状以呈现潜在的图像特征。教科书中可以找到对波前描述的复杂描述，本文不再赘述。上图是形态特征的直接比较。从概念上讲，RMS 波前误差计算为波前偏差平方平均值减去波前偏差平均值平方后的差的平方根。基本上，RMS 值表示与理想参考球面的统计偏差，对整个波前取平均值。它是将光视为电磁波来全面衡量像差的方法。

如图 1 所示，波前误差演示中，参考球面以预期图像位置为中心，这通常是主光线的图像表面位置。不同的参考球面将适合实际波前。如果更好的参考球面的中心与预期图像位置处于不同的轴向位置，则波前存在聚焦误差。如果更好的参考球面的中心与预期图像位置处于不同的横向位置，则波前存在倾斜误差。

Zemax 中双高斯透镜的 RMS 波前误差评估

该镜头设计为 28 (±14) 度视场，如下图 2 所示。设计覆盖的波段在可见光范围内（400 nm - 700 nm）。虽然几何 MTF 以 20lp/mm 计算，但所有 MTF 值均高于 0.65（图 3）。图 4 显示了所有三个采样视场和采样波长的
