使用 Fluent 电池模型进行电池电芯势场仿真

电芯设计在电位场中的挑战

电池电芯电位场仿真在电池制造行业中发挥着至关重要的作用。它们有助于预测电池在各种条件下的性能和行为。这种预测能力对于优化电池的设计和运行至关重要，确保它们满足所需的效率、安全性和使用寿命标准。

此外，这些仿真可以在设计阶段的早期识别潜在问题，从而降低代价高昂的召回和失败的风险。它们还使制造商能够虚拟地试验不同的材料和配置，与物理原型相比，可以节省时间和资源。

工程解决方案

Fluent 电池模型提供了一个先进的计算框架，可显著增强电池单元仿真的能力。通过结合电热模型，它提供了电池单元内电势场的更全面视图。

这种详细程度允许对不同工作条件下的电池行为进行额外预测，从而获得性能更好、更可靠的电池。Fluent 模型还与其他仿真工具无缝集成，从而实现了电池设计和分析的整体方法。

Fluent 电池模型用于求解电池电芯电势场的方法是求解势场方程：
热工程师可以将势场理解为类似于温度与传导传热之间的关系。在电气情况下，电位电压与温度相似，电流与传热相似，电导率与热导率相似。势场仿真可以帮助热工程师了解流经电池单元的电流电阻，同时执行热仿真以了解温度行为。

Fluent 电池仿真方法

在本讨论中使用 Fluent 设置电池单元仿真涉及几个步骤。这些步骤包括思维导图、产品导图和 Fluent 案例设置。

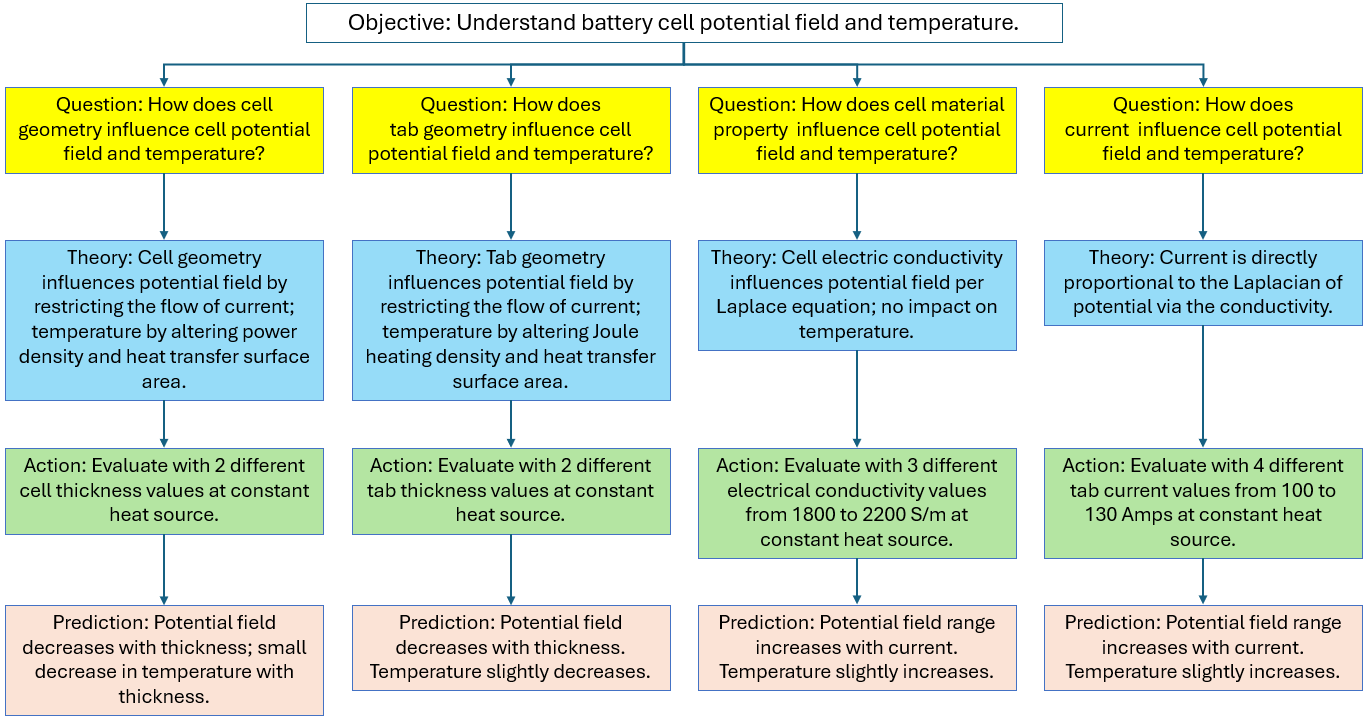

思维导图： 生成电池单元的思维导图是为了以结构化的方式组织和表示想法、概念或信息。下面的思维导图显示了模拟研究的目标以及为实现目标而提出的问题。每个问题后面都有一个理论、行动和预测来解决每个问题。生成结果时，结果也会添加到每个分支的底部。

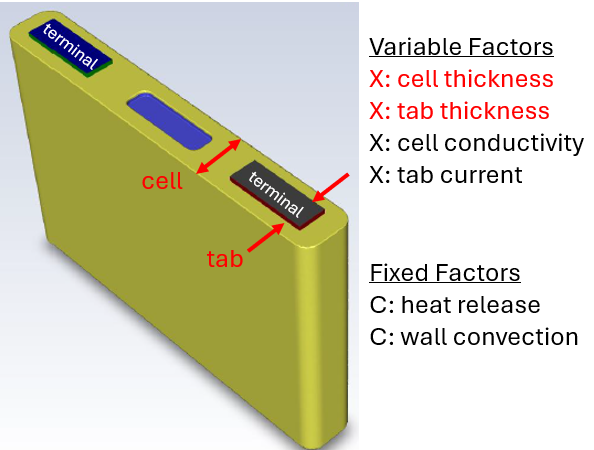

产品地图： 生成电池单元的产品图，以对产品特征进行组织和分类。产品地图表示与思维导图中的理论/行动相对应的设计因素。下图显示了一个示例电池单元，每个电池单元端子上都有一个标签页。

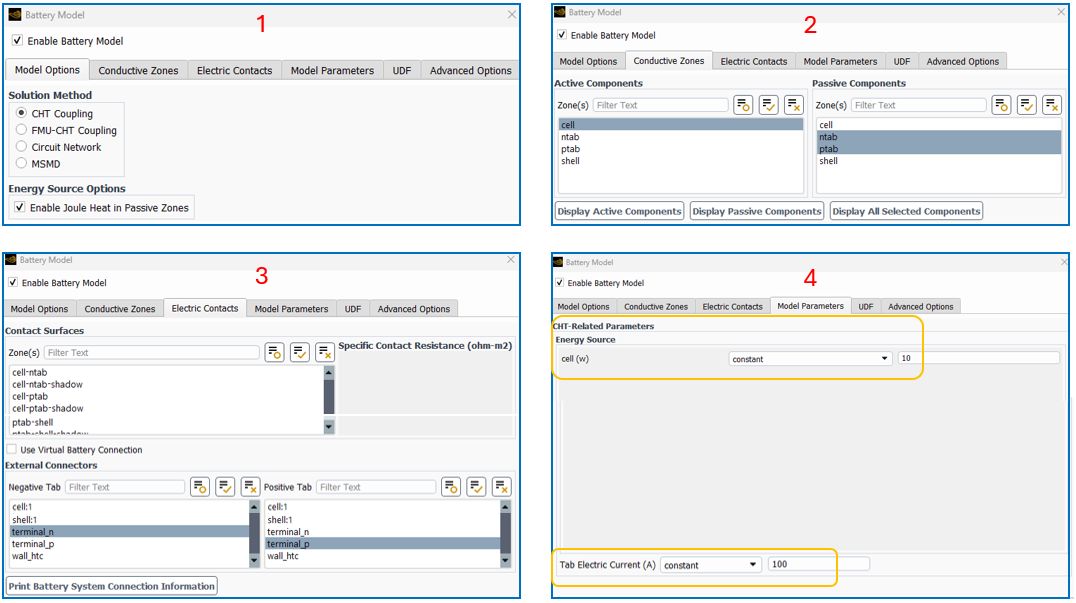

Fluent 模拟：Fluent 模型是根据思维导图生成的研究生成的。与电池相关的输入使用 Battery Model （电池模型） 进行设置。模拟使用带有主动单元和被动标签的 CHT 耦合。有源电池释放恒定的热能，电流设置在两个端子之间。下图显示了为电池模型填充输入的步骤顺序。



执行仿真计算以生成结果，重点关注电位场和温度分布。分析设计处理数据以回答理论问题并确认预测。


Fluent 电池仿真结果

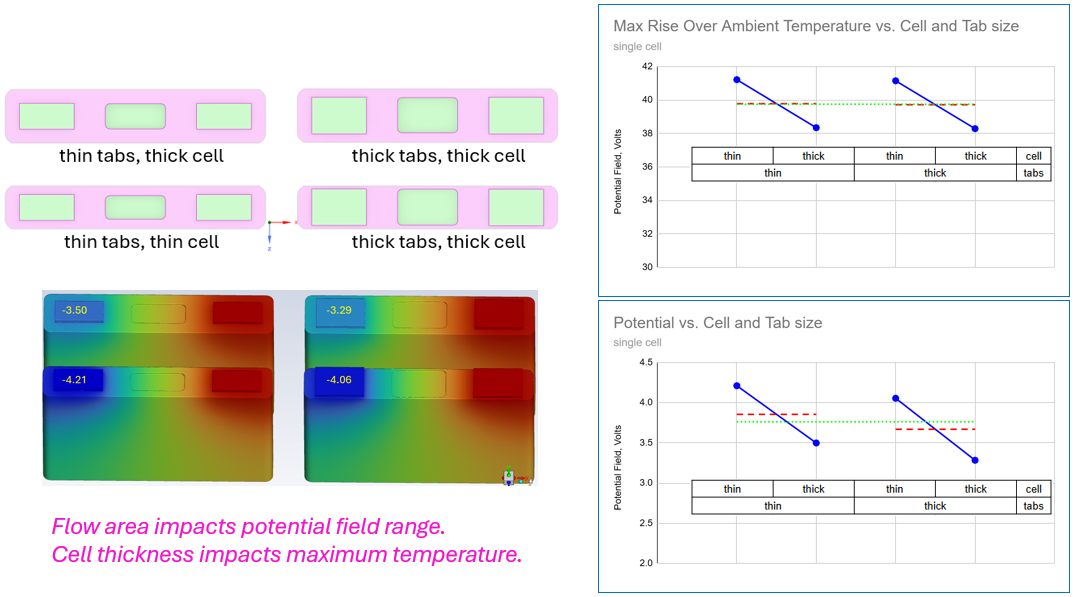

电池单元和极耳几何结构：电池单元和极耳几何仿真组合成一个 2 因子全因子 DOE。电极电导率、热释放和极耳电流保持固定，而电极和极耳的厚度不同。对流边界条件用于所有外墙。下面的结果表明，电流的流动面积会影响电位场。随着厚度的增加，电势场的范围减小。由于外表面传热的差异，只有单元的厚度会影响最高温度。环境温度上升是温度减去环境温度。

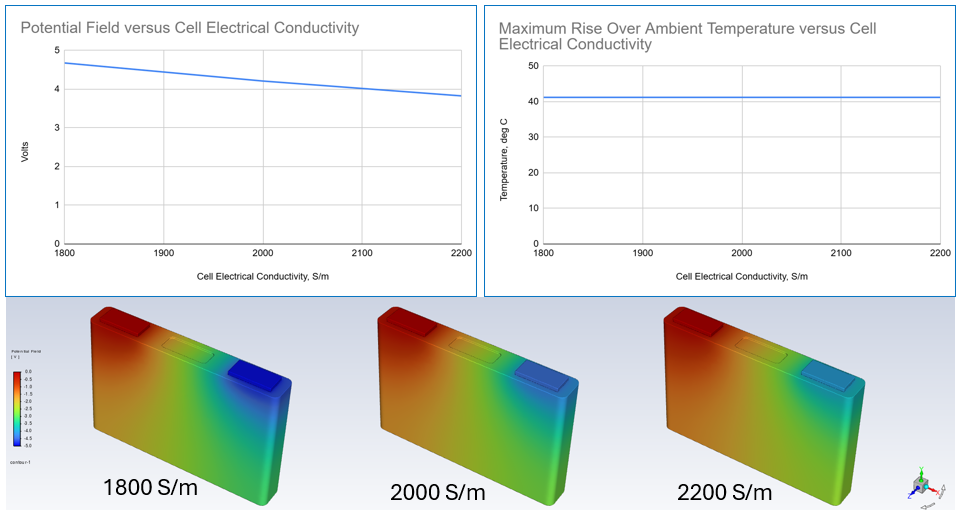

电芯电导率：电芯材料的电导率是变化的。单元几何结构、热释放和极耳电流保持固定。对流边界条件用于所有外墙。下面的结果表明，电导率会影响电势场。随着电导率的增加，电势场的范围减小。电池的电导率对电池的最高温度影响很小。

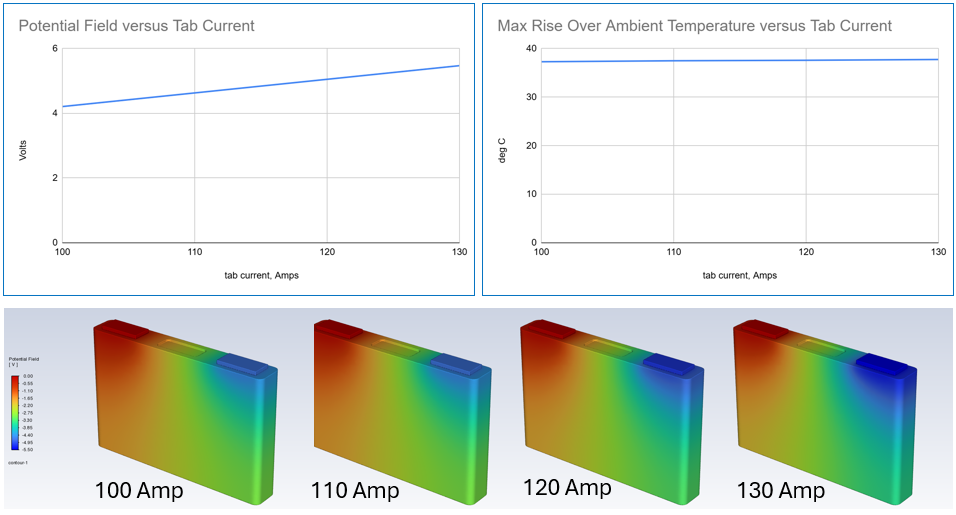

标签页当前：电池片电流从 100 到 130 安培不等。单元几何形状、热释放和电导率保持固定。对流边界条件用于所有外墙。结果表明，标签电流会影响电位场。随着电流的增加，电势场的范围也会增加。极耳电流对电池最高温度的影响非常小。



电流分布：电池内部的电流分布可以从势场生成。势场的梯度由表达式生成。可以使用梯度分量的自定义向量生成向量图。
