使用Ansys Mechanical和Motor-CAD对高速电动机进行机械应力分析

介绍

机械应力分析是电机设计的一个关键方面，可确保系统的结构完整性。即使电动机具有出色的电磁和热性能，它也必须随着时间的推移始终如一地保持这些特性，而不会超过其材料的安全应力极限。

对于具有圆柱形形状和沿堆栈均匀有效长度的径向磁通电机，分析一个或两个具有代表性的叠片可以为整个电机提供高度准确的应力预测。

Ansys为这项任务提供了多种仿真工作流程。在本博客中，我们将探讨两种方法：

1. Ansys Mechanical – 一种通用结构有限元分析工具，提供详细的建模和定制。

2. Motor-CAD 机械模块 – 一种专用的电机设计工具，具有简化的机械分析工作流程。

1. Ansys Mechanical工作流程

1.1 导入几何体

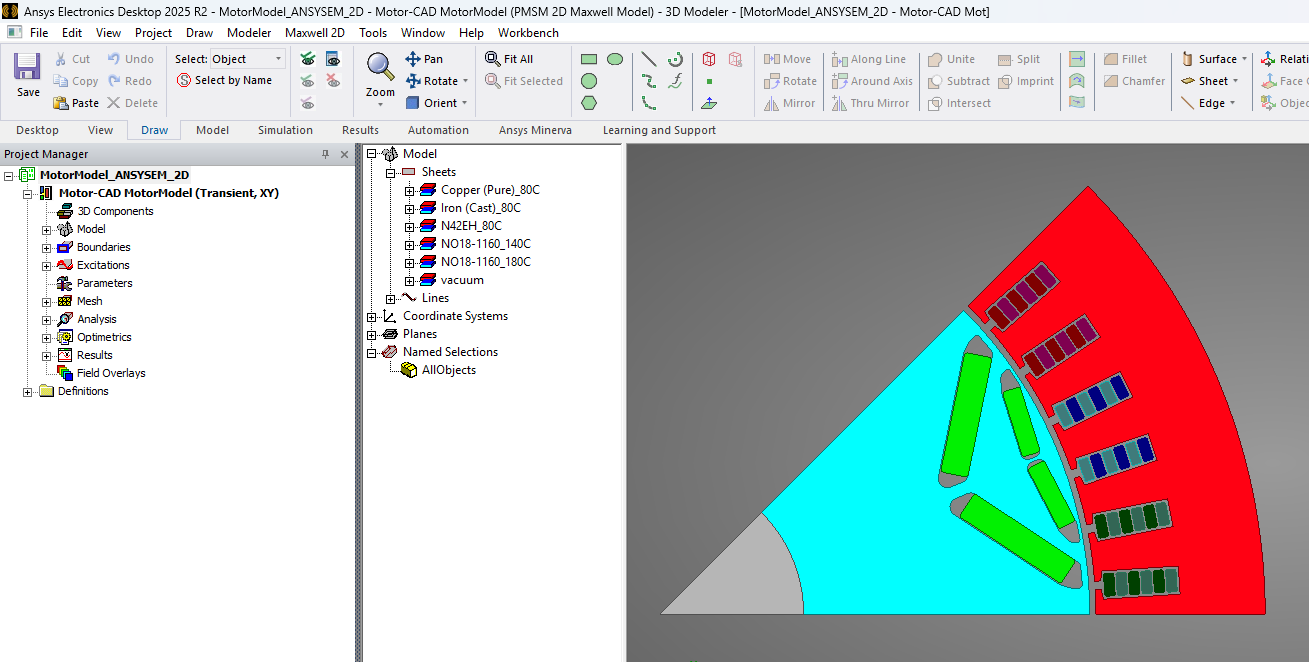

在本例中，我们直接从Ansys Maxwell导入几何体（使用Motor-CAD e10 IPM模板创建）。

• 打开Ansys Workbench项目。

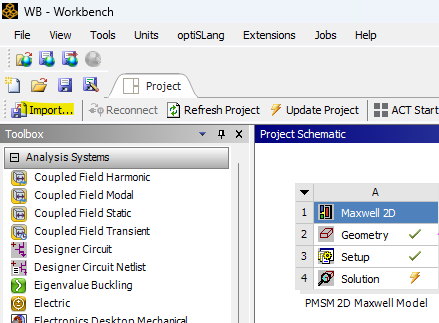

• 将 Maxwell 2D 模型导入到工作区中。

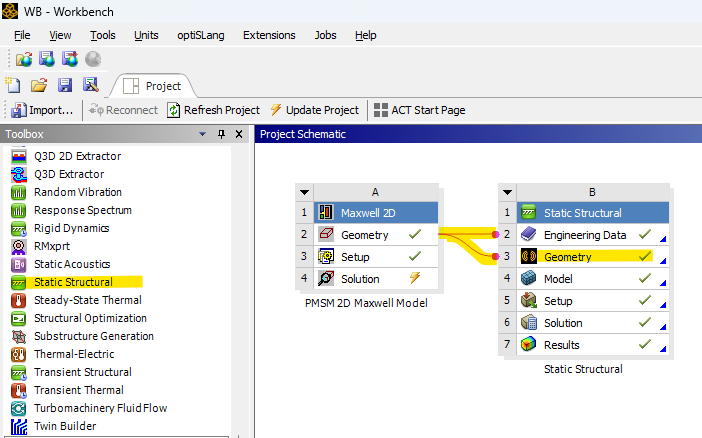

• 将 Static Structural 块拖到 Maxwell 块旁边并耦合几何体。

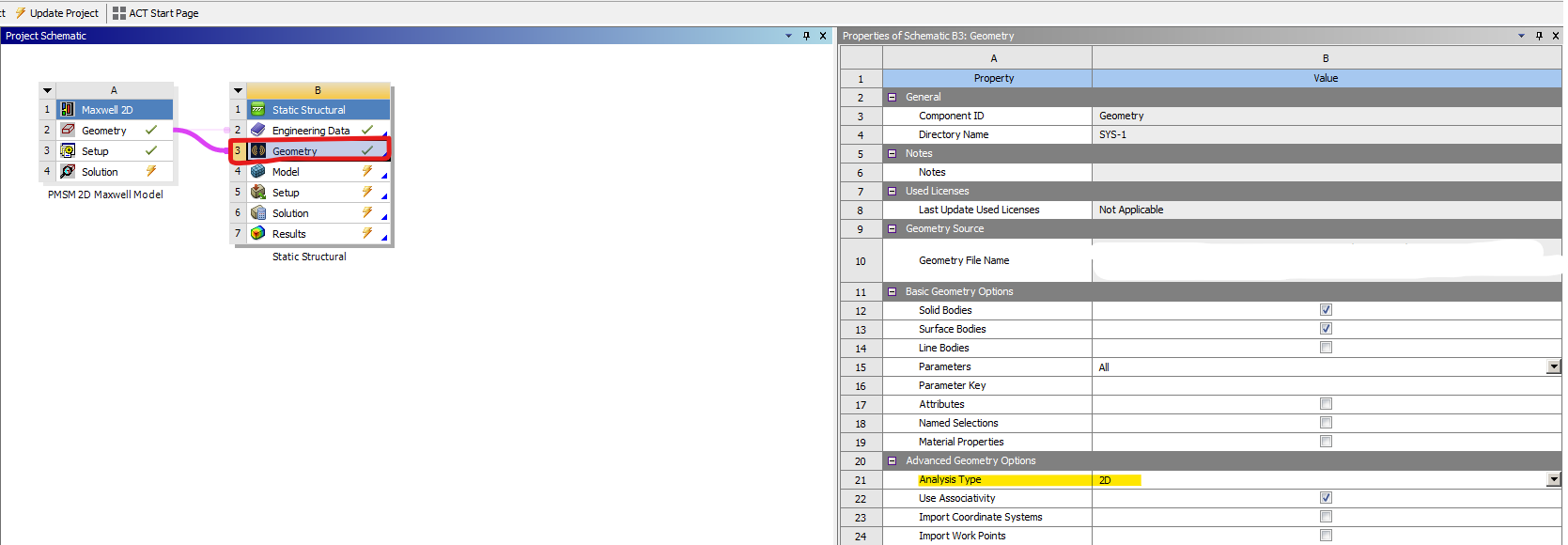

  （或者，您可以右键单击“几何体”→“导入几何体”以直接加载模型。



确保将 2D 模型的分析类型设置为 2D，如果运行完整的 3D 仿真，则确保将分析类型设置为 3D。





1.2 零件和材料

开放式机械（型号）：
