低通滤波和高通滤波

主要类型和公式

1.低通滤波
主要分为理想低通滤波，巴特沃斯低通滤波，高斯低通滤波

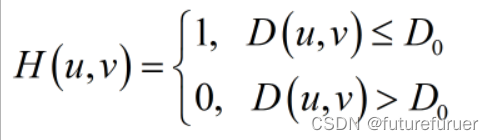

理想低通滤波：
![在这里插入图片描述](https://img-blog.csdnimg.cn/897ae174b49b4f24a1c1aaa85cf414fe.png
其中：对于大小为M*N的图像，频率点(u,v)与频域中心的距离为D(u,v)，其表达式为：

下列的D(u，v)都相同

巴特沃斯低通滤波：
在这里插入图片描述

高斯低通滤波：
在这里插入图片描述

2.高通滤波

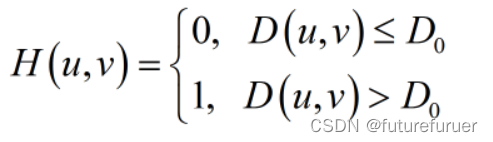

理想高通滤波：
在这里插入图片描述

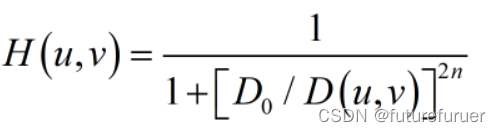

巴特沃斯高通滤波：
在这里插入图片描述

高斯高通滤波：
在这里插入图片描述

主要效果图

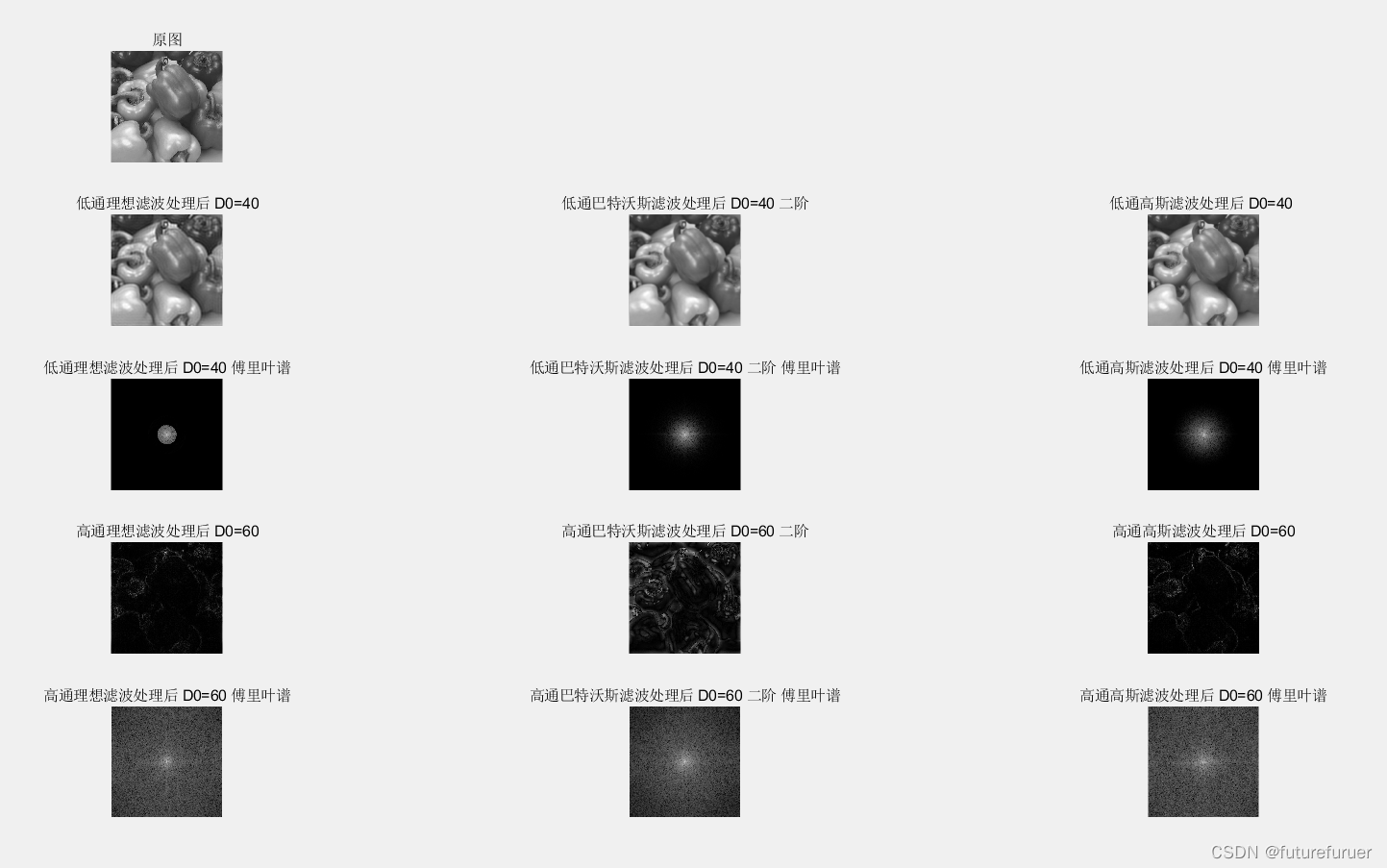

带傅里叶谱：
在这里插入图片描述

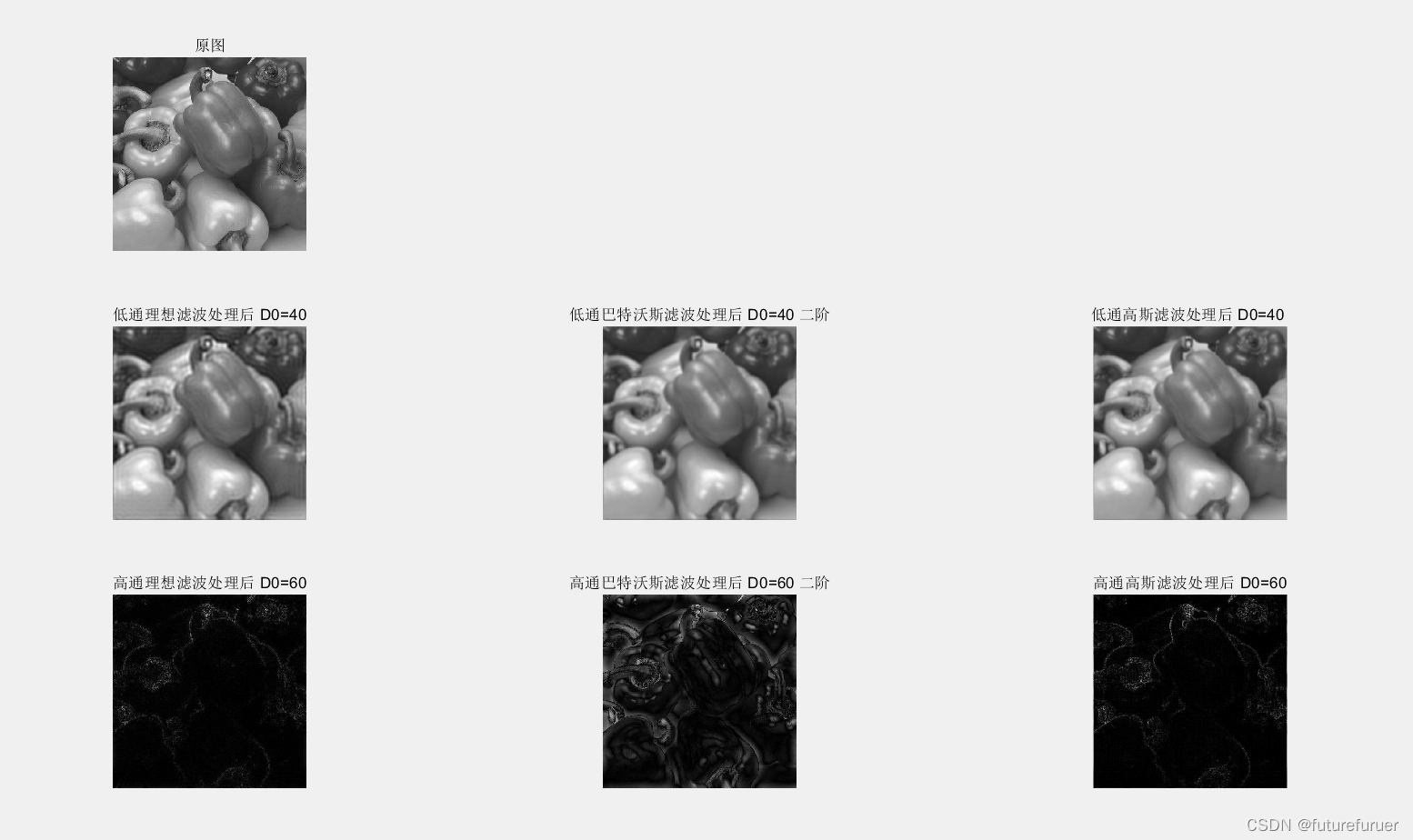

不带傅里叶谱：

各类型的函数代码

理想低通滤波：

function out = imidealflpf(I, freq)
% imidealflpf函数	构造理想的频域低通滤波器
% 参数：I			输入的灰度图像
% 参数：freq			低通滤波器的截止频率
% 返回值：out        指定的理想低通滤波器

[M,N] = size(I);
out = ones(M,N);
for i=1:M
    for j=1:N
        if (sqrt(((i-M/2)^2+(j-N/2)^2))>freq)
            out(i,j)=0;
        end
    end
end

理想高通滤波：

function out = imidealflpf1(I, freq)
% imidealflpf函数	构造理想的频域低通滤波器
% 参数：I			输入的灰度图像
% 参数：freq			低通滤波器的截止频率
% 返回值：out        指定的理想低通滤波器

[M,N] = size(I);
out = ones(M,N);
for i=1:M
    for j=1:N
        if (sqrt(((i-M/2)^2+(j-N/2)^2))<freq)
            out(i,j)=0;
        end
    end
end

巴特沃尔低通滤波：

function out = imgaussflpf4(I,sigma,x)
% imgaussflpf函数   	构造频域高斯低通滤波器
% 参数：I				输入的灰度图像
% 参数：sigma			限制图像D0参数
% 参数：x				巴特沃尔的阶数

[M,N] = size(I);
out = ones(M,N);
for i=1:M
    for j=1:N
