PCB：多CAN口的信号转接板

0背景

在测试多路CAN口时，需要频繁更换接口引脚，从而接入CAN收发器。为了提升测试效率，可以设计一个简易多路CAN收发器转接板。PCB板子一端是40脚母口，另一端是10路CAN螺钉式接线端子，自带电池减少接线。

分配空闲时间设计，设计工具是立创EDA。

晚上精力不足时，可以当做设计练习，避免做些无关事情。实践表明，这种思路是合理的，晚上精力不足时，愿意画些原理图过度。

1原理图设计

readme文件

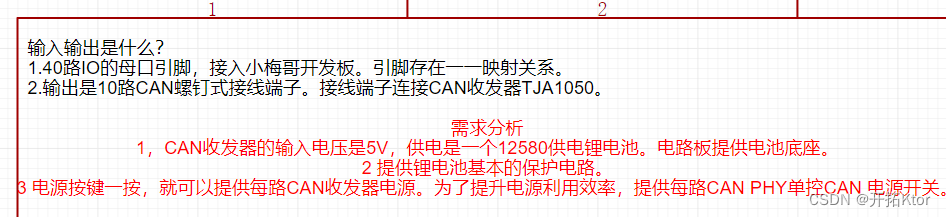

打开嘉立创EDA，不知道从何开始PCB设计。尝试新建一个图页，在里面写下基本的设计思路和设计对象。

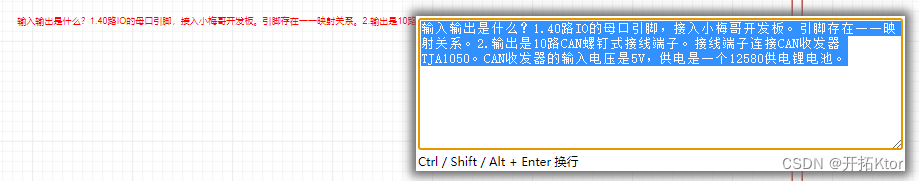

问题是，ALT+T操作添加文本效果不好。虽然鼠标点击右下角可以调整文本输入框大小，但是无法更改实际字符的长度，原理图中字符成一字摆开。因此，原理图可能通过文本进行少量的多行文本输出。

由于这种不合理的设计，决定在csdn具体定义需求和基本设计要点。

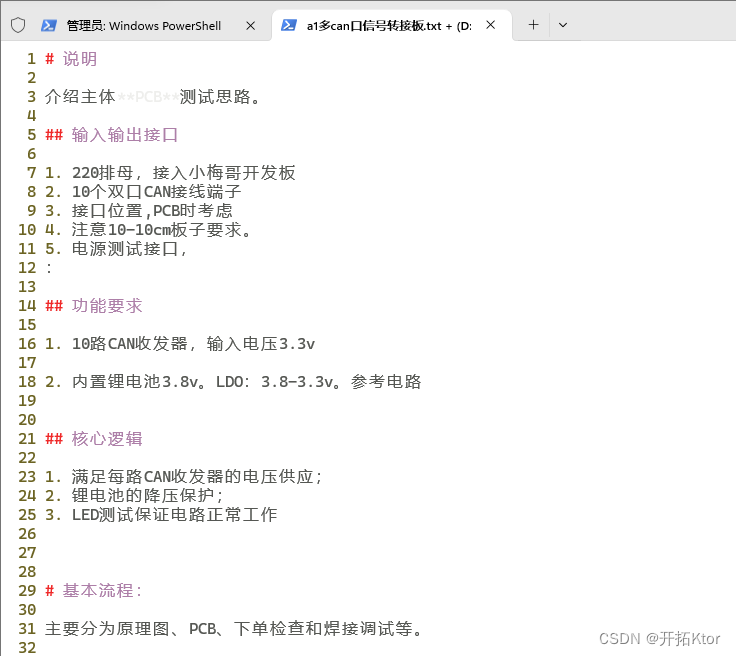

后来，因为使用了powershell和vim，所以直接在project目录中添加了相关的说明文件。

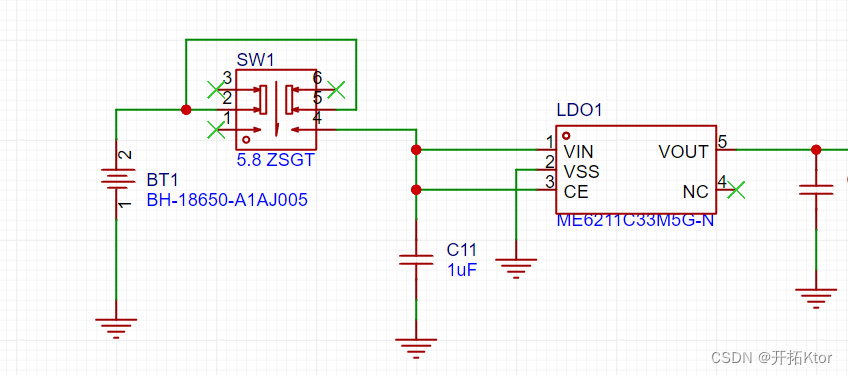

添加元器件

有时思路比较混乱，通过vim文件可以更好整理思路。

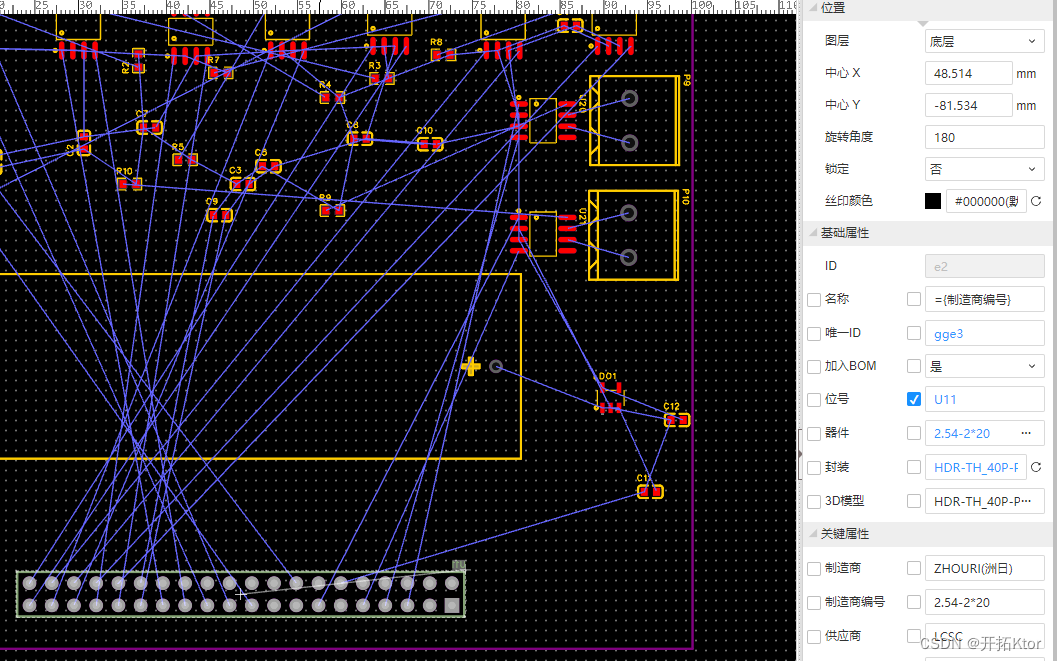

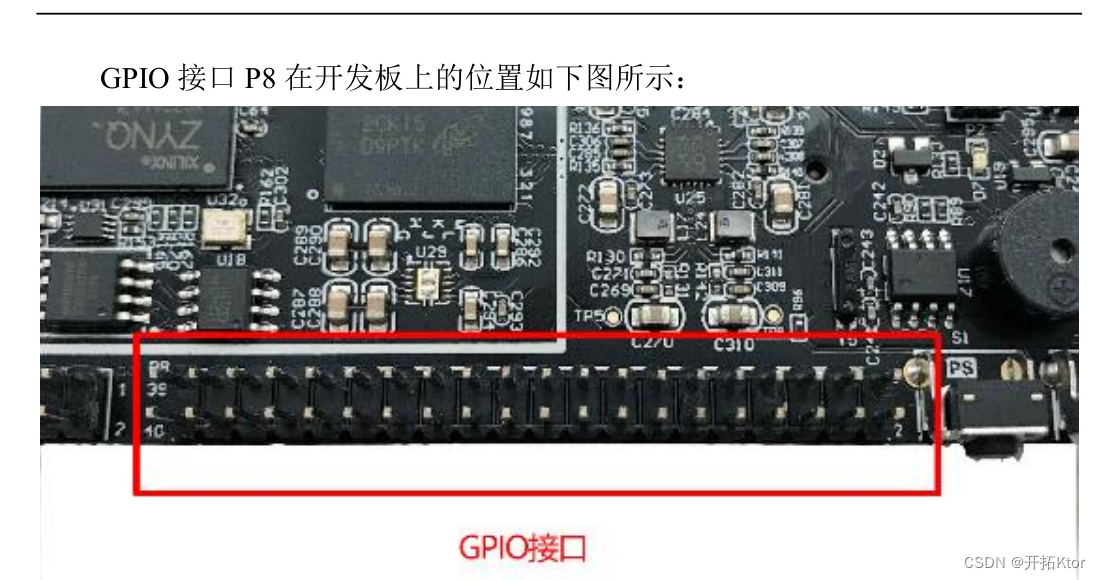

PCB 器件置于背面

为了让2*20的排母能够与小梅哥开发的排针配合，因此有必要将设计板子的排母置于背面。操作是点出器件，右键属性，切换图层。

2PCB设计

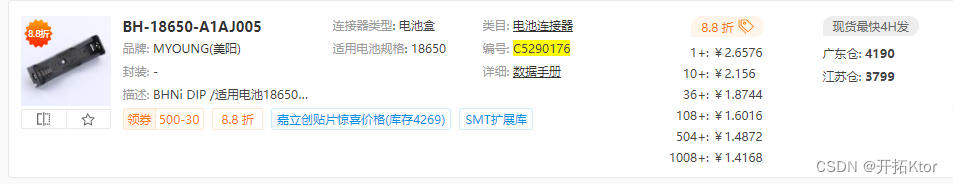

电池底座PCB封装与物料匹配

由于设计PCB时，默认使用界面熟悉的电池盒封装。这导致打板之后 ，PCB上的封装与购买的电池盒型号不合，无法焊接调试。这提醒我，以后在PCB设计时，需要添加一步审核PCB封装。

3焊接测试
