PCB：多can口信号转换板

说明

1. 介绍主体PCB测试思路。
2. 评估设计过程中，什么聚焦方式效率比较高，减少无关问题的关注

输入输出接口

1. 220排母，接入小梅哥开发板
2. 10个双口CAN接线端子
3. 接口位置,PCB时考虑
4. 注意10-10cm板子要求。
5. 电源测试接口，

功能要求

1. 10路CAN收发器，输入电压3.3v
2. 内置锂电池3.8v。LDO：3.8-3.3v。参考电路

核心逻辑

1. 满足每路CAN收发器的电压供应；
2. 锂电池的降压保护；
3. LED测试保证电路正常工作

基本流程：

主要分为原理图、PCB、下单检查和焊接调试等。

原理图

1. 添加主要器件：排母，can收发器，电池底座，螺钉接线端子

2. 添加网络标签，排母-收发器rx tx映射，收发器子逻辑，

3. 器件边缘电路：收发器、锂电池。参考立创开源或者数据手册。简单电路可以直连
   <f 对比参考电路结构>

PCB

检查：设计PCB，如何检查，判断潜在的问题。回顾以往设计经历，判断可能发生的问题，比如丝印内容。

---

感知流程

1. 更改CAN收发器型号，查看参考电路、接线、复制10路

2. 添加锂电池参考电路，避免直接进入接线活

3. PL走线存在问题，测试整个任意直线

4. PCB从何着手

5. 修改板子大小，再者修改IO标签映射;IO映射清楚，连接线交叉较少

6. 板子120电阻，led以及电池开关。忽略此项，犹如干扰。

7. 电池功率：500mA LDO与17mA的PHY。

8. 考虑添加TYPE-C接口，电源供应；

9. 内容点过多，感知方向：布局为重，观察整体电源分布和走线分布。

10. 感知PCB，探索可行聚焦点。感知时，能够判断出意识聚焦的方向，同时了解基本出发点。比如看着PCB，会思考“电源走线路径是什么？底层还是上层？信号线拓扑是什么？”

11. 实际发现：黑幕下，问题聚焦更强，这种思维的主动意识就会更加活跃。问题是，目前这种状态维持时间不长，需要有所深入。

12. 需要那种围绕特定目标，具体思考问题的状态。

PCB布局

刚生成PCB，先从什么角度开始思考。电源分布、信号线分布或者接口条件等，感知具体环节，行动和反馈。此时存在一种茫然状态。注意不陷入到所有细节中，主动感知多个对象，然后思考具体行动方向。不像以往一样，只是凭着感觉引导自己行动。这种被动和主动区分是比较明显的。

PCB设计

1. 从PCB图出发，感知可行的操作对象。

2. 感觉的缺陷：如何没有感觉，会倾向做简单的事，比如摆好电容、电阻等器件或者先连连信号线，看看效果。这种主要是，一种感觉上的试探。如何试探后感觉结果较好，就按照这个思路进行下去。但是如果项目比较复杂，就无法进行下去，因为试探只适合简单的对象。

3. 精力需要充足，否则前期感知疲惫感强。显然，感觉疲惫时，总是倾向按照流程和规范行事，不用规划和思考。这导致做事时，总是停留表层和细枝末节。

4. 前期目标，需要通过几轮睁眼和闭眼，对象才开始显现在黑幕上。当感知对象显现后，再开始有意识聚焦在特定角度、方面，进而展开问题思考。

5. 前期在观察时,发现总是聚焦对象的细节,比如底座形状或者飞线的走向等。需要多经过几轮，逐步明确哪些方面是重点，哪些方面是次要点。需要经过10几轮的强化，有所耐心。

6. 在面对外部对象时，有种倾向，总是想控制所有对象和细节。这种倾向与以前处理念头的惯性相似。只是现在问题从内转移向的外部，这是新的发展特点。

7. 减少流程化依赖

8. 中途提出问题，以往布线先从哪几个角度出发？。

9. 关键问题是，什么环节下开始行动？需要避免按照感觉，没有耐心时去行动。

10. 积极点是，能够对特定区域有感知的倾向。闭上眼睛，定在某个区域，会好奇感知的内容与实际内容差异。这个意识行为是日常生活中在引导的。

11. 围绕画面，想象理想PCB板子模样；或者各个部分的画面细节；或者思考目标是什么？从什么角度入手。

流程说明

为了更好管理PCB设计等流程的聚焦状态，通过以下这种方式说明当前面临的问题和思考的问题是可行的。但是，需要保持一种平衡。一方面，要明确当前要处理的问题和解决的出发点；另一方面，没有必要事无具细地记录所有细节，这种反而降低了工作效率。

12 经过几轮后，聚焦感确实明显，没有了刚开始的烦燥。这说明感知聚焦的方法是有效的，即使做得事情刚开始状态不佳。

13 完成3v3电源线，下一步行动是什么，比较有意义。状态变化是，从初期重视细节，到中期重视核心目标。需要有个循序渐进的过程，明白哪些层面的感知是有意义的。这种有意识的思考行动才能形成长期的反馈。

14 产生看手机冲动，但是能够感知到消极画面，可以引导到休息时间再看。积极情况

15 实在推进慢，直接按照直觉行动，比如把所有的CANrx和tx连接了，才发现有必要将所有的信号线连在下面、电源接在上面。同时，注意到需要设置直线的距离以及自动避让功能。这说明，感知过程停滞时，可以依靠感觉适当帮助行动。然后，再在行动基础上感知偏向

16 专注一时间，看手机冲动比较强，可以适当引导，聚焦有限的内容。同时，看手机时，注意主动感知，避免沉迷。比如刚刚看了天蚕土豆直播，感知到一种不适感，觉得放松地做事情也能获得奖励。

17. 感知到选择冲突，是首先摆好器件位置，还是首先连接好走线，或者关键区域的走线分析。这种冲突，导致一直处于拖延的状态。

18. 产生一种行动倾向，是否首先摆好螺钉端子、然后走线can rx tx、然后正面电源线，最好再调整局部细节。同时，意识到，有必要提前修改走线设置。自动避让以及走线间隔。

19. 语言明确了摆好螺钉端子后，内心主要聚焦就变成八个螺钉端子了。感知到，确实整体走线比较简单，不用考虑太多细节。因此摆好端子，开始走线就可。

20 行动之后，操作之后，适度感知差异。比如摆好端子，内心的明确感增强，倾向围绕它们进行余下操作。

21 中午回来，照常感觉拖延，但是闭眼感知，能够快速回忆起来上午的工作内容。这种状态使得能够比较快速重新回到工作状态。这是一个积极的信号。

22 睡觉时间长，接近20min，不过对于中午状态比较好，拖延时间短。中午不躺着睡还是可以的。

23 感知的标准，聚焦的对象是heimu，而非念头区域。此时感知的是连接完所有can TTL走线，明确下个阶段内容。明确下个阶段内容是，电源走线。

24 闭眼无法感知太多，不过仍然可以强调特定对象的结构和形式。在这个基础上，聚集下个阶段干什么，为什么？

25 感知到三个对象：CAN 收发器外围电路放置、电源走线以及电池电源的转换。突然意识到，开关、type-c、LED等没有添加。

26 原理图更加重要，添加LED、开关以及type-c。查看ams1117，担心电流供应不足，可以逐步添加CAN外设，减少电流供应。

27 原理图添加完毕，有些不知什么思路，突然就更换到PCB了。已经感觉到烦燥，无法很好感知，需要静下心来，重新开始。

28 如何觉得无法感知，可以从PCB图中某个对象聚焦，比如容易弄错方向的开关，感知后，内心就会觉得熟悉。在感知时，认为电源整体拓扑比LDO转换的局部电路重要，这个倾向是对的。

29 有趣，点击两个铺铜区域，直接可以合并。

30 忽略120欧姆匹配电阻，额外添加。添加了电阻，已经感觉疲惫，不知从何入手，觉得吃力，精力不足的情。

31 画好PCB，感知偏向。已经无法感知了，看个视频，半天意识空白，没有激活内容。这种时候，更加说明精力对于意识感知的重要性。

32 图画好，下步如何走，有点模糊。 对于昨天的图陌生，感知几次增强熟悉感。明确感觉排斥感强，但是即使这种状态，至少感知的意愿不弱。换言之，只要精力足够，感知的能力还是有的。只有还有感知力，就能产生熟悉感，进而进入工作状态。换言之，现在状态不佳，反而是机会。

33 有点迷茫，考虑到要检查板子，以及下单一些器件。这个流程，让人觉得舒适感不强。

34 没有感知的习惯，导致比较茫然。耐心静下来，考虑实际行动。已经能够产生问题，比如过往检查出现过的问题是什么？此次设计中可能存在的相关问题。

35 感知到问题后，通过意义可以明确需要聚焦的方向，从而逐步贴近问题关键。

36 添加了3V3 IO后，减少电源供应方面不必要的问题。

修正

1. 缺少字符标记：CAN_H与CAN_L，母针排插的安装方向
2. 不同电源输入，缺少隔离，避免电池时USB的LED灯点亮
3. type-c的插脚较短小，需要正面加固

订单审核

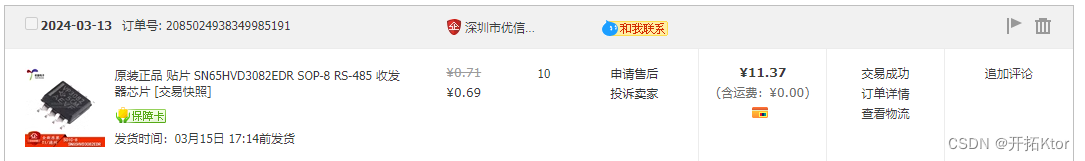

转换板子的CAN收发器型号是SN65HVD230DR，但是采购时错误购买了3082芯片。前期出现过错误购买stm32芯片型号，导致一直出现调试错误。这再次强调审核订单的重要性，避免后期测试的精力和成本投入
