【重识云原生】第四章云网络4.8.2.3节——OpenFlow运行机制

3 OpenFlow运行机制

3.1 OpenFlow信道建立

3.1.1 OpenFlow消息类型

        要了解OpenFlow信道的建立过程，首先需要了解OpenFlow协议目前支持的三种报文类型：

1、Controller to Switch消息

        由Controller发起、Switch接收并处理的消息。这些消息主要用于Controller对Switch进行状态查询和修改配置等管理操作，可能不需要交换机响应。

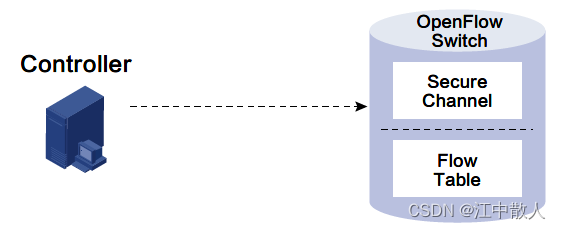

Controller to Switch消息示意图

        Controller to Switch消息主要包含以下几种类型：

1. Features：用于控制器发送请求来了解交换机的性能，交换机必须回应该报文。
2. Modify-State：用于管理交换机的状态，如流表项和端口状态。该命令主要用于增加、删除、修改OpenFlow交换机内的流表表项，组表表项以及交换机端口的属性。
3. Read-State：用于控制器收集交换机各方面的信息，例如当前配置，统计信息等 。
4. Flow-Mod：Flow-Mod消息用来添加、删除、修改OpenFlow交换机的流表信息。Flow-Mod消息共有五种类型&#
