STM32通过串口通信（汇编）

于 2021-10-17 11:24:40 发布
阅读量762 收藏
点赞数 1
分类专栏： 嵌入式学习 文章标签： stm32
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/junseven164/article/details/120808687
版权

小鹿

一、UART介绍

  • 通用同步异步收发器(Universal Synchronous Asynchronous Receiver and Transmitter)是一
    个串行通信设备，可以灵活地与外部设备进行全双工数据交换。有别于 USART 还有一个
    UART(Universal Asynchronous Receiver and Transmitter)，它是在 USART 基础上裁剪掉了同
    步通信功能，只有异步通信。简单区分同步和异步就是看通信时需不需要对外提供时钟输
    出，我们平时用的串口通信基本都是 UART。
    串行通信一般是以帧格式传输数据，即是一帧一帧的传输，每帧包含有起始信号、数
    据信息、停止信息，可能还有校验信息。USART 就是对这些传输参数有具体规定，当然也
    不是只有唯一一个参数值，很多参数值都可以自定义设置，只是增强它的兼容性。
    USART 满足外部设备对工业标准 NRZ 异步串行数据格式的要求，并且使用了小数波
    特率发生器，可以提供多种波特率，使得它的应用更加广泛。USART 支持同步单向通信和
    半双工单线通信；还支持局域互连网络 LIN、智能卡(SmartCard)协议与 lrDA(红外线数据协
    会) SIR ENDEC 规范。

二、原理

  • 1.功能框图

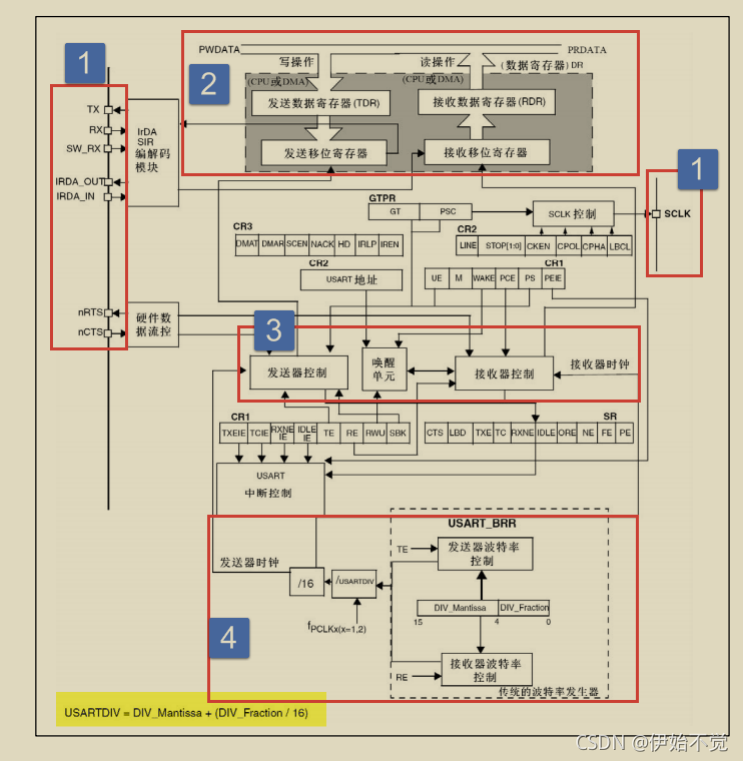

    在这里插入图片描述
  • 2.引脚功能
    TX：发送数据输出引脚。
    RX：接收数据输入引脚。
    SW_RX：数据接收引脚，只用于单线和智能卡模式，属于内部引脚，没有具体外部引
    脚。
    nRTS：请求以发送(Request To Send)，n 表示低电平有效。如果使能 RTS 流控制，当USART 接收器准备好接收新数据时就会将 nRTS 变成低电平；当接收寄存器已满时，nRTS将被设置为高电平。该引脚只适用于硬件流控制。
    nCTS：清除以发送(Clear To Send)，n表示低电平有效。如果使能 CTS 流控制，发送器
    在发送下一帧数据之前会检测 nCTS 引脚，如果为低电平，表示可以发送数据，如果为高
    电平则在发送完当前数据帧之后停止发送。该引脚只适用于硬件流控制。
    SCLK：发送器时钟输出引脚。这个引脚仅适用于同步模式。
  • 3.数据寄存器
    USART 有专门控制发送的发送器、控制接收的接收器，还有唤醒单元、中断控制等等。
    使用 USART 之前需要向 USART_CR1 寄存器的 UE 位置 1 使能 USART，UE 位用来开启供
    给给串口的时钟。发送或者接收数据字长可选 8 位或 9 位，由 USART_CR1 的 M 位控制。
  • 4.发送器：
    当 USART_CR1 寄存器的发送使能位 TE 置 1 时，启动数据发送，发送移位寄存器的数据会在 TX 引脚输出，低位在前，高位在后。如果是同步模式 SCLK 也输出时钟信号。
    一个字符帧发送需要三个部分：起始位+数据帧+停止位。起始位是一个位周期的低电平，位周期就是每一位占用的时间；数据帧就是我们要发送的 8 位或 9 位数据，数据是从最低位开始传输的；停止位是一定时间周期的高电平。
    停止位时间长短是可以通过 USART 控制寄存器 2(USART_CR2)的 STOP[1:0]位控制，可选 0.5 个、1 个、1.5 个和 2 个停止位。默认使用 1 个停止位。2 个停止位适用于正常USART 模式、单线模式和调制解调器模式。0.5 个和 1.5 个停止位用于智能卡模式。
    当选择 8 位字长，使用 1 个停止位时，时序图如下在这里插入图片描述
    当发送使能位 TE 置 1 之后，发送器开始会先发送一个空闲帧(一个数据帧长度的高电平)，接下来就可以往 USART_DR 寄存器写入要发送的数据。在写入最后一个数据后，需要等待 USART 状态寄存器(USART_SR)的 TC 位为 1，表示数据传输完成，如果USART_CR1 寄存器的 TCIE 位置 1，将产生中断。
  • 重要标志位：
    TE 发送使能
    TXE 发送寄存器为空，发送单个字节的时候使用
    TC 发送完成，发送多个字节数据的时候使用
    TXIE 发送完成中断使能
  • 5.接收器
    如果将 USART_CR1 寄存器的 RE 位置 1，使能 USART 接收，使得接收器在 RX 线开始搜索起始。在确定到起始位后就根据 RX 线电平状态把数据存放在接收移位寄存器内。
    接收完成后就把接收移位寄存器数据移到 RDR ，并把 USART_SR 寄存器的 RXNE 位置1，同时如果 USART_CR2 寄存器的 RXNEIE 置 1 的话可以产生中断。
  • 重要标志位：
    RE 接收使能
    RXNE 读数据寄存器非空
    RXNEIE 发送完成中断使能
  • 6.小数波特率生成
    波特率指数据信号对载波的调制速率，它用单位时间内载波调制状态改变次数来表示，单位为波特。比特率指单位时间内传输的比特数，单位 bit/s(bps)。对于USART波特率与比特率相等，以后不区分这两个概念。波特率越大，传输速率越快。
    USART 的发送器和接收器使用相同的波特率。计算公式如下：在这里插入图片描述
    其中，fPLCK 为 USART 时钟， USARTDIV 是一个存放在波特率寄存器(USART_BRR)的 一 个 无符 号 定点 数。 其中 DIV_Mantissa[11:0] 位 定义 USARTDIV 的 整 数 部分 ，DIV_Fraction[3:0]位定义 USARTDIV 的小数部分。

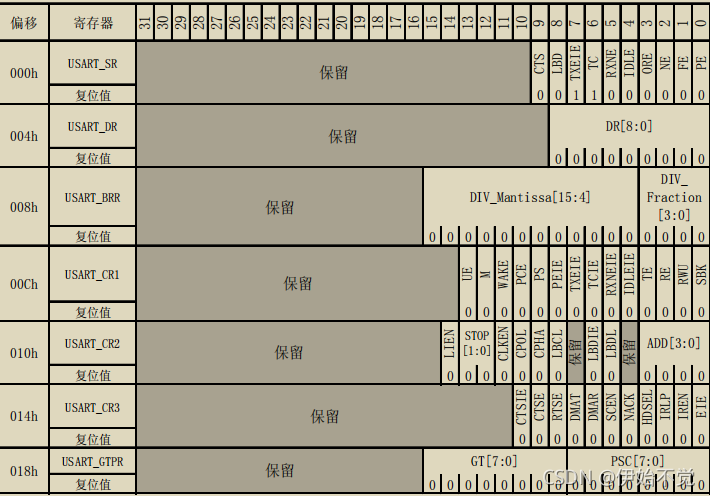

  • 7.USART寄存器地址映像图在这里插入图片描述

三、程序

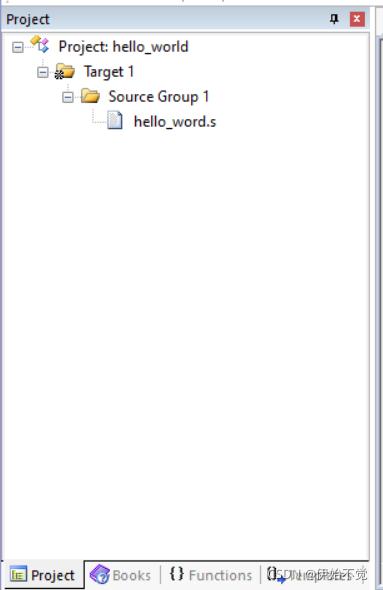

  • 1.新建一个项目，选择f103芯片，后面选软件包时什么都不要加，项目结构是这个样子的在这里插入图片描述

  • 2.新建.s文件，输入代码

;RCC寄存器地址映像
RCC_BASE            EQU    0x40021000
RCC_CR              EQU    (RCC_BASE + 0x00)
RCC_CFGR            EQU    (RCC_BASE + 0x04)
RCC_CIR             EQU    (RCC_BASE + 0x08)
RCC_APB2RSTR        EQU    (RCC_BASE + 0x0C)
RCC_APB1RSTR        EQU    (RCC_BASE + 0x10)
RCC_AHBENR          EQU    (RCC_BASE + 0x14)
RCC_APB2ENR         EQU    (RCC_BASE + 0x18)
RCC_APB1ENR         EQU    (RCC_BASE + 0x1C)
RCC_BDCR            EQU    (RCC_BASE + 0x20)
RCC_CSR             EQU    (RCC_BASE + 0x24)

;AFIO寄存器地址映像
AFIO_BASE           EQU    0x40010000
AFIO_EVCR           EQU    (AFIO_BASE + 0x00)
AFIO_MAPR           EQU    (AFIO_BASE + 0x04)
AFIO_EXTICR1        EQU    (AFIO_BASE + 0x08)
AFIO_EXTICR2        EQU    (AFIO_BASE + 0x0C)
AFIO_EXTICR3        EQU    (AFIO_BASE + 0x10)
AFIO_EXTICR4        EQU    (AFIO_BASE + 0x14)

;GPIOA寄存器地址映像
GPIOA_BASE          EQU    0x40010800
GPIOA_CRL           EQU    (GPIOA_BASE + 0x00)
GPIOA_CRH           EQU    (GPIOA_BASE + 0x04)
GPIOA_IDR           EQU    (GPIOA_BASE + 0x08)
GPIOA_ODR           EQU    (GPIOA_BASE + 0x0C)
GPIOA_BSRR          EQU    (GPIOA_BASE + 0x10)
GPIOA_BRR           EQU    (GPIOA_BASE + 0x14)
GPIOA_LCKR          EQU    (GPIOA_BASE + 0x18)

;GPIO C口控制
GPIOC_BASE          EQU    0x40011000
GPIOC_CRL           EQU    (GPIOC_BASE + 0x00)
GPIOC_CRH           EQU    (GPIOC_BASE + 0x04)
GPIOC_IDR           EQU    (GPIOC_BASE + 0x08)
GPIOC_ODR           EQU    (GPIOC_BASE + 0x0C)
GPIOC_BSRR          EQU    (GPIOC_BASE + 0x10)
GPIOC_BRR           EQU    (GPIOC_BASE + 0x14)
GPIOC_LCKR          EQU    (GPIOC_BASE + 0x18)

;串口1控制
USART1_BASE         EQU    0x40013800
USART1_SR           EQU    (USART1_BASE + 0x00)
USART1_DR           EQU    (USART1_BASE + 0x04)
USART1_BRR          EQU    (USART1_BASE + 0x08)
USART1_CR1          EQU    (USART1_BASE + 0x0c)
USART1_CR2          EQU    (USART1_BASE + 0x10)
USART1_CR3          EQU    (USART1_BASE + 0x14)
USART1_GTPR         EQU    (USART1_BASE + 0x18)

;NVIC寄存器地址
NVIC_BASE           EQU    0xE000E000
NVIC_SETEN          EQU    (NVIC_BASE + 0x0010)
;SETENA寄存器阵列的起始地址
NVIC_IRQPRI         EQU    (NVIC_BASE + 0x0400)
;中断优先级寄存器阵列的起始地址
NVIC_VECTTBL        EQU    (NVIC_BASE + 0x0D08)
;向量表偏移寄存器的地址
NVIC_AIRCR          EQU    (NVIC_BASE + 0x0D0C)
;应用程序中断及复位控制寄存器的地址
SETENA0             EQU    0xE000E100
SETENA1             EQU    0xE000E104


;SysTick寄存器地址
SysTick_BASE        EQU    0xE000E010
SYSTICKCSR          EQU    (SysTick_BASE + 0x00)
SYSTICKRVR          EQU    (SysTick_BASE + 0x04)

;FLASH缓冲寄存器地址映像
FLASH_ACR           EQU    0x40022000

;SCB_BASE           EQU    (SCS_BASE + 0x0D00)

MSP_TOP             EQU    0x20005000
;主堆栈起始值
PSP_TOP             EQU    0x20004E00
;进程堆栈起始值

BitAlias_BASE       EQU    0x22000000
;位带别名区起始地址
Flag1               EQU    0x20000200
b_flas              EQU    (BitAlias_BASE + (0x200*32) + (0*4))
;位地址
b_05s               EQU    (BitAlias_BASE + (0x200*32) + (1*4))
;位地址
DlyI                EQU    0x20000204
DlyJ                EQU    0x20000208
DlyK                EQU    0x2000020C
SysTim              EQU    0x20000210


;常数定义
Bit0                EQU    0x00000001
Bit1                EQU    0x00000002
Bit2                EQU    0x00000004
Bit3                EQU    0x00000008
Bit4                EQU    0x00000010
Bit5                EQU    0x00000020
Bit6                EQU    0x00000040
Bit7                EQU    0x00000080
Bit8                EQU    0x00000100
Bit9                EQU    0x00000200
Bit10               EQU    0x00000400
Bit11               EQU    0x00000800
Bit12               EQU    0x00001000
Bit13               EQU    0x00002000
Bit14               EQU    0x00004000
Bit15               EQU    0x00008000
Bit16               EQU    0x00010000
Bit17               EQU    0x00020000
Bit18               EQU    0x00040000
Bit19               EQU    0x00080000
Bit20               EQU    0x00100000
Bit21               EQU    0x00200000
Bit22               EQU    0x00400000
Bit23               EQU    0x00800000
Bit24               EQU    0x01000000
Bit25               EQU    0x02000000
Bit26               EQU    0x04000000
Bit27               EQU    0x08000000
Bit28               EQU    0x10000000
Bit29               EQU    0x20000000
Bit30               EQU    0x40000000
Bit31               EQU    0x80000000


;向量表
    AREA RESET, DATA, READONLY
    DCD    MSP_TOP            ;初始化主堆栈
    DCD    Start              ;复位向量
    DCD    NMI_Handler        ;NMI Handler
    DCD    HardFault_Handler  ;Hard Fault Handler
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    SysTick_Handler    ;SysTick Handler
    SPACE  20                 ;预留空间20字节









;代码段
    AREA |.text|, CODE, READONLY
    ;主程序开始
    ENTRY
    ;指示程序从这里开始执行
Start
    ;时钟系统设置
    ldr    r0, =RCC_CR
    ldr    r1, [r0]
    orr    r1, #Bit16
    str    r1, [r0]
    ;开启外部晶振使能
    ;启动外部8M晶振

ClkOk
    ldr    r1, [r0]
    ands   r1, #Bit17
    beq    ClkOk
    ;等待外部晶振就绪
    ldr    r1,[r0]
    orr    r1,#Bit17
    str    r1,[r0]
    ;FLASH缓冲器
    ldr    r0, =FLASH_ACR
    mov    r1, #0x00000032
    str    r1, [r0]

    ;设置PLL锁相环倍率为7,HSE输入不分频
    ldr    r0, =RCC_CFGR
    ldr    r1, [r0]
    orr    r1, #(Bit18 :OR: Bit19 :OR: Bit20 :OR: Bit16 :OR: Bit14)
    orr    r1, #Bit10
    str    r1, [r0]
    ;启动PLL锁相环
    ldr    r0, =RCC_CR
    ldr    r1, [r0]
    orr    r1, #Bit24
    str    r1, [r0]
PllOk
    ldr    r1, [r0]
    ands   r1, #Bit25
    beq    PllOk
    ;选择PLL时钟作为系统时钟
    ldr    r0, =RCC_CFGR
    ldr    r1, [r0]
    orr    r1, #(Bit18 :OR: Bit19 :OR: Bit20 :OR: Bit16 :OR: Bit14)
    orr    r1, #Bit10
    orr    r1, #Bit1
    str    r1, [r0]
    ;其它RCC相关设置
    ldr    r0, =RCC_APB2ENR
    mov    r1, #(Bit14 :OR: Bit4 :OR: Bit2)
    str    r1, [r0]


    ;PA9串口0发射脚
    ldr    r0, =GPIOA_CRH
    ldr    r1, [r0]
    orr    r1, #(Bit4 :OR: Bit5)
    ;PA.9输出模式,最大速度50MHz
    orr    r1, #Bit7
    and    r1, #~Bit6
    ;10：复用功能推挽输出模式
    str    r1, [r0]


    ldr    r0, =USART1_BRR
    mov    r1, #0x271
    str    r1, [r0]
    ;配置波特率-> 115200

    ldr    r0, =USART1_CR1
    mov    r1, #0x200c
    str    r1, [r0]
    ;USART模块总使能 发送与接收使能
    ;71 02 00 00   2c 20 00 00

    ;AFIO 参数设置
    ;Systick 参数设置
    ldr    r0, =SYSTICKRVR
    ;Systick装初值
    mov    r1, #9000
    str    r1, [r0]
    ldr    r0, =SYSTICKCSR
    ;设定,启动Systick
    mov    r1, #0x03
    str    r1, [r0]

    ;切换成用户级线程序模式
    ldr    r0, =PSP_TOP
    ;初始化线程堆栈
    msr    psp, r0
    mov    r0, #3
    msr    control, r0

    ;初始化SRAM寄存器
    mov    r1, #0
    ldr    r0, =Flag1
    str    r1, [r0]
    ldr    r0, =DlyI
    str    r1, [r0]
    ldr    r0, =DlyJ
    str    r1, [r0]
    ldr    r0, =DlyK
    str    r1, [r0]
    ldr    r0, =SysTim
    str    r1, [r0]

;主循环
main
    ldr    r0, =Flag1
    ldr    r1, [r0]
    tst    r1, #Bit1
    ;SysTick产生0.5s,置位bit 1
    beq    main                  ;0.5s标志还没有置位

    ;0.5s标志已经置位
    ldr    r0, =b_05s
    ;位带操作清零0.5s标志
    mov    r1, #0
    str    r1, [r0]

    mov    r0, #'H'
    bl     send_a_char

	mov    r0, #'e'
    bl     send_a_char

	mov    r0, #'l'
    bl     send_a_char

	mov    r0, #'l'
    bl     send_a_char

	mov    r0, #'o'
    bl     send_a_char

	mov    r0, #' '
    bl     send_a_char

	mov    r0, #'W'
    bl     send_a_char

	mov    r0, #'o'
    bl     send_a_char

	mov    r0, #'r'
    bl     send_a_char

	mov    r0, #'l'
    bl     send_a_char

	mov    r0, #'d'
    bl     send_a_char

	mov    r0, #'\n'
    bl     send_a_char

	b      main



;子程序 串口1发送一个字符
send_a_char
    push   {r0 - r3}
    ldr    r2, =USART1_DR
    str    r0, [r2]
b1
    ldr    r2, =USART1_SR
    ldr    r2, [r2]
    tst    r2, #0x40
    beq    b1
    ;发送完成(Transmission complete)等待
    pop    {r0 - r3}
    bx     lr

;异常程序
NMI_Handler
    bx     lr


HardFault_Handler
    bx     lr

SysTick_Handler
    ldr    r0, =SysTim
    ldr    r1, [r0]
    add    r1, #1
    str    r1, [r0]
    cmp    r1, #500
    bcc    TickExit
    mov    r1, #0
    str    r1, [r0]
    ldr    r0, =b_05s
    ;大于等于500次 清零时钟滴答计数器 设置0.5s标志位
    ;位带操作置1
    mov    r1, #1
    str    r1, [r0]
TickExit
    bx     lr

    ALIGN
    ;通过用零或空指令NOP填充,来使当前位置与一个指定的边界对齐
    END
  • 3.程序烧录

四、运行结果

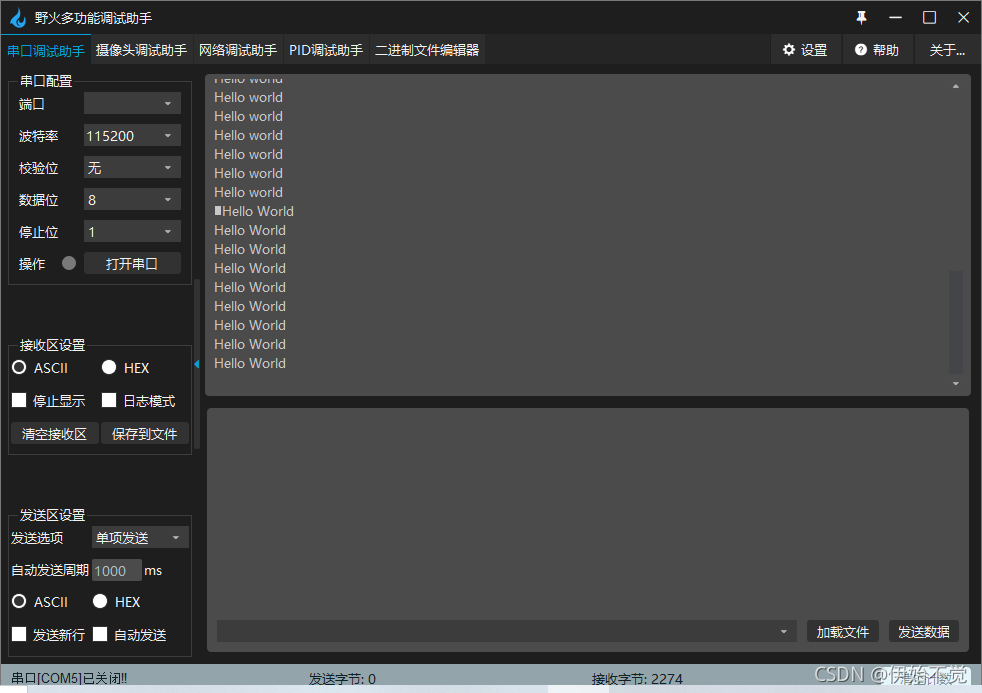

在这里插入图片描述

五、使用keil软件仿真逻辑分析观察管脚的时序波形

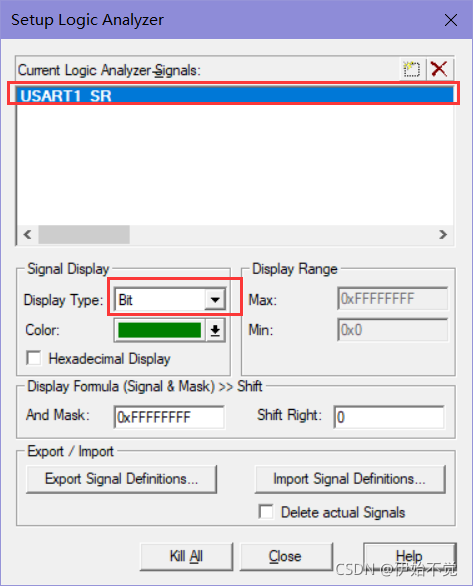

  • 加入USART1_SR寄存器，把display type 设为bit在这里插入图片描述

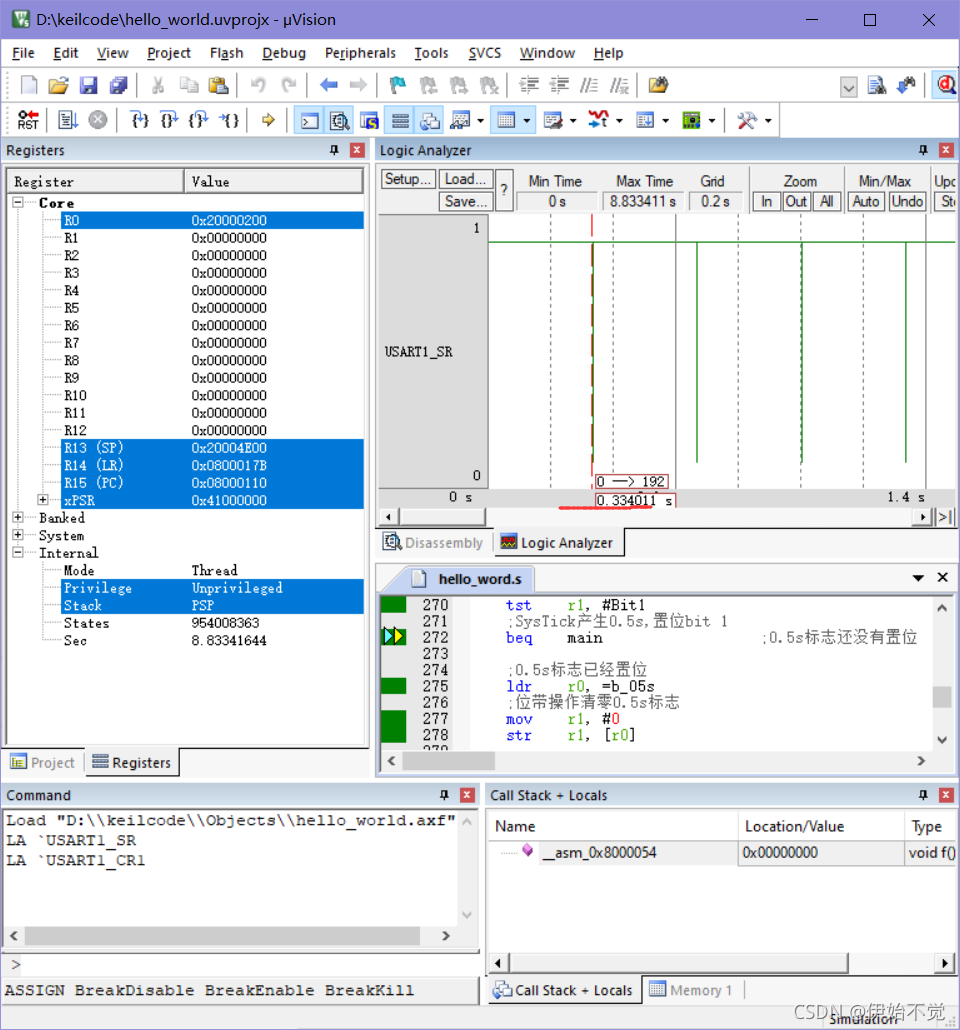

  • 2.开始运行仿真程序，可以看到，每隔一段时间电平位就会有变化，代表烧录的程序在周期性输出，与我们在串口调试助手里看到的一致。在这里插入图片描述

六、小结

  • 通过串口给电脑发送信息还是比较简单，也是先初始化需要使用的引脚，程序录入了之后，上电时就会通过usart发送数据给电脑。

七、参考

UART
STM32第五章-串口通讯详解
[STM32中文参考手册_V10.pdf]
零死角玩转STM32—F103指南者.pdf
（提取码都为1111）
