【从零开始学TVM】三，基于ONNX模型结构了解TVM的前端

【GiantPandaCV导语】本文基于Pytorch导出的ONNX模型对TVM前端进行了详细的解析，具体解答了TVM是如何将ONNX模型转换为Relay IR的，最后还给出了一个新增自定义OP的示例。其实在TVM中支持编译多种目前主流的深度学习框架如TensorFlow，Pytorch，MxNet等，其实它们的前端交互过程和本文介绍的ONNX也大同小异，希望对TVM感兴趣的读者在阅读这篇文章之后对新增OP，或者说在TVM中支持一种新的DL框架有一个整体把握。本文实验相关的代码在https://github.com/BBuf/tvm_learn。

0x0. 介绍

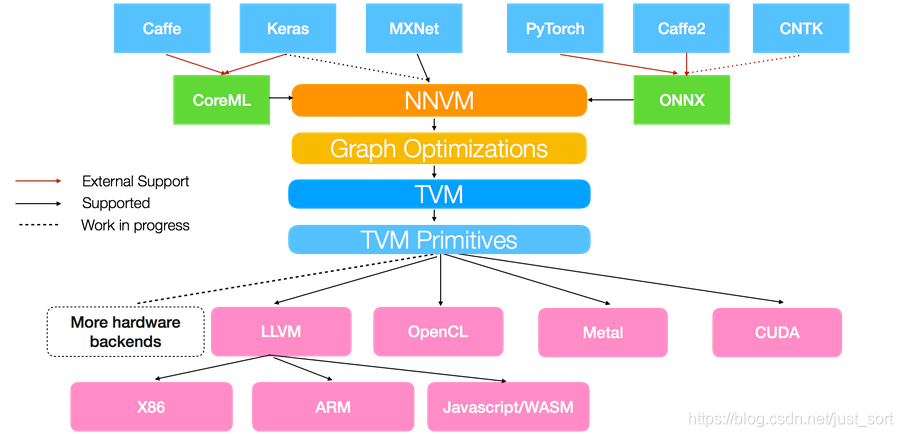

在这个专题的前面两次分享中对TVM以及scheduler进行了介绍，这篇文章我们将基于TVM的前端来尝试走进TVM的源码。TVM的架构如下图所示：

这里说的TVM的前端指的是将Caffe/Keras/MxNet等框架训好的模型使用Realy的对应接口进行加载，这个接口就是TVM的模型解析前端，它负责将各种框架的计算图翻译成TVM可以处理的计算图。本文以ONNX模型为例，走一遍这个过程，并尝试剖析一下这个过程中的关键代码，以及如果我们要支持自定的模型应该怎么做（新增OP）？

0x1. 使用TVM加载ONNX模型并预测

由于官方文档示例中提供的ONNX模型因为网络原因一直下载不下来，所以这里在第一次推文的基础上用Pytorch的ResNet18模型导出一个ONNX作为例子。在导出ONNX之前我们需要确认Pytorch模型是正确的。具体来说，我们预测一张猫的图片看一下它的类别是否对应猫。代码如下：

import torch
import numpy as np
import torchvision

# 加载torchvision中的ResNet18模型
model_name = "resnet18"
model = getattr(torchvision.models, model_name)(pretrained=True)
model = model.eval()

from PIL import Image
image_path = 'cat.png'
img = Image.open(image_path).resize((224, 224))

# 处理图像并转成Tensor
from torchvision import transforms

my_preprocess = transforms.Compose(
    [
        transforms.Resize(256),
        transforms.CenterCrop(224),
        transforms.ToTensor(),
        transforms.Normalize(mean=[0.485, 0.456, 0.406], std=[0.229, 0.224, 0.225]),
    ]
)
img = my_preprocess(img)
img = np.expand_dims(img, 0)

# 使用Pytorch进行预测结果
with torch.no_grad():
    torch_img = torch.from_numpy(img)
    output = model(torch_img)

    top1_torch = np.argmax(output.numpy())

print(top1_torch)

# export onnx

torch_out = torch.onnx.export(model, torch_img, 'resnet18.onnx', verbose=True, export_params=True)

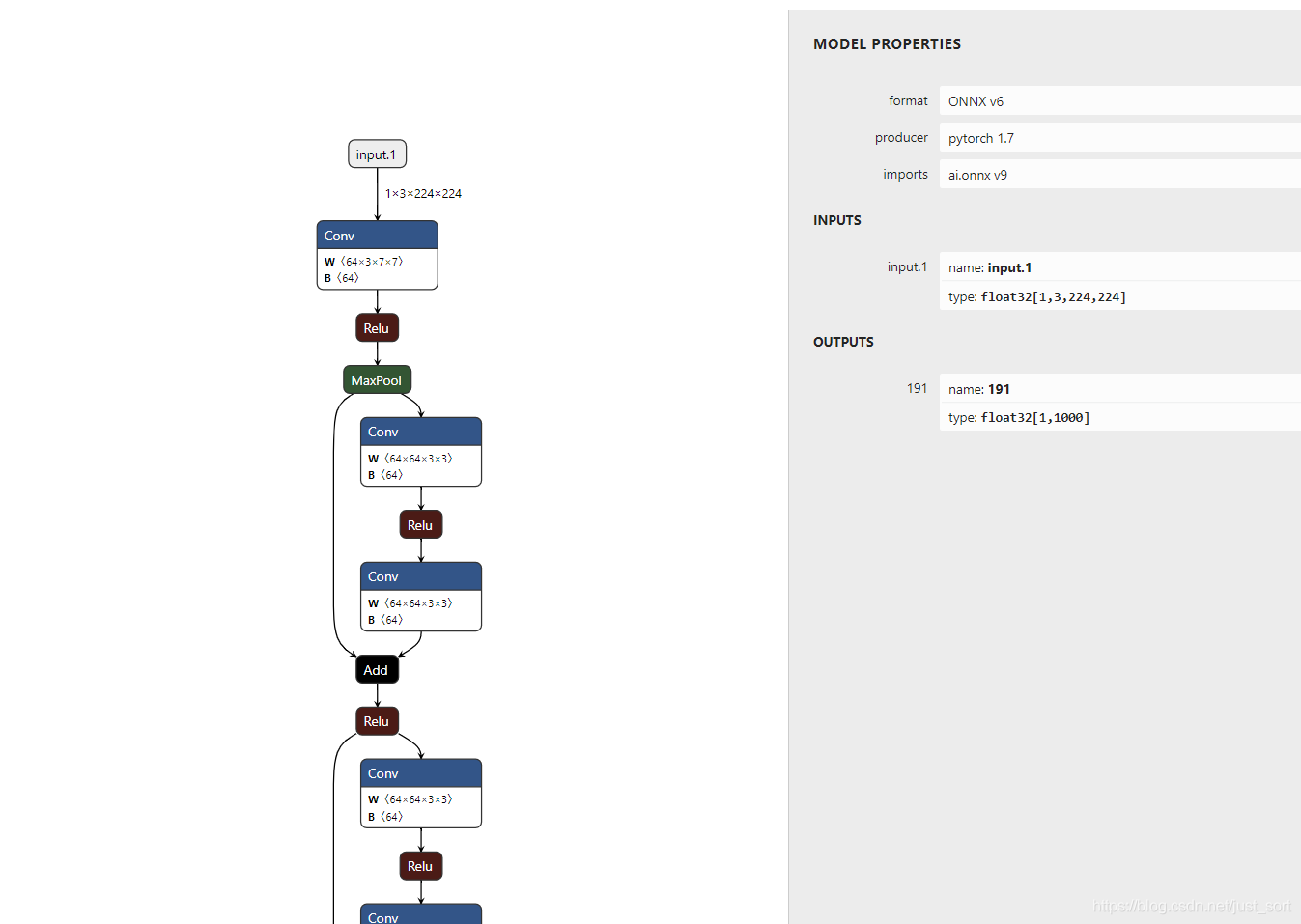

其中top1_torch的值为282，这个ID恰好对应着ImageNet中的猫类别，所以我们可以认为上面的Pytorch模型是正确的。至于导出的ONNX模型，我们接着使用TVM来加载它并进行推理看一下，在推理之前建议先用Netron打开看一下，看看导出的模型是否正常。

现在我们使用TVM来导入ONNX并进行推理，首先导入一些要用到的包，并对输入数据进行预处理，这里和上面的Pytorch程序保持输入一致，并且预处理也是完全一致的：

import onnx
import numpy as np
import tvm
from tvm import te
import tvm.relay as relay

onnx_model = onnx.load('resnet18.onnx')

from PIL import Image
image_path = 'cat.png'
img = Image.open(image_path).resize((224, 224))

# Preprocess the image and convert to tensor
from torchvision import transforms

my_preprocess = transforms.Compose(
    [
        transforms.Resize(256),
        transforms.CenterCrop(224),
        transforms.ToTensor(),
        transforms.Normalize(mean=[0.485, 0.456, 0.406], std=[0.229, 0.224, 0.225]),
    ]
)
img = my_preprocess(img)
x = np.expand_dims(img, 0)

接下来我们使用TVM的Relay将ONNX模型变成TVM可以识别的Graph IR，TVM在Realy中提供了一个frontend.from_onnx用来加载ONNX模型并转换为Relay IR。我们加载完模型之后可以打印看一下ONNX模型在TVM中对应的IR变成什么样了。代码如下：

# 这里设置了target表示我们要在CPU后端运行Realy IR
target = "llvm"

input_name = "input.1"
shape_dict = {
   input_name: x.shape}
mod, params = relay.frontend.from_onnx(onnx_model, shape_dict)

我们先打印一下mod：

def @main(%input.1: Tensor[(1, 3, 224, 224), float32], %v193: Tensor[(64, 3, 7, 7), float32], %v194: Tensor[(64), float32], %v196: Tensor[(64, 64, 3, 3), float32], %v197: Tensor[(64), float32], %v199: Tensor[(64, 64, 3, 3), float32], %v200: Tensor[(64), float32], %v202: Tensor[(64, 64, 3, 3), float32], %v203: Tensor[(64), float32], %v205: Tensor[(64, 64, 3, 3), float32], %v206: Tensor[(64), float32], %v208: Tensor[(128, 64, 3, 3), float32], %v209: Tensor[(128), float32], %v211: Tensor[(128, 128, 3, 3), float32], %v212: Tensor[(128), float32], %v214: Tensor[(128, 64, 1, 1), float32], %v215: Tensor[(128), float32], %v217: Tensor[(128, 128, 3, 3), float32], %v218: Tensor[(128), float32], %v220: Tensor[(128, 128, 3, 3), float32], %v221: Tensor[(128), float32], %v223: Tensor[(256, 128, 3, 3), float32], %v224: Tensor[(256), float32], %v226: Tensor[(256, 256, 3, 3), float32], %v227: Tensor[(256), float32], %v229: Tensor[(256, 128, 1, 1), float32], %v230: Tensor[(256), float32], %v232: Tensor[(256, 256, 3, 3), float32], %v233: Tensor[(256), float32], %v235: Tensor[(256, 256, 3, 3), float32], %v236: Tensor[(256), float32], %v238: Tensor[(512, 256, 3, 3), float32], %v239: Tensor[(512), float32], %v241: Tensor[(512, 512, 3, 3), float32], %v242: Tensor[(512), float32], %v244: Tensor[(512, 256, 1, 1), float32], %v245: Tensor[(512), float32], %v247: Tensor[(512, 512, 3, 3), float32], %v248: Tensor[(512), float32], %v250: Tensor[(512, 512, 3, 3), float32], %v251: Tensor[(512), float32], %fc.bias: Tensor[(1000), float32], %fc.weight: Tensor[(1000, 512), float32]) {

  %0 = nn.conv2d(%input.1, %v193, strides=[2, 2], padding=[3, 3, 3, 3], kernel_size=[7, 7]);
  %1 = nn.bias_add(%0, %v194);
  %2 = nn.relu(%1);
  %3 = nn.max_pool2d(%2, pool_size=[3, 3], strides=[2, 2], padding=[1, 1, 1, 1]);
  %4 = nn.conv2d(%3, %v196, padding=[1, 1, 1, 1
