X-CUBE-USB-AUDIO 资料篇④——USB音频流传输实例（音频播放+音频录制）

所有的USB控制通过EP 0端点。

一、音频播放

STM32F446E-EVAL和STM32F769IDISCOVERY

1. 主机将音频流接口的备用设置设置设置为“1”后，开始传输PCM样本。
2. 对于接收到的每个数据包，USB IP将其写入FIFO内存，然后向应用程序发出中断。
3. 应用程序将数据复制到循环缓冲区。
4. 另一方面，SAI IP通过I2S向音频编解码器传输数据。
5. SAI使用DMA传输。每次DMA完成数据包传输时，它都会引发一个传输完成中断。
6. 接收到传输完成中断后，DMA被编程为从循环缓冲区读取下一个数据包。
7. 数据同步激活时，应用程序估计编解码器采样率。每次主机需要数据时（同步到EP同步），设备都会发送计算的采样率。

二、音频录制

STM32446E-EVAL

1. 主机将音频流接口的备用设置设置设置为“1”后，STM32设备开始发送PCM样本。
2. MEMS话筒通过I2S通道产生PDM样本。DMA将它们传输到中间缓冲区。
3. PDM库将PDM样本转换为PCM样本。应用程序将它们写入录制循环缓冲区。
4. 每毫秒，主机从记录终端请求一个USB数据包。
5. 应用程序将一个数据包复制到USB FIFO。
6. STM32 USB IP向主机传输数据。
7. 数据同步激活时，应用程序可能会或多或少发送一个样本。如果没有数据准备好传输，应用程序将发送一个零填充数据包。

STM32F769IDISCOVERY进行录制不同的是：

• STM32F769芯片集成了DFSDM IP。不需要PDM到PCM软件转换。应用程序使用DMA直接读取PCM样本。
• 数据路径的其余部分与STM32446E-EVAL板相同

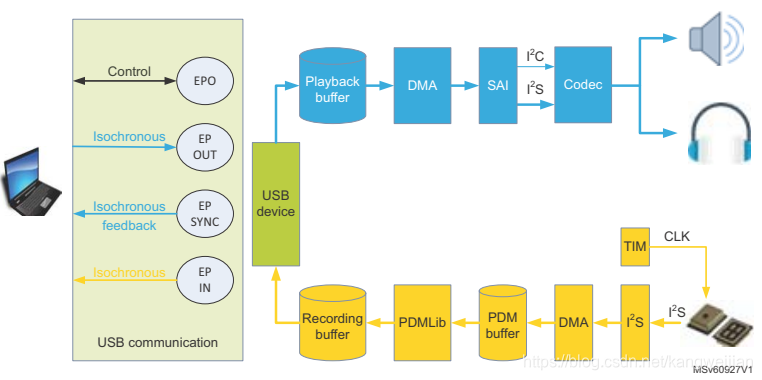

STM32F446E-EVAL 评估板的数据传输

STM32F769IDISCOVERY 评估板的数据传输
