前言

前面博客,已经将工程搭建起来了,我想通过接下来的几篇博客通过简单demo说一下,编写Case,今天就说一下怎么创建CAPL Test Module的两种方式。



一、在Bus上创建CAPL Test Module


1, 在Bus 上 鼠标右键 ,然后选择insert CAPL Test Module

å¨è¿éæå¥å¾çæè¿°

2,在节点上再次右键选择 `Configuration`

å¨è¿éæå¥å¾çæè¿°
3,点击 file ,选择一个我们刚建立的文件夹 TestModule ,然后在选择的文件的地方命名我们的capl 文件 capl_test_node_test ,然后点击OK就好了

å¨è¿éæå¥å¾çæè¿°
4,然后点击下面的小铅笔它会自动在文件夹下创建一个capl_test_node_test.can 的空白文件。

å¨è¿éæå¥å¾çæè¿°

5,我们简单创建两个case,如下图代码:

/*@!Encoding:1252*/
includes
{ }
variables
{
  word TestStepIndex=0;
  word subTestStepIndex=0;
  char TestStepText[200];
  char tempText[200];
}
testcase read_EngineState()  //读取速度
{
  TestStepIndex = 1;
  subTestStepIndex= 1;
  snprintf(TestStepText, elcount(TestStepText), "%d.%d", TestStepIndex,subTestStepIndex );
  TestStep(TestStepText, "Read Engine Speed.");
  snprintf(tempText, elcount(tempText), "Engine Speed is %.2f",getSignal(EngineSpeed) );
  testStepPass(TestStepText, tempText);
}
testcase read_LightState() //读取前大灯和闪光灯的状态
{
  TestStepIndex = 1;
  subTestStepIndex= 1;
  snprintf(TestStepText, elcount(TestStepText), "%d.%d", TestStepIndex,subTestStepIndex );
  TestStep(TestStepText, "Read Flash Light Speed.");
  snprintf(tempText, elcount(tempText), "Flash Light is %d",getSignal(FlashLight) );
  testStepPass(TestStepText, tempText);

  TestStepIndex = 2;
  subTestStepIndex= 1;
  snprintf(TestStepText, elcount(TestStepText), "%d.%d", TestStepIndex,subTestStepIndex );
  TestStep(TestStepText, "Read Head Light Speed.");
  snprintf(tempText, elcount(tempText), "Head Light is %d",getSignal(HeadLight) );
  testStepPass(TestStepText, tempText);
}
void MainTest ()
{
    read_EngineState();//读取速度
    read_LightState();//读取前大灯和闪光灯的状态
}


6,把工程Run起来,双击 capl 节点(1),会弹出 capl_test_node_test的测试 test up,然后我们通过pannl简单随便设置下speed值,电量大灯,然后点击 测试(2),测试完毕,我们打开报告(3)。

å¨è¿éæå¥å¾çæè¿°

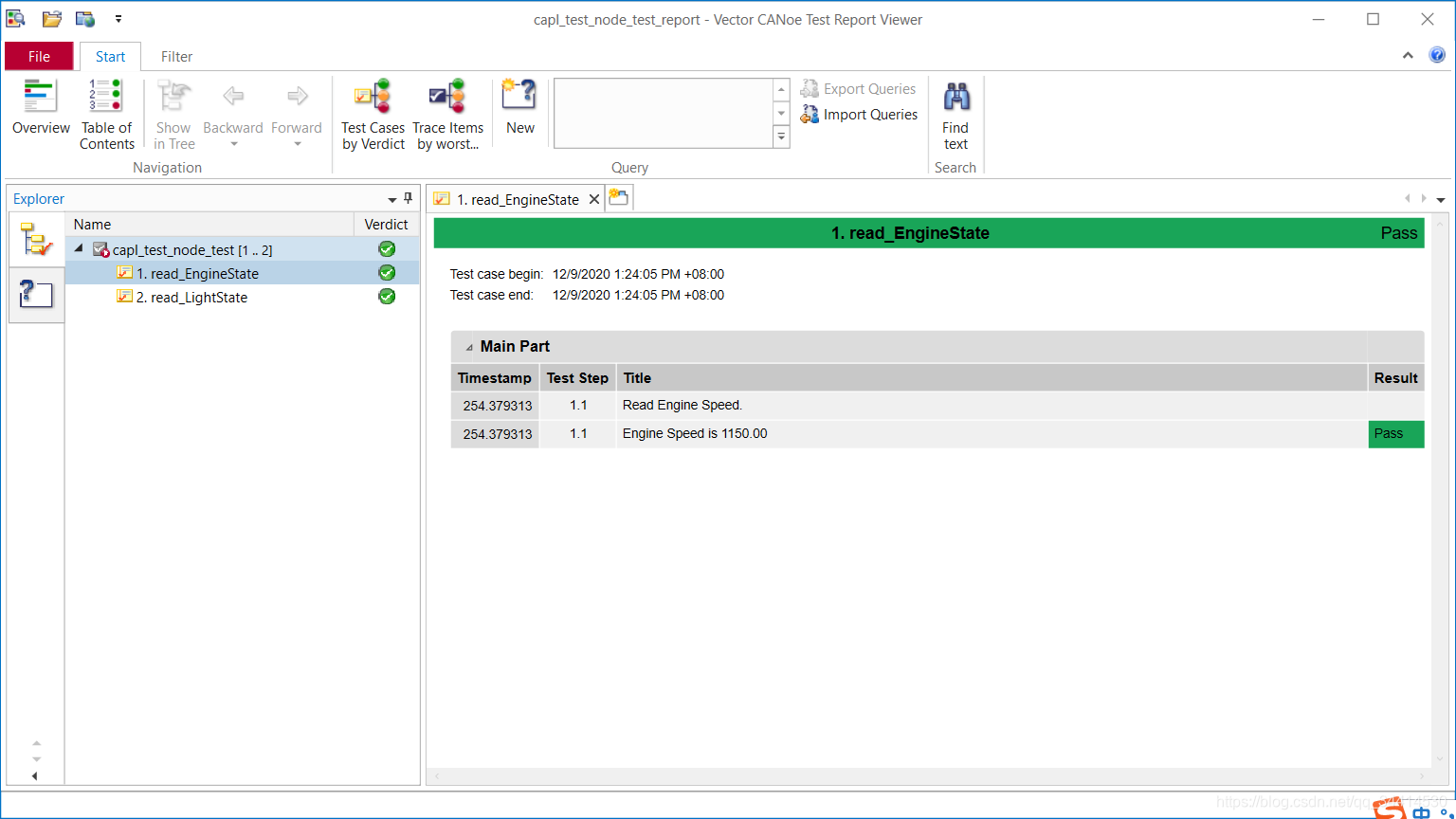

7 ,测试报告,如下图所示。

å¨è¿éæå¥å¾çæè¿°
二、在Test SetUp创建CAPL Test Module


1,我们 右键点击下 CAPL 节点,然后选择 Block Active 禁用掉这个节点,或者左键点击CAPL节点,按下空格键禁用。

å¨è¿éæå¥å¾çæè¿°
2,选择 Test Setup ,新建一个测试环境,命名为bmw_test.tse

å¨è¿éæå¥å¾çæè¿°

3,右键选择 insert CAPL Test Module,

å¨è¿éæå¥å¾çæè¿°
4,将capl_test_node_test.can 加载进来,如下图,效果和方法一 是一样的

å¨è¿éæå¥å¾çæè¿°
————————————————
