GIS技巧100例16-ArcGIS智能标注Maplex01-优化上下标标注

GIS技巧100例16-ArcGIS智能标注Maplex01

优化上下标标注

     我们经常会使用上下标的文字，我们在ArcGIS的实战应用课程也已经介绍。上下标的语句：

上标："<SUP>"& [上标字段] &"</SUP>"

下标："<SUB>"& [下标字段] &"</SUB>"

软件实操截图

拓展需求

  如果需要在同时使用上下标的时候，你去用上下标结合的语句，就会出现上下标不对齐的问题。

[登记号]  &"<SUP>" & [土地用途]  &"</SUP>"&"<SUB>" & [宗地类型]  & "</SUB>"

解决

这时想要美观对对齐上下标，我们就可以使用Maplex智能标注引擎来来优化这个问题。

解决方法：

①　在数据表格中将上下标内容存储在一个字段中，用空格分开，如“上标 下标”；

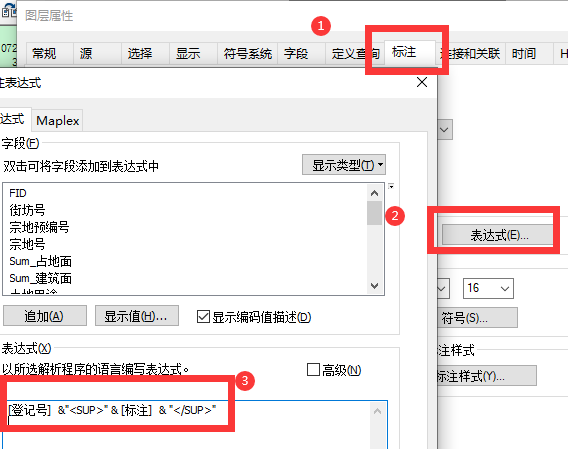

②　在标注表达式里敲入代码：[标注字段]&"<SUP>"& [上下标字段] & "</SUP>"；

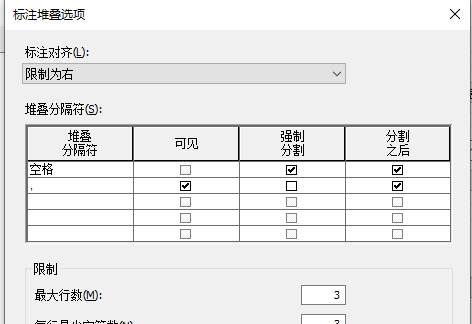

③　启动Maplex，在标注工具条设置如下：

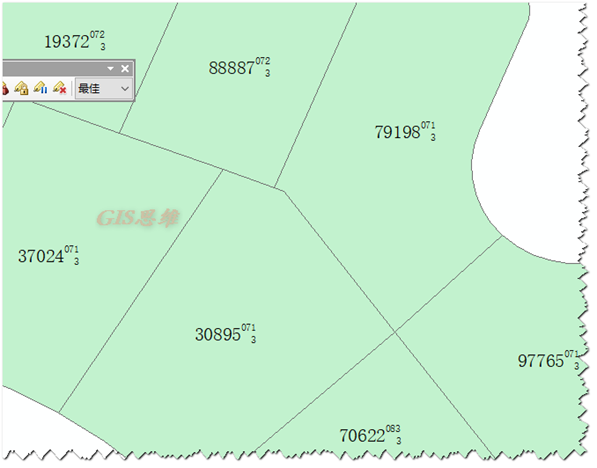

结果

言语不解时，我们就视频教学吧
