海信KFR-26G/85FZBpH-A2、KFR-35G/85FZBpH-A2型变频空调电路板故障图解

(1)电气接线图KFR-26G/85FZBpH-A2与KFR-35G/85FZBpH-A2变频空调室内机接线图如图3-35所示。

电气接线图

(2)电路板图解KFR-26G/85FZBpH-A2、KFR-35G/85FZBpH-A2室内机电路板实物与典型元器件图解,如图3-36所示。

电路板图解

KFR-26G/85FZBpH-A2、KFR-35G/85FZBpH-A2室内机电路板实物与典型元器件图解,如图3-36所示。

2. 室外机(1)电气接线图7KFR-26G/85FZBpH-A2、KFR-35G/85FZBpH-A2室外机接线图如图3-37所示。

室外机电气接线图

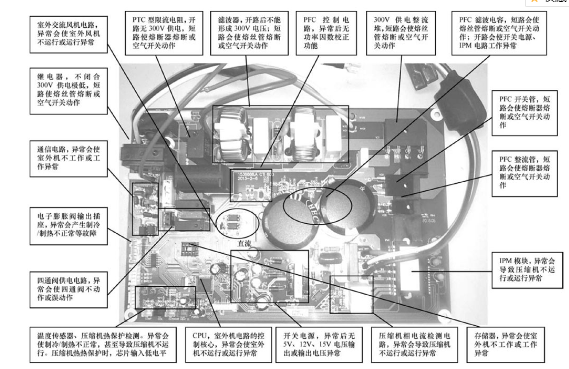

(2)KFR-26G/85FZBpH-A2室外机KFR-26G/85FZBpH-A2室外机电路图解精要如图3-38所示。

室外机电路图

提示 KFR-35G/85FZBpH-A2室外机电路与KFR-26G/85FZBpH-A2室外机电路的主要区别是:它的室外风扇电机采用的是直流风扇电机,并且电路板上取消了交流风扇电机供电电路。

3. IPM模块的检测检测时,先将数字万用表打到二极管挡,将红色表笔放在模块N管脚上,再用黑色表笔分别接模块U、V、W三个端子,导通压降值的范围在0.35~0.7V;如果正常,再将万用表的黑色表笔放在模块P管脚上,用黑色表笔分别接模块U、V、W三个端子,导通压降值的范围也在0.35~0.7V之间。如果导通压降值近于0或为无穷大,则说明模块损坏。

4. 关键数据

(1)电路板的维修参考数据正常时,通讯线上的电压应按0V→15V→24V的周期变换;常温下,PTC型热敏电阻的阻值为47Ω左右;电子膨胀阀的工作电压为12V,室外机初次通电时,电子膨胀阀应发出动作的声音,本地网否则说明它没有工作;稳压器7815的输入电压应在18V左右,输出电压为15V。直流风机插座的④脚接地;⑥脚对地电压为310V左右;③脚是驱动电路的工作电压,对地电压为15V;②脚为直流风机驱动信号输出,电压在8V左右;①脚为直流风机转速反馈信号,电压为7V左右。(2)制冷/制热系统的维修参考数据本机型不同环境温度下制冷蒸发饱和压力以及所对应的温度值,制热冷凝压力以及所对应的室内盘管温度值、出风口温度、电流值、频率等如表3-2~3-5所示。
