【HCIP-BGP路由汇总实验】

最新推荐文章于 2024-07-23 00:55:11 发布

云舟同旅

最新推荐文章于 2024-07-23 00:55:11 发布

阅读量350

点赞数

文章标签：网络运维服务器

本文链接：https://blog.csdn.net/kouacbb/article/details/126087993

版权

该博客详细介绍了HCIP-BGP路由汇总的实验过程，包括实验要求、拓扑图分析、IP规划、静态及动态路由配置、EBGP和IBGP关系建立、路由汇总以及结果检查。通过实验，展示了如何在不同路由器上配置路由并防止环路。

摘要由CSDN通过智能技术生成

文章目录

1、实验要求
2、实验拓扑图
3、实验分析
4、路由配置
5、结果检查
实验完成

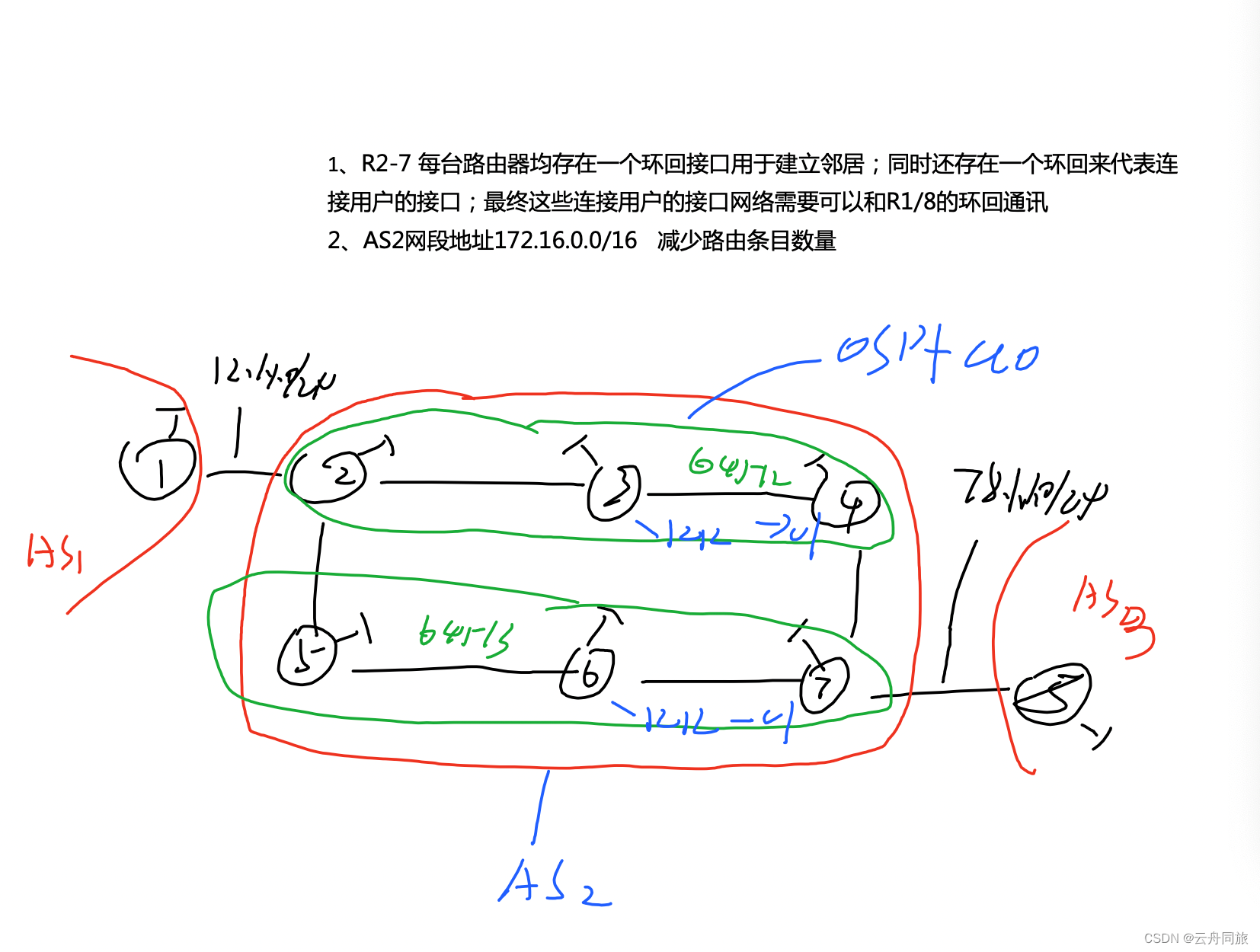

1、实验要求

在这里插入图片描述

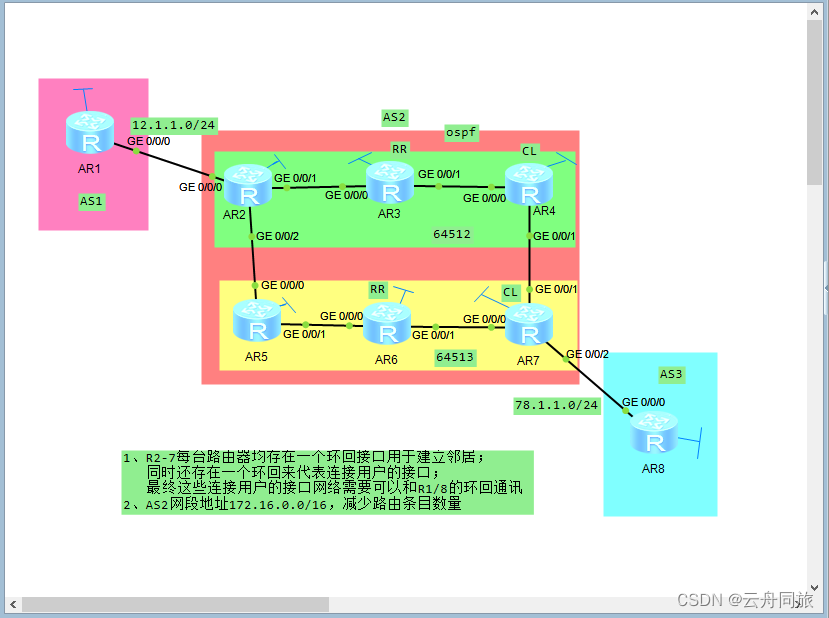

2、实验拓扑图

在这里插入图片描述

3、实验分析

1）IP规划
已知AS2网段为172.16.0.0/16
R2-7每个路由有两个环回，其中，用于连接的环回不需要考虑添加更多，所以将
172.16.0.2/24-172.16.0.7/24分配给路由；
用于连接用户的环回需要考虑可能会增加的设备数量，所以将
172.16.2.0/24-172.16.7.0/24分配给路由；
至此，有172.16.1.0/24网段被跳过，我们可以将其分配给骨干链路：

R2
g0/0/1：172.16.1.1  30
g0/0/2：172.16.1.9  30
R3
g0/0/0：172.16.1.2  30
g0/0/1：172.16.1.5  30
R4
g0/0/0：172.16.1.6  30
g0/0/1：172.16.1.21  30
R5
g0/0/0：172.16.1.10  30
g0/0/1：172.16.1.13  30
R6
g0/0/0：172.16.1.14  30
g0/0/1：172.16.1.17  30
R7
g0/0/0：172.16.1.18  30
g0/0/1：172.16.1.22  30

2）IP配置完成后，需要配R1/2和R7/8之间的静态和R2/3/4/5/6/7的动态路由协议（OSPF）
3）建立EBGP和IBGP关系以及内部的反射
4）对应网段在BGP协议内的宣告
5）汇总（在此使用不正规的路由汇总，直接书写一条防环路由——指向空接口，随后直接宣告汇总路由）

4、路由配置

[r1]int g 0/0/0
[r1-GigabitEthernet0/0/0]ip add 12.1.1.1 24
[r1-GigabitEthernet0/0/0]int l0
[r1-LoopBack0]ip add 1.1.1.1 24

[r1]ip route-static 172.16.0.2 24 12.1.1.2
[r1]bgp 1
[r1-bgp]peer 172.16.0.2 as-number 2
[r1-bgp]peer 172.16.0.2 connect-interface LoopBack 0
[r1-bgp]peer 172.16.0.2 ebgp-max-hop 2

[r1]int l1
[r1-LoopBack1]ip add 100.1.1.1 24
[r1]bgp 1
[r1-bgp]network 100
