Qt Widgets的锚点布局

翻译于 2025-10-16 18:11:05 发布 · 37 阅读

0 ·

CC 4.0 BY-SA版权

原文链接：https://github.com/pnudupa/anchorlayout

文章标签：

#qt #开发语言

仓库地址：https://github.com/pnudupa/anchorlayout

QML 让开发者能构建出色的用户界面，且不破坏架构。
其中，Anchor Layout 是最爱的功能。相比 Widget 的传统布局（如 QVBoxLayout），锚点布局提供了更大的灵活性：能直观地将元素相对于另一个元素定位（如右侧、上方），或设置等宽等。这种直观性在传统 Widget 中较难实现。
因此，我们可以为 QtWidgets 创建一个 AnchorLayout 类。

一、什么是锚布局？

Qt 的布局类 QVBoxLayout 、 QHBoxLayout 、 QGridLayout 和 QFormLayout 使用某种逻辑在容器窗口的子窗口之间分配可用空间。

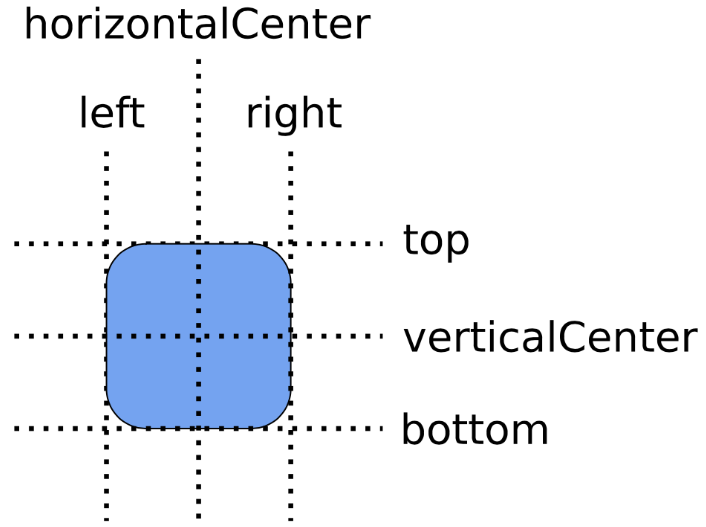

另一方面，锚点布局将容器及其内容视为 UI 元素，每个元素都有不可见的锚线，如下所示：
在这里插入图片描述
然后，我们设置 UI 元素，使一个 UI 元素的锚线“锚定”到另一个 UI 元素的锚线上。当然，只要这两个 UI 元素是兄弟元素或共享容器包含关系，这种方法就有效。

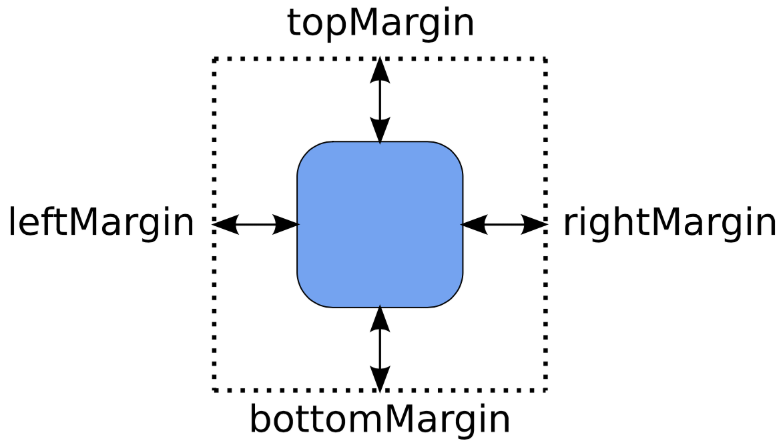

除了能够将线段“锚定”在一起之外，我们还可以通过指定边距 (margin) 在它们之间建立空间。当我们将一个项目锚定在另一个项目上时，我们还可以指定边距。这样我们就可以在 UI 元素之间引入空间。
在这里插入图片描述
例如：我们可以说，将蓝色 UI 元素的左边缘锚定到红色 UI 元素的右边缘。且两者之间有 10 像素的间隙。

我们对锚布局的思考方式与我们对 QLayout 的思考方式不同。
当我们思考“锚点布局”时，我们的想法很像我们在桌子上摆放物品时的想法。将一个物品放在另一个物品的右侧，另一个物品的顶部，或者将这个物品放在桌子的最右侧，将那个物品放在最左侧，依此类推。
锚点布局比传统的 QLayout 更容易理解。这并不是说传统布局不好。如果能提供混合搭配和使用两种布局的选项，那就更好了。
通过 AnchorLayout 类来实现这个功能。如果你只想下载并使用代码，可以从这里 git-pull 一份代码： https://github.com/pnudupa/anchorlayout

二、示例

2.1 简单示例

假设我想将 QFrame 放置在 QWidget 中，以便它占据整个容器，并留出一些边距。

int main(int argc, char **argv) {
    QApplication a(argc, argv);

    QWidget container;

    QFrame *frame = new QFrame(&container);
    frame->setFrameStyle(QFrame::Box);

    /************************************
    QML实现...

    QWidget {
        id: container

        QFrame {
            anchors.fill: container
            anchors.margins: 50
        }
    }
    ************************************/

    AnchorLayout::get(frame)
            ->fill(AnchorLayout::get(&container))
            ->setMargins(50);

    container.resize(400, 400); container.show();

    return a.exec();
}

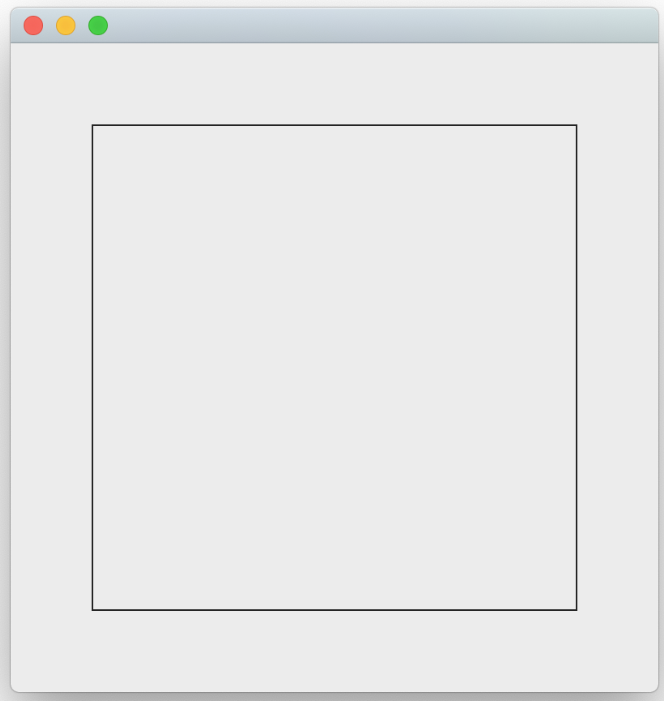

执行时，我们将得到这样的输出。
在这里插入图片描述
当然，这也可以通过 QVBoxLayout 或 QHBoxLayout 来实现。我们不会与现有的布局竞争，只是想将 QML 中 Anchor Layout 的强大功能引入 QtWidgets 世界。

2.2 右下象限中的 Frame

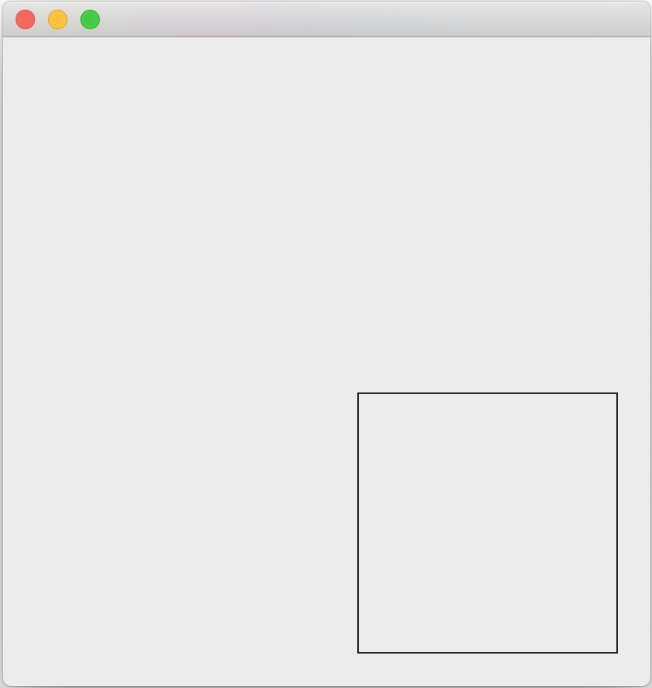

假设我们想要在容器的右下象限中显示窗口，并在周围留出 20 像素的边距，就像这样。
![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/03a0d031452942398e4254af302453f6.png

当然，使用 QGridLayout 可以实现这一点，但如何确保正确的位置是一个问题。为了达到这个效果，我们必须有效地调整 Frame 的 sizeHint() 和 sizePolicy() 。
使用 AnchorLayout 类，一切就这么简单。注意我们是如何借用 QML 中的锚线概念的。

int main(int argc, char **argv) {
    QApplication a(argc, argv);

    QWidget container;

    QFrame *frame = new QFrame(&container);
    frame->setFrameStyle(QFrame::Box);

    /************************************
    QML实现...

    QWidget {
        id: container

        QFrame {
            anchors.left: container.horizontalCenter
            anchors.leftMargin: 20

            anchors.top: container.verticalCenter
            anchors.topMargin: 20

            anchors.right: container.right
            anchors.rightMargin: 20

            anchors.bottom: container.bottom
            anchors.bottomMargin: 20
        }
    }
    ************************************/

    AnchorLayout *containerLayout = AnchorLayout::get(&container);
    AnchorLayout *frameLayout = AnchorLayout::get(frame);

    frameLayout->left()
               ->anchorTo(containerLayout->horizontalCenter())
               ->setMargin(20);
    frameLayout->top()
               ->anchorTo(containerLayout->verticalCenter())
               ->setMargin(20);
    frameLayout->right()
               ->anchorTo(containerLayout->right())
               ->setMargin(20);
    frameLayout->bottom()
               ->anchorTo(containerLayout->bottom())
               ->setMargin(20);

    container.resize(400, 400);
    container.show();

    return a.exec();
}

每个 AnchorLayout 实例都有 left() 、 right() 、 top() 、 bottom() 、 horizontalCenter() 和 verticalCenter()、 AnchorLine 。这些线可以与其他布局的 AnchorLine 重合。
将窗口放置在容器中，只需将其锚点布局的锚线相互锚定即可。当锚线移动时，它们会带动其所代表的窗口的边缘一起移动。这样，通过拉动锚线可以有效地放置和调整窗口的大小。

2.3 将两个 Frame 放在中心，中间用空格隔开

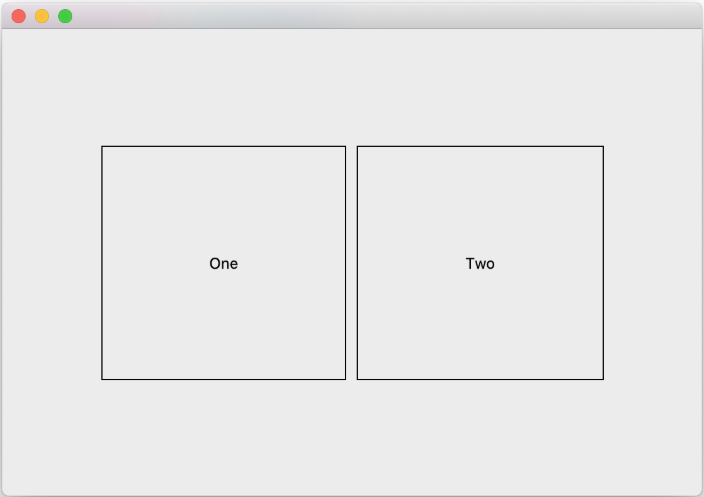

假设想要将两个 Frame 并排放置在容器的中心，这样

每个 Frame 的宽度为容器宽度的35%
每个 Frame 的高度为容器高度的50%

像这样：
在这里插入图片描述

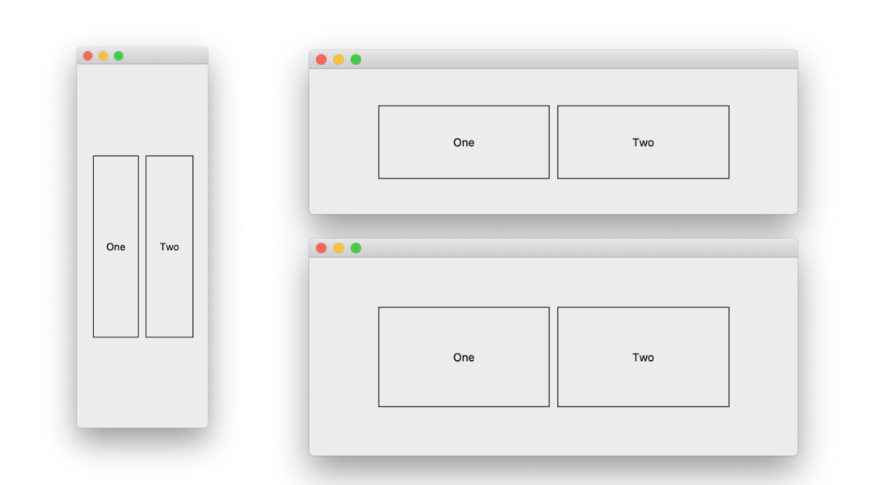

再次强调，这样做的目的是确保在调整容器大小时，容器的宽度和高度比必须保持一致。

在这里插入图片描述
以下是我们使用 AnchorLayout 类来实现这一点的方法。

int main(int argc, char **argv) {
    QApplication a(argc, argv);

    QWidget container;

    QLabel *frame1 = new QLabel(&container);
    frame1->setFrameStyle(QFrame::Box);
    frame1->setText("One");
    frame1->setAlignment(Qt::AlignCenter);

    QLabel *frame2 = new QLabel(&container);
    frame2->setFrameStyle(QFrame::Box);
    frame2->setText("Two");
    frame2->setAlignment(Qt::AlignCenter);

    AnchorLayout *containerLayout = AnchorLayout::get(&container);

    AnchorLayout *frame1Layout = AnchorLayout::get(frame1);
    frame1Layout->left()
                ->anchorTo(containerLayout->customLine(Qt::Vertical,0.15))
                ->setMargin(-5);
    frame1Layout->right()
                ->anchorTo(containerLayout->horizontalCenter())
                ->setMargin(5);
    frame1Layout->top()
                ->anchorTo(containerLayout->customLine(Qt::Horizontal,0.25));
    frame1Layout->bottom()
                ->anchorTo(containerLayout->customLine(Qt::Horizontal,-0.25));

    AnchorLayout *frame2Layout = AnchorLayout::get(frame2);
    frame2Layout->right()
                ->anchorTo(containerLayout->customLine(Qt::Vertical,-0.15))
                ->setMargin(-5);
    frame2Layout->left()
                ->anchorTo(containerLayout->horizontalCenter())
                ->setMargin(5);
    frame2Layout->top()
                ->anchorTo(containerLayout->customLine(Qt::Horizontal,0.25));
    frame2Layout->bottom()
                ->anchorTo(containerLayout->customLine(Qt::Horizontal,-0.25));

    container.resize(600, 400);
    container.show();

    return a.exec();
}

注意 customLine() 方法的使用。除了 left() 、 top() 、 right() 、 bottom() 、 horizontalCenter() 和 verticalCenter() 锚线之外，我们还可以创建自定义锚线。锚线可以是水平线，也可以是垂直线。它们显示在距布局边缘特定距离的位置。例如

距离 0.25 的 Qt::HorizontalLine 是一条距离布局左侧 25% 宽度的水平线。
距离 -0.25 的 Qt::HorizontalLine 是一条距离布局右侧 25% 宽度的水平线。

与所有 AnchorLine 一样，只要方向匹配，自定义 AnchorLines 也可以用来锚定另一个锚线。另外请注意，我们能够轻松地使用边距在 Frame 之间添加空间。

2.4 一个Frame粘在顶部，另一个粘在底部

假设想要实现这一点。
在这里插入图片描述
请注意，“一”和“二”比之前更高了。它们实际上相当于容器高度的 75%。第一个 Frame 与顶部对齐，而第二个 Frame 与底部对齐。还要注意边距和间距。实现此效果的代码与我们之前编写的代码几乎相同，需要修改的部分如下：

int main(int argc, char **argv) {
    ...
    frame1Layout->top()
                ->anchorTo(containerLayout->top())->setMargin(10);
    frame1Layout->bottom()
                ->anchorTo(containerLayout->customLine(Qt::Horizontal, -0.25))
                ->setMargin(-10);

    ...
    frame2Layout->top()
                ->anchorTo(containerLayout->customLine(Qt::Horizontal, 0.25))
                ->setMargin(-10);
    frame2Layout->bottom()->anchorTo(containerLayout->bottom())->setMargin(10);

    ...
}

虽然用传统布局实现这样的功能是可行的，但难度相当大。你必须考虑各种拉伸系数、对齐方式、尺寸提示和策略。而锚点布局则让这一切变得非常简单。

2.5 典型的应用程序用户界面

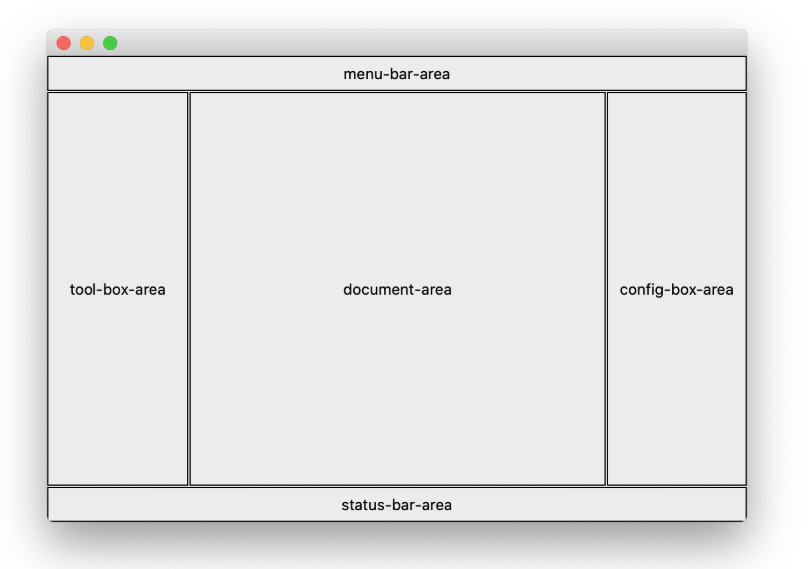

典型的应用程序 UI 由一个中央文档区域及其周围的其他窗口组成。
在这里插入图片描述
尽管 QMainWindow 确实为我们提供了这种构造，但让我们看看如何使用 AnchorsLayout 自己构建这样的布局。
首先，我们来明确一下每个区域的比例、比例和固定大小

菜单栏区域始终位于顶部，占据窗口的整个宽度。它的高度固定为 30 像素。
状态栏区域始终位于底部，占据窗口的整个宽度。它的高度固定为 30 像素。
工具箱和配置框区域位于左侧和右侧；占据窗口宽度的大约 20%。
剩余空间由文档区域占用。

int main(int argc, char **argv) {
    QApplication a(argc, argv);

    auto createFrame = [](const QString &text, QWidget *parent) {
        QLabel *label = new QLabel(parent);
        label->setFrameStyle(QFrame::Box);
        label->setText(text);
        label->setAlignment(Qt::AlignCenter);
        return label;
    };

    QWidget container;
    QWidget *documentArea = createFrame("document-area", &container);
    QWidget *menuBarArea = createFrame("menu-bar-area", &container);
    QWidget *toolBoxArea = createFrame("tool-box-area", &container);
    QWidget *configBoxArea = createFrame("config-box-area", &container);
    QWidget *statusBarArea = createFrame("status-bar-area", &container);

    AnchorLayout *containerLayout = AnchorLayout::get(&container);

    AnchorLayout *menuBarLayout = AnchorLayout::get(menuBarArea);
    menuBarLayout->left()
                 ->anchorTo(containerLayout->left());
    menuBarLayout->right()
                 ->anchorTo(containerLayout->right());
    menuBarLayout->top()
                 ->anchorTo(containerLayout->top());
    menuBarArea->setFixedHeight(30);

    AnchorLayout *statusBarLayout = AnchorLayout::get(statusBarArea);
    statusBarLayout->left()
                   ->anchorTo(containerLayout->left());
    statusBarLayout->right()
                   ->anchorTo(containerLayout->right());
    statusBarLayout->bottom()
                   ->anchorTo(containerLayout->bottom());
    statusBarArea->setFixedHeight(30);

    AnchorLayout *configBoxLayout = AnchorLayout::get(configBoxArea);
    configBoxLayout->right()
                   ->anchorTo(containerLayout->right());
    configBoxLayout->top()
                   ->anchorTo(menuBarLayout->bottom())
                   ->setMargin(2);
    configBoxLayout->bottom()
                   ->anchorTo(statusBarLayout->top())
                   ->setMargin(2);
    configBoxLayout->left()
                   ->anchorTo(containerLayout->customLine(Qt::Vertical,-0.2));

    AnchorLayout *toolBoxLayout = AnchorLayout::get(toolBoxArea);
    toolBoxLayout->left()
                 ->anchorTo(containerLayout->left());
    toolBoxLayout->top()
                 ->anchorTo(menuBarLayout->bottom())
                 ->setMargin(2);
    toolBoxLayout->bottom()
                 ->anchorTo(statusBarLayout->top())
                 ->setMargin(2);
    toolBoxLayout->right()
                 ->anchorTo(containerLayout->customLine(Qt::Vertical,0.2));

    AnchorLayout *documentAreaLayout = AnchorLayout::get(documentArea);
    documentAreaLayout->left()
                      ->anchorTo(toolBoxLayout->right())
                      ->setMargin(2);
    documentAreaLayout->top()
                      ->anchorTo(toolBoxLayout->top());
    documentAreaLayout->right()
                      ->anchorTo(configBoxLayout->left())
                      ->setMargin(2);
    documentAreaLayout->bottom()
                      ->anchorTo(configBoxLayout->bottom());

    container.resize(600, 400);
    container.show();

    return a.exec();
}

注意，我们能够轻松地将区域彼此相对放置。另请注意，我们能够使用 setFixedHeight() 指定一些硬编码的大小。一旦我们确定了区域的放置位置，现在就可以使用传统的 QLayout 或 AnchorLayout 在其中放置窗口了。

三、实现原理：AnchorLayout 不继承 QLayout

AnchorLayout 类不继承 QLayout 。它利用事件过滤器查找调整大小事件并重新计算锚线的位置。然后，每条锚线会将其位置级联到与其连接的其他锚线。整个 Widget UI 会以递归方式进行放置和大小调整。这也意味着我们可以在现有布局之上使用 AnchorLayout 。当您想将一个 Widget 堆叠在另一个 Widget 之上时，这尤其有用，因为 Widget 可能已经有一个布局，但仍希望控制其位置。

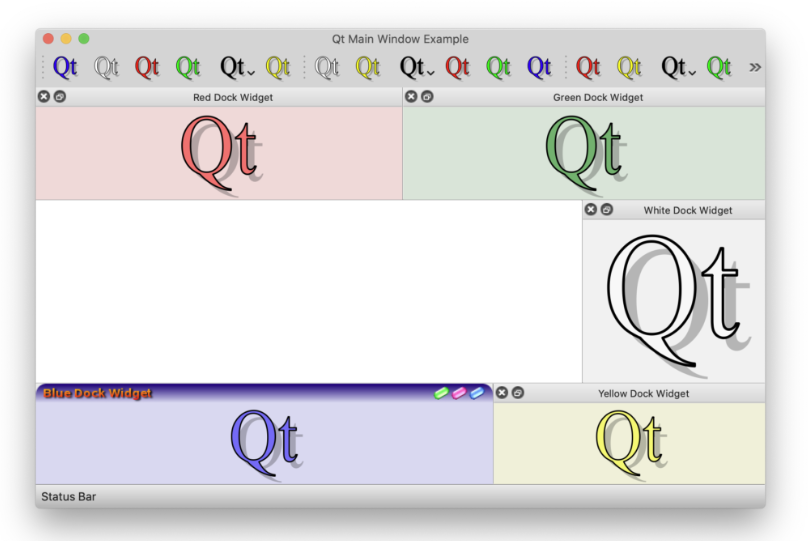

四、堆叠示例：以 Qt 的 QMainWindow 为例

在这里插入图片描述

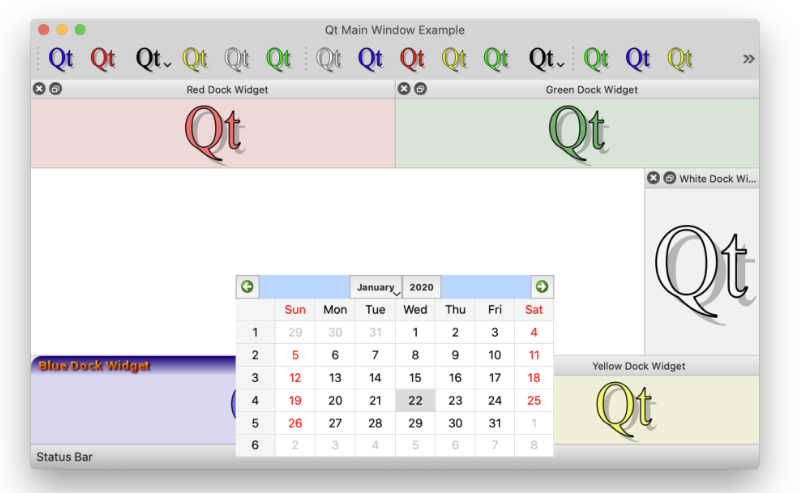

现在，假设我们想将一个日历窗口悬停在主窗口的顶部，使其恰好位于状态栏区域的上方，但水平居中。像这样：

现有的主窗口布局不提供任何功能来容纳此类临时窗口。但使用 AnchorLayout ，我们可以实现如下功能。

MainWindow::MainWindow(const CustomSizeHintMap &customSizeHints,
                       QWidget *parent, Qt::WindowFlags flags)
    : QMainWindow(parent, flags) {
    // ......

    AnchorLayout *mainWindowLayout = AnchorLayout::get(this);
    AnchorLayout *statusBarLayout = AnchorLayout::get(this->statusBar());

    QCalendarWidget *calendarWidget = new QCalendarWidget(this);
    calendarWidget->setGridVisible(true);

    AnchorLayout *calendarLayout = AnchorLayout::get(calendarWidget);

    calendarLayout->bottom()
                  ->anchorTo(statusBarLayout->top())
                  ->setMargin(1);
    calendarLayout->horizontalCenter()
                  ->anchorTo(mainWindowLayout->horizontalCenter());
    calendarWidget->setFixedSize(350, 200);
}

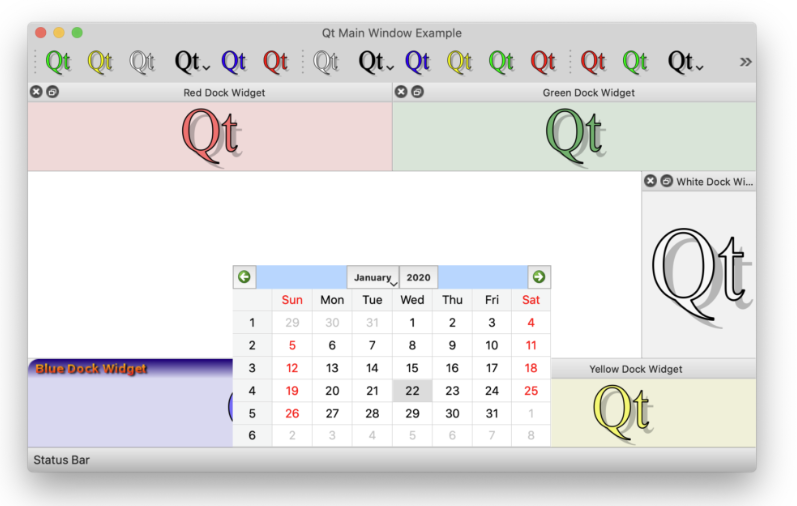

如果我们希望日历窗口稍微与状态栏区域重叠，使得日历的底部边缘一直延伸到状态栏高度的 50%，该怎么办？
在这里插入图片描述
我们只需要对代码进行很小的修改。

calendarLayout->bottom()->anchorTo(statusBarLayout->verticalCenter());

在这个例子中，我们显示的是一个日历窗口。但在实际应用中，我们完全有可能在每次选择要打开的文件时，都希望在状态栏附近显示一个临时窗口，就像这样显示加载进度。我们希望这个临时窗口在主窗口的边界内可见，但位置要合适。
