嵌入式系统移植

系统移植(嵌入式Linx底层驱动开发)

嵌入式Linux系统移植

了解系统移植

要点:

  1. 搭建交叉开发环境
  2. bootloder的选择和移植
  3. kernel的配置、编译、移植和调试
  4. 根文件系统的制作
概述

在这里插入图片描述

移植的基本步骤
  1. 确定目标机、主机的连接方式

    目标机与PC机的连接方式:

    • UART异步串行通信接口(串口):速率低、实用性强
    • USB串行通信接口:速度快、驱动要移植修改
    • TCP/IP网络通信接口:速度快、驱动要移植
    • Debug Jtag调试接口:方便快捷、价格高
  2. 安装交叉编译器

  3. 搭建主机-目标机数据传输通道(网络相关服务器配置:TFTP用于传递数据、NFS挂载用于调试)

  4. 编译三大子系统(bootloader、Linux kernel、文件系统)

  5. 烧写测试

交叉编译环境

file查看生成文件运行的平台

工具集介绍(加arm-linx之类的前缀):readelf(查看Linux文件头)、size、nm(符号表)、strip(剔除符号表)、strings(查看可执行程序的常量字符串)、objdump(反汇编)、objcopy(拷贝程序的部分段,相当于提出生成文件中字符表等不需要的内容,使生成的二进制文件更加精简arm-linux-objcopy -O binary 输入文件 输出文件.bin)、addr2line

Linu系统下的命令:hexdump -C(同时显示16进制和ASCII码)

系统移植初探
uboot(bootloader的子功能和软件)常用命令介绍
  • print查看uboot这个软件的环境变量

  • setenv(添加、删除和修改一个变量)、saveenv(把本次设置的环境变量写回存储器)

  • 网络层的设置:setenv ipaddr xxxxxxx,板子pingPC

  • nand

    nand [动词] [内存地址] [nandflash的内部地址] [搬移大小]

    动词:erase、write、read

    从nand中5M空间读到内存21000000 1K(1M:2^20–>100000…0–>0x100000)

    nand read 21000000 500000 1024

    nand erase 500000 1024

    从内存21000000地址处,写1K到nand的5M空间

    nand write 21000000 500000 1024(最后实际的写大小是按照硬件的页)

  • tftp:UDP协议,C/S

    Client:开发板

    tftp的一般形式:./client server_ip port xxxxx

    在uboot中,server_ip变成了通过环境变量server_ip来获得

    port:tftp中已经固定好

    xxxxx:干什么事情

    uboot中实际命令例子:tftp 20008000 abc.c,该命令实现将服务端共享目录下的abc.c文件的内容拷贝到20008000地址处,如果将PC指针指向该处,则可以直接执行(类似运行内核的流程:拷贝内核到指定地址,把指针指向该地址);拷贝之后,使用md 20008000命令可以查看对应地址的内容

    Server:服务端

    windows中安装tftp32软件,配置好Client端的地址和共享目录即可,直接配置好就行,不需要点任何按钮

    Linux安装tftp服务端库

    Linux通过netstat -ua可以查看UDP的服务

  • bootm

    把uImage头进行解析

    uImage、zImage、Image、bzImage都是内核二进制文件,其中zImage、Image、bzImage都是原始内核数据包,只是压缩格式不同,uIamge相比其他,其包含了uboot所需的头。

  • go

    只定PC指针的位置

内核启动条件
  • bootargs启动参数:

    root=启动的根文件系统在哪个设备

    设备信息 RAM、NFS、FLASH

    init=内核启动后,第一个可执行init进程从哪里来

    console=内核启动时,使用哪个设备作为控制台

在这里插入图片描述

**注意:**shell是应用程序,其必须存储在目录中,且其目录必须挂载到根目录;shell没有启动时,或者没有文件系统时,只是用户没办法交互,实际内核已经运行起来了。

  • 文件系统

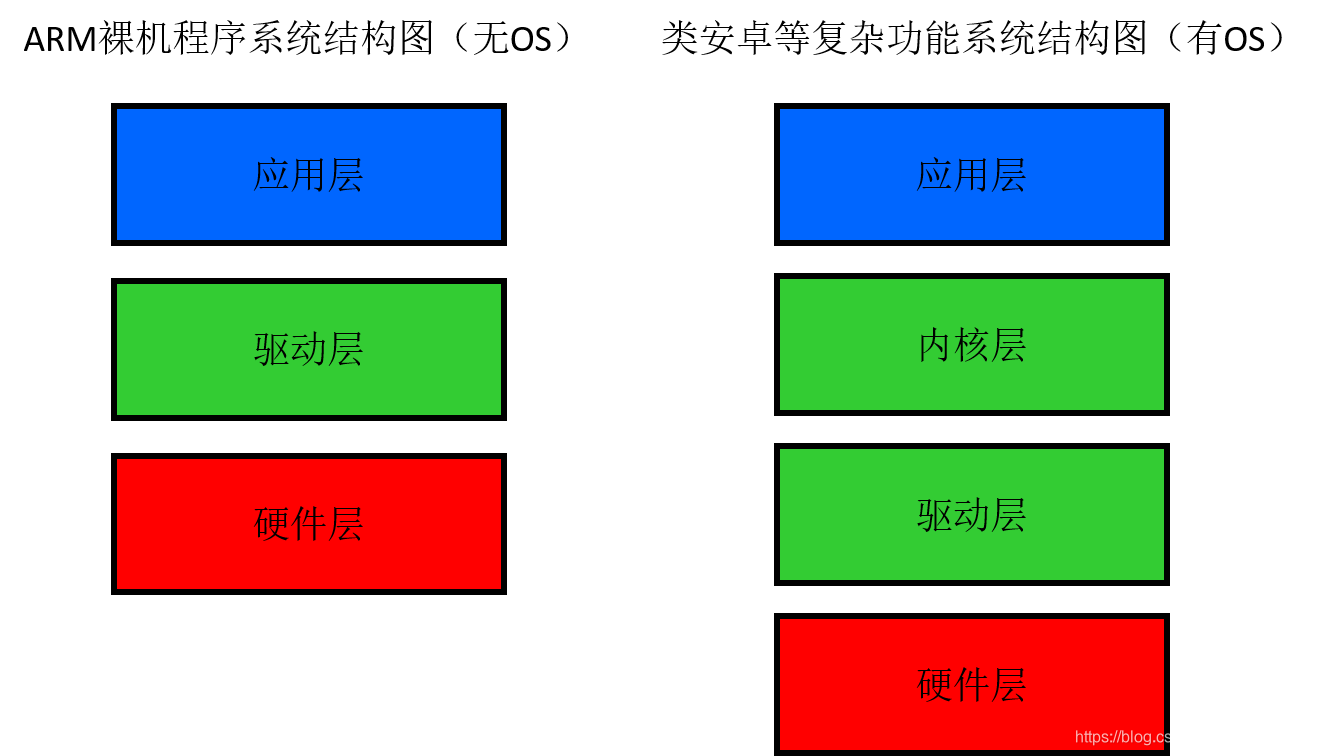

在这里插入图片描述

文件系统的烧写
  • Ramdisk 内存磁盘

    root=/dev/ram initrd=0x21000000,8M

    root=/dev/ram为启动根文件的设备,initrd=0x21000000,8M为设备信息

    setenv bootargs root=/dev/ram initrd=0x21000000,8M init=/linuxrc console=ttySAC0,115200

    Tig:.gz压缩格式的文件,Linux会自解压

    tftp 20008000 uImage//加载内核到20008000内存位置
    tftp 21000000 initrd.img.gz//加载文件系统到21000000
    setenv bootargs root=/dev/ram initrd=0x21000000,8M init=/linuxrc console=ttySAC0,115200
    bootm 20008000
    //内存分布为:20008000为uImge开始,21000000为initrd.img.gz开始

  • NFS

    TCP/IP协议

在这里插入图片描述

服务端:

  • 安装

    sudo apt-cache search nfs-搜索nfs有关的安装包

    sudo apt-get install nfs-kernel-server安装nfs服务

  • 配置

    /etc/exports

  • 重启服务

    sudo /etc/init.d/nfs-kernel-server restart

gunzip initrd.img.gz#加压文件系统文件
mount -t ext2 initrd.img ./swap/#挂载文件系统文件到空目录
cp -a /home/tftpboot/swap/* /home/work/rootfs#拷贝到服务端中,通过nfs配置挂载到开发板上的目录中

客户端:

bootargs root=/dev/nfs

nfsroot=192.168.10.110:/home/work/rootfs

ip=192.168.10.112

init=/linuxrc console=ttySAC0,115200

uboot通过bootargs告诉内核如何工作和配置,当内核启动后,默认是没有IP地址的,所有要通过ip=192.168.10.112配置板子上Linux内核的IP地址,这样才能使得内核能有PC通过网络进行通信;之前通过setenv ipaddr XXXXXX配置的只是uboot的IP地址。

tftp 20008000 uImage//加载内核到20008000内存位置
setenv bootargs root=/dev/nfs nfsroot=192.168.10.110:/home/work/rootfs ip=192.168.10.112 init=/linuxrc console=ttySAC0,115200
bootm 20008000
//实现从PC中通过nfs挂载的文件夹中,加载文件系统
自动运行

bootdelay、bootcmd

理解uboot

uboot版本选择

ftp://ftp.denx.de/pub/u-boot/

Linux内核

文件系统的创作

嵌入式Linux驱动基础知识

嵌入式Linux字符设备驱动

C中通过nfs挂载的文件夹中,加载文件系统


##### 自动运行

bootdelay、bootcmd

### 理解`uboot`

uboot版本选择

`ftp://ftp.denx.de/pub/u-boot/`



### Linux内核



### 文件系统的创作



## 嵌入式Linux驱动基础知识

## 嵌入式Linux字符设备驱动
