DC-DC电源引脚引脚的作用

常见DC-DC芯片中除了常规的输入输出引脚外还有一些特殊的引脚，这些引脚全称是什么，都是何种作用？为便于大家快速识别芯片功能，本文会对电源IC中常见的引脚名称做出介绍做出介绍。

01

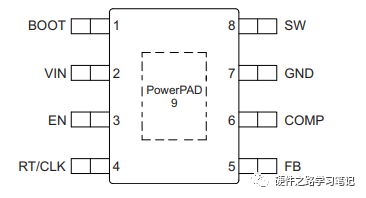

RT/CLK/SYNC

RT是DC-DC的内部振荡器频率控制引脚，R是指电阻，一般连接一个电阻到地来控制DCDC的工作频率，电阻阻值在数据手册中会以表格形式给出。

SYNC和CLK是DCDC外部时钟输入引脚，SYNC是SYNCHRONIZING-同步的意思，CLK是Clock-时钟的意思；此引脚连接外部时钟源来控制DC-DC运行频率。外部时钟输入的好处是当有多个DCDC时，用同一个时钟可以减少总输入电流纹波，对电路的EMC有好处。

RT与CLK有时会是同一个引脚

02

PG/PERGD/PGOOD

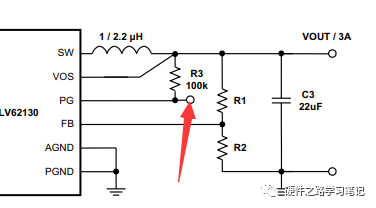

电源状态指示脚，一般是开漏输出，需要连接上拉电阻，此引脚可以接LED指示灯，也可以接MCU的IO。当电源输出正常时输出高电平，当电源输出异常时输出低电平。

03

FB/VSENSE

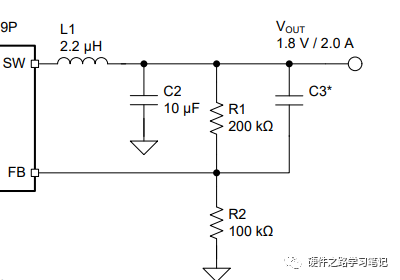

FB脚是反馈脚，形成负反馈后是固定电压，此电压数据手册会给出，以下图为例，FB电压已知Vfb是0.6V，则输出电压Vout=Vfb*（1+R1/R2）。

04

COMP

该引脚是误差放大器输出和 PWM 比较器的输入，一般串联电容电阻用作频率补偿。根据原理不同可能接地或者接FB脚。 为何要做频率补偿？电源IC在工作过程中，可能遇到负载突然变大或者变小的情况，这种情况下对电源IC的动态性能要求很高，否则可能会出现电压突降或者过冲的情况。如果遇到输出电压在负载突变时不稳定的情况，应当调整COMP脚链接的容阻值。

05

BOOT/VBST

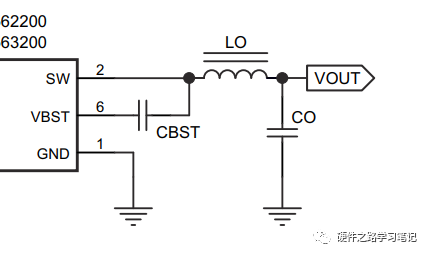

BOOT脚是高侧 MOSFET 栅极驱动器的升压电容器引脚，此引脚一般用一个0.1uF电容连接到SW脚，以提高栅极驱动电压。

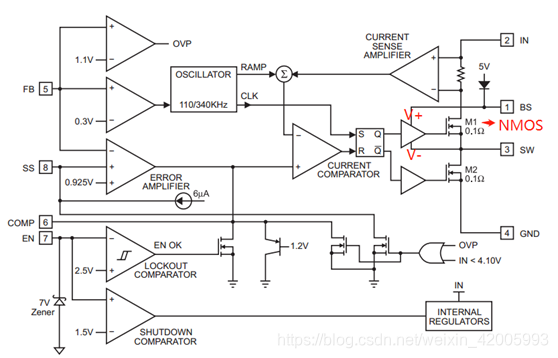

如图所示，要想使高侧NMOS开通，则NMOS栅极(G点)电压应该比NMOS源极(SW点)电压高。

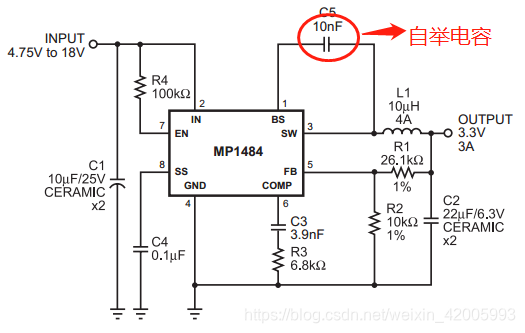

但在SW脚电压接近输入电压VIN的情况下，VG无法高于SW电压，因此需要VBST电容，利用电容电压不可突变的特性，将运放HS的供电电压提高到大于SW电压，即大于输入电压VIN，以此使G点电压大于SW。

06

CS/CSG

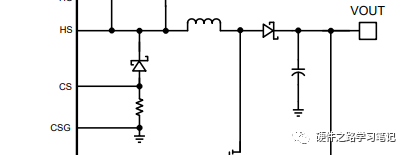

C是指Current-电流，S是指传感器-Sensor，G是GND，一般CS与CSG之间连接一个分流电阻来起到读取电流的作用，一般可调限流保护的IC会有这两个引脚。

07

EN/ON#OFF

Enable Pin的简称，意思是使能脚，需要接一定的电压或者接地来控制IC的开关。在大部分引用中是接电阻到输入脚来使能IC。

08

EP/PAD

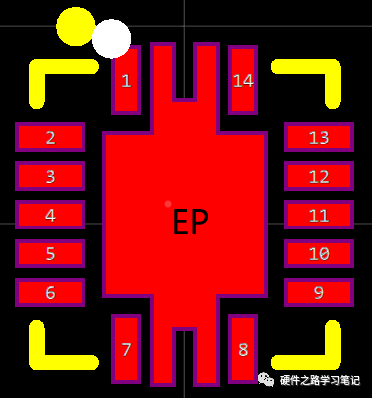

EP脚是Exposed Thermal PAD脚的简称，封装的散热焊盘脚，需要接地有利于散热。

09

SW/PH

SW脚一般连接电感，因为此引脚在DCDC内部也连接MOS管开关，因此SW是开关Switch的简称。

参考IC如下

TI：LM5118，TPS54331，TPS54360B，TPS56320x，TPS54231，TLV62569，TPS51200，TLV62130x，TPS54240等

参考：

DC-DC自举电容（BOOT）几个问题_boot电容-CSDN博客

https://www.eet-china.com/mp/a260313.html
