前言

目前操作系统大多为Windows11，而既有解决此问题的工具软件在Windows11上无法正确识别，从而无法进行固件刷新，本文采用曲线救国方式进行解决，经实际验证，通过一系列操作后，在IAR for arm 9.30上可正确调试。

---

一、系统环境

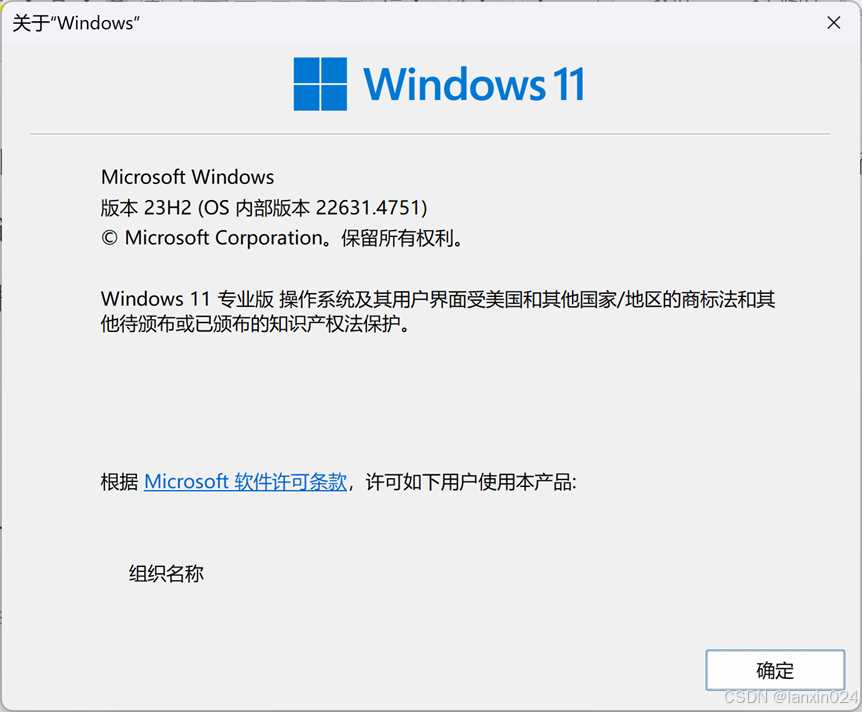

1.1 操作系统

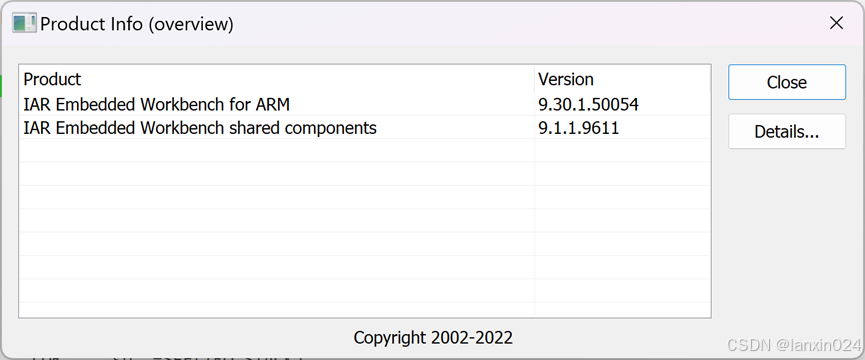

1.2 IAR for arm

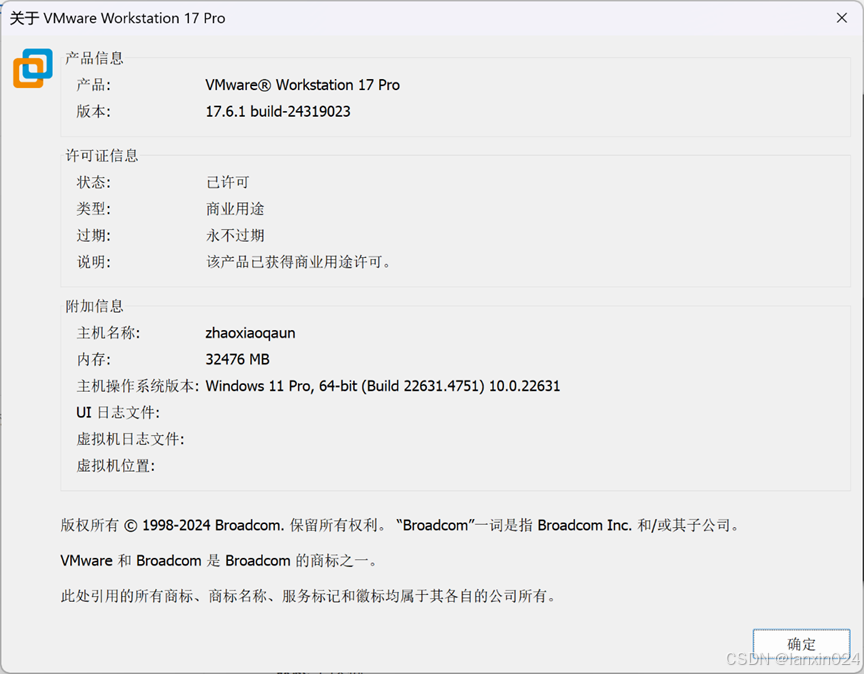

1.3 VMWare Workstation

1.4 WindowsXP

二、环境搭建

VMWare安装不赘述，网上有很多资料。

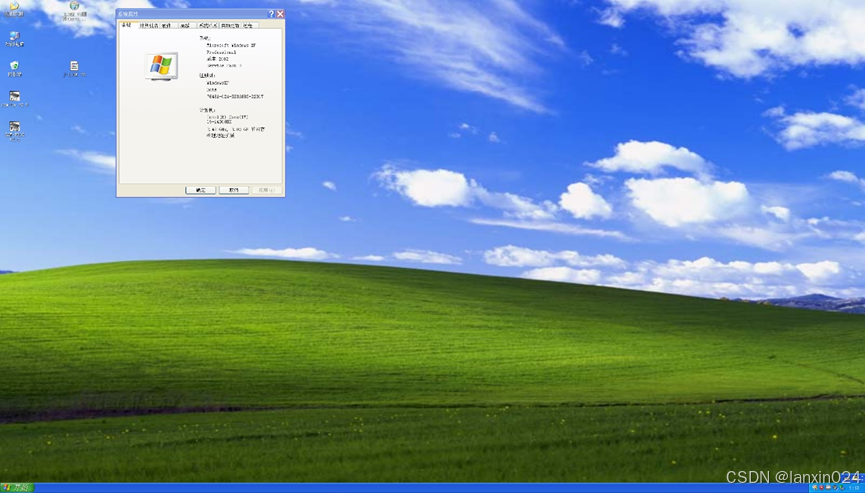

2.1 安装WindowsXP虚拟机

下载地址：https://next.itellyou.cn/Original/
虚拟机安装教程地址：https://cloud.tencent.com/developer/article/2118626
为了使主机与虚拟机之间能够复制、粘贴文件，需安装VMWare Tools。

2.2 关键软件包下载

下载地址：https://download.csdn.net/download/lanxin024/90328830

2.3 在主机Windows11上安装Setup_JLinkARM_V450l.exe

安装完成后，备用。

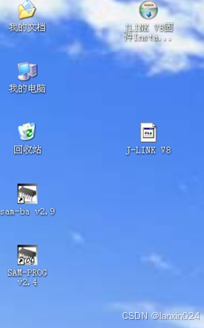

2.4 在虚拟机WindowsXP上安装JLINK V8固件Install AT91-ISP v1.13.exe

安装完成后，备用。

三、Jlink v8固件更新

3.1 原有固件擦除

注意：在固件擦除过程中，请关闭WindowsXP虚拟机。

3.2 重新烧写固件

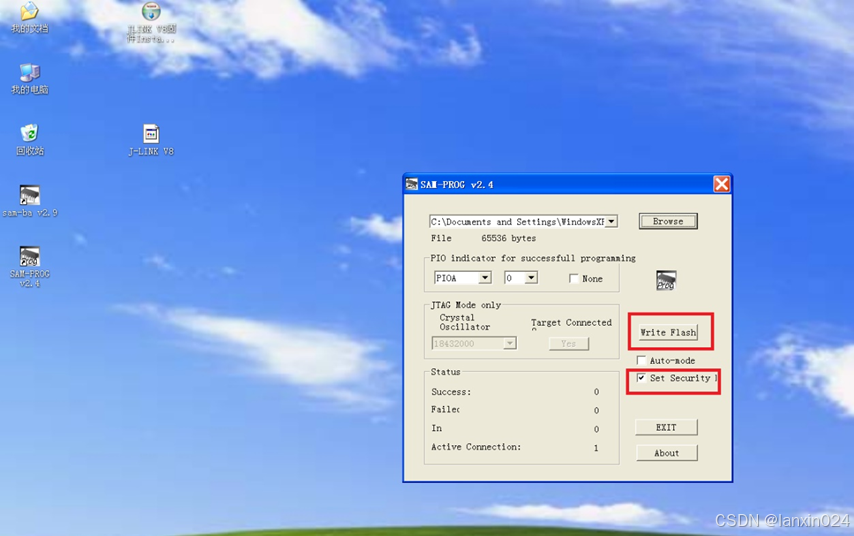

开启WindowsXP虚拟机；启动SAM-PROG v2.4软件，点击“Borwse”按钮，选择J-LINK V8.bin烧写文件。

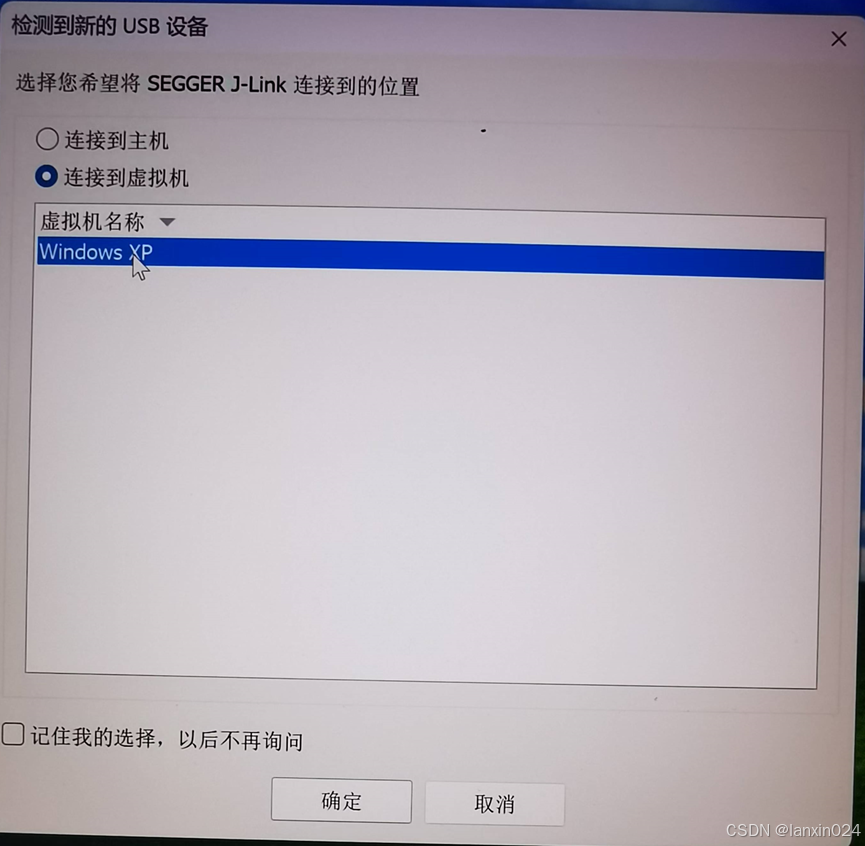

使用USB线连接JLink，在连接过程中，需选择Jlink的连接对象，按下图选择：

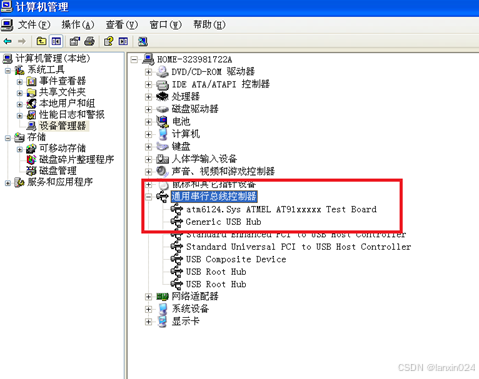

JLink被正确识别后，SAM-PROG v2.4 软件中的“Write Flash”按钮被点亮， 在虚拟机WindowsXP被识别为atm6124.Sys ATMEL AT91xxxxx Test Board。

“Write Flash”按钮进行烧写；烧写完成后，JLink指示灯为红色且常亮；关闭虚拟机WindowsXP。

3.3 重新设置JLink的序列号

将Jlink连接线断开后重新插入实现JLink的断电重启；JLink指示灯为绿色且常亮。
启动主机Windows11 的cmd界面，如下图：

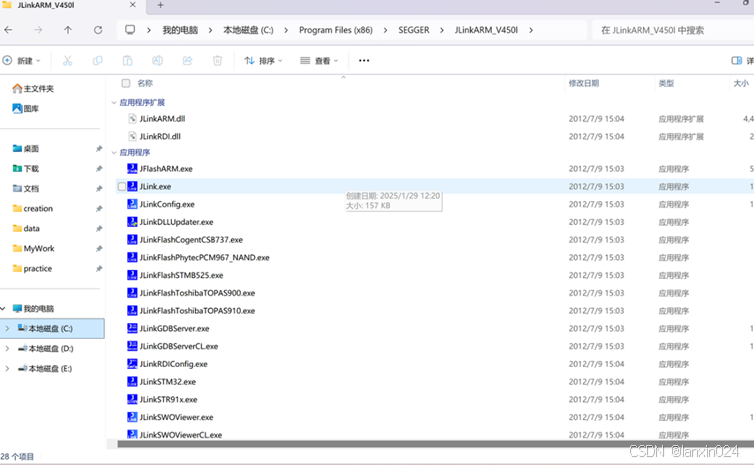

使用如下命令进入JLink-v450i的安装目录。
C:\Users\administrator>cd C:\
C:\>cd "Program Files (x86)"
C:\Program Files (x86)>cd SEGGER
C:\Program Files (x86)\SEGGER>cd JLinkARM_V450l
C:\Program Files (x86)\SEGGER\JLinkARM_V450l>
使用如下命令打开jlink.exe。

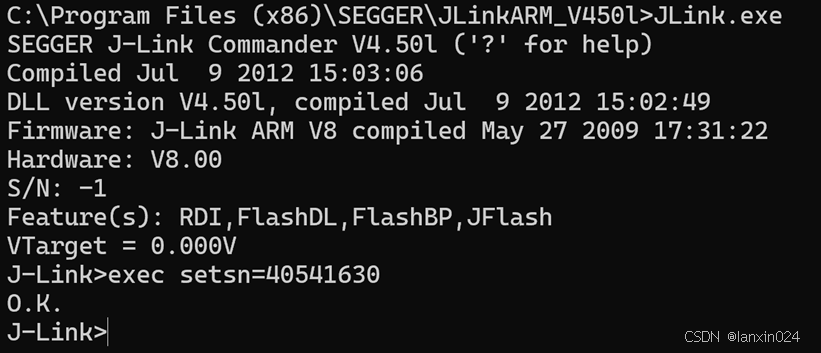

C:\Program Files (x86)\SEGGER\JLinkARM_V450l>JLink.exe

在弹出的界面中，选择“否”。

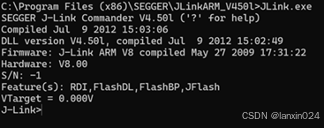

可以看到当前的SN码为-1。

使用下述命令，重新设置SN码。

exec setsn=40541630

cmd界面任务已经完成，可以关闭了。

3.4 升级jlink固件

打开IAR EW for Arm 9.30.1，打开你的工程，点击下载，这时会弹出固件更新对话框，启动更新，更新完成后就可以正常使用了。
