电源专题之LDO原理

一、LDO分类

Low-Dropout Linear Regulator。线性调整器通过在输入和输出之间串联一个晶体管来实现电压调节。该串联晶体管工作在其电压-电流特性曲线的线性区，起可变电阻的作用，用于承受输出不需要的过剩电压。

1.1、有无BIAS分类

线性稳压电源分为两类，其中后者的压差更低：

1、不带BIAS的低压差线性稳压电源

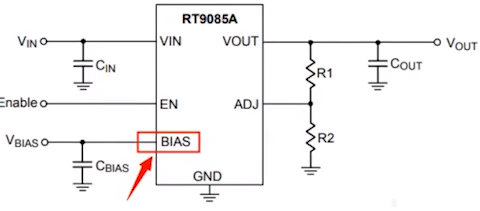

2、带BIAS的超低压差线性稳压电源

将输入和输出的压差小于最小压差时，将导致LDO以压降状态工作并停止调节，输出电压会随着输入电压的变化而变化。

1.2、导通MOS分类

1.2.1、PMOS

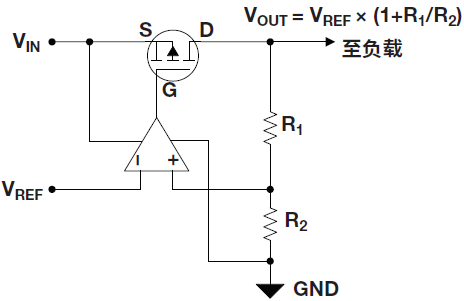

下图为PMOS LDO架构。为调节所需的输出电压，反馈回路将控制漏-源极电阻Rds。随着Vin逐渐接近Vout，误差放大器将驱动栅-源极电压Vgs负向增大，以减小Rds，从而保持稳压。

1.2.2、NMOS

二、LDO基本组成

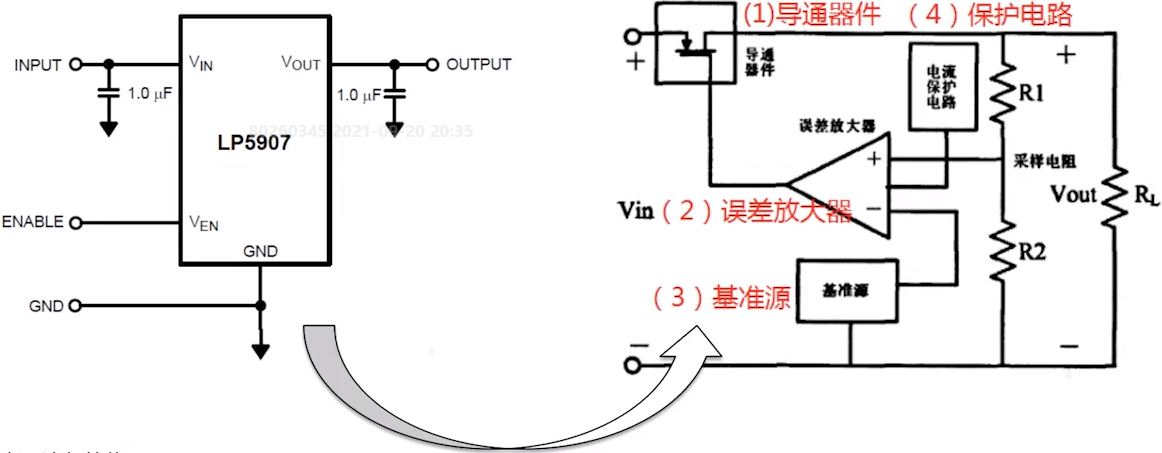

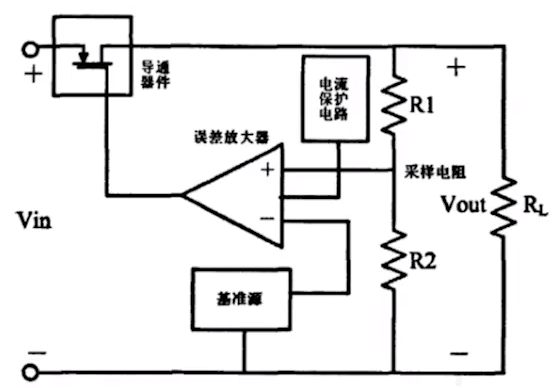

LDO由导通器件、误差放大器、基准源和保护电路等组成。

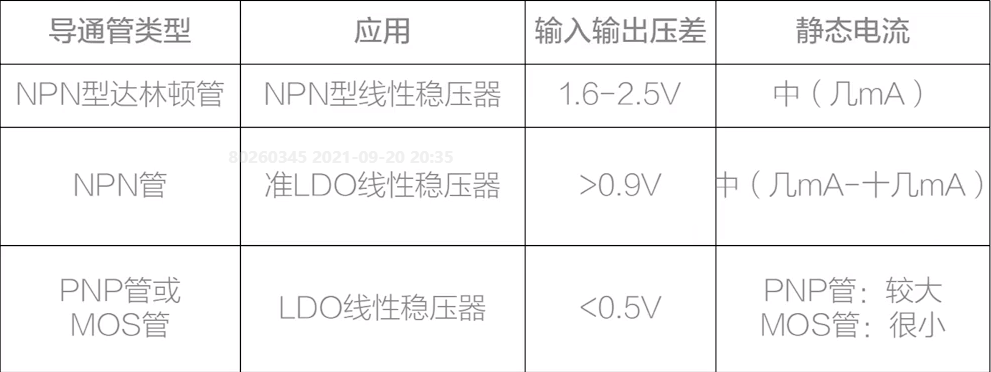

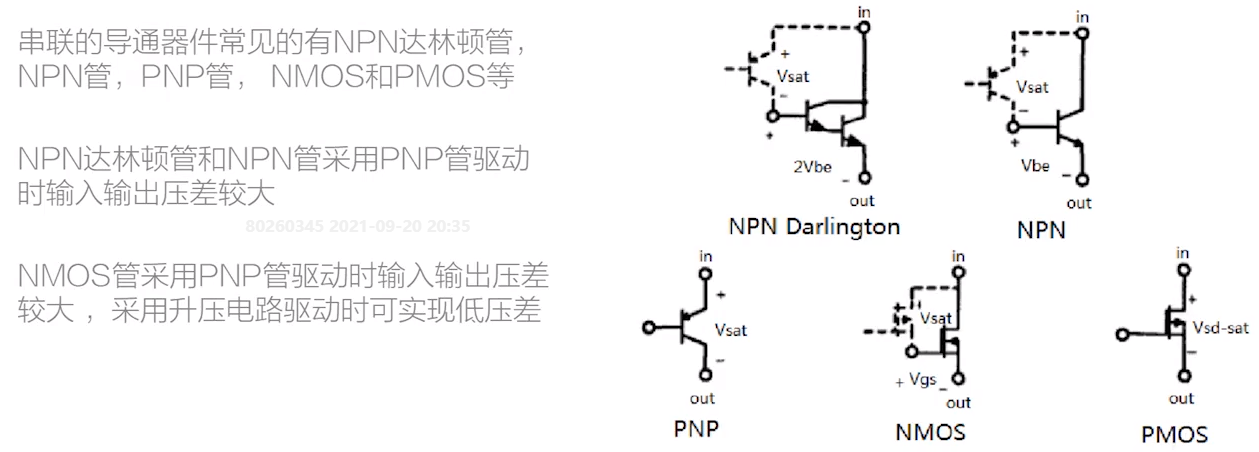

2.1、导通器件

2.2、误差放大器

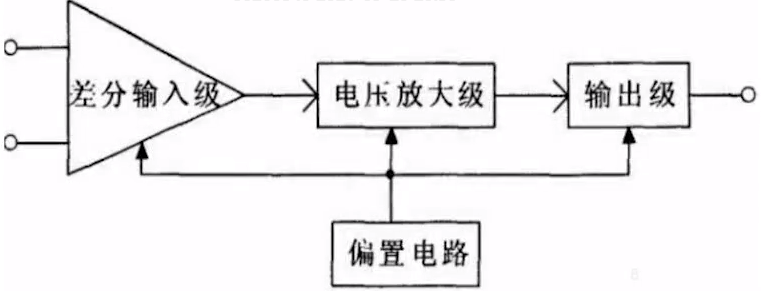

误差放大器由差分输入级、电压放大级、输出缓冲级与偏置电路组成。

差分输入级提供共模抑制比，并有较高输入阻抗，电压放大级进一步放大电压，缓冲级除了提高输出电压摆幅以外，还提供较低的输出阻抗。

偏置电路设置以上各级放大电路的静态工作点。

2.3、基准源

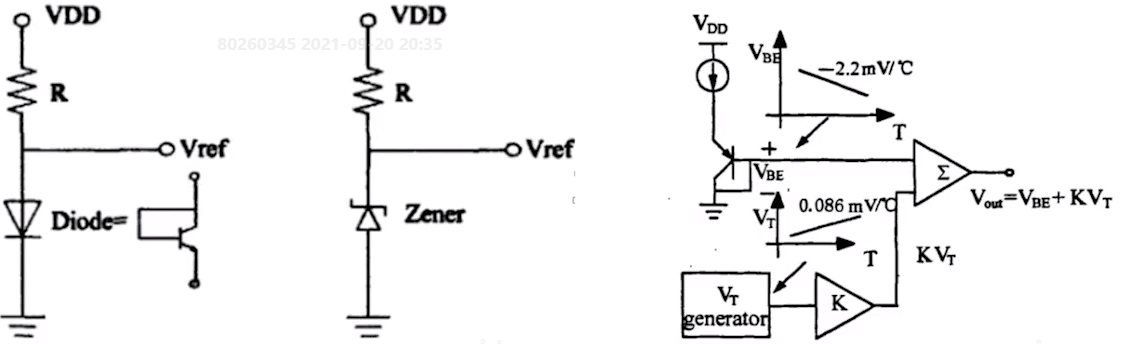

通过三级管PN结正向压降、稳压二极管及带隙基准源等可获得稳压源，从精度、温度稳定性等考虑LDO的Vref采用带隙基准源。

带隙基准源的基本原理是通过具有负温度系数的Vbe和正温度系数的热电压Vt加权求和获得零温度系统的基准电压。

2.4、保护电路

三、LDO工作原理

3.1、稳压原理

1、LDO启动后基准源Vref建立；

2、导通器件打开，输出电压Vout上升，到达设定值；

3、误差放大器的正极经分压电阻R1和R2采样Vout，与负极Vref比较，放大后的输出电压控制调整管两端压差，维持输出Vout在设定值；

4、输出电压Vout=Vref*(R1+R2)/R2。

3.2、NPM/LPM工作模式

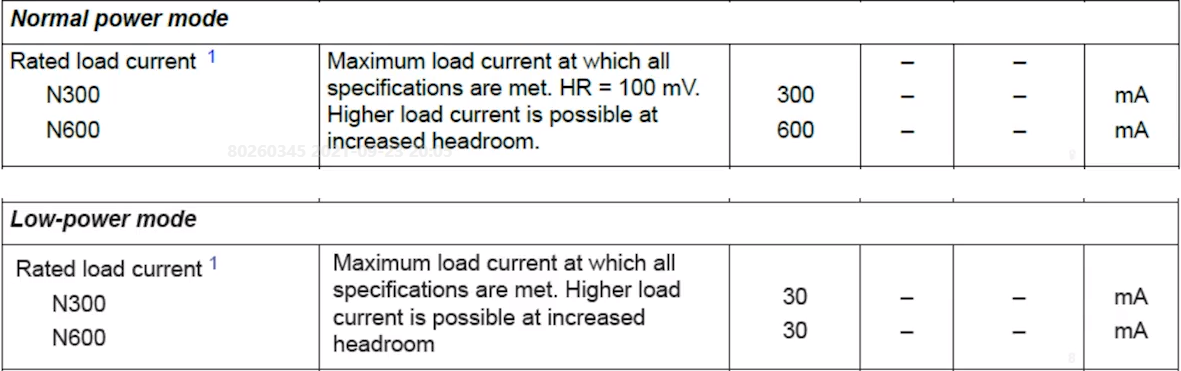

平台PMIC芯片的LDO支持NPM/LPM模式，需要测试两种模式下的负载能力。下表中给的是最小值，要实测其典型值是多少。

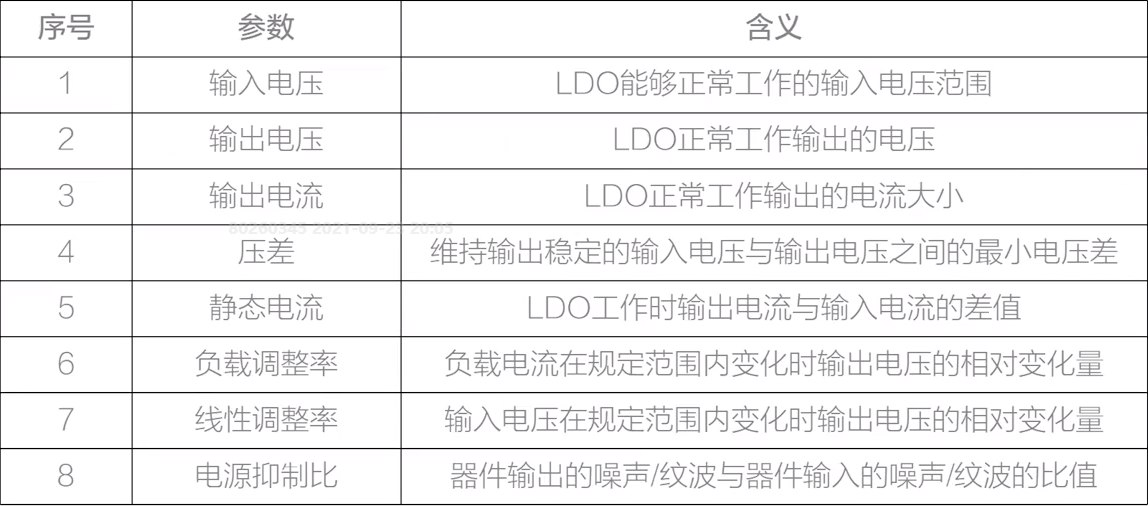

四、LDO基本参数

4.1、静态电流/关断电流

静态电流Iq是指器件工作但是没有负载电流时自身消耗的输入电流，用输入电压乘以静态电流即为器件本身的功耗；

关断电流Ishdn是指通过使能端关掉LDO后，器件消耗的输入电流。

4.2、负载调整率

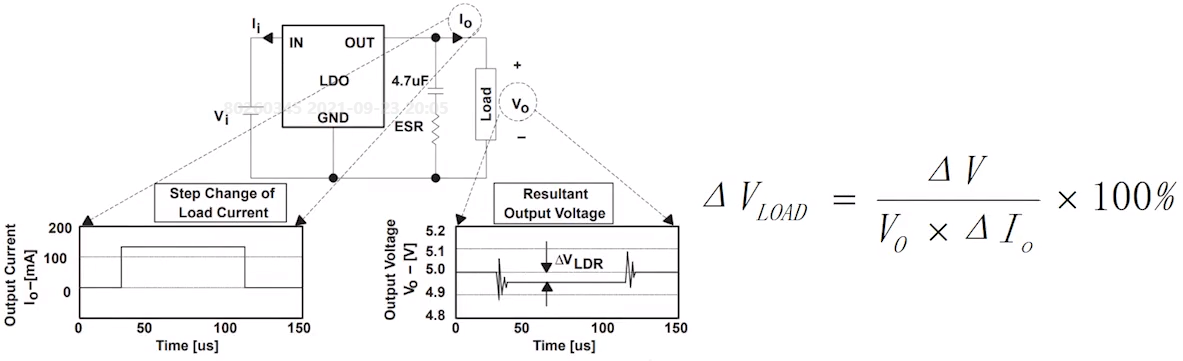

Load Regulation：指输入电压不变，负载电流在规定范围内变化时输出电压相对变化量与输出电流变化量的比值。也就是输出电流的变化对输出电压变化的影响程度。下面公司中分母有Vo是指考虑相同电压的变化对不同输出电压的影响情况。

4.3、线性调整率

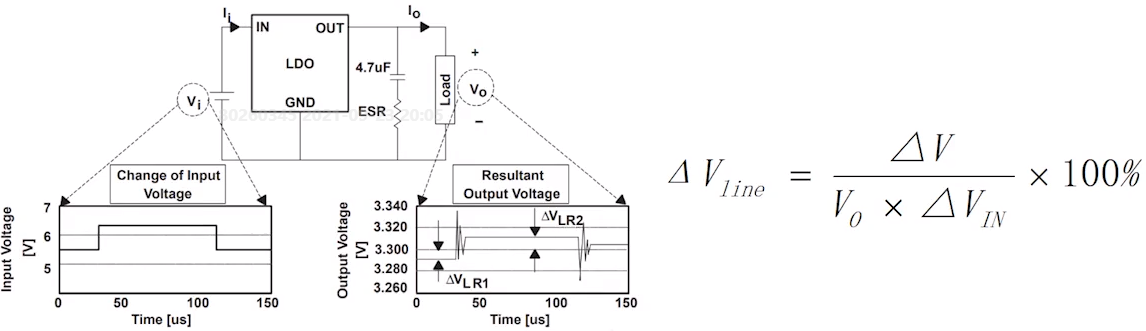

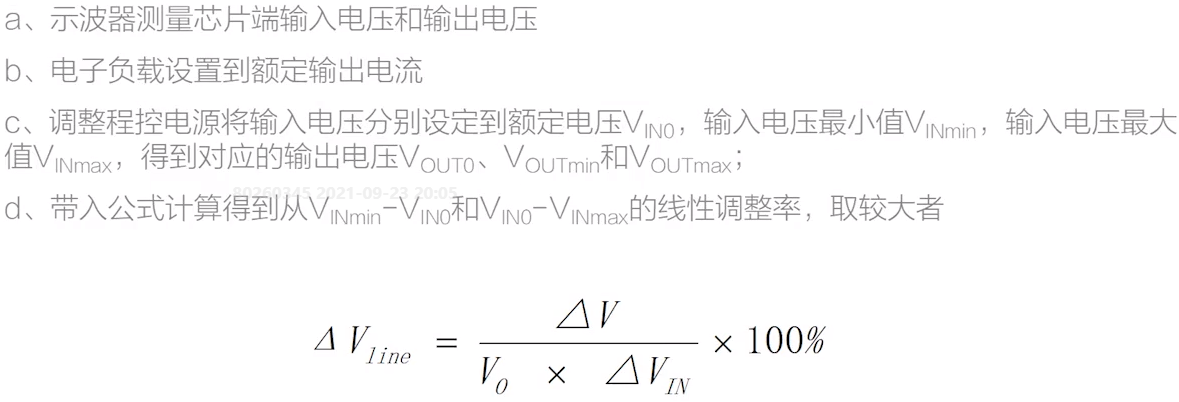

Line Regulation：也称为电压调整率，用来衡量输出电流不变，输入电压变化时维持输出电压不变的能力。

4.4、电源抑制比 PSRR

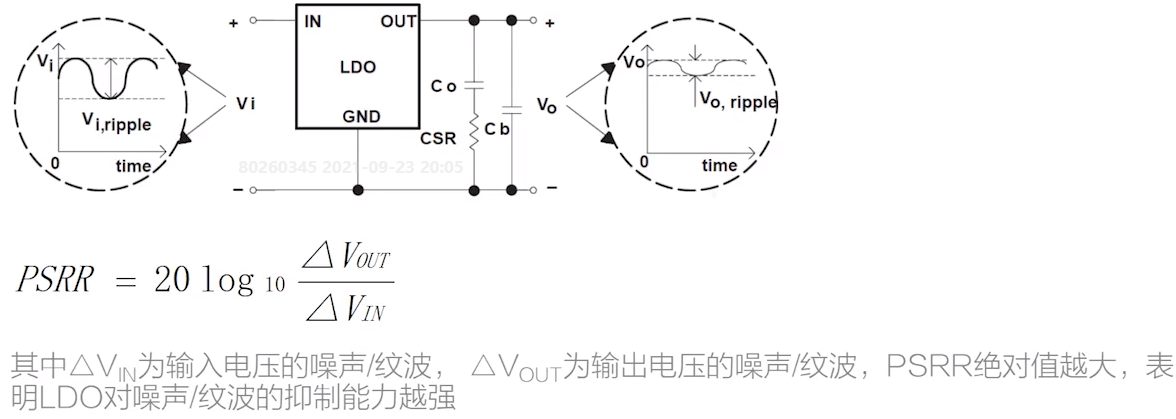

PSRR：指从器件输出的噪声/纹波与器件输入的噪声/纹波的比值；LDO的输入通常有纹波及干扰信号，PSRR反映了LDO对于这些干扰信号的抑制能力。

全称是Power supply rejection ratio，电源抑制比。LDO的一个主要优势是能够衰减开关模式生成的电压纹波。这个特点对数据转接器、锁相环和时钟等信号调节器来说特别重点，因为含噪声的电源电压对其性能影响较大。

PSRR规定了特定频率的交流元件从LDO输入衰减到输出的程度，公式表示为：

表明衰减程度越高，以分贝表示的PSRR值就越大。一般数据手册上通常可以找到120Hz或1kHz频率下规定的PSRR，但是通常该值不能直接拿来用，因为其值与常见开关频率的值相差很远。

PSRR与频率的关系较大，低频时PSRR往往很高，高频时PSRR会降低。

4.4.1、如何确定合适的PSRR

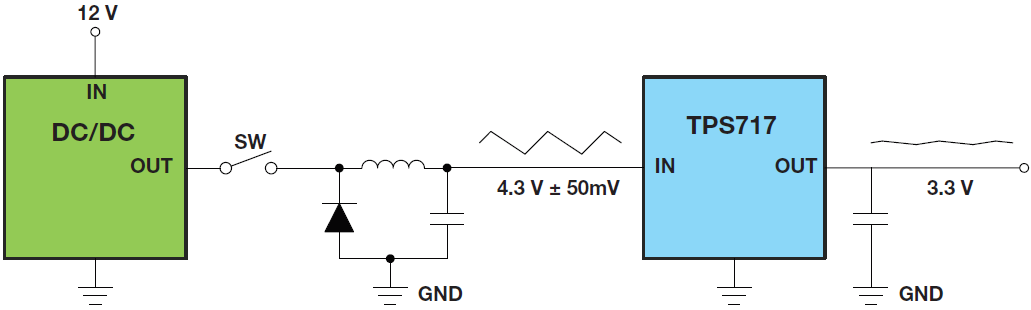

如下表所示，当VIN - VOUT = 1V，IOUT = 150mA，COUT = 1μF时，1MHz时的PSRR为45dB，相当于178的衰减系数。在这种情况下，输入端的±50mV 纹波在输出端将被降至±281μV。

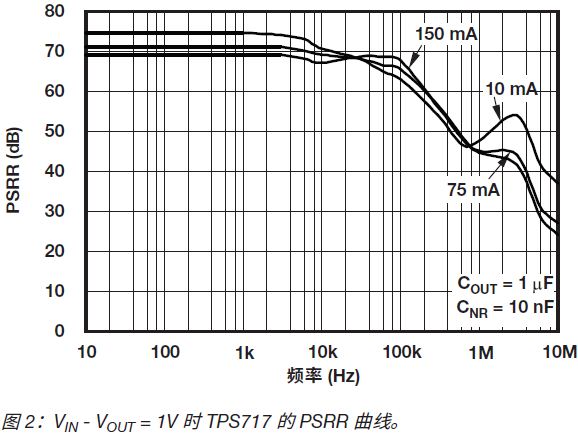

当减小Vin-Vout的值到250mV时，PSRR的值需要参数下图中的曲线：

4.4.2、PSRR测量方法

在LDO输入的直流电压Vin_DC中叠加一定频率且峰峰值为Ripple input的交流电压Vin_AC，然后测量LDO输出电压中Vout_DC的交流电压Vout_DC的交流电压Vout_AC峰峰值Ripple_output，最后利用公式计算该频率下的PSRR值即可。

测量的难点：

利用信号发生器可以在直流电压中叠加交流电压，但是其最大输出电流一般为数十mA，不满足大电流要求；

LDO输出电压中的交流电压峰峰值一般只是mV级别，示波器无法准确测量。

1、使用专用的输出注入器，带宽10-10M，直流电压最大值为50V，输出电流可达5A，配合网络分析仪分别测量LDO输入和输出的交流电压，利用软件绘制出LDO在设定频率范围内的PSRR。

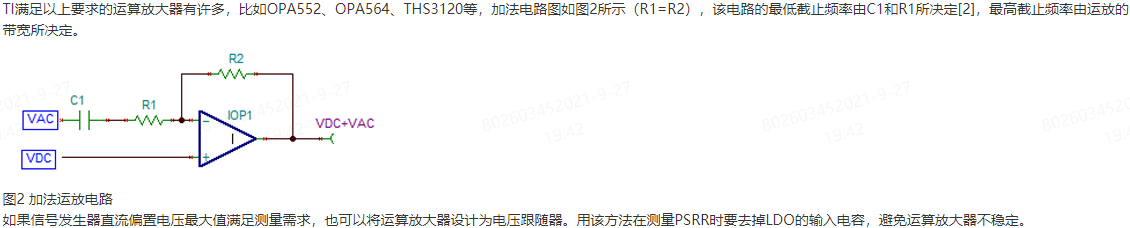

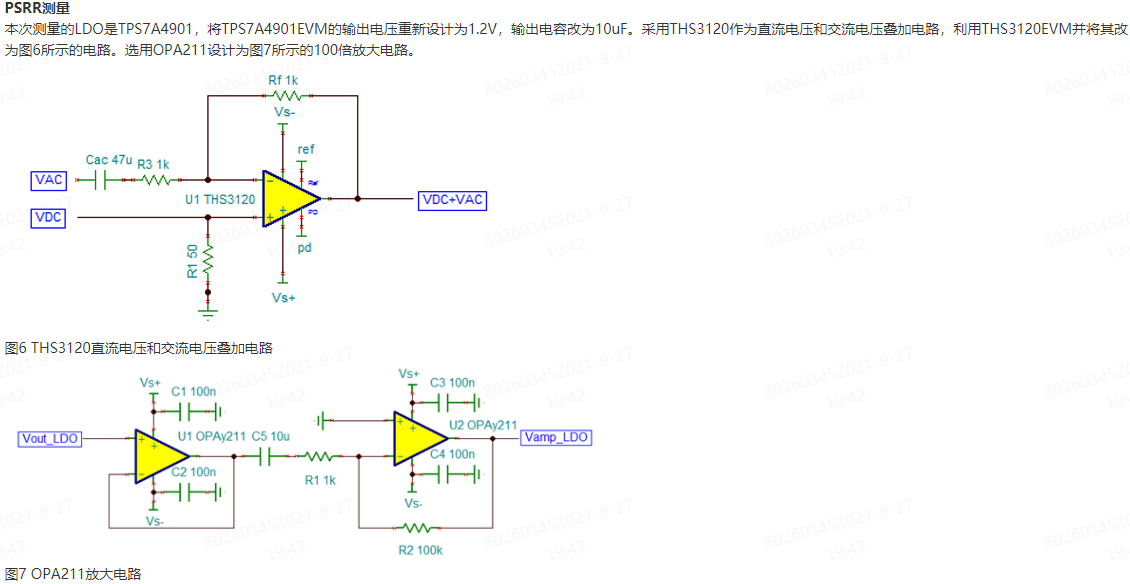

2、加法运放电路。

使用运算放大器设计加法电路，将直流电压和交流电压叠加在输出端。运放的选择需要满足以下几个基本条件：

运放的带宽满足LDO测试范围；

运放的最大输出电流不小于LDO最大输出电流；

运放的输出电压范围覆盖LDO的输入电压范围。

3、LC节点法

利用电感和电容实现直流电压和交流电压叠加的方法，电路的最高频率由L1和C1所决定，最低频率由C1所决定。

1、示波器测量

当LDO的PSRR不高于40-50dB时，对于输入交流电压峰峰值为1V，那么LDO输出中的同频率交流电压峰峰值为3mV-10mV，可以使用示波器直流测量。

2、放大器和示波器测量

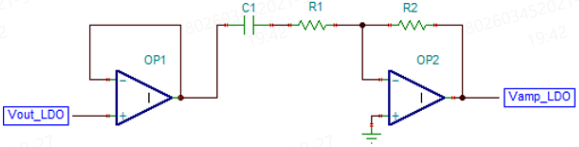

当LDO的PSRR大于50dB时，由于输出纹波幅值通常小于1mV，无法利用示波器直流测量。这里可以考虑使用运算放大器将LDO输出交流电压放大100倍甚至更高，在设计运放时需要考虑：

1、LDO输出有直流电压，电路需要将直流电压去掉；

2、放大电路自身产生的噪声要远远小于放大后交流电压；

3、运放输入失调电压不能太大，否则经放大电路放大后会输出很大的直流电压；

4、放大电路的带宽满足LDO的PSRR测量频率范围。

在设计时可以选择低噪声、低输入失调电压和高带宽的运放，比如 OPA211、OPA228、OPA189等，该电路的最低截止频率由C1和R1所决定，最高截止频率由运放的带宽所决定。

3、频谱分析仪测量

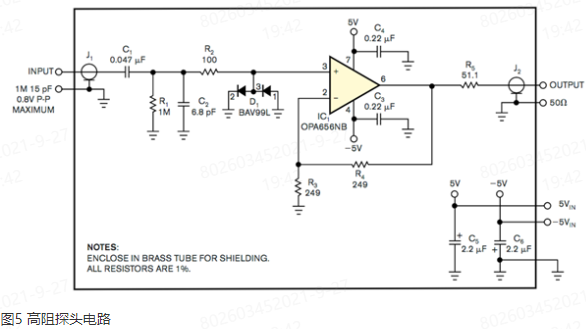

频谱分析仪可以测量uV级电压信号，可以配合使用高阻抗输入探头来测量LDO输出交流电压。但是频谱分析仪高阻抗输出探头通常比较贵，可以考虑用运算放大器搭建一个高输入阻抗探头。

4.5、效率/功率损耗/最小压降

器件的功率损耗取决于芯片的封装和散热条件，已知封装的散热能力通常用热阻RθJA表示。而SMD器件的热阻通常还和PCB铺铜面积相关。功率器件在工作时会发热，通常会定义CMOS芯片的最大工作结温TJ不超过150度。

TJ=TA+PD*RθJA

PD=（VIN-VOUT）x IOUT
