宝锋UV-5R维修DC座充

1.维修原因

本人的宝锋UV-5R座充在使用过程中不小心反接了，随后充电时，指示灯亮，但是无论有没有装上电池，功率都只有1W，而正常工作时功率约3.5W，怀疑里面的电路没有保护措施。之前改过泉盛UV-K5的充电器（https://blog.csdn.net/lee1hong/article/details/131558990），就沿用之前的经验，再修一个。

2.所需材料

• TP5100充电管理电源模块（4.2元包邮）

3.维修过程

用撬棒撬开座充，观察电路板，里面的金属片和DC母座可以直接保留。

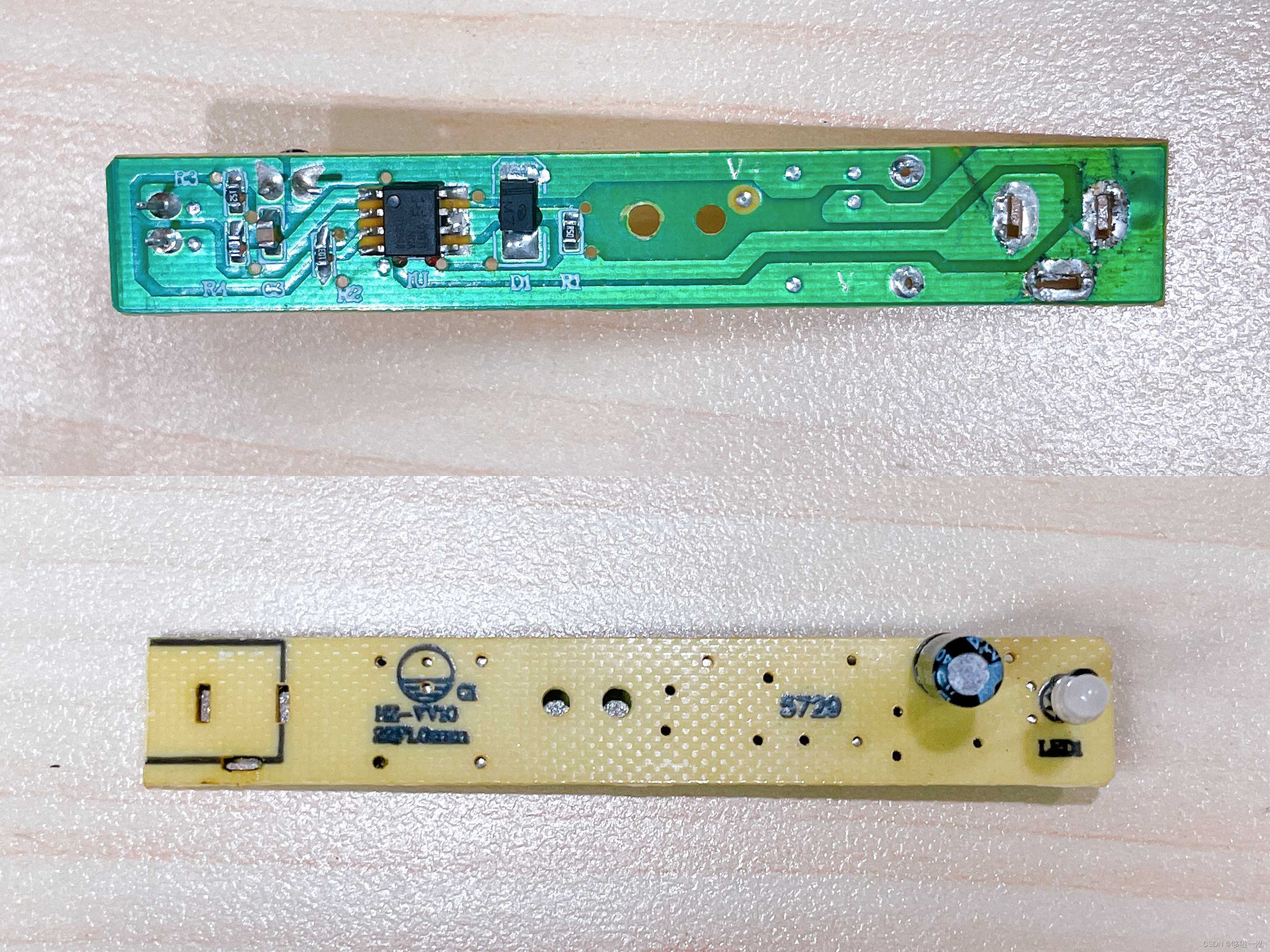

拆除原电路板，取下原电路板上的DC母头。

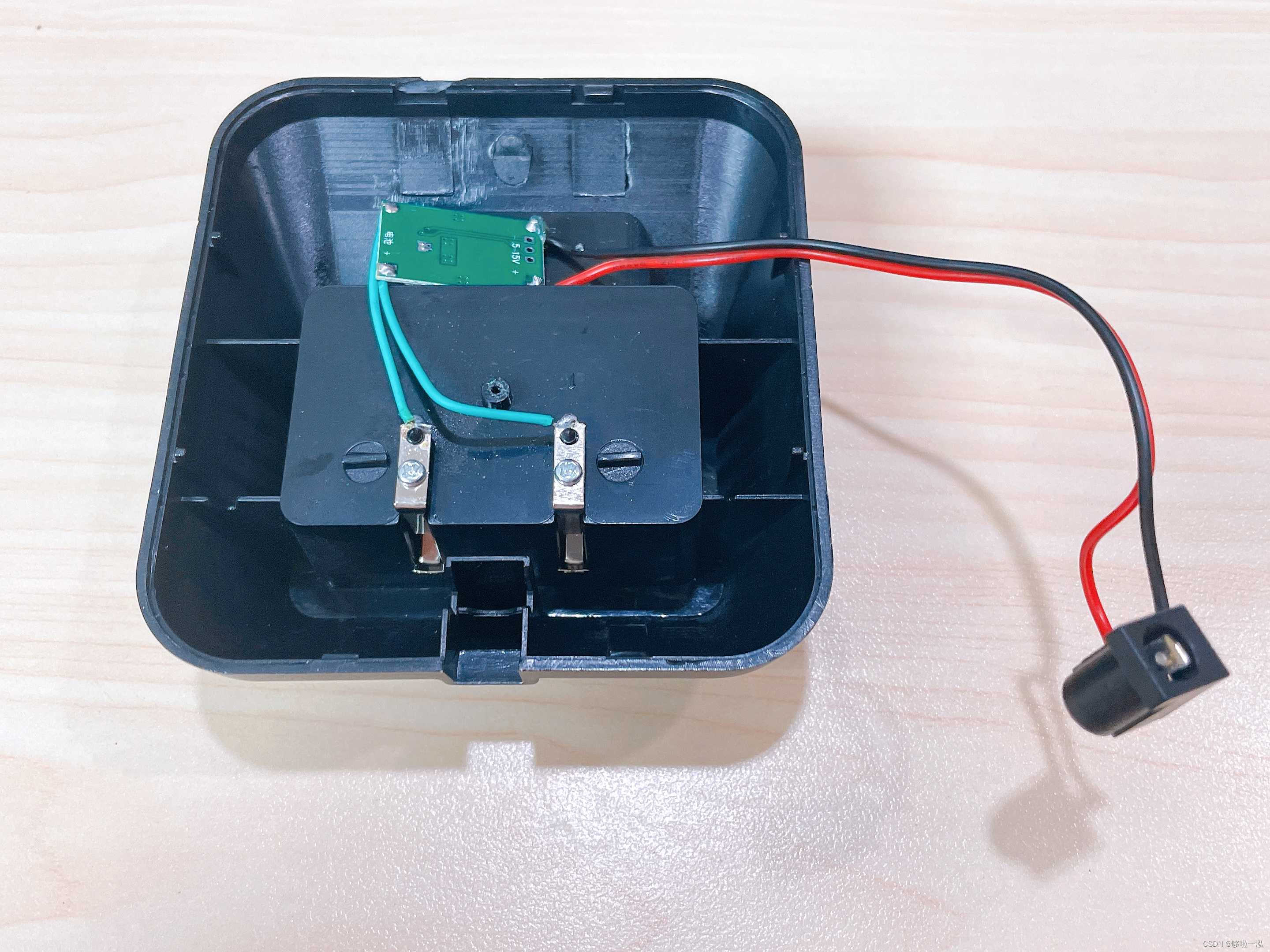

使用导线将TP5100的B+和B-分别焊接到金属片的正负极，使用导线将TP5100的VIN+和VIN-分别焊接到DC母头的正极和负极，短接TP5100的SET跳线，使其能够输出8.4V（不短接则输出4.2V）。

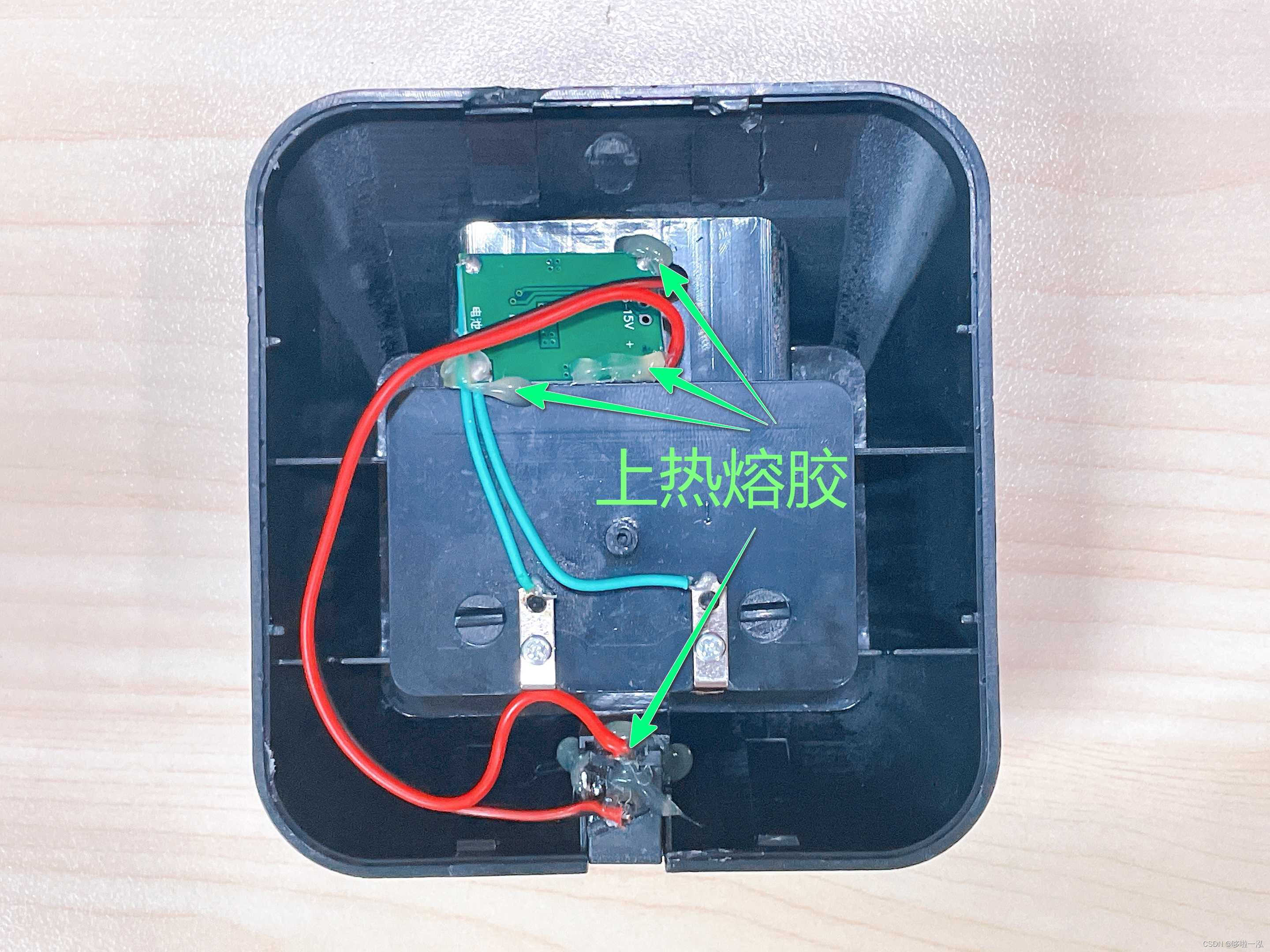

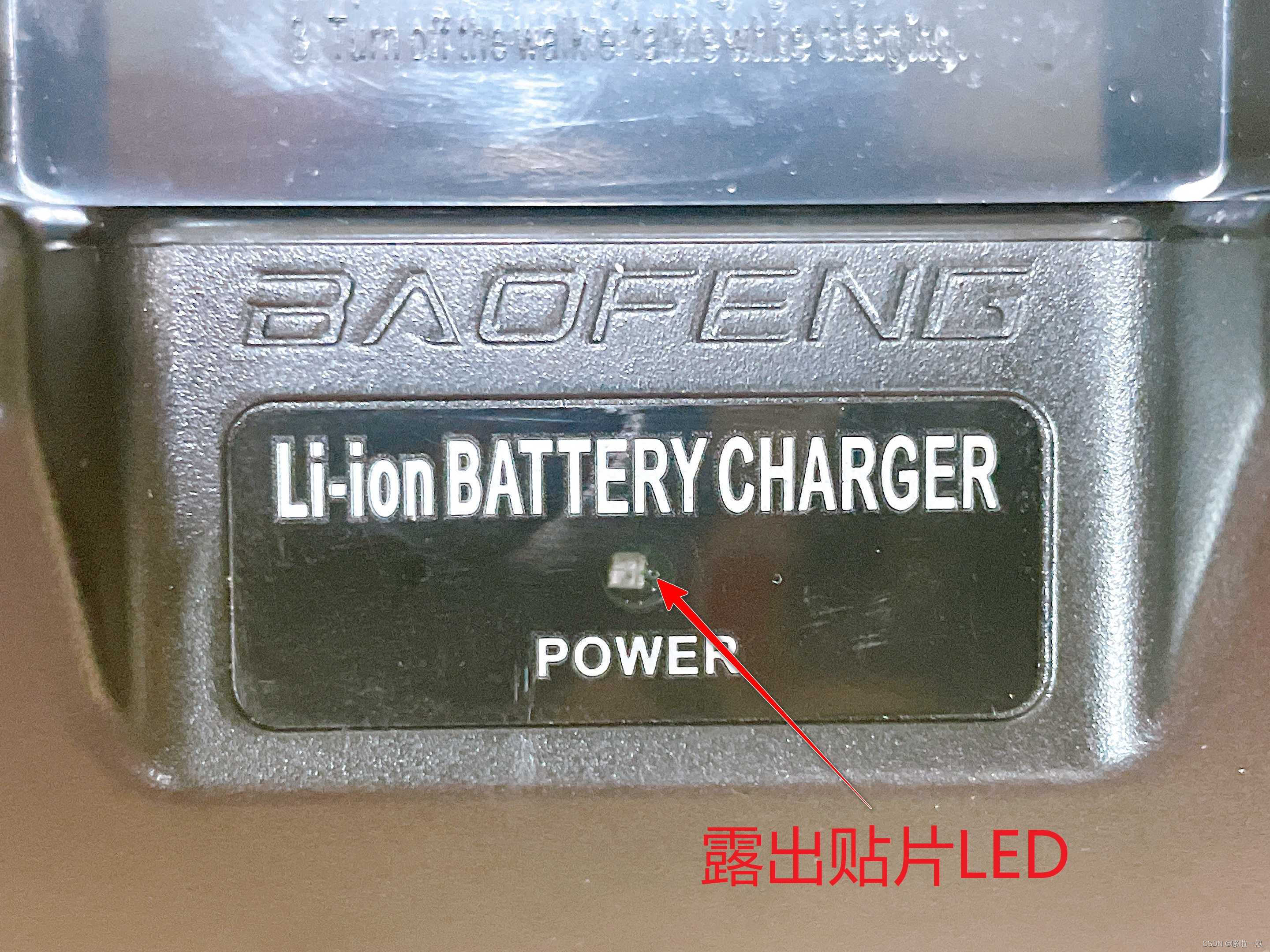

调整TP5100的放置位置，使贴片LED能露出来。

给TP5100和DC母座上热熔胶。

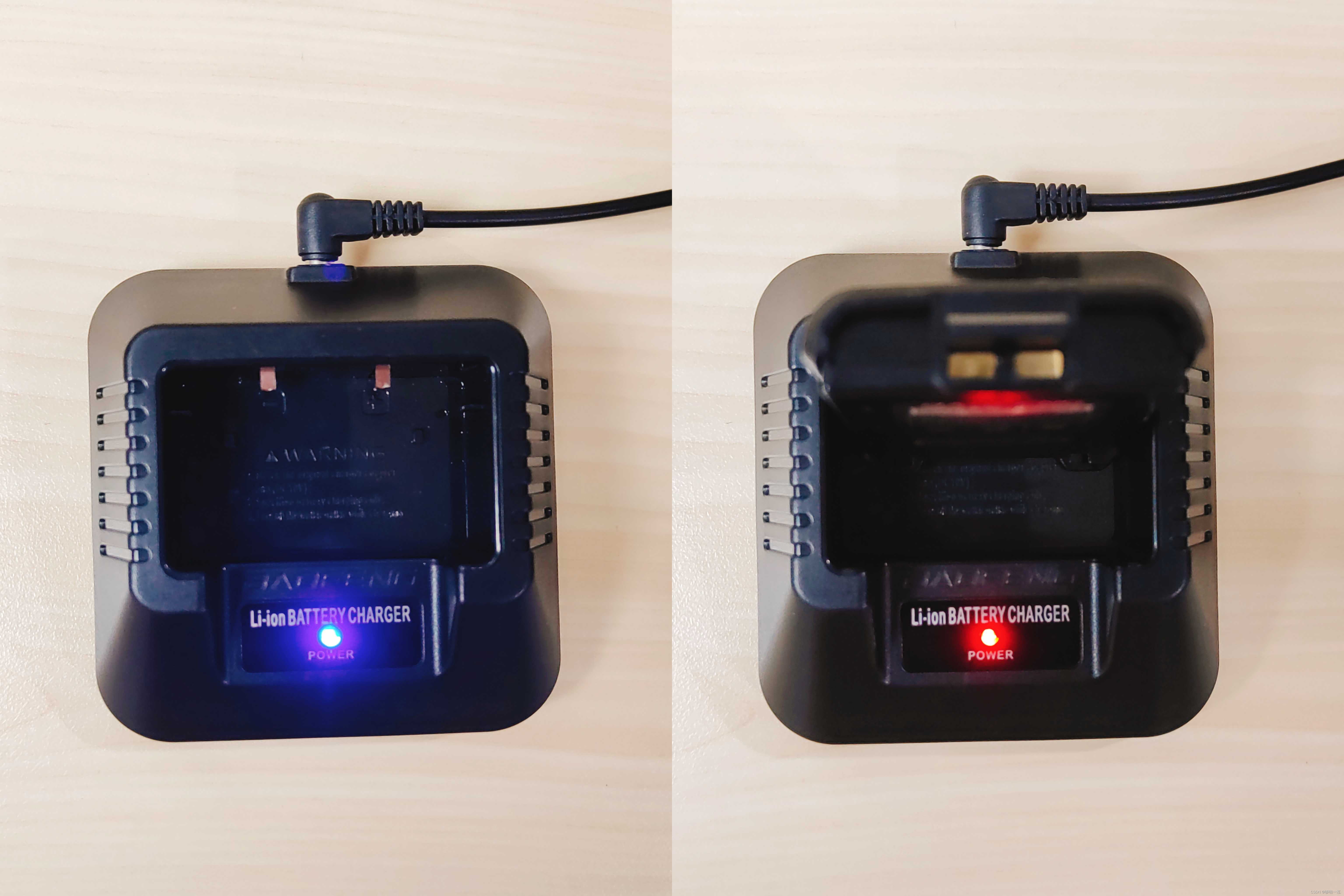

重新合盖，任务完成。改装后的USB座充支持宽电压输入，并且应对大电流的能力更强。对于8.4V到15V的输入，它都能正常工作。需要注意的是，TP5100的电路是降压电路，不是升压电路，不能用USB直接转DC输入，5V的输入只能为3.7V的电池充电（SET跳线未短接时）。空载/充满时LED发出蓝光，充电时LED发出红光。
