Altium Designer 20第二十一二十二课自学笔记--来自b站凡亿

第二十一课导入常见报错解决办法（unkow pin及绿色报错等）

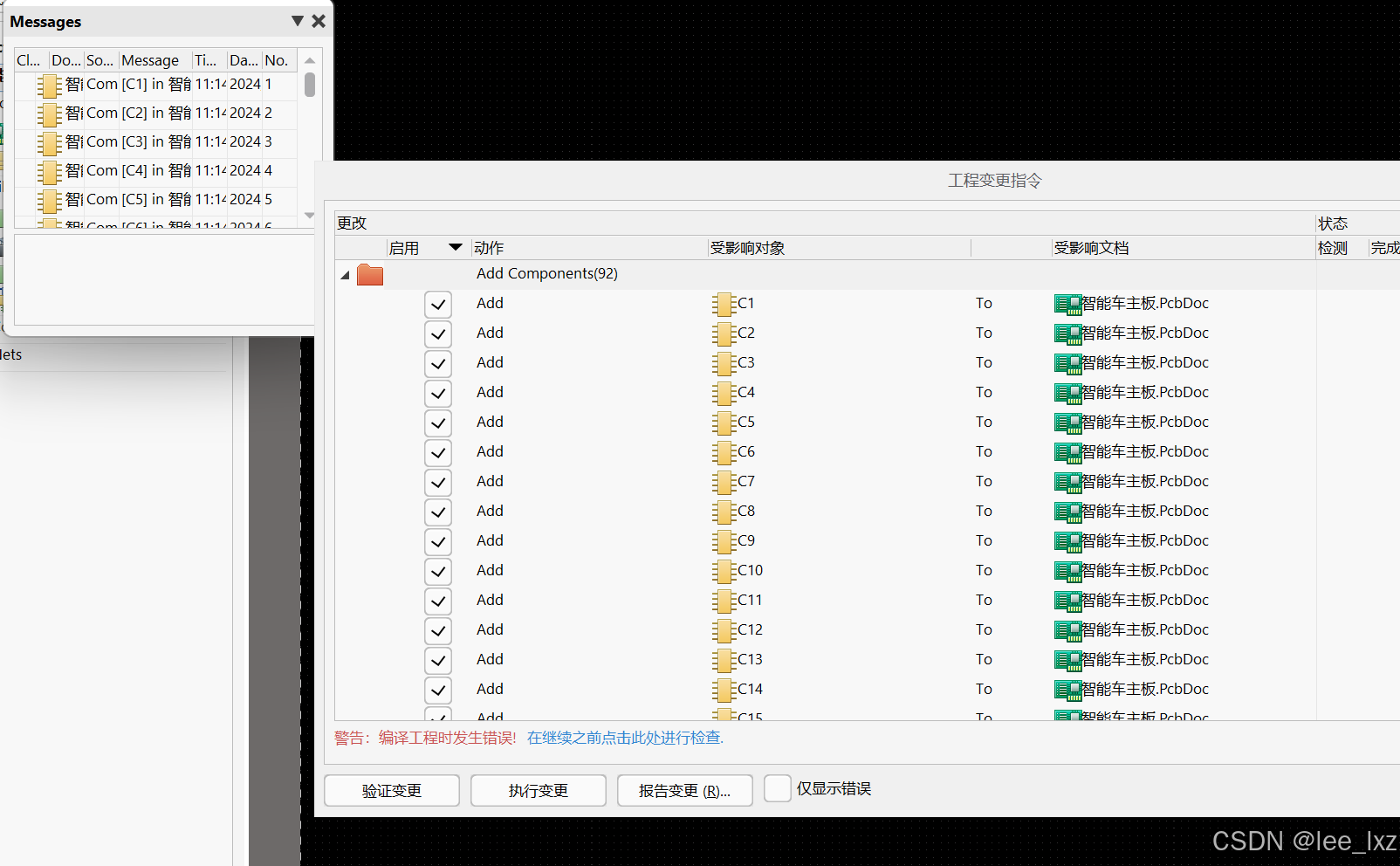

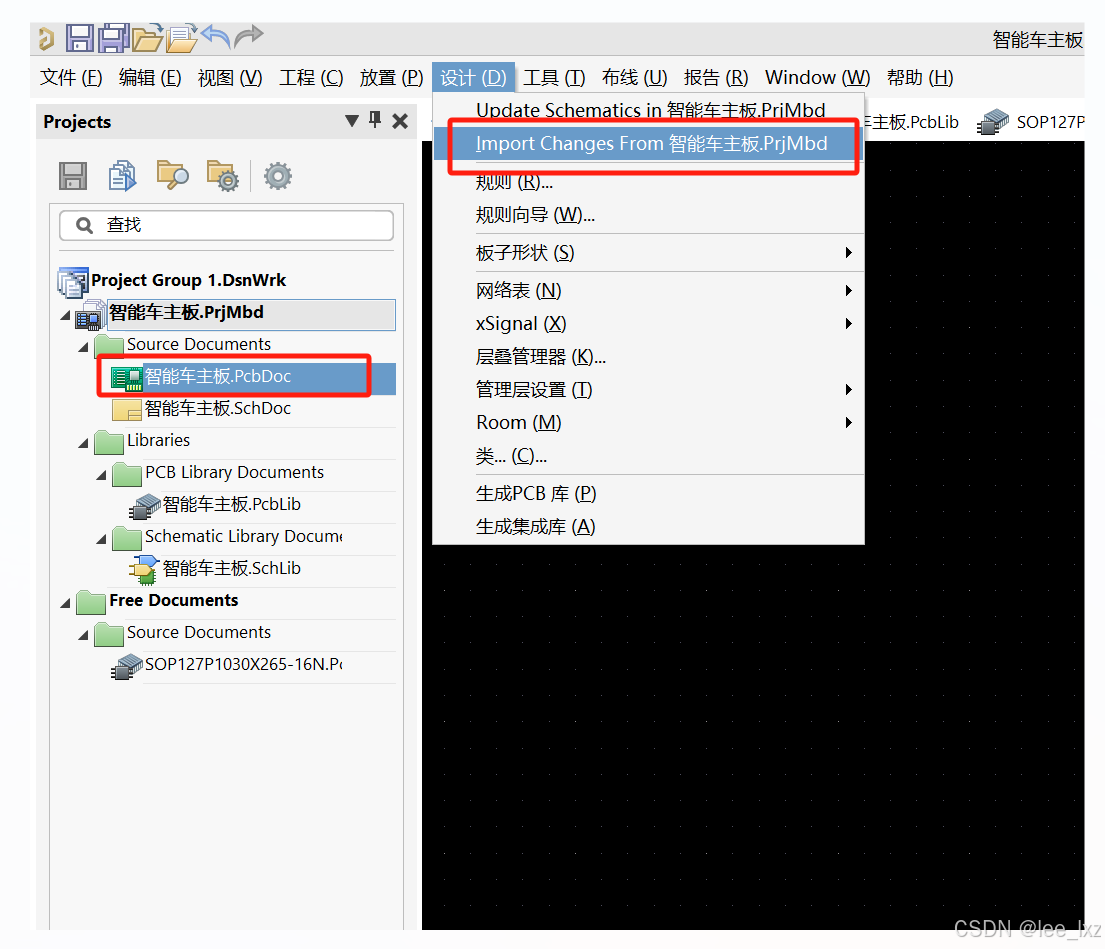

先在pcb界面把元器件导入import

如果是原理图界面就用update

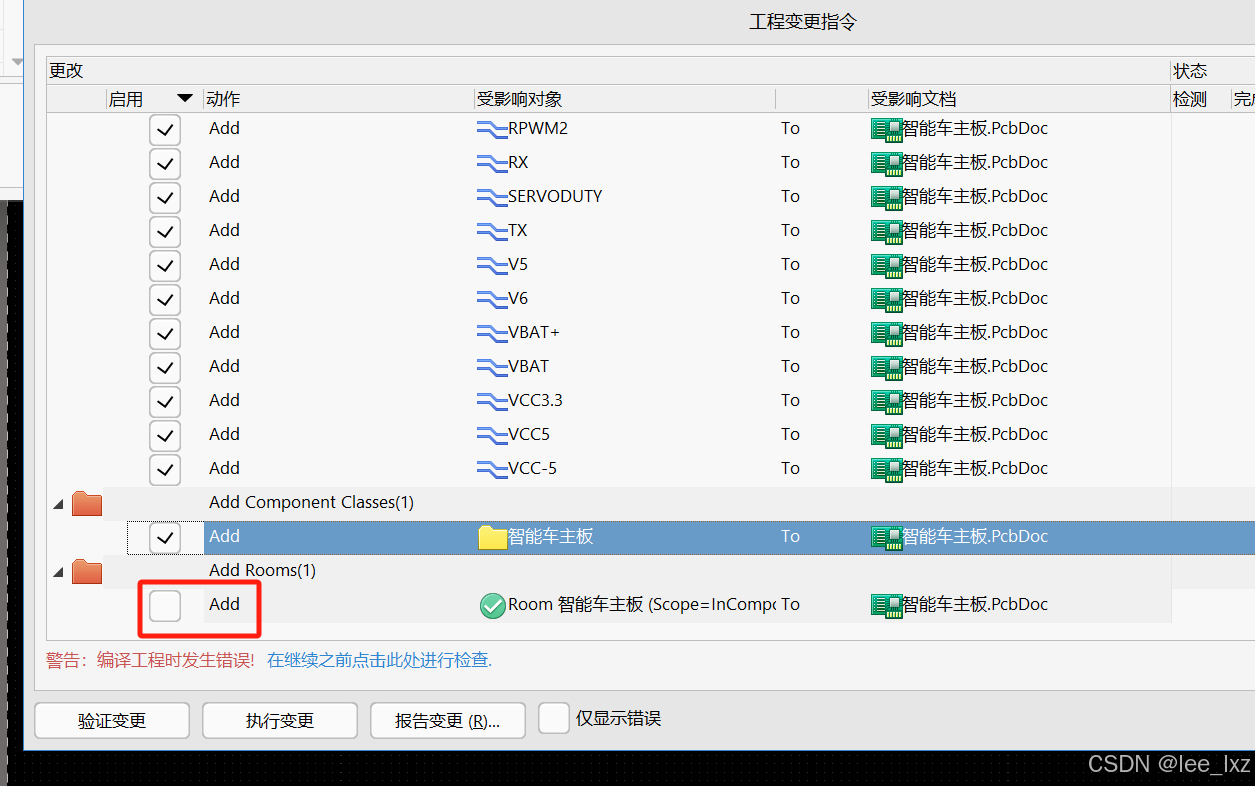

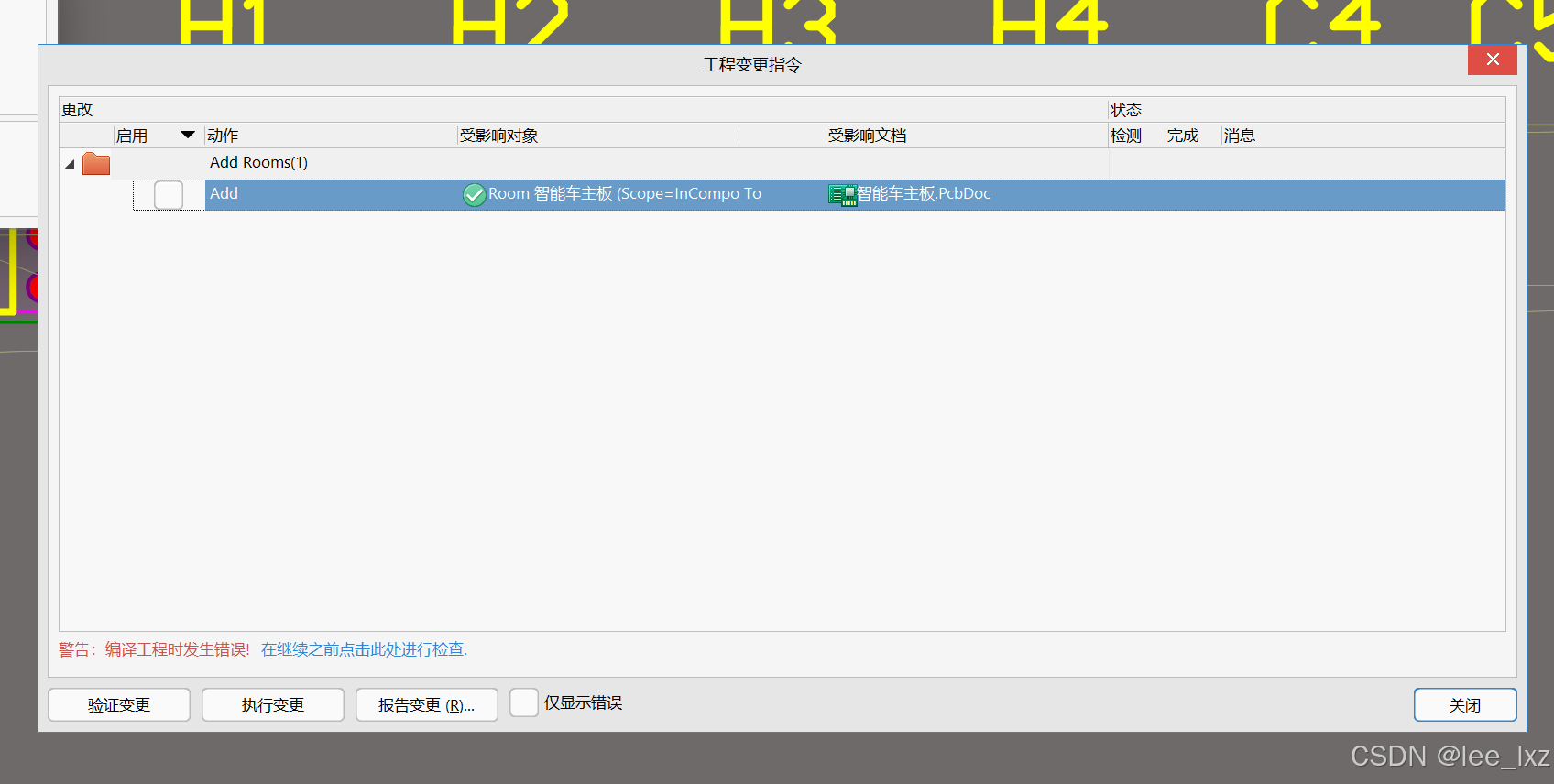

room一般不选

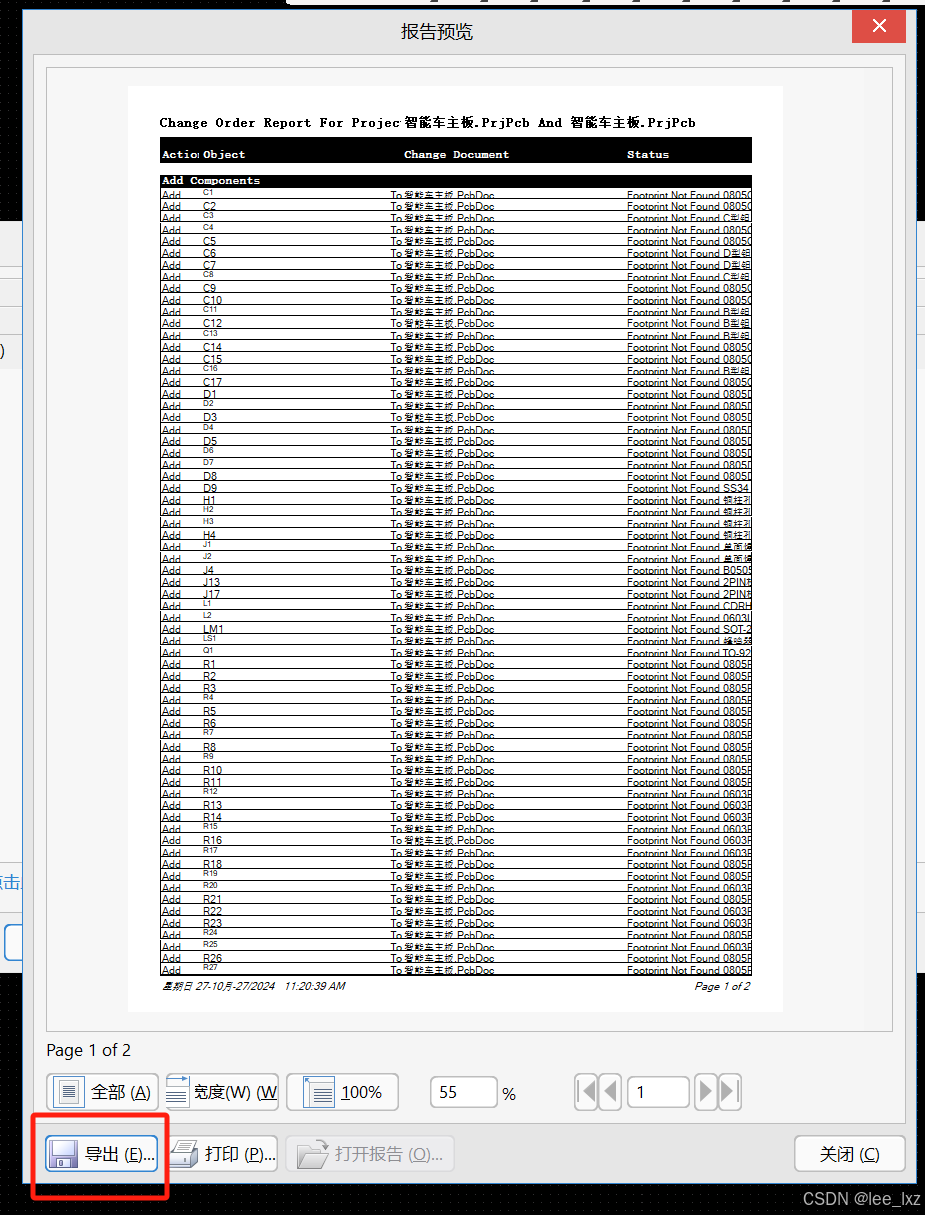

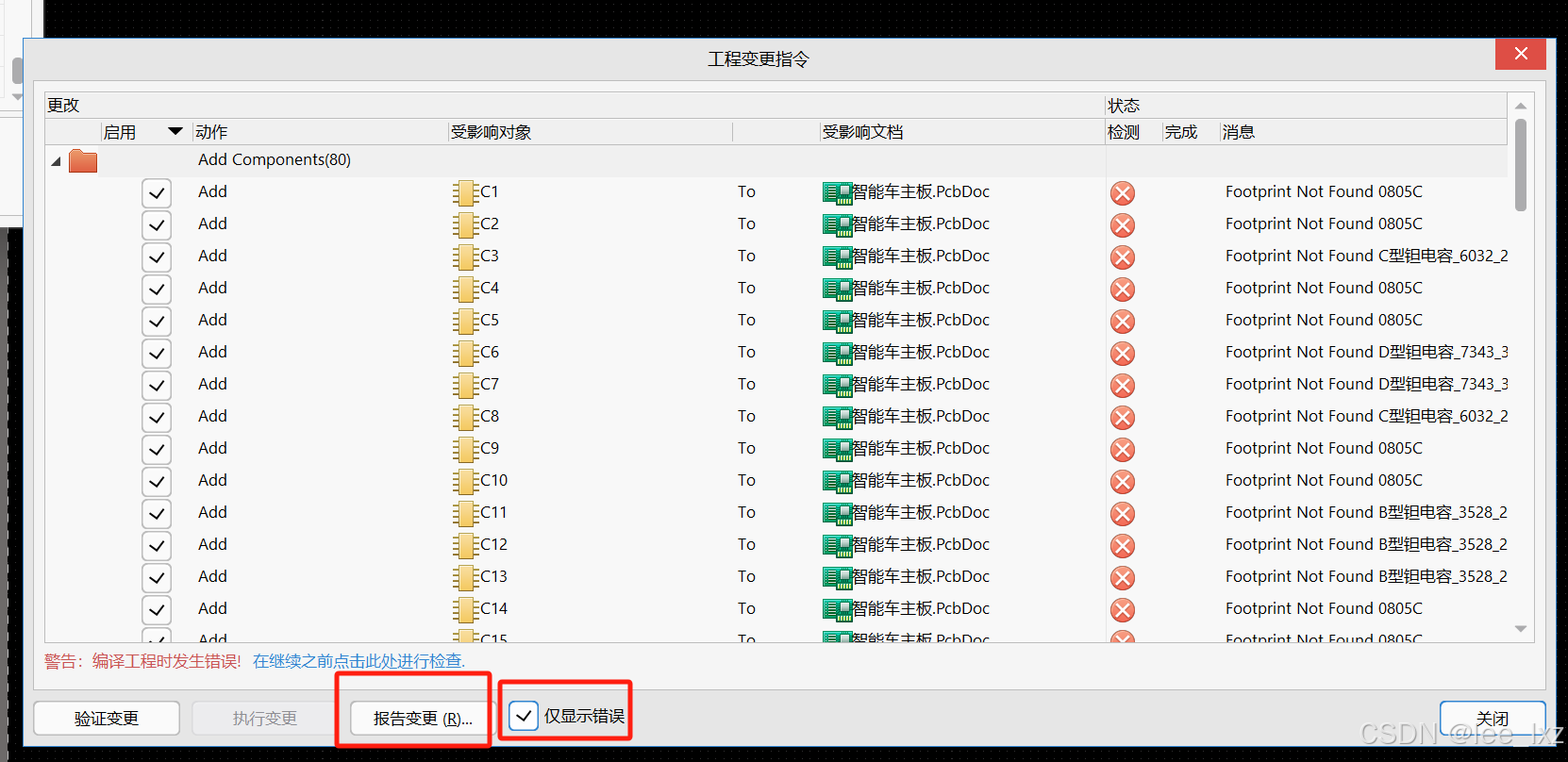

反正有很多错误，导出错误

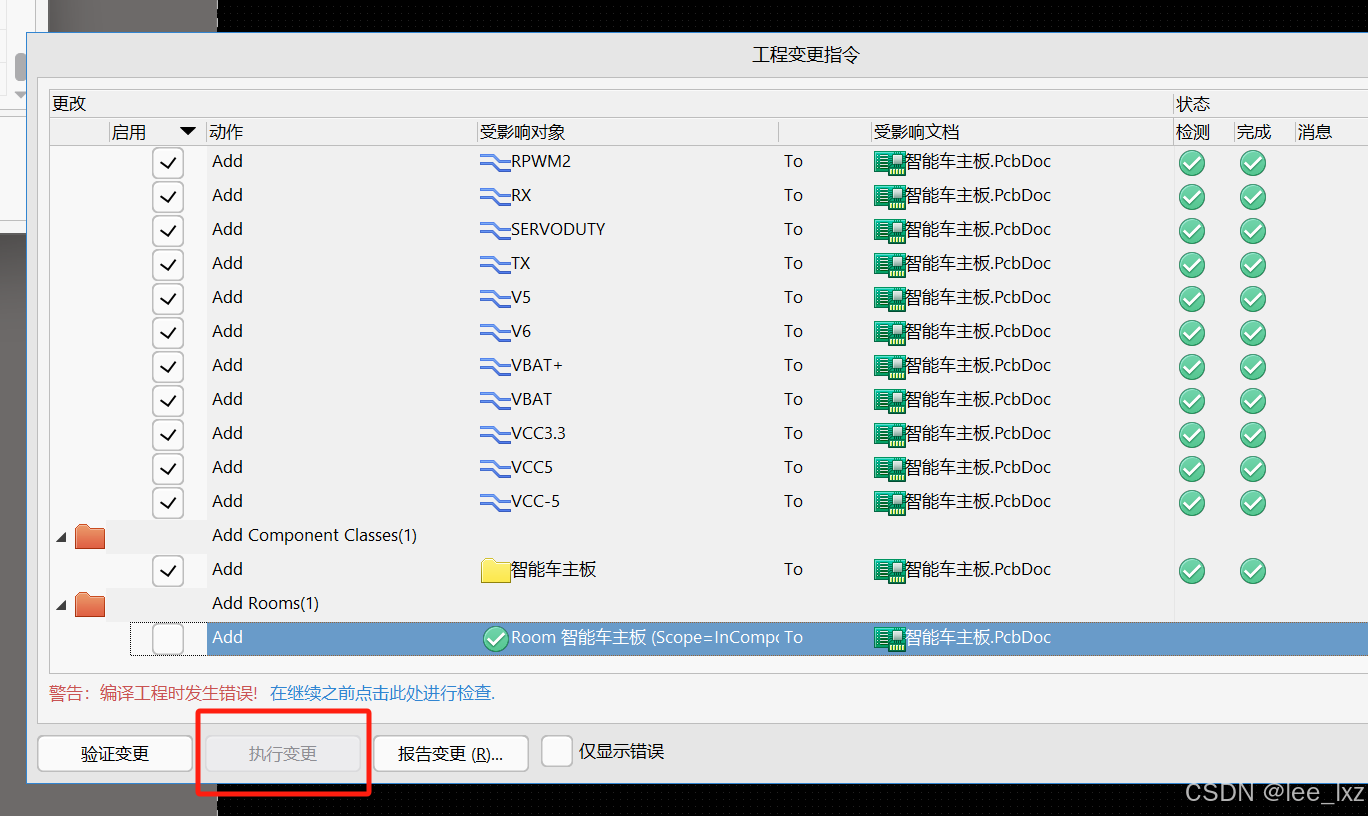

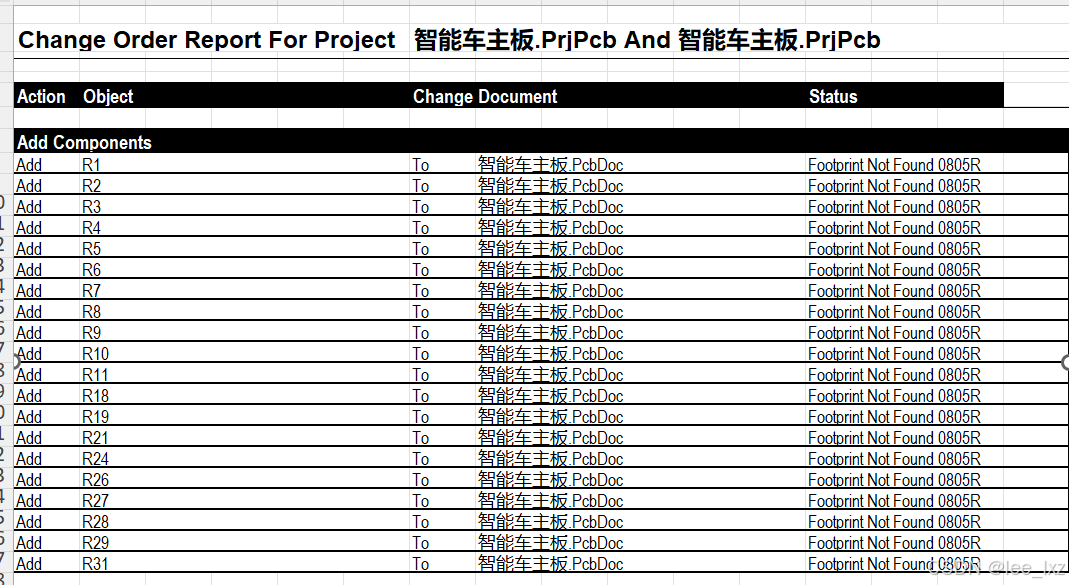

执行变更后就会有元器件出来，之后查看报错的表格

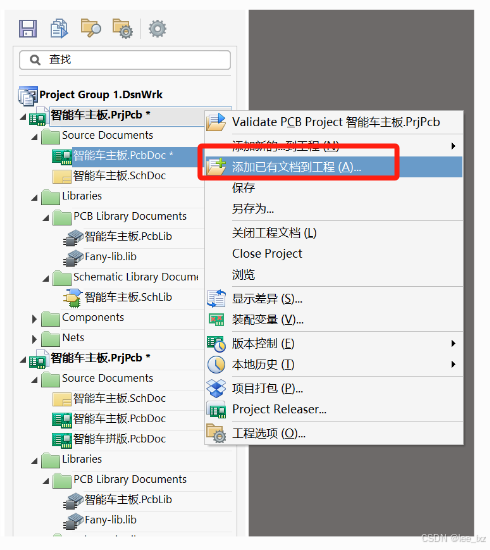

以下是没有封装，把设计素材里fany（这是别人的pcb库），复制粘贴到自己工程下，然后再到AD上添加到当前工程

然后再别人的pcb库里找到缺失的封装，复制粘贴到自己的pcb库里，之后保存重新import 导入元器件，把新的错误导出，根据错误找到元器件

快捷键：找到元器件J+C

注意：元器件的封装要对上boom表的内容，这里容易出现错误元器件的封装对应错误

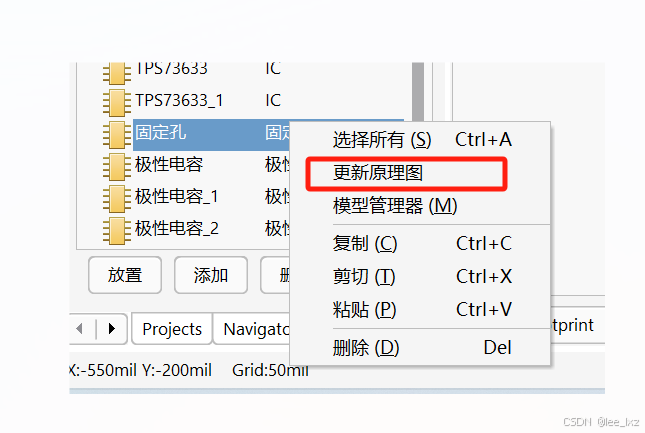

注意：修改元器件的原理图时要更新原理图

这就是没有问题了

总结：unkonw pin 的原因

1.没有封装

2.封装管脚缺失（元件库是6脚，pcb封装可能只有四个脚）

3.管脚号不匹配（元件库的管脚号和pcb封装的管脚号要对应）

第二十二课常见绿色报错的消除

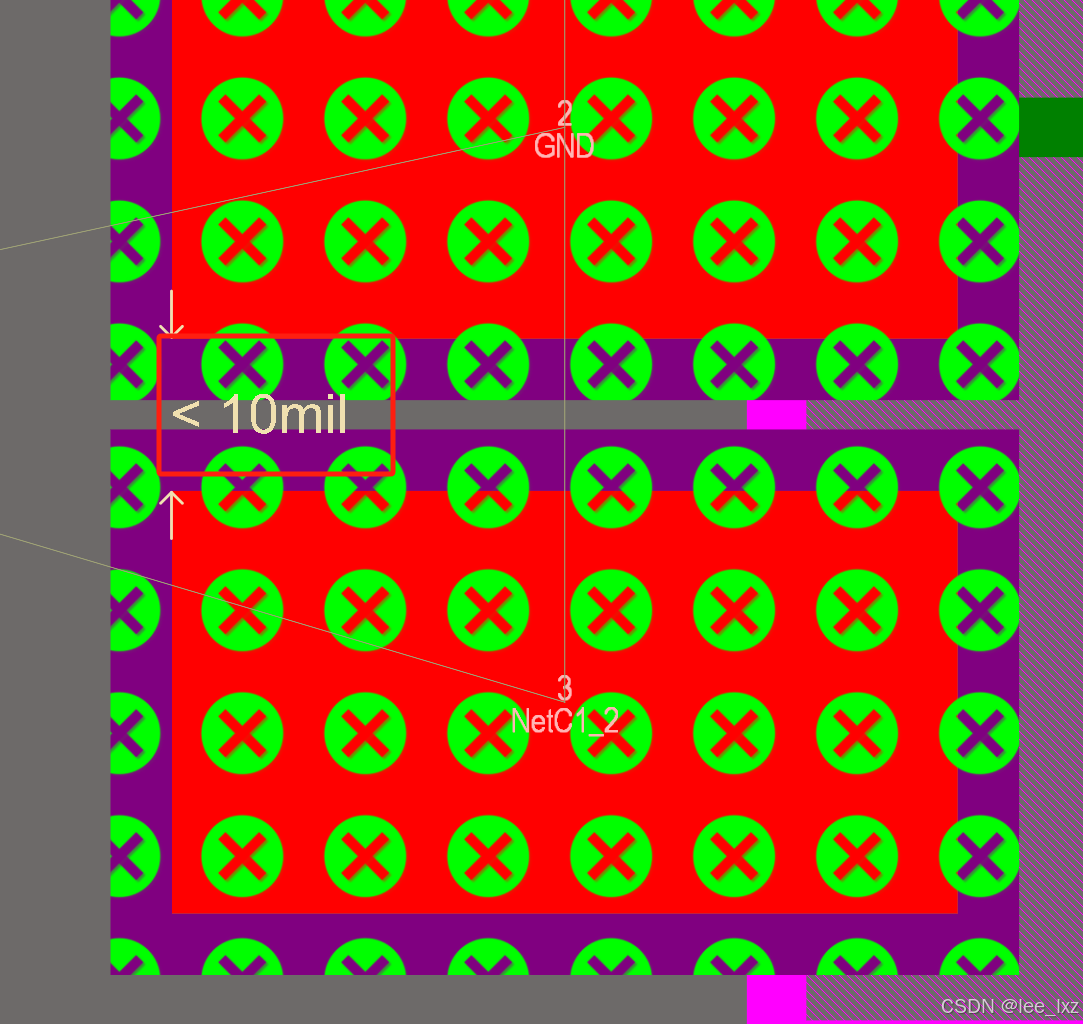

以下就是绿色报错，上下的距离小于10mil

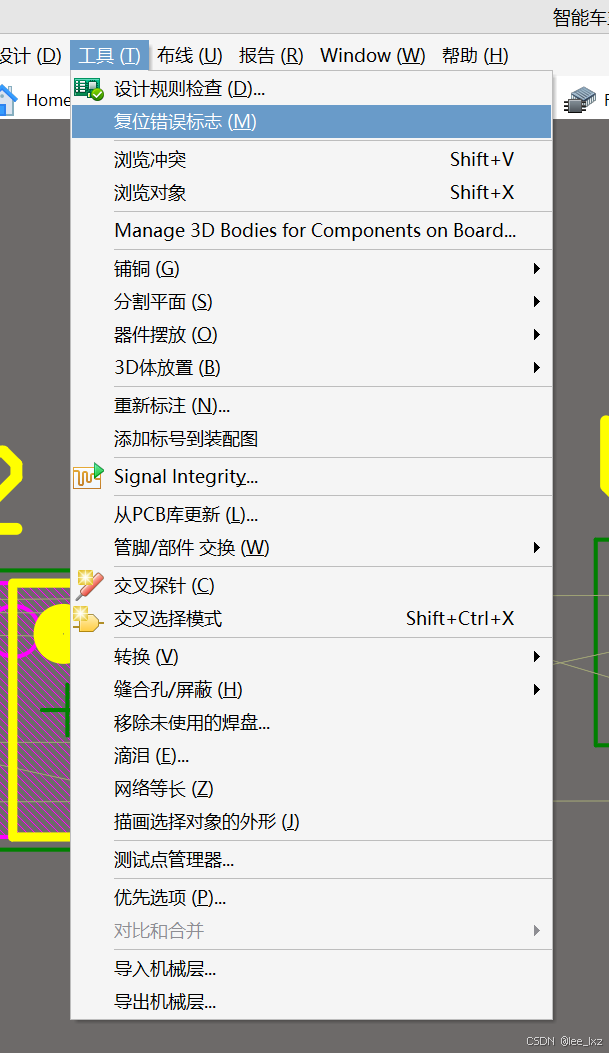

有的情况可以通过复位错误标志去掉，但是有的一移动元器件又有了

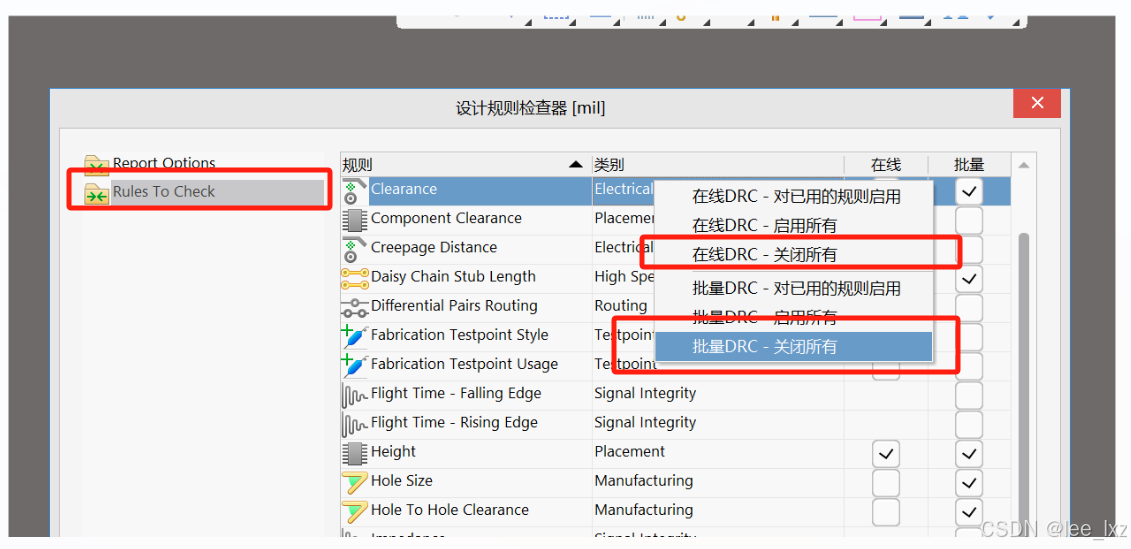

这种绿色报错主要是违背规则的设置：解决办法，把不需要的规则取消掉

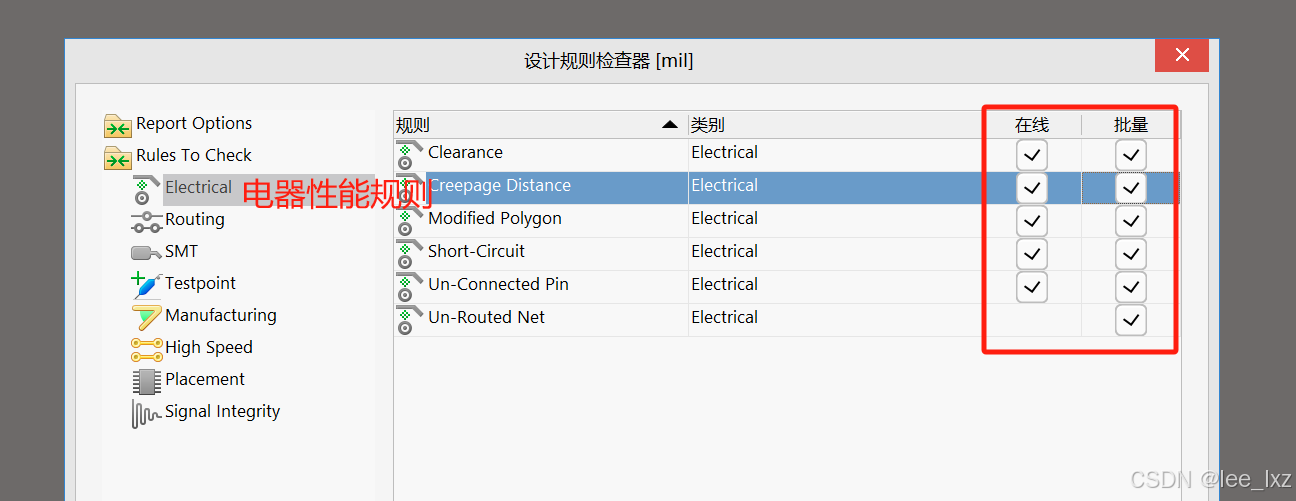

主要保留线宽规则、器件间隔规则、短路规则、开路规则

保留电器性能规则

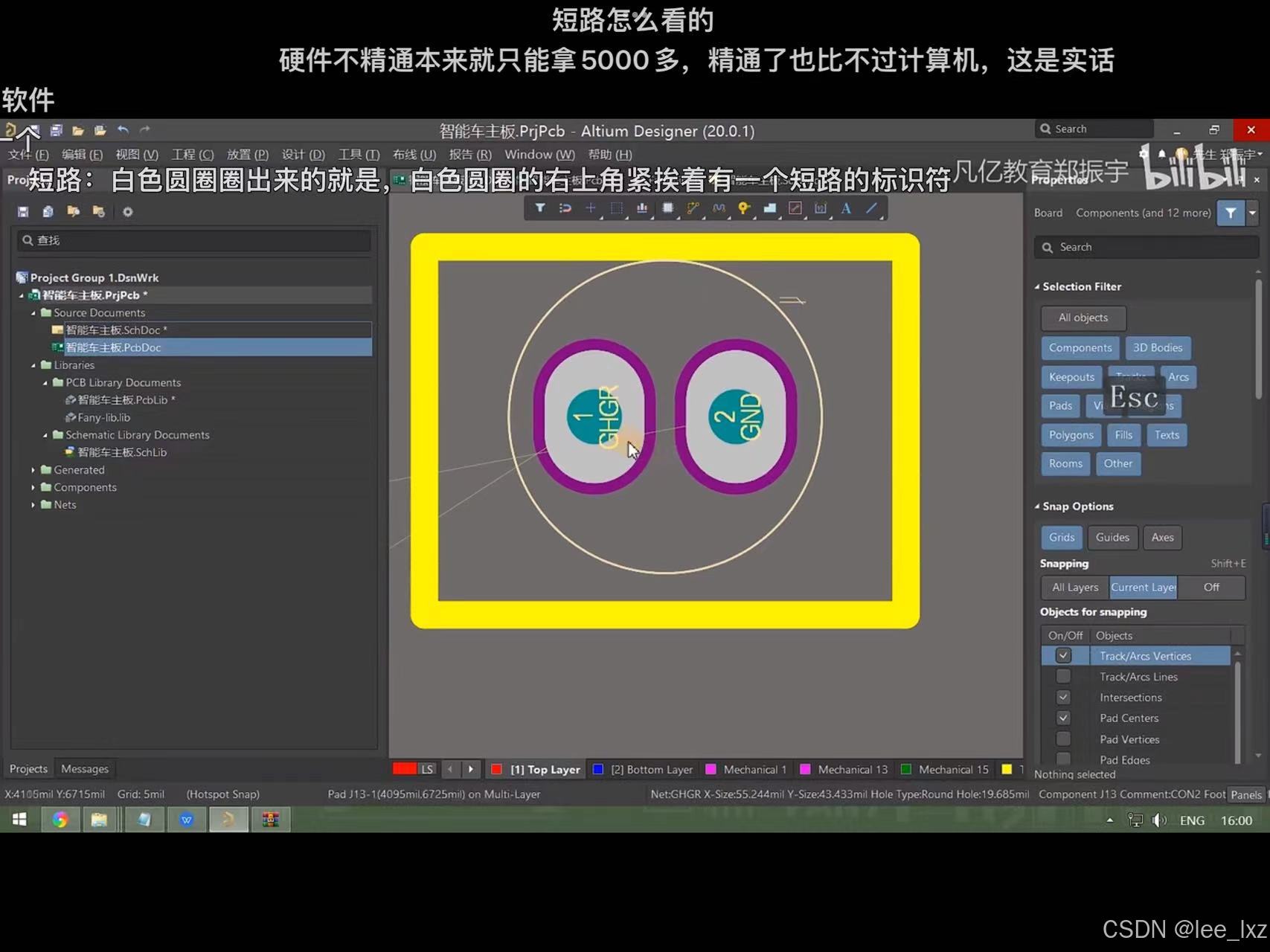

以下就是pcb短路

他的引脚properties（是封装的焊盘参数）的jumper不是0，重做封装是最好的解决方法
