最小可分辨对比度的测试涉及选择对比度靶板，调整照度，使用USAF1951分辨率靶进行观测。1951 USAF测试图用于评估光学成像系统的分辨能力，通过分析能辨认的最大短线组来确定极限。计算分辨力的公式为：分辨力(line-pairs/mm)=2(组序数+((图元序数-1)/6))，并可结合线对数和光管焦距计算空间分辨率。
最小可分辨对比度的测试方法如下：
1）选择对比度测试靶板，一般有100%，50%，33.77%，15%，5%。
2）调整照度，确保能够清晰观测到图像中的靶标；
3）利用USAF1951分辨率靶观察找到能够分辨出的靶标。

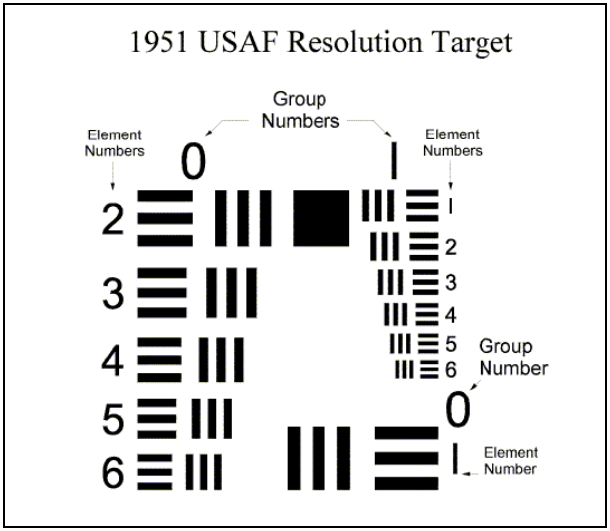

1951 USAF分辨力测试图目前仍广泛地应用于测试光学成像系统（如显微镜和相机）的分辨能力。这种图案包括几组由三条短线构成组合，短线的尺寸从大到小。成像系统无法辩明的最大短线组为其分辨能力极限 。
通常MIL-STD-150A格式包括几层，最大图案构成第一层，位于外围。更小层图案形状不变，从外围向中心逐步缩小。每一层两组，每组包含6个图元，以数字1至6编号。在同一层中，奇数组从右上角开始，其图元从上至下按1至6排列。偶数组的第一个图元在该层的右下角，其余图元在左侧从上至下按2至6排列。分辨力计算式为：分辨力(line-pairs/mm)=2(组序数+((图元序数-1)/6)。

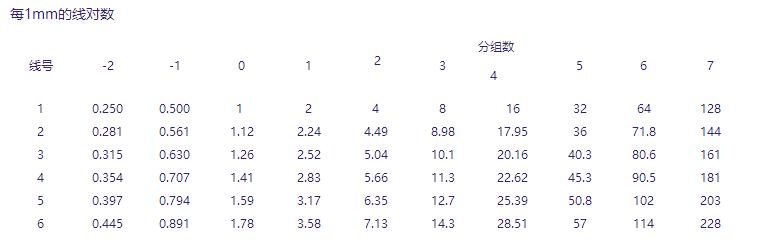

线对数也可以通过查表得到，查表后根据空间分辨率计算公式计算。
空间分辨率=线对数*光管焦距
