大话卷积神经网络（CNN）

CNN介绍

  卷积神经网络（Convolutional Neural Network, CNN）是一种前馈神经网络，它的人工神经元可以响应一部分覆盖范围内的周围单元，对于大型图像处理有出色表现。
  卷积神经网络（Convolutional Neural Networks / CNNs / ConvNets）与普通神经网络非常相似，它们都由具有可学习的权重和偏置常量(biases)的神经元组成。每个神经元都接收一些输入，并做一些点积计算，输出是每个分类的分数，普通神经网络里的一些计算技巧到这里依旧适用。
  所以哪里不同呢？卷积神经网络默认输入是图像，可以让我们把特定的性质编码入网络结构，使是我们的前馈函数更加有效率，并减少了大量参数。

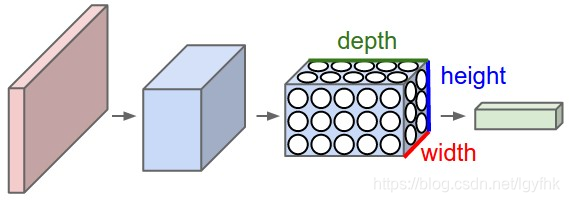

  卷积神经网络利用输入是图片的特点，把神经元设计成三个维度 ： width, height, depth(注意这个depth不是神经网络的深度，而是用来描述神经元的) 。比如输入的图片大小是 32 × 32 × 3 (rgb)，那么输入神经元就也具有 32×32×3 的维度。一个卷积神经网络由很多层组成，它们的输入是三维的，输出也是三维的，有的层有参数，有的层不需要参数。下面是图解：
卷积神经网络通常包含以下几种层：

• 卷积层（Convolutional layer），卷积神经网路中每层卷积层由若干卷积单元组成，每个卷积单元的参数都是通过反向传播算法优化得到的。卷积运算的目的是提取输入的不同特征，第一层卷积层可能只能提取一些低级的特征如边缘、线条和角等层级，更多层的网络能从低级特征中迭代提取更复杂的特征。
• 线性整流层（Rectified Linear Units layer, ReLU layer），这一层神经的活性化函数（Activation function）使用线性整流（Rectified Linear Units,
  ReLU）。
• 池化层（Pooling layer），通常在卷积层之后会得到维度很大的特征，将特征切成几个区域，取其最大值或平均值，得到新的、维度较小的特征。
• 全连接层（ Fully-Connected layer）, 把所有局部特征结合变成全局特征，用来计算最后每一类的得分。

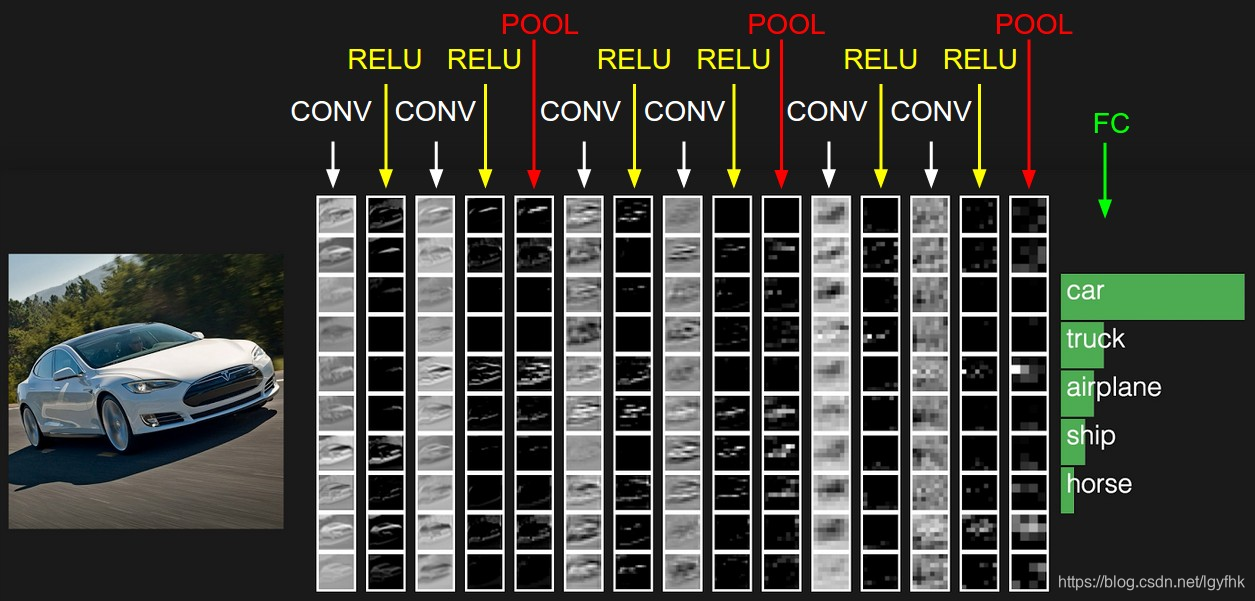

一个卷积神经网络各层应用实例：

卷积运算

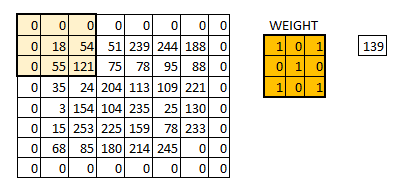

  如上图所示，CNN的运算是由三个部分组成的，第一部分原始数据对应的左图， 第二部分滤波器也可以称之为卷积核中间的那个图。第三部对应的是图像的右边代表原始数据和卷积核运算的结果。

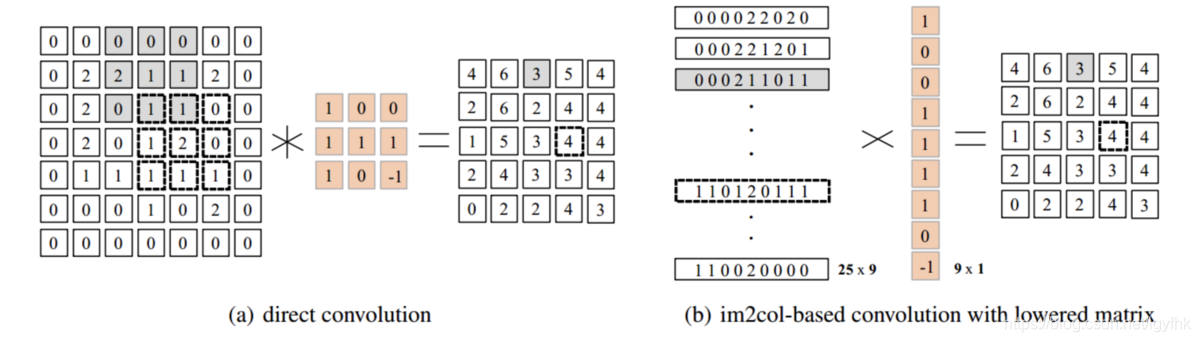

  im2col操作是用来优化卷积运算，它的核心是将卷积核感受野的转化成一行（列）来存储，优化运算速度，减少内存访问时间。

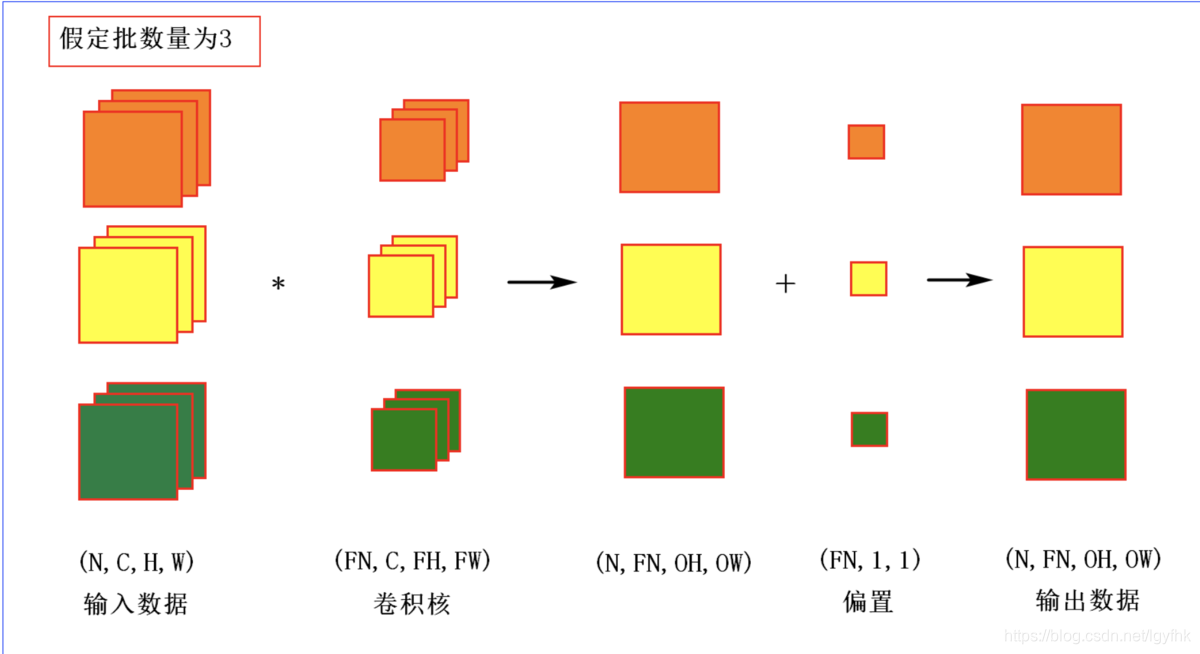

上面描述的是二维的情况，当三维的时候，示意图如下

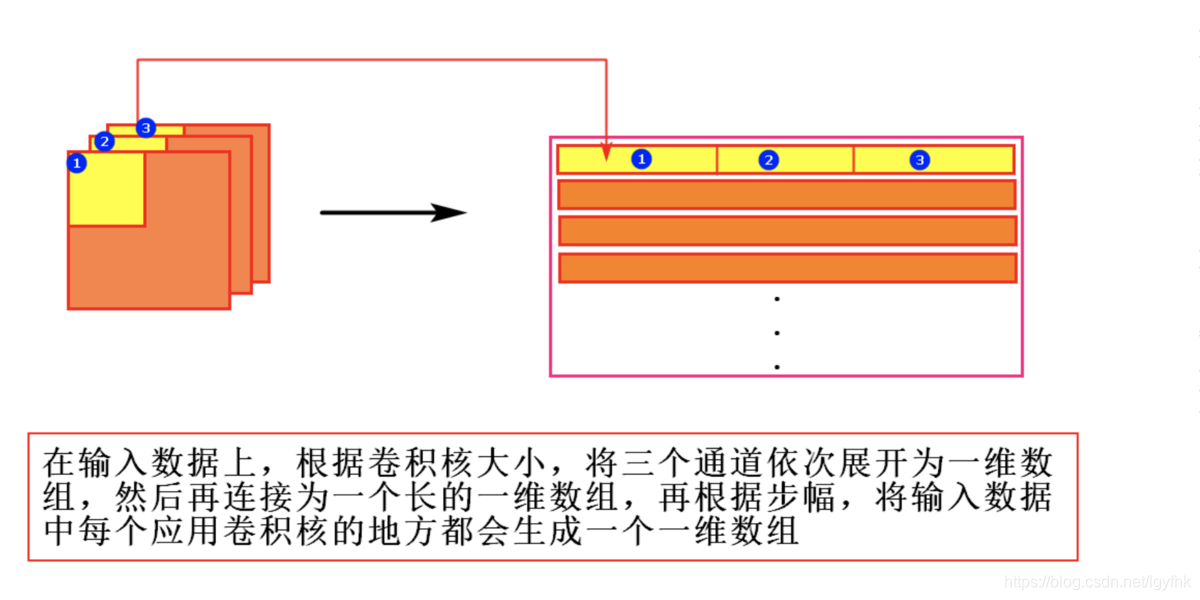

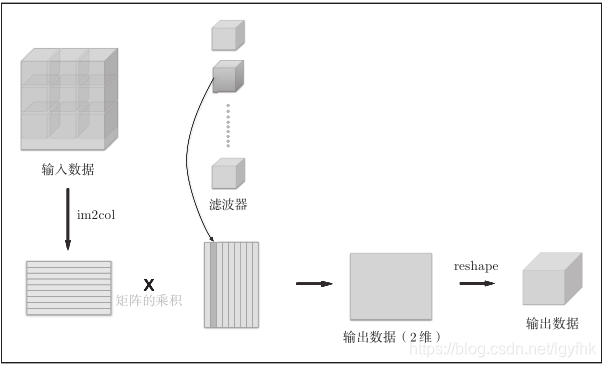

 im2col 操作示意图:
 对于卷积核,将卷积核展开处理:

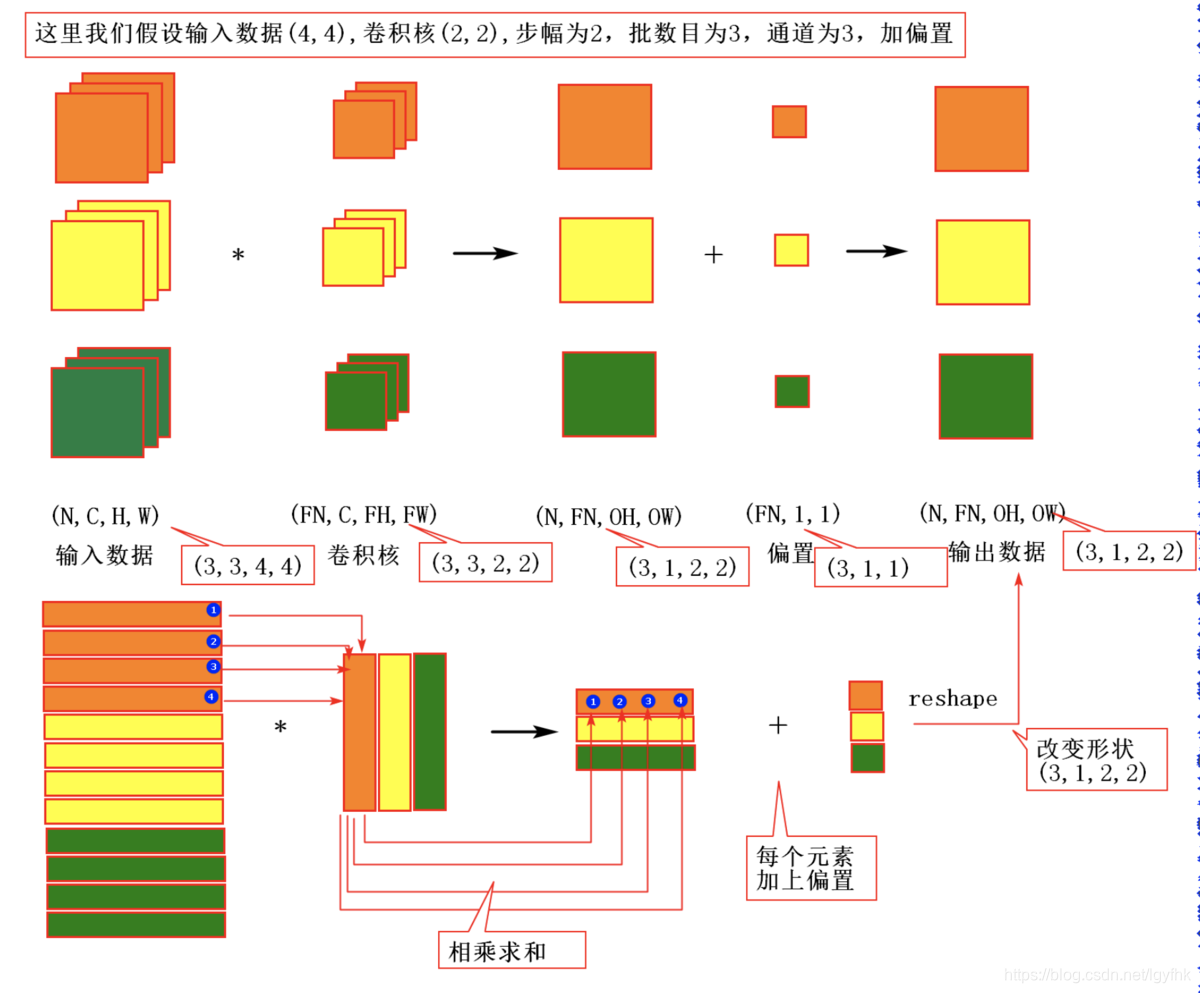

 将输入图像得到的矩阵与卷积核展开后的列做矩阵乘法(可以大批量加速),得到结果后进行col2im操作复原结果:
 im2col 代码展示:

def im2col(input_data, filter_h, filter_w, stride=1, pad=0):
    """
    Parameters
    ----------
    input_data : 由(数据量, 通道, 高, 长)的4维数组构成的输入数据
    filter_h : 滤波器的高
    filter_w : 滤波器的长
    stride : 步幅
    pad : 填充

    Returns
    -------
    col : 2维数组
    """
    N, C, H, W = input_data.shape
    # 第二步计算输出卷积核的高度和宽度
    out_h = (H + 2*pad - filter_h)//stride + 1
    out_w = (W + 2*pad - filter_w)//stride + 1
    # 填充padiing 只填充H,W维度的
    img = np.pad(input_data, [(0,0), (0,0), (pad, pad), (pad, pad)], 'constant')
    col = np.zeros((N, C, filter_h, filter_w, out_h, out_w))

    for y in range(filter_h):
        y_max = y + stride*out_h
        for x in range(filter_w):
            x_max = x + stride*out_w
            # y:y_max:stride是指从y到 y_max,每次移动stride
            # 一次性取[out_h *stride,out_w *stride]大小的数据，放入新矩阵中
            col[:, :, y, x, :, :] = img[:, :, y:y_max:stride, x:x_max:stride]
            # print(col)
    # 原来shape是(N,C,filter_h,filter_w,out_h,out_w)
    # 在进行组合时，先把横向的所有分块排列好，然后排列不同通道的，最后排列不同高度的
    # 即顺序是filter_w --> C --> filter_h
    col = col.transpose(0, 4, 5, 1, 2, 3).reshape(N*out_h*out_w, -1)
    return col

池化

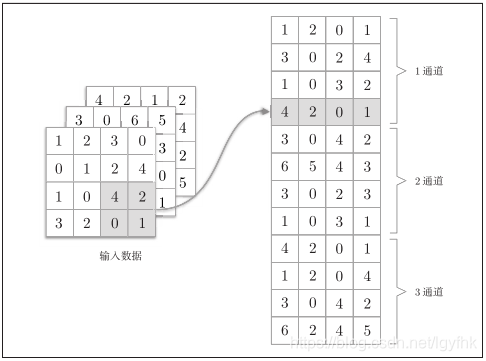

  池化层的实现和卷积层相同，都使用 im2col 展开输入数据。不过，池化的情况下，在通道方向上是独立的，这一点和卷积层不同。

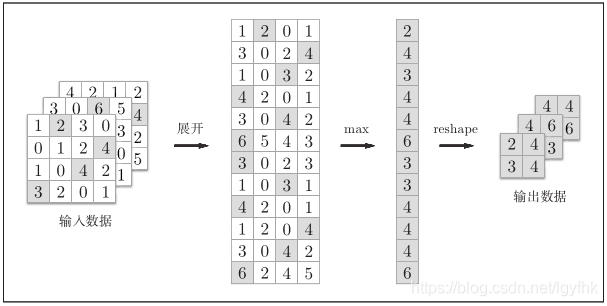

只需对展开的矩阵求各行的最大值，并转换为合适的形状即可，如下图
