DPLVO: Direct Point-Line Monocular Visual Odometry

0 论文总概述

0.1 存在的问题

1.普吕克坐标系下点与直线的距离

2.DSO中，2D点怎么计算深度？

3.为什么说共线信息是先验的，怎么利用的

4.特征点是角点还是光流法的形式

5.怎么在anchor image中用普吕克表示法记录，如何得到的法向量和方向向量

6.后端优化 具体是一个什么过程

7.如何实现的直线匹配？

8.什么情况下

0.2 创新点

0.3 知识点

1需要解决的问题

2论文内容

前言：

直线的表示：普吕克坐标系的表示 L=[m;d]

普吕克坐标系下点线距离：(相当于OX向量)

为什么要用m去减

假设直线为AB,点为X

考虑特殊情况，X在在AB的线段上

大小为、边组成的平行四边形的面积，,(叉乘计算要考虑方向)

普吕克坐标系下的位姿变换矩阵：

普吕克坐标系下直线的变换

2.1直接法

A.光度误差

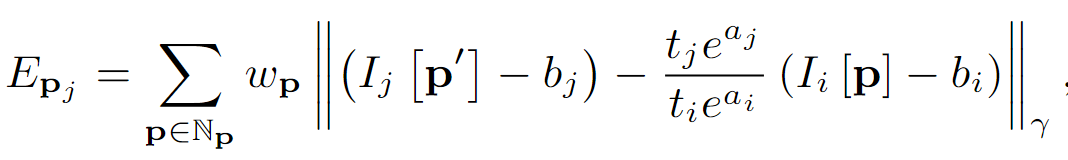

是仿射亮度变换系数？和是第i和j帧的曝光时间？是依赖于梯度的权重因子 是特征点p周围的点 是Huber核

所有关键帧的误差为：

为第i帧的所有特征点，obs(p)为观测值

B.共线约束

(1)3D线段表示

线特征第一次出现的帧为anchor image，其余的帧为associate images

在anchor image中用普吕克表示法记录

先对图像去畸变，相机内参为K。是L在像素坐标系下(还是归一化平面？）的表示，是端点的齐次坐标，是L的端点

像素坐标系下的直线方程：

L的方向向量：

像素平面的法向量：

e1端点的向量（到底是哪个平面？）：

到的角度；相机光心到直线的距离

3D直线L的普吕克表示：（当方向向量是单位向量时，方向量大小就是原点到直线的距离)

其中

（2）Anchor Image中的共线约束

是带有深度信息的在l上的点 在anchor image的Ii下

线上的点在三维下的表示：

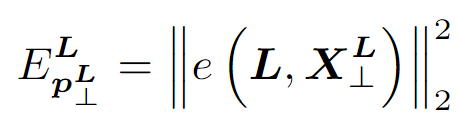

这个点的共线约束：

线上的各个点，可以写成如下结果：

（3）Associate Image 的共线约束

lj 的各个采样点

（4）共线约束：

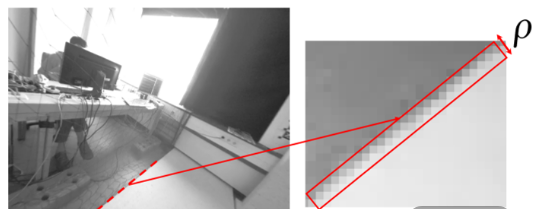

因为图像的运动模糊等问题，线段可能在某个区域模糊，不能确定。把这个区域定位 （大小怎么确定？）

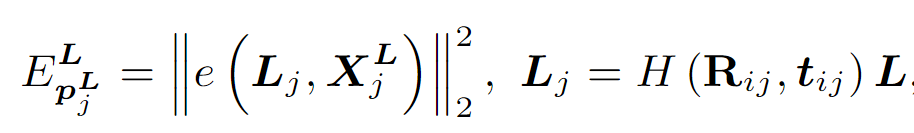

用衡量共线约束

没有像其他人一样对每个直线提取相同的采样点，文章使用固定的长度去分割直线，把分割的线段中梯度最大（点怎么看梯度）的点当作采样点

目的：由于较长的直线一般对其参数的不确定性较小，这种抽样方法可以通过引入更多的点来增加较长直线的权重。

观测到该直线的帧的待定区域，的待定区域

C.误差整体函数

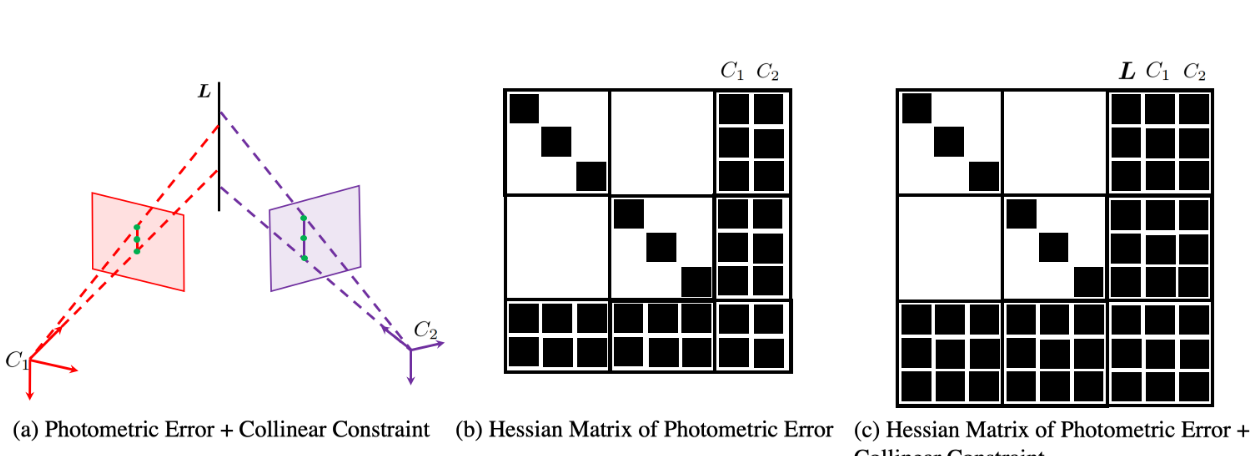

每一个2D直线选3个点？（这里怎么又固定了点的个数？）通过适当的调整可以发现，上述式子构成的矩阵也是稀疏的，因此可以高效求解

D.滑窗优化

（1）边缘化

点特征：采用常规的Schur的边缘化策略。

线特征：没有对线采用边缘化，把过去的观测当作约束，进而优化直线。同时，当anchor image和associate images移出时，添加先验共线约束

（2）先验共线约束

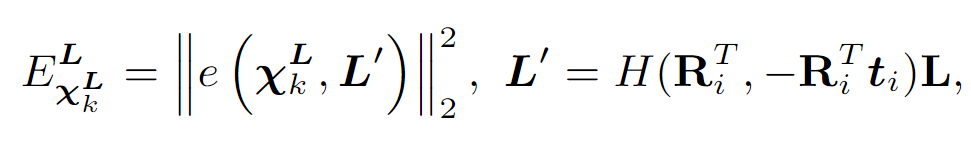

L'是世界坐标系下的直线，Xk 为L的采样点

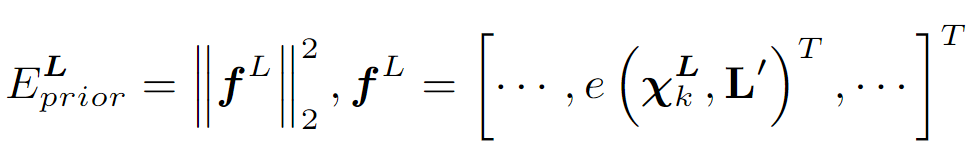

整个直线的先验为：

假设直上有N个采样点，那么f的大小为3N?

(3)简化上述的先验信息

当直线L的anchor image或者associate images关键帧移出滑动窗口时，的矩阵会变大，下面论证此矩阵和N的大小无关

引理1：

A是3N*6, B是6 *2

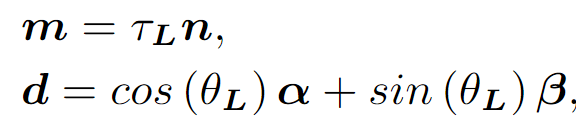

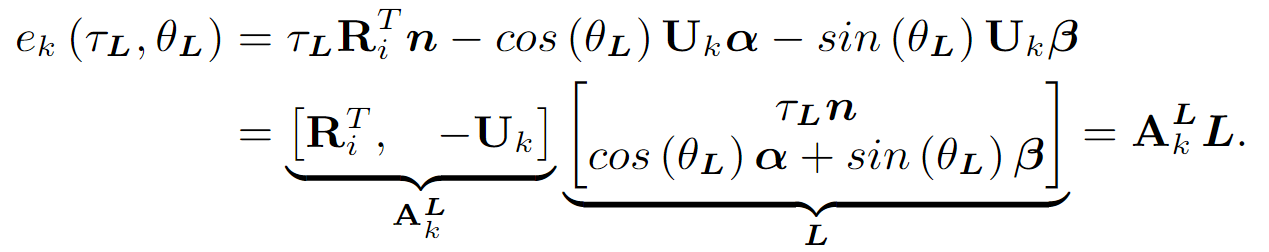

其中L是线的普吕克表示，由下列式子得到

证明：将（4）

代入（16)

得：

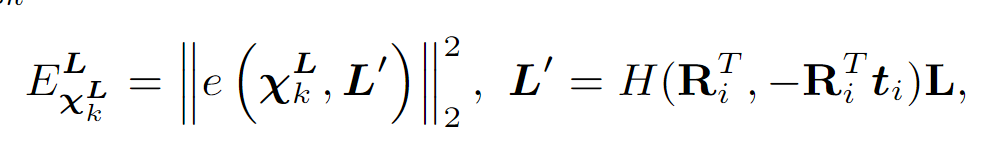

将（8)

带入上式子,得：

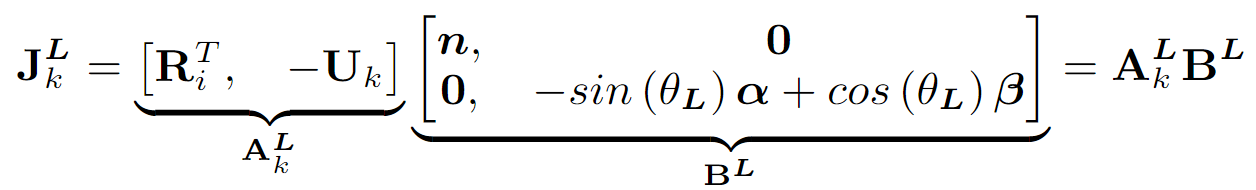

通过上面式子求的雅可比矩阵，写成分母布局的形式

把每一个点的残差合并起来，写成下面形式：

引理2：定义 ；拆解为是

定义的精简版为,大小和线段上点的个数无关，gL 可以在高斯牛顿算法中替代fL

高斯牛顿方法中，gL 中迭代的各项分别为,大小为,N的数量越大，矩阵尺寸越小，计算速度越快

（4）ML的增量计算：为了计算gL ,需要先计算ML ,当N变大时，计算速度会减慢。因此采用一种增量的方式计算ML

前端

检测并初始化用于后端点、线、关键帧位姿

A.线的检测与管理

a.直线检测

包括了线的检测，初始化和匹配

b.合并直线

角度小于阈值且与原点间距离差不多
