A Monocular SLAM System Leveraging Structural Regularity in Manhattan World 论文阅读

A Monocular SLAM System Leveraging Structural Regularity in Manhattan World

0 论文总概述

0.1 主要工作

针对低纹理环境，在曼哈顿世界中进行讨论，把线特征分为平行、正交，共面三种情况。先计算位姿的绝对变换，同时保留相对变换，并在后端对相对变换进行优化，最后修正绝对变换。得到旋转的先验值，在满足共面约束的情况洗，再使用最小二乘等方式计算平移部分。用平行、正交、共面的线进行地图构建，减少运算复杂度

做法概述：1.由点特征获取粗略的相对位姿，再用线特征进行修正。2.绝对位姿指的是相机坐标系旋转到世界坐标系

0.2 创新点

1.可以直接计算曼哈顿方向到相机坐标系的旋转，避免了旋转误差累积的影响

0.3 知识点

1.结构特征指的是世界中有三个方向正交

2.结构世界下，消失方向和当前相机中的一个曼哈顿方向相同

3.结构世界下，相机归一化平面的法向量分量方向和曼哈顿方向相同

4.人造环境比较常用的结构环境

5.结构环境相比与一般环境的优势是能提供更多的约束，从而提高准确度

6.消失点VP的变换，只能约束旋转向量

1 目前还不明白的问题

1.绝对旋转是世界坐标系下还是相机坐标系下？

答：绝对旋转指的是从相机坐标系转到世界坐标系

2.如何用平行、正交、共面的线进行地图构建，同时还能减少运算复杂度？

3.消失点怎么找？

4.是不是只有初始化曼哈顿坐标系，在

5.如何恢复尺度

6.开始是通过点特征计算旋转和平移吗

7.开始时的点特征计算旋转是用的什么方法？不会造成更大的耗时吗？

8.2.3.1怎么在过程中出现的单应矩阵，还有为什么单应矩阵相同需要剔除

9.其他论文也直接使用了Lm的方程，那直线不是也会发生变换吗？

2.论文内容

2.1 共面约束概述

2.1.1 变量命名：

:第i个相机 ；W世界坐标系

2.1.2 平行与正交结构约束

曼哈顿坐标系：

1.曼哈顿坐标系下的方向；

2.曼哈顿世界下，任意一条直线与曼哈顿坐标系的一个方向平行

消失点和曼哈顿方向的关系：

(曼哈顿世界中，所有平行直线荟聚于一个消失点)

消失点表示：（在像素归一化平面上）

消失点与曼哈顿方向满足的关系：为初始时曼哈顿方向

消失方向与曼哈顿方向关系：

消失方向：像素归一化平面相机归一化平面

（第三个消失方向可由其他两个消失方向正交得到，结构特征指的是世界中有三个方向正交）

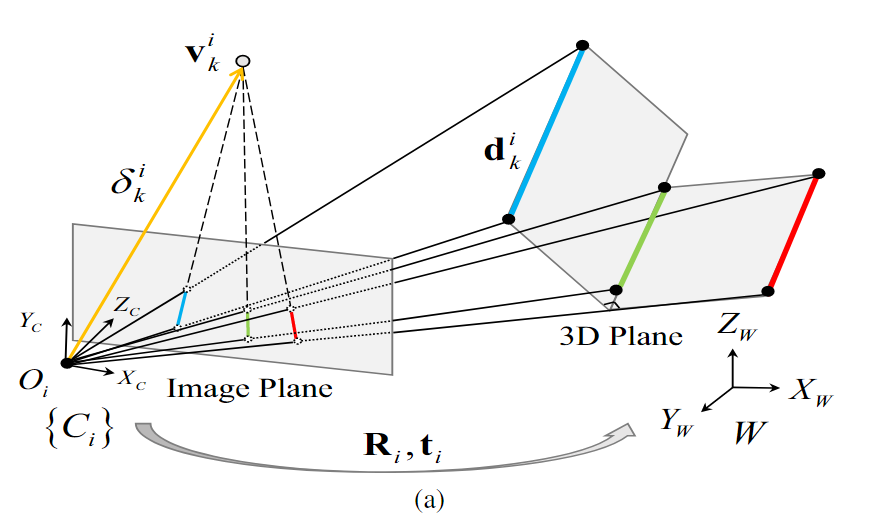

示意图：

2.2 旋转优化

基于正交和旋转的关系进行优化

2.2.1 消失点的提取和曼哈顿方向的初始化

消失点提取：借鉴了Globally optimal consensus set maximization through rotation search的方法

曼哈顿方向提取：以第一帧为世界坐标系，计算曼哈顿方向。来源于，为归一化像素平面的消失点,其中I为单位矩阵。（只有在提取了两个消失点的帧，才进行方向初始化）

2.2.2 通过全局绑定优化绝对旋转

的初始值是通过点特征估计出来的，然后再通过消失点等进行全局优化

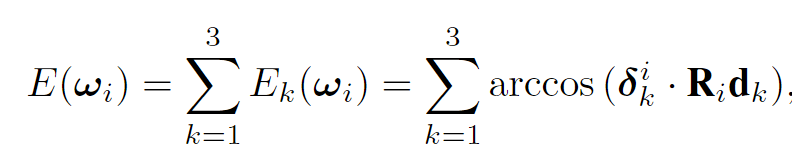

优化旋转的方程：

最右边的意义是使两者夹角最小，若果是正好的情况

其中，和都为单位向量，为的李代数（和都是先验信息，可以从每一帧图像直接获得）

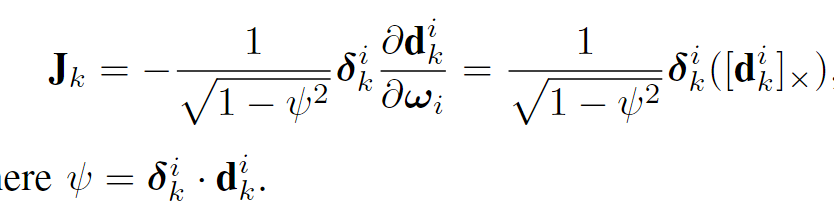

使用LM的方法求解,将最开始估计得作为初值，先求取上面式子的雅可比矩阵： 具体求解为李代数的扰动求导,得到：

优势：通过上述计算R的方法，存在的优势为：直接计算出了从世界曼哈顿方向到当前帧的旋转，因此可以避免旋转误差累积的情况。

2.2.3 相对旋转优化绝对旋转

求解

使用两帧之间的相对旋转继续优化绝对旋转。使用还是消失方向，即与曼哈顿方向还是有关系

建立关系式：

自身叉乘为

因为存在扰动情况，上式不能保证一定成立，所以要建立最小二乘，同时把旋转矩阵用四元数表达，方便后序公式推导。

求解方法？

因为使用的消失方向，所以对于任意两帧都能计算出来很多(理想情况下一帧的消失点只有三个，但是实际中，会存在很多消失点)参与计算的消失点是只有三个还是很多？

利用求解

因为数量多于，为了有效使用所用，使用其他文章提出的一种旋转平均的计算方法。使用一阶近似，将从李群映射到李代数：

其中是已知的李代数，ω包含所有未知的{}待解(由初始化)，E由两个单位矩阵I和多个空矩阵组成。

计算的方法？

再将映射会R

2.3 平移优化

在得到绝对旋转后，再计算平移信息。使用共面约束再归一化平面上得到平移向量，然后再检索尺度，从而恢复尺度

2.3.1 共面特征的识别与匹配

共面约束：

线面约束：，L为3D直线

点线约束：

匹配的线的集合表示:

共面的点满足约束：

线上的点满足约束：

结合上述方程，得到第一幅图的线和第二幅图线上点的约束：

点点约束：

匹配的点的集合表示:

本文方法介绍

目的：计算第一帧与第二帧之间匹配的共面直线和共面点

传统的共面匹配方法，如DLT-RANSAC没有考虑结构特征，会存在噪声等问题。因此本文提出一种新的方法

通过旋转优化部分知道，每一帧都将直线聚为三类,这三类与消失点有关系。

step1：在第i帧和第j帧使用V-junction描述子匹配直线；假设第i帧直线（属于）与第j帧的直线（属于）匹配，则与有关。

注意：假设，匹配，则所有属于这两个类的三维直线平行，但是不一定共面（在第i帧上，所有属于一个类的直线平行，在第j帧上，所有属于一个类的直线平行，二者之间存在相同直线，所以所有直线都是平行的）

把这些直线称为“候选的共面直线”

step2：使用特征线（CL）确定共面的直线。如果是共面的3D直线，那么2D的表达CL是相同的，否则CL表达是不一样的。（简单来说，每一个平面有一个独立的CL），通过CL可以将上述的“候选共面直线”划分到不同平面。

step3：合并直线.如果单应矩阵相同，可以合并（也就是剔除）

step4：由step3得到的单应矩阵H，计算第二帧中匹配的点。这个点怎么确定到底使用哪个单应矩阵？这个点是不是直线上的点

为什么3D的线一定要共面才行，而对点却没有这个要求？

按理来说两帧之间变换的单应矩阵只有一个，难不成两帧之间不同直线有多个单应矩阵？单应矩阵是怎么计算出来的？为什么会存在单应矩阵剔除的情况？

个人思考

对于一般的特征点方法，先假设所有点都位于一个平面，如在第i帧上的点变换到第j帧上的点，有旋转矩阵.经过三角测量，可以确定所有所有点的深度，此时就出现点并不一定位于同一平面。知道3D点P后，就可以得到从世界坐标到相机坐标系的旋转矩阵，即,故.简单来说，一般方法是先假设所有共面，再通过计算的深度把各个点分到不同平面

对于本文的方法，直接就假设了每一帧的直线不一定存在于同一平面，将属于统一平面的直线划分，再计算该平面对应的H矩阵。（因为计算H的前提条件是必须共面）简单来说，该方法是先把不同平面的直线划分，再分别对每个平面计算H矩阵。H矩阵应该是通过进行计算的。每一个平面只有一个H矩阵，因此需要将一个平面计算重复的H矩阵进行去除（4对匹配的点就可以计算一个H矩阵）

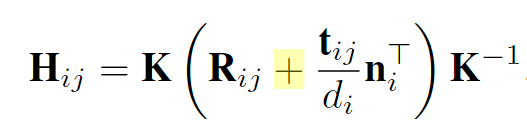

2.3.2 归一化平面的平移向量模型

d为光心到归一化平面的距离，n是平面的法向量

推导过程：用的和《视觉SLAM十四讲》中的单应矩阵推导相同。

假设存在两个匹配的特征点，归一化坐标系对应的点P，有 $$ n^TP+d=0\ -\frac{n^TP}{d}=1\ \

p_2=K(RP+t)\ =K(RP+t(-\frac{n^TP}{d}))\ =K(R-\frac{tn^T}{d})P\ =K(R-\frac{tnT}{d})K{-1}p_1

$$

公式中，和方向相同，因此可以固定，，为归一化平面上的位移

，如何确定每一个分量的具体大小？

线的约束

将带入，其中为直线上任意取得点，得到：

点的约束

对于点来说，理想情况下自身叉乘值为0。

q为齐次方程，秩为2，即和t有关的方程有2个。

将点线方程联立，得到,用最小二乘的方式进行求解。

2.3.3 相对平移优化绝对平移

利用上述得到的相对平移量，得到绝对平移量

采用平移的平均值，基于他人的在单位范数（范数指大小）相对平移的工作，改进在归一化平面上的平移（重点在得到的范数不一定为1）

方法介绍

定义一个因子，,值大小和大小一样，则得到,得到恢复了尺度的平移，计算和

形式和上面的旋转形式相同（左半部分可以理解为向量，即为

上式又是一个Ht=g的问题，H为稀疏矩阵，t是的矩阵，g是右半部分，再使用L1求解，最终得到

不知道怎么求出来的

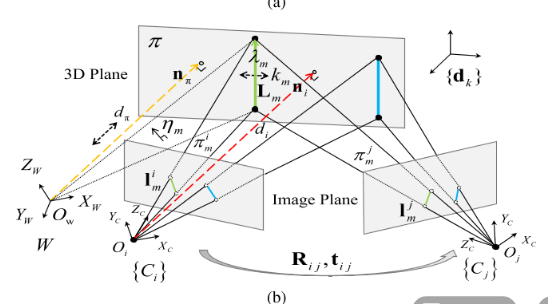

2.4 三维结构图优化

使用得到R和t，利用平行、正交、共面的特性进行优化

平面表示：,n为法向量，d为光心到平面的垂直距离

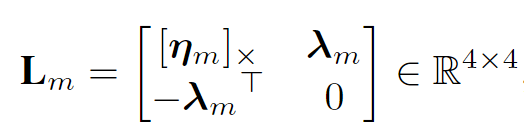

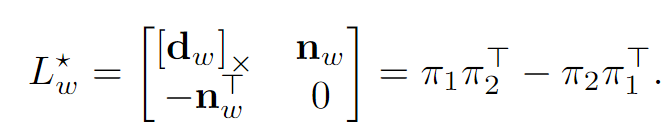

直线普吕克矩阵表示：（到底是世界坐标系还是普吕克坐标系）

n为法向量，为方向向量

在空间坐标系下，直线的方向向量,直线所在平面的法向量是曼哈顿中的两个方向。可以重写直线与平面的约束方程：

因为上式直线L的矩阵表示秩为2（注意直线方向向量和直线法向量的点乘为0），而直线法向量的自由度为3，因此仅通过上面的式子不能唯一确定一条直线。直线的法向量与直线所处的平面有关，这里表现为光心距离平面的距离d，因为上述方程不能唯一确定一条直线，所以除了d之外还有一个影响因素k，下面分析该因素到底是什么。

为什么把变量定在了直线的法向量而不是方向向量？

直线的方向量通过在图像上就能直接确定，如两个端点，直线方程等。只有直线的法向量不能够直接获得，所以只讨论直线法向量的影响。

对于世界平面来说，法向量可以获得（同一平面的两条直线正交就可以得到），但是距离d是一个未知量。因此平面可以沿法线方向移动的距离。

对于直线来说，已经确定它在平面上，方向也以固定。所以能影响直线法向量大小的只有直线沿垂直方向移动，即上图的虚线（即使变换，直线依然可以在另一个平面的不同位置，保持直线法向量不变。因此，必然直线的位置发生变化才会影响

2.5 实验
