Structure-SLAM论文阅读

Structure-SLAM Low-Drift Monocular SLAM in Indoor Environments

0 解决的问题：

0.1室内环境的特点是缺乏纹理表面和不规则分布的特征点

0.2存在累计漂移的问题

解决方法：（1）回环（2）直接与世界中固定的坐标系建立联系

0.3

初始化部分改进：用点（ORB)、线(LSD,LBD)提取，三角化；法向量提取

1 需要解答的问题

1.1 为什么使用曼哈顿假设

解：（1）曼哈顿坐标系只存在旋转，因此只需要考虑旋转，确定旋转后再计算平移

（2）人造环境中存在的曼哈顿坐标系是固定的，因此可以快速准确的计算旋转

1.2 两个曼哈顿坐标系如何计算出旋转

解：世界中曼哈顿坐标系是固定不变的，即三个轴方向是固定不变的。通过计算不同帧下的曼哈顿坐标系三个轴方向，就可知道从第一帧到当前帧的旋转

1.3 消失点有什么用

1.4 为什么第一步要提取平面法向量

解：初始时对平面法向量进行聚类，就可以得到曼哈顿坐标系的三个主轴方向

1.5 那个高斯球面，确定了消失点方向和另外两个轴构成的坐标系是什么

解：构成的坐标系就是曼哈顿坐标系，同时使用了线（两条平行线）和面（法向量）构成曼哈顿坐标系

1.6 作者是对法线进行预测，那是如何由RGB-D的框架改为发现的框架

1.7如何计算平移向量

解：对图像旋转后，只对齐每个正交方向上的点，进行最小化误差，求得平移向量

方法来源：

1.8什么时候使用曼哈顿假设，如何判断能不能使用曼哈顿假设

解：（1）测试分别用线特征和平面法向量聚类后形成坐标系是否一致

1.9 既然聚类法向量就可以得到曼哈顿坐标系，为何还要同时使用线和法向量？

解：初始化时只用方向量，后序采用线和法向量结合的方式？

1.10什么是曼哈顿世界轴rn的切平面？

（1）Low-Drift Visual Odometry in Structured Environments by Decoupling Rotational and Translational Motion

（2）A Monocular SLAM System Leveraging Structural Regularity in Manhattan World*

2 论文内容

2.1 初始化

2.1.1初始化曼哈顿坐标系

（如果满足曼哈顿假设，世界下曼哈顿坐标系保持不变）：通过平面的法向量进行聚类，使用的方法就是mean-shift的流型聚类算法（提取的直线或者平面的法向量进行聚类，总能聚类成曼哈顿坐标系）

mean-shift流型聚类过程：（1）随便选一个方向rj 作为主轴方向（rj 有三个，即三个轴）（2）以rj 为心，做一个圆锥，选取范围内的法向量ni,（3）做rj的切平面（4）将ni 投影到切平面，即Q过程（Q是一个映射）

（4）计算ni在切向平面上的坐标

(5) 计算质心（此时在切向平面即二维平面上）（三个轴合在一起计算）

（6）将新的质心映射回单位球面上

（7）将sj拆解成三个轴向量

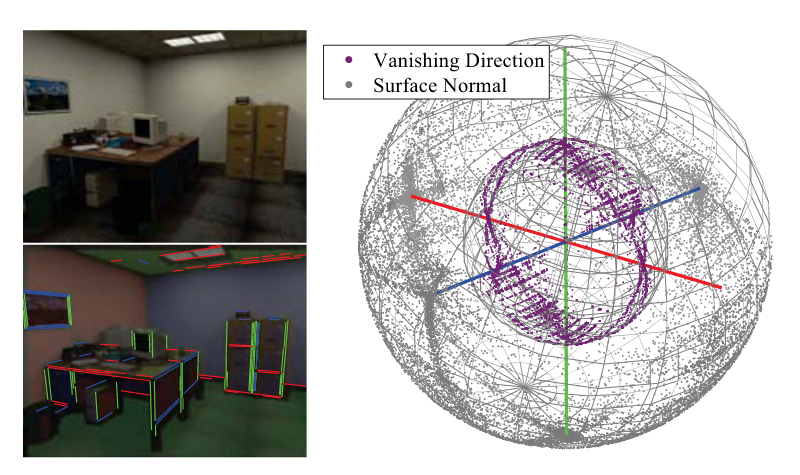

图：将推断MF的聚类直线和分割平面(左下)叠加在原始RGB图像(左上)上。我们用不同半径的同心圆(右)来有效地描述vd(紫色)和SNs(灰色)的密度分布作为三维点。我们可以观察到球内(直线上的矢量)和球外(平面上的矢量)的方向向量都是围绕着MF轴一起分布的。

来源：Low-Drift Visual Odometry in Structured Environments by Decoupling Rotational and Translational Motion

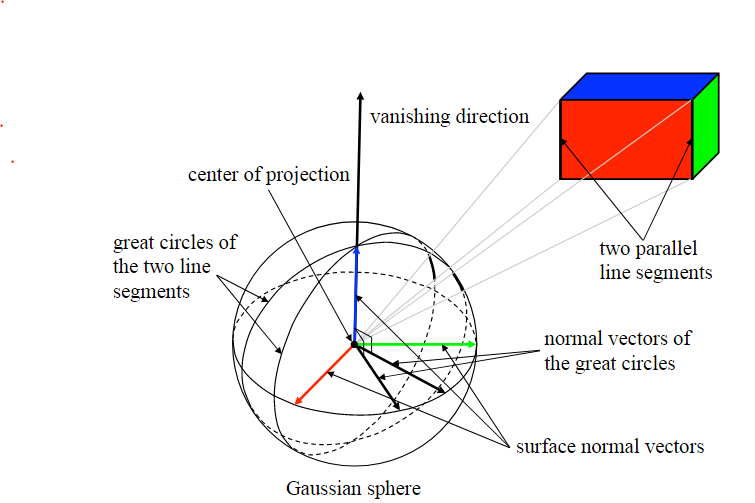

提取曼哈顿坐标系的方式：（1）提取直线，将所有平行的直线投影到高斯球面，计算每个圆平面的法向量，两个法向量叉乘得到消失方向，进而聚类得到曼哈顿坐标系（2）对所有直线叉乘（代表局部平面两个切向向量叉乘），得到平面法向量，进而聚类得到曼哈顿坐标系

mean-shift：均值漂移（快速聚类）算法：找数据质心

对前一时刻曼哈顿坐标系的各个轴做切平面，将当前图像下所有法向量投影到切平面上，分别计算x，y，z上的偏移（类似于李代数），从而得到当前相机坐标系相当于曼哈顿坐标系的漂移

2.计算两帧图像之间的旋转

注意：硬凑出来的式子

再对上述式子进行SVD分解得到旋转向量

参考文献：The Manhattan Frame Model—Manhattan World Inference in the Space of Surface Normals
