rocketmq部署及配置介绍

1. 概述

1.1  编写目的

本文介绍了RocketMq的部署步骤、运行步骤以及Afa中RocketMq接入接出的配置说明以及组件使用说明，主要应用于使用RocketMq进行消息发送以及消费的场景。



1.2 名词解释

术语和缩写	解释	备注
nameServer	专门为RocketMQ设计的轻量级名称服务
producer	消息生产者，负责生产消息，一般由业务系统负责生产休息
Consumer	消息消费者，负责消费消息，一般是后台系统负责异步消息
Broker	消息中转角色，负责存储消息，转发消息
Master	Broker中的主节点
Slave	Broker中的副节点
异步复制	消息写入master节点，再由master节点异步复制到slave节点
同步双写	消息同时写入master节点和slave节点
异步刷盘	Broker的一种持久化策略，消息写入pagecache后，直接返回。由异步线程直接将pagecache写入硬盘
同步刷盘	Broker的一种持久化策略，消息写入pagecache后，由同步线程将pagecache写入硬盘后在返回。
Tps	每秒发送消息个数



1.3 参考资料



参考文件	备注





2 安装部署



2.1 硬件环境

Cpu8核、内存12g、硬盘1t



2.2 软件环境

1.    linux系统

2.    jdk1.8或以上版本 64位

3.    Maven 3.x



2.3 安装部署

2.3.1 单机部署

1、 查看JAVA环境

(1)   输入命令 java  -version

(2)   显示Jdk版本

Java(TM) SE Runtime Environment (build 1.8.0_111-b14)

Java HotSpot(TM) 64-Bit Server VM (build 25.111-b14, mixed mode)

(3)   如果jdk版本不低于1.8则继续下一步，如果低于1.8则需要安装jdk1.8或以上版本



2、 下载rocketmq

可通过命令wget http://mirrors.hust.edu.cn/apache/rocketmq/4.2.0/rocketmq-all-4.2.0-bin-release.zip下载



3、 解压rocketmq

输入命令 unzip rocketmq-all-4.2.0-bin-release.zip -d ./rocketmq

可将rocketmq解压到当前目录的rocketmq文件夹内

4、 创建存储路径

依次输入命令

mkdir -p /usr/local/rocketmq/store mkdir -p /usr/local/rocketmq/store/commitlog mkdir -p /usr/local/rocketmq/store/consumequeue mkdir -p /usr/local/rocketmq/store/index



5、 配置RocketMq环境变量

RockeMq一般部署于非root用户下，vi /home/${user}/.bash_profile，添加如下内容：

export ROCKETMQ_HOME=~/rocketmq export NAMESRV_ADDR=0.0.0.0:9876

6、 设置broker配置

（1）输入命令创建配置

vi rocketmq/conf/default-broker.properties

（2）输入内容:

namesrvAddr=ip:port; messageIndexSafe=true autoCreateTopicEnable=true waitTimeMillsInSendQueue=5000 sendMessageThreadPoolNums=64 useReentrantLockWhenPutMessage=true defaultReadQueueNums = 16 defaultWriteQueueNums = 16 brokerIP1=ip brokerClusterName=clusterName brokerName=brokerName brokerId=0 deleteWhen=04 fileReservedTime=48 brokerRole=ASYNC_MASTER flushDiskType=ASYNC_FLUSH listenPort=port storePathRootDir=/usr/local/rocketmq/store storePathCommitLog= /usr/local/rocketmq/store/commitlog storePathConsumeQueue=/usr/local/rocketmq/store/consumequeue storePathIndex=/usr/local/rocketmq/store/index



注意：storePathRootDir、storePathCommitLog、storePathConsumeQueue、storePathIndex这4个路径的设置要与第4步创建的存储路径一致。



以上内容中部分值需要根据实际情况修改，详情如下：

参数	原始值	修改值说明
namesrvAddr	ip:port	ip设置实际ip，port可自由设置，一般设置9876
brokerIP1	ip	ip设置外网ip，不需要连接外网的话，可以在参数前面加#注释掉
listenPort	port	port可自由设置，一般设置10911
brokerName	本机主机名	Broker名称
brokerClusterName	DefaultCluster	Broker 所属哪个集群
brokerId	0	BrokerId，必须是大等于 0 的整数，0 表示Master，>0 表示 Slave，一个 Master 可以挂多个 Slave，Master 与 Slave 通过 BrokerName 来配对
brokerPermission	0x4|0x2	broker读写权限
defaultTopicQueueNums	8	默认topic读写队列数
autoCreateTopicEnable	TRUE	是否允许Broker 自动创建 Topic，建议线下开启，线上关闭
clusterTopicEnable	true	是否启用集群topic
brokerTopicEnable	true	是否启用brokertopic
autoCreateSubscriptionGroup	TRUE	是否允许Broker 自动创建订阅组，建议线下开启，线上关 闭
sendMessageThreadPoolNums	1	发送消息线程池数量
storePathConsumeQueue	$HOME/store/consumequeue	消费队列存储路径
storePathIndex	$HOME/store/index	消息索引存储路径
storeCheckpoint	$HOME/store/checkpoint	checkpoint 文件存储路径
abortFile	$HOME/store/abort	abort 文件存储路径
fileReservedTime	48	文件保留时间，默认 48 小时
brokerRole	ASYNC_MASTER	Broker 的角色 -异步复制 Master: ASYNC_MASTER Slave: SLAVE -同步双写 Master: SYNC_MASTER Slave: SLAVE
flushDiskType	ASYNC_FLUSH	刷盘方式 ASYNC_FLUSH 异步刷盘 -SYNC_FLUSH 同步刷盘
deleteWhen	04	删除文件时间点，默认凌晨 4 点
defaultReadQueueNums	16	创建Topic中默认的读队列数量
defaultWriteQueueNums	16	创建Topic中默认的写队列数量

（3）最后按esc键，输入:wq保存配置



7、 修改启动脚本参数

vi bin/runbroker.sh JAVA_OPT="${JAVA_OPT} -server -Xms1g -Xmx1g -Xmn512m -XX:PermSize=128m -XX:MaxPermSize=320m"   vi bin/runserver.sh  JAVA_OPT="${JAVA_OPT} -server -Xms1g -Xmx1g -Xmn512m -XX:PermSize=128m -XX:MaxPermSize=320m"

注意：Xms和Xmx至少是1G  否则启动不起来  Xmn一般是前者的一半，这边设置的内存不能大于机器实际的内存，根据实际情况调整。

8、 启动NameSrv

nohup sh bin/mqnamesrv &

9、  启动broker

nohup sh mqbroker -c conf/default-broker.properties &

10、 停止broker

  其中default-broker.properties为上面第5步设置的broker配置文件名

sh mqshutdown broker

11、 停止namesrv

sh mqshutdown namesrv

12、验证

（1）启动namesrv和broker

nohup sh bin/mqnamesrv &

nohup sh mqbroker -c conf/default-broker.properties &

（2）在ROCKETMQ_HOME路径下执行以下命令模拟Producer发消息：

sh tools.sh org.apache.rocketmq.example.quickstart.Producer

（3）观察结果：会发出很多条下面的命令，说明发送成功：

（4）在ROCKETMQ_HOME路径下执行以下命令模拟Consumer发消息：

sh tools.sh org.apache.rocketmq.example.quickstart.Consumer

（5）观察结果：会收到和上面一样多的命令，说明接收成功，可证明RocketMQ部署成功：



2.3.2 集群安装



1、 根据单实例安装步骤成功安装多个rocketmq

2、Broker的集群部署分为多Master模式、多Master多Slave模式异步复制、多Master多Slave模式同步双写

2.1多Master模式

（1）修改配置 namesrvAddr=ip1:port1;ip2:port2 多个地址之间用分号;隔开

（2）修改配置brokerClusterName=clusterName集群名字设置统一

（3）修改配置brokerName为不同名称

2.2 多Master多Slave模式异步复制(其余配置与多Master模式一致)

       一个Master对应一个Slave，Master与Slave的配置不同项为：

       Master：brokerRole= ASYNC_MASTER

       Slave：brokerRole= SLAVE

2.3 多Master多Slave模式同步双写(其余配置与多Master模式一致)

       一个Master对应一个Slave，Master与Slave的配置不同项为：

       Master：brokerRole= SYNC_MASTER

       Slave：brokerRole= SLAVE

3、 验证

(1) 启动所有rocketmq实例的namesrv和broker

(2) 在ROCKETMQ_HOME路径下执行以下查看集群信息：

sh mqadmin clusterList -n namesrvAddr

以上命令中namesrvAddr需要修改为实际的地址

(3) 观察结果：执行后会显示如下格式的信息

图片中可看出集群下的所有rocketmq单实例



3 目录说明

3.1 Broker目录说明store

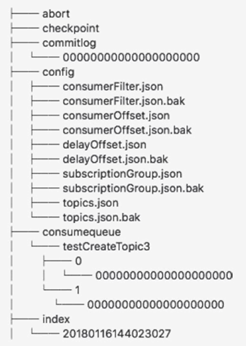

store的文件结构如下图：

• Rocketmq消息的存储是由ConsumeQueue和CommitLog配合完成的，消息真正的物理存储文件是CommitLog，ConsumeQueue是消息的逻辑队列，类似数据库的索引文件，存储的是指向物理存储的地址。每个topic下的每个Message Queue都有一个对应的ConsumeQueue文件。
• CommitLog以物理文件的形式存放，每台Broker上的CommitLog被本机器所有ConsumeQueue共享。
• config文件夹下的topics.json存储每个topic的读写队列数、权限、是否顺序等信息; consumerFilter.json存储消息的过滤的相关信息;consumerOffset.json存储每个消费者Consumer在每个topic上对于该topic的consumequeue队列的消费进度；delayOffset.json存储对于延迟主题SCHEDULE_TOPIC_XXXX的每个consumequeue队列的消费进度；subscriptionGroup.json存储每个消费者Consumer的订阅信息。
• Index文件夹存放的是索引文件，用于加快消息查询的速度。



3.2 logs目录说明

RocketMq的文件存放于${user.home}/logs/rocketmqlogs，logs的文件结构如下图：

• Namesrv.log记录着namesrv的运行日志
• Broker.log记录这broker的运行日志
• Store.log记录着消息存储相关的日志
• Remoting.log记录着连接远程机器相关的日志



4 基本功能

4.1生产者（P端）

其中可投递消息类型分为三种：无序消息（同步、异步发送）、有序消息（仅同步发送）。其中无序消息又分为普通消息、延时消息。

4.1.1 普通消息

 无具体定制消息格式，最为普通的一种消息。



4.1.2 延时消息

  P端发送消息时，指定消息延时发送的级别，级别为1-18级(默认为0级，即不延时发送)，对应的时间为1s 5s 10s 30s 1m 2m 3m 4m 5m 6m 7m 8m 9m 10m 20m 30m 1h 2h 。



4.1.3 有序消息

 P端发送消息时，只往Topic中选定的一条队列发送消息，这样就可以保证消息有序的投递以及消费



注意：Rocketmq可以严格的保证消息有序，但是要保证全局顺序消息，只能消除所有的并发处理，各部分都设置成单线程处理，这时高并发、高吞吐量的功能就用不上了；但是在保证部分消息有序的情况下，同一个consumer queue的消息有序消费，不同的Consumer queue的消息可以并发处理，可以兼顾消息有序并且实现高并发高吞吐量的效果。



4.2消费者（C端）

必须创建Topic后，才启动C端监听Topic，其中C端的订阅模式分为集群订阅和广播订阅模式。



4.2.1 集群订阅

同一个 ConsumerGroup 所标识的所有 Consumer 平均分摊消费消息。例如某个 Topic 有 9 条消息，一个 ConsumerGroup 有 3 个 Consumer 实例，那么在集群消费模式下每个实例平均分摊，只消费其中的 3 条消息。



4.2.2 广播订阅

同一个 ConsumerGroup 所标识的所有 Consumer 都会各自消费某条消息一次。例如某个 Topic 有 9 条消息，一个 ConsumerGroup 有 3 个 Consumer 实例，那么在广播消费模式下每个实例都会各自消费 9 条消息。

 注意：

（1）在广播消费模式下，无法设置消息堆积报警，也无法进行消息堆积查询。因此，您也可以创建多个 ConsumerGroup 来达到广播模式的效果。

 （2）顺序消费不支持广播订阅。



4.2.3 注意事项

   (1) 订阅关系一致性。同一个ConsumerGroup下订阅的 Topic 必须一致、订阅的 Topic 中的 Tag 必须一致。
