java内存分析工具-jmap/jstat/jvisual vm/mat -- 记一次Flink任务OOM问题的解决

背景：最近用到flink做项目，程序在线上遇到了内存持续增长最后导致OOM的问题；还有一种情况是内存增长过高，在触发GC的时候产生超长停顿使taskmanager失去心跳而导致任务失败。



OOM问题比较难查，幸亏有团队的小伙伴一起帮着查询并解决。记录一下查询过程和中间用到的内存分析工具使用方法，以前很少用到这些工具，现在频繁使用，发觉其实也不是那么高深莫测。

堆dump

首先，对于内存超高的进程进行堆dump。命令如下：

jmap -dump:format=b,file=xxx pid

jvisualvm查看堆文件

拿到dump文件后，尝试用jhat进行加载查看，但jhat是着实难用。后来用jvisualvm来查看，用一下命令指定其内存大小，不然有可能会出现内存过小没法加载dump文件的情况。

jvisualvm -J-Xms2048M -J-Xmx6144M

装入后可以看到内存中有哪些类的对象，对象的个数和大小。这个在网上也能找到更多的介绍，这里先不做说明了，因为visual vm也不好用，最好用的还是mat。

mat查看堆文件

mat是Memory Analyzer Tool的简称，本来是eclipse的一个插件，也可以单独下载这个工具使用。(下载方法：https://blog.csdn.net/hanchao5272/article/details/93379202）

下载完后，修改MemoryAnalyzer.ini配置文件，将内存改成-Xmx6144m  （根据实际情况修改）

启动mat，加载堆文件，它会解析这个堆文件并生成很多的解析后结果，下次加载的时候就不会解析了，直接读取以前的解析结果，非常方便。加载后的首页结果如下：

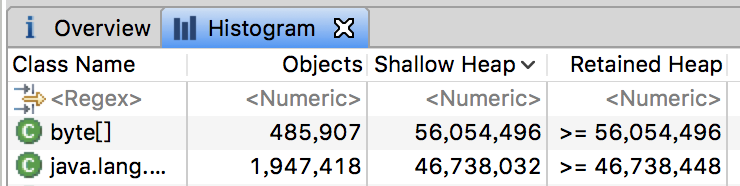

本次主要用到了histogram，打开后如下图：

四列对应的关系为：

class name：类名

objects：该类有多少个实例

shallow heap：该类本身占用的内存大小，不包括它所引用的对象

retained heap：该类和它直接/间接引用的对象所占的内存总大小。

根据retained heap能看到程序中相关的数据是哪个占用内存比较大，然后定位到是flink中做join时两份数据的其中一份占用内存很高，同时追溯是谁引用了这个对象导致其不释放持续增长。

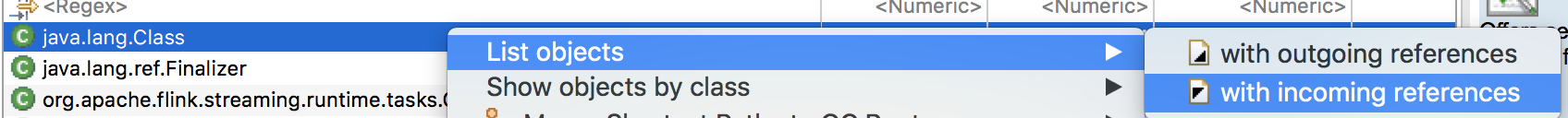

根据图中的关系发现是一个cogroup处的TaggedUnion直接引用了数据（这个没截图出来），然后再继续追溯发现有一些state操作，看来flink的窗口会把缓存的数据都当做状态数据，然后这里同时解释了之前的一个疑惑：为什么开启checkpoint的时候，会产生大io，因为这里的数据也是状态数据，也会进行checkpoint。

OK，发现了是在做cogroup的时候会缓存数据，但这个数据按道理应该在使用完后会释放才对（这个后来又在本机做了个实验，发现是可以GC回收的），为什么内存持续增长至OOM呢？（在线上也找到了某个进程，手动触发GC，发现内存也没有释放。触发GC的方法：jcmd pid GC.run）

然后想到，可能是在做cogroup的时候，有一个流的数据没来，导致单个流的数据持续积累，而且无法释放，最终把内存打满。



如何解决双流join时，一个流的数据不来使流程卡死的问题呢

1、使用window的trigger（不可行）

trigger是window的一个必备组件。

window有assigner、trigger、evictor三个组件，分别负责将数据分配到指定的窗口、触发窗口计算、窗口计算前过滤一些数据。

trigger可以根据任意自定义条件触发窗口，触发入口有两个：onElement()方法和onEventTime()方法（程序指定了使用事件时间），onElement是每个数据到来的时候都会触发这个方法，onEventTime是当watermark超过窗口最大时间的时候会触发。

为什么不可行：

（1）如果是onElement方法触发窗口计算，前提是数据已经被分配到这个窗口内了，如果不来数据怎么进行触发呢？

（2）如果是onEventTime方法触发窗口计算，这个前提是watermark已经做了更新。cogroup窗口的watermark取其两个数据源中watermark的最小值，如果一个流不来数据，那么窗口的watermark永远不能得到更新

（3）窗口触发计算不是目的，目的是窗口的清理，需要保证在窗口触发后能即时清理窗口。两个方法：触发窗口时同时清理数据，也就是在上面两个方法中返回TriggerResult.FIRE_AND_PURGE；实现clear()方法，这个方法需要保证和trigger的触发逻辑一直。

2、使用mock数据（可行）

构造一个source，定时产生一个fake数据，这个数据只带一个long类型的时间戳，这个时间戳要保证有一定的延迟。

这个流和另外两个流分别做connect，把数据传下去，一般来说，如果正常的流有数据，这个mock流产生的数据永远是延迟很重会被丢弃的；如果某个流出现了数据没来的情况，这个mock流的数据就不会被丢弃，可以用这个数据生成水印，从而触发窗口计算和窗口清除。

3、使用connect，代替cogroup

cogroup有问题的原因就是它会缓存两份数据，导致互相等待。

使用connect，直接糅合两个流，用两个流糅合后的流抽取时间戳和水印。然后在这个单流上做窗口，内部自己实现join逻辑。

4、将flink的状态后端改为rocksdb

当前flink的状态后端是filesystem，平常的状态数据会缓存在taskmanager里，做checkpoint的时候会写入文件系统；

改成rocksdb之后，状态数据会序列化写入rocksdb，做checkpoint的时候写入文件系统。

这样，就不会把内存撑爆了。

参考：https://www.jianshu.com/p/246b25cddc73

https://blog.csdn.net/lxhandlbb/article/details/90668040

启动后观察内存占用

有时候不需要进行堆dump来查问题，可能只需要看一下线上的进程运行情况，这时候需要配合使用多种工具。

查看gc情况

# 这个是查看各个代的内存大小、ygc和fgc的次数以及耗时
$ jstat -gc pid

# 这个和上面差不多，只不过是将各个区的占用情况用百分比表示，而不是绝对数量
jstat -gcutil pid

查看堆里的对象占用情况

# 查看内存中的所有对象信息，和上面的histogram展示的结果一样，有类名、对象个数、对象大小、对象能直接和间接引用到的对象的总大小
$ jmap -histo pid

# 这个是先触发一次full gc之后，再统计堆里面的内存占用情况
$ jmap -histo:live pid

查看堆里各个区的大小和已经使用的大小

jmap -heap pid

查看进程的启动信息，能看到jdk版本、jvm参数等信息

jinfo pid
