导读

本篇文章继续解读医学图像 diffusion 系列，之前我们分别介绍过在自监督和有监督分割中的 diffusion 应用。链接：

ICLR 2023:基于 diffusion adversarial representation learning 的血管分割

MedSegDiff：基于 Diffusion Probabilistic Model 的医学图像分割

而这次的《Importance of Aligning Training Strategy with Evaluation for Diffusion Models in 3D Multiclass Segmentation》这篇文章并不是一种新的 diffusion 应用，而是对训练和推理策略进行优化，并适应 3D 的医学图像分割任务，参考链接在文末。

目前存在的问题

🔹 目前带有 diffusion model 的架构训练和推理耗时。

🔹 在一些分割任务中，并不确定 diffusion model 预测噪声推断分割图和直接预测分割图哪个效果更好。

🔹 模型过度依赖先前时间步中的信息。

ImgX-DiffSeg 架构

概述

DDPM 是一种生成模型，可用于图像去噪和分割。工作原理是模拟干净图像的概率分布，然后在图像中添加噪点以生成噪声版本。相反的，模型尝试通过移除添加的噪点来对图像进行降噪。在图像分割的情况下，模型会生成分割掩码，可以根据输入图像的特征将图像分成不同的区域，更细节的内容推荐阅读前置文章（强烈建议）。

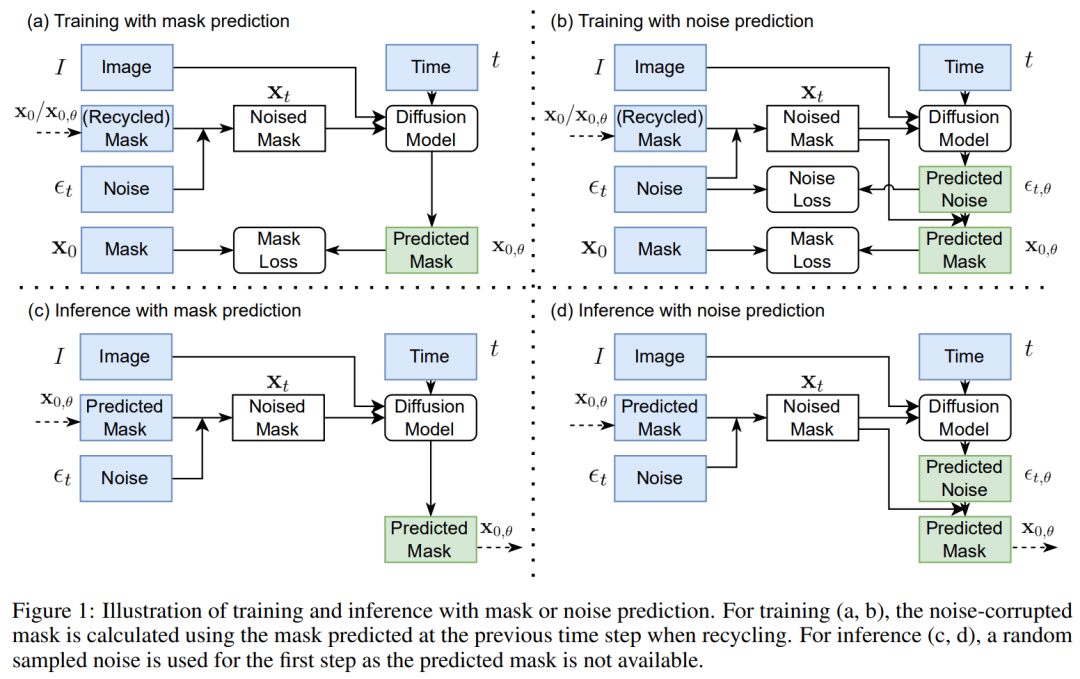

对于 ImgX-DiffSeg，整体流程如下图所示。首先，该架构预测的是分割掩码而不是采样噪声，并直接通过 Dice Loss 进行优化。这意味着  ImgX-DiffSeg 可以直接预测图像的分割图，而不是生成噪点并用它来推断分割。其次，回收上一个时间步中预测的掩码，生成（noise-corrupted mask）噪音损坏的掩码。这有助于减少信息泄露，当模型过度依赖先前时间步中的信息时，就会发生这种情况。最后，将训练的扩散过程减少到五个步骤，与推理过程相同。扩散过程是一种平滑图像中噪点的方法，减少步骤数有助于提高效率。

DDPM with Variance Schedule Resampling

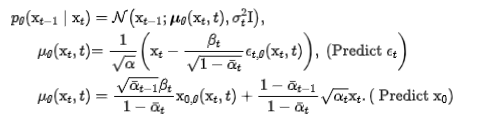

训练过程的公式和 DDPM 基本是保持一致的，下面的公式分别表示反向过程中预测噪声和原图：

推理过程中，DDPM 中的生成过程从正常噪声开始，由变量 xT 表示。该初始噪声是从平均值为 0 且方差为 1 的正态分布中采样的。在生成过程的每个步骤中，使用预测的平均值 µ 对变量 xtk-1 进行采样。下标 k-1 表示上一个时间步。这意味着每步 x 的值取决于上一步中 x 的值以及分布的预测平均值。

上面这些流程均和 DDPM 相似，我们就不展开说明了。重点关注 Variance Schedule Resampling  的过程，也就是如何实现训练的扩散过程减少到五个步骤的。可以理解为对方差值子序列进行采样的过程。给出了方差表 {βt} Tt=1，子序列 {βk} Kk=1 可以用 {tk} Kk=1 进行采样。简而言之，在训练或推理过程中，给出方差值序列，并对这些值的子序列进行采样。子序列中的值是根据先前的值和重新计算的值计算的。目标是通过在训练或推理期间调整方差值来优化模型的性能。如果是在图像去噪任务中进行方差的重采样，一定会影响结果，但在分割任务中经过验证是有效的。

Diffusion Model for Segmentation

上一部分是对 DDPM 的方差重采样，不涉及到图像分割过程。对于分割任务上的优化，ImgX-DiffSeg 可以依据时间步，使用预测噪声和采样噪声之间的 L2 损失进行训练。此外，ImgX-DiffSeg 计算预测掩码和金标准之间定义的特定分割损失，例如 Dice Loss 或 CE Loss。

在训练期间，现有方法通过插值噪声和金标准对噪声掩模进行采样，这会导致数据信息丢失。为了解决这个问题，模型在上一个时间步中的预测被回收以取代金标准。回收的噪声掩码是使用下面方程计算的。

其中， x0theta 是使用金标准计算的上一个时间步的预测分割掩码，xt 和 xt+1 是两个独立的采样噪声。梯度停止应用于 xt+1 以防止通过回收的噪声掩码进行反向传播。αt 是超参数。第一个方程使用先前的预测和当前噪声计算 xt，而第二个方程使用金标准和下一个噪声计算 xt+1。

实 验

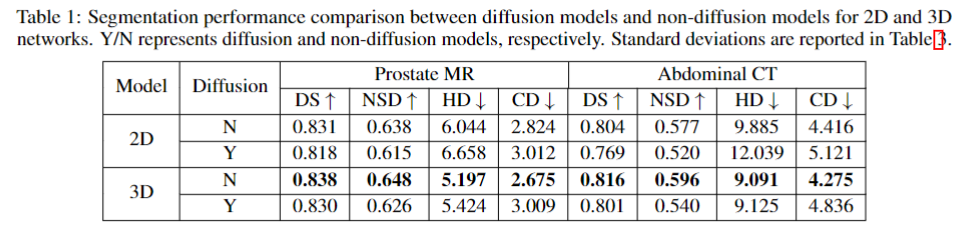

实验分别基于 MRI 和 CT 图像数据集， 值得注意的是，ImgX-DiffSeg 在 3D 上的表现是好于 2D 数据集的，如下表所示。

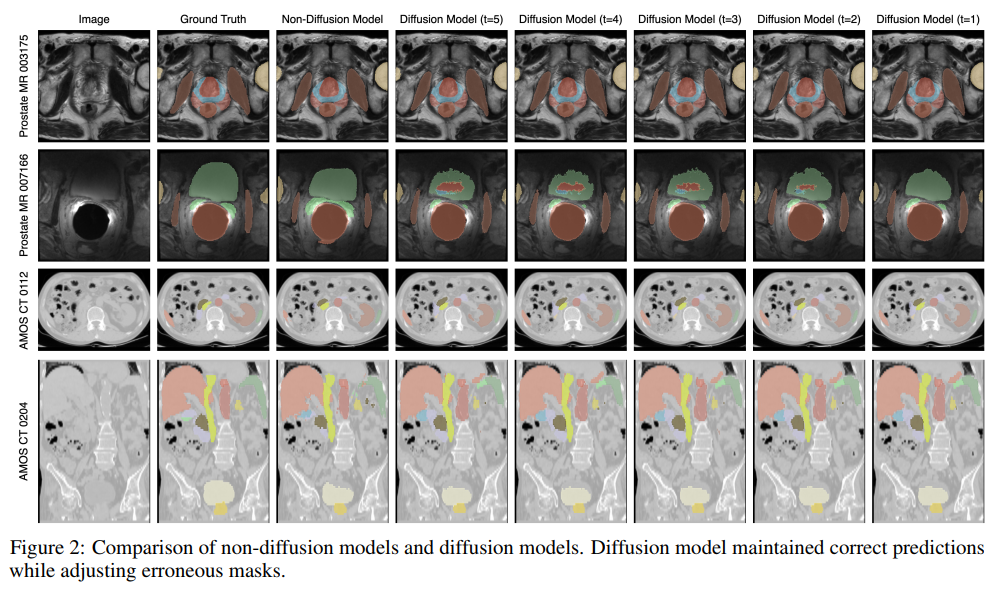

下图是非扩散分割模型和扩散概率模型之间的可视化比较，其中 t 表示时间步，一直反向扩散到第一个时间步的效果最好。

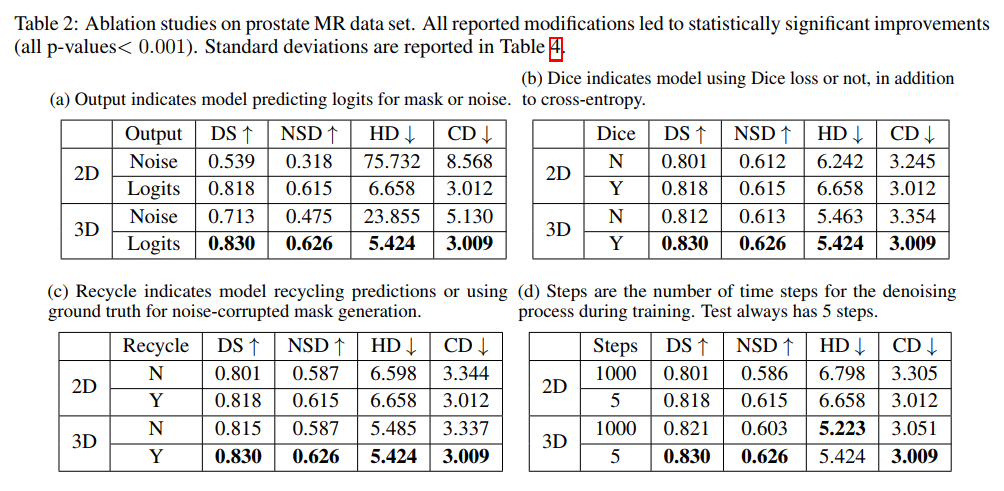

下表是四种消融实验，分别是预测噪声推断分割图和直接预测分割图对比；损失函数对比；是否回收上一个时间步中预测的掩码对比；训练过程的时间步数量对比。5 个 steps 的效果优于 1000 个 steps，说明 Variance Schedule Resampling 是有效果的。

总 结

ImgX-DiffSeg 是第一个用于 3D 图像多类分割的 DDPM 模型，与现有的基于扩散的方法相比，该模型显著提高了性能，但也没有优于普通的非扩散分割模型，还值得进一步改进。这篇文章的代码目前已开源，我试了一下，训练的收敛速度真的快，可以作为一个不错的 benchmark。

参 考

https://github.com/mathpluscode/ImgX-DiffSeg

https://arxiv.org/abs/2303.06040
