SDN网络中的转发数据和数据传输

数据驱动的网络

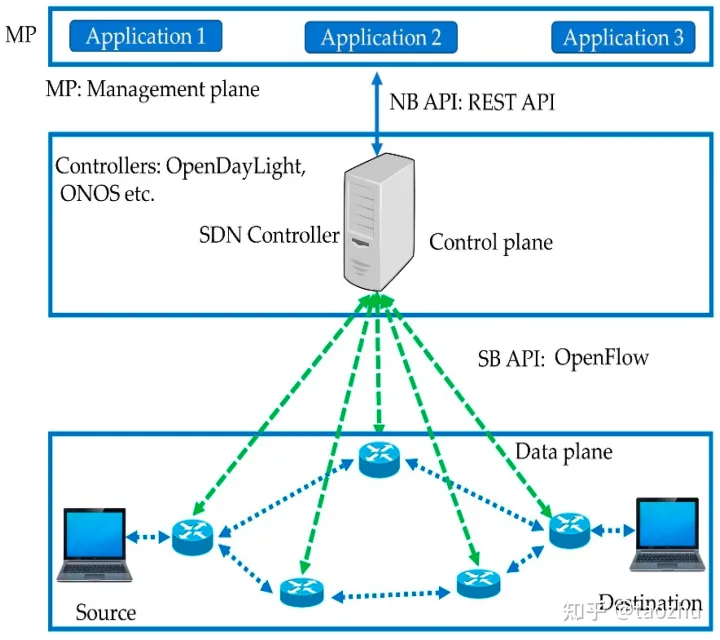

从数据驱动的角度来看网络，会发现一张现实中的网络存在着各种数据。设计和管理一张网络，主要是设计数据，存储数据，管理数据和分析数据。网络数据的规模、复杂度和变化速度，这3方面决定了数据处理的难度。对照下图的SDN网络结构，网络数据按照用途可以分成下面几类。

• 设备元数据。例如图中每台虚拟交换机的的基本数据：设备型号，设备软件版本和管理IP地址等。
• 拓扑数据，例如图中一台虚拟机交换机有几个端口，每个端口的类型和速率是多少，每个端口是2层还是3层的，对端的端口数据，端口和端口之间的线路类型。控制器和虚拟交换机之间的连接方式。
• 转发数据，例如图中一台虚拟机交换机内部的转发表项，指导报文在交换机内部如何转发。也包括控制面各种网络协议和配置接口生成的转发路由数据。
• 测量数据，例如从图中一台虚拟机交换机上每个端口上采集的各类流量数据，这些数据还可以聚合，用于分析各种业务的运行流量情况。

一个SDN VPC控制器，通常要管理成千上万个虚拟交换机节点，其作用是存储、计算和传输网络数据。其中转发数据是最重要的一类数据，直接决定了报文在网络中的转发行为。本文主要分析SDN控制器将转发数据传输到虚拟机交换机的一些方法，希望从这个角度能介绍一下SDN网络遇到的主要问题，以及如何设计一个SDN网络控制器。
为了简要描述，下文中的交换机，路由器和virtual vswitch偶尔会交替使用，他们都代表了具有路由功能的虚拟网络转发设备。

VPC 网络转发数据

云网络内部根据数据面功能也分成多块，本文主要介绍VPC网络。下图是一个VPC内的转发数据。分别从控制器和虚拟交换机的视角来看，控制器内的转发数据，和虚拟交换机内的转发数据并不相同。控制器上是整个VPC1的转发数据，而每个虚拟交换机内是本节点网卡相关的VPC转发数据。

从控制器的视角看VPC1的转发数据：VPC 1内有2个子网，子网1内有网卡1/2，子网2内有网卡3/4。

• VPC 1内有3张路由表：系统路由表，路由表1/2。有3个安全组：安全组1/2/3。
• 子网1关联路由表1，子网2关联路由表2。
• 网卡1/2关联安全组1，网卡3关联安全组2，网卡4关联安全组3。
• 网卡1(eni1)是分配给虚拟机1，mac1，ip1，连接在虚拟交换机1的port1。网卡2(eni2)是分配给虚拟机2，mac2，ip2，连接在虚拟交换机1的port1。网卡3(eni3)是分配给虚拟机3，mac3，ip3，连接在虚拟交换机3的port1。网卡4(eni4)是分配给虚拟机4，mac4，ip4，连接在虚拟交换机4的port2。

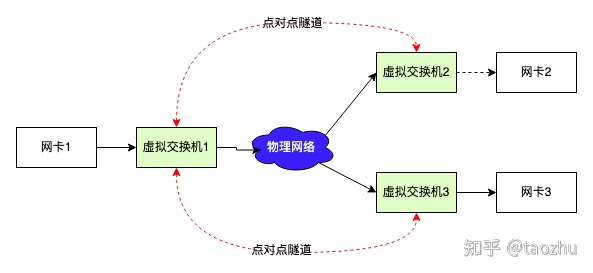

从虚拟交换机1的视角看VPC1内的转发数据：

• 本节点有一张属于vpc1的网卡1，mac1，ip1，连接在port1。
• vpc1内的其他网卡有，网卡2/3/4。
• 网卡1关联着安全组1，路由表1。访问vpc1内的网卡2/3/4，需要查询系统路由表。并且和每个虚拟交换机之间建立点对点的隧道。

根据上面的例子，可以罗列一下VPC网转发数据的几个特点：

• 转发数据规模大。大的云厂商一个最大的VPC可能有几十万台甚至更多的虚拟机，导致一张VPC网络内的转发数据规模很大。上面的例子只介绍了一个VPC 1，正常一个地域会存在很多个租户VPC。Google的数据是如果一个控制器管理着40K虚拟机的网络，控制器要写入487M条flow，消耗10GB的内存。
• 转发数据关系复杂。转发数据包括路由、安全规则和隧道数据，转发数据分为位置表、路由、安全组等类型，这些数据之间有复杂的绑定关系。控制面和数据面处理的转发数据格式不同，每个虚拟交换机需要的转发数据内容也不相同。
• 转发数据变化快。云网络支持虚拟机快速动态创建和迁移，网络变更频繁，导致转发数据变化速度很快。控制器需
