【游戏开发实战】教你在Unity中实现模型消融化为灰烬飘散的效果（ShaderGraph | 消融 | 粒子系统 | 特效）

一、前言

嗨，大家好，我是新发。

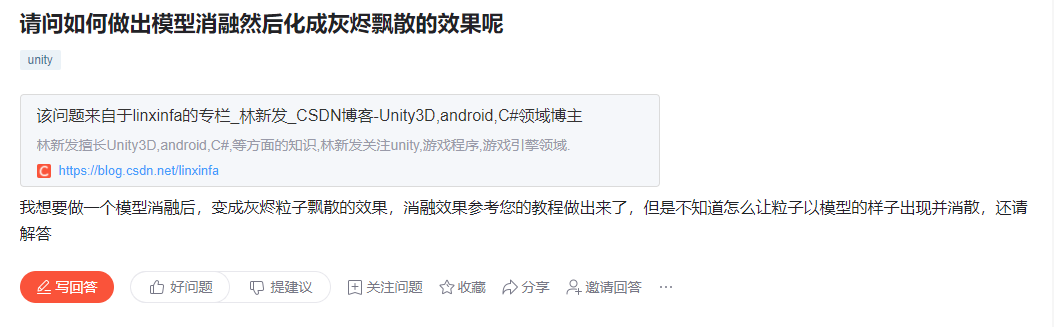

有小伙伴在提问区给我提了这个问题，想要做一个模型消融化作灰烬飘散的效果，

我之前写过一篇ShaderGraph的教程：《ShaderGraph使用教程与各种特效案例》
里面实现了多种常见的特效效果，也包括消融的效果，不过没有实现灰烬飘散的效果，今天，我就尝试使用ShaderGraph来实现这个效果吧~

本文我实现了两种效果，最终如下：

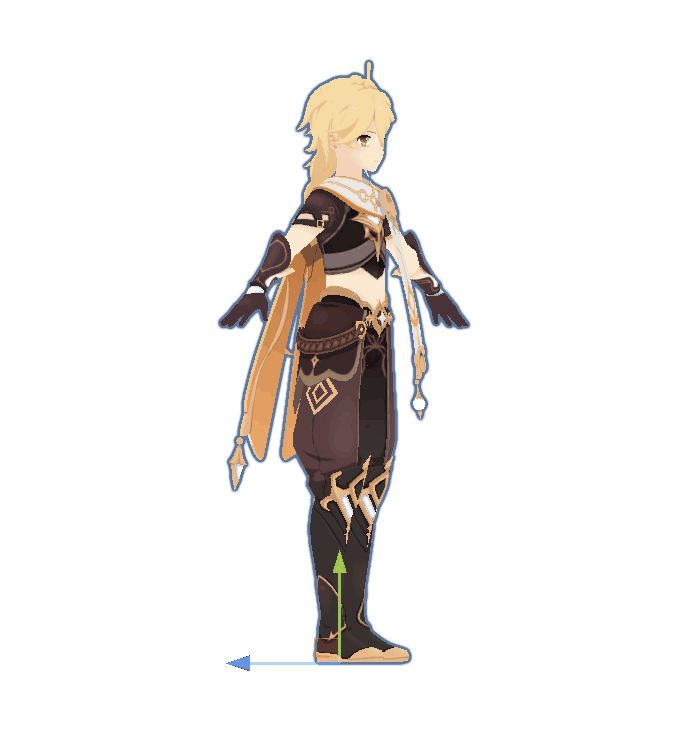

话不多说，我们开始吧~

二、ShaderGraph环境准备

因为本文我使用的是Unity的ShaderGraph来实现上面的效果的，需要先安装ShaderGraph相关插件，并做一些基础设置。

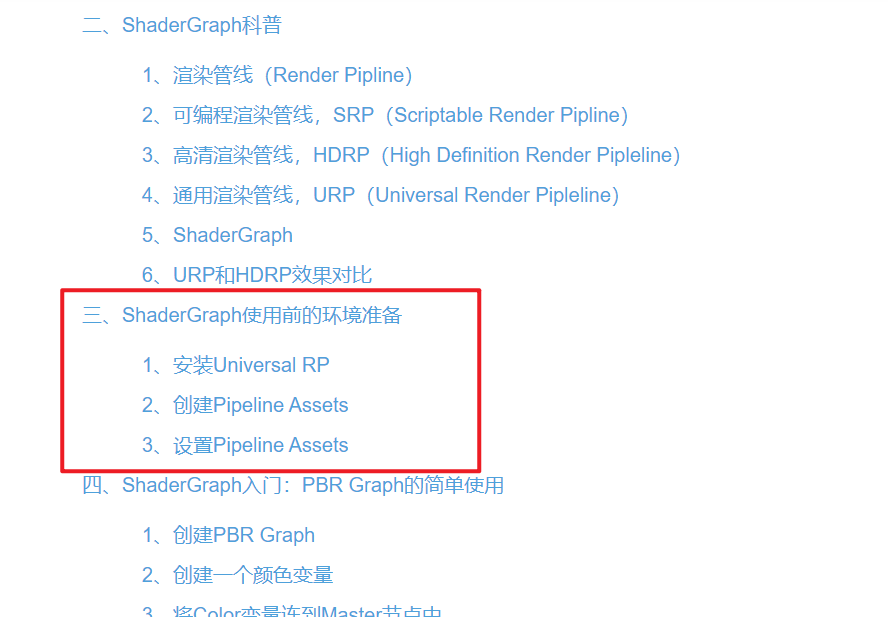

可以查看我之前这篇博客《ShaderGraph使用教程与各种特效案例》的环境准备部分，这里我就不赘述具体操作了。

三、模型准备：原神角色模型

本文我使用的是原神的角色模型，我之前写过一篇文章讲如何从原神官网下载角色模型并制作成FBX格式导入Unity的教程，感兴趣的同学可以看下：《【游戏开发实战】下载原神模型，PMX转FBX，导入到Unity中，卡通渲染，绑定人形动画（附Demo工程）》

四、实现思路

在讲具体操作之前，我先说一下实现思路，本文我实现了两种效果，这里分别讲一下。

1、效果一的实现思路

效果一

思路：使用Alpha Clip对模型进行裁切，切口处做一层随机噪声来控制Alpha Clip，并使用随机噪声对消融的顶点做坐标扰动，最后混合一个颜色即可。

画个思维图，

2、效果二的实现思路

效果二

思路：依然是使用Alpha Clip对模型进行消融控制，在此基础上，再添加一个粒子效果，粒子的喷射Shape使用角色的网格，粒子加一些噪声扰动，达到风吹的效果，再根据滑块的值分别控制消融进度和粒子的喷射属性即可。

注：这个效果并不是那些消融的碎片作为灰烬飘散，而是粒子单独去喷射一个灰烬的效果，其实有点障眼法，这是我想到的一个取巧的办法，如果你有更好更逼真的办法，欢迎交流。

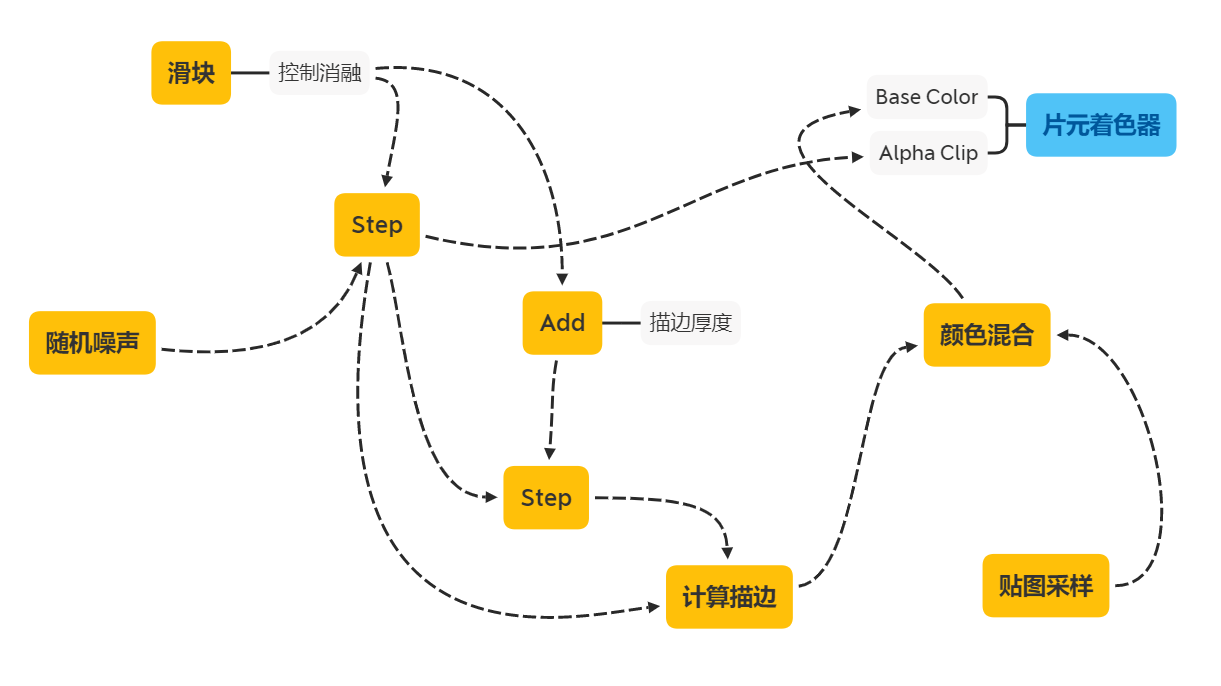

画个思维图，分两个，一个是模型的，如下

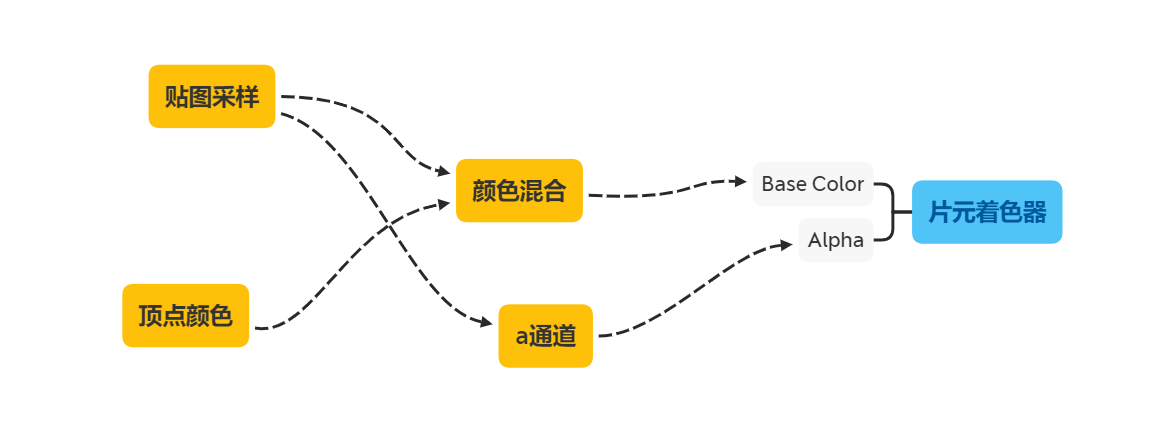

还有一个是粒子的，粒子的稍微简单一点，就是贴图采样，然后混合顶点颜色，再使用贴图采用的Alhpa通道来控制Alpha，

五、ShaderGraph具体实现

1、效果一

1.1、创建Unlit Shader Graph

这里我不考虑光照效果，所以创建Unlit的Shader，在Project窗口右键点击菜单Create / Shader / Universal Render Pipeline / Unlit Shader Graph，如下

双击创建的文件即可打开Shader Graph编辑器。

1.2、获取顶点坐标的y轴坐标

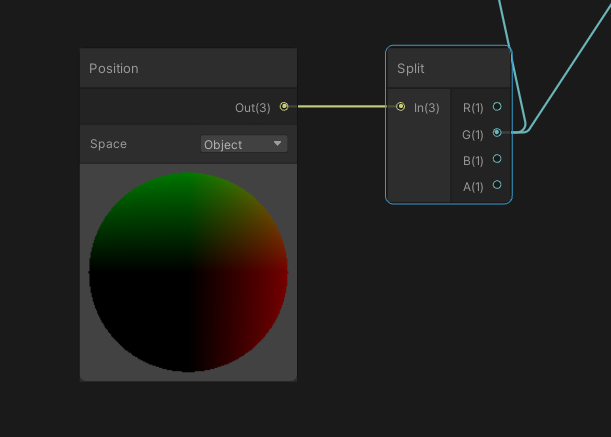

我们先通过Position节点拿到顶点坐标（注意我这里取的是Object空间下的坐标），再通过Split拿到G分量，也就是顶点坐标的y坐标，

1.3、滑块控制

创建一个float节点，命名为disolve，并转为属性，类型选择Slider（即滑块）,用它与刚刚的顶点坐标的y分量做一次平滑阶跃，得到的这个输出可以作为后面颜色混合和顶点扰动的输入，

1.4、边缘噪声

接着我们创建一个噪声节点Simple Noise，通过定时器控制UV偏移，如下，这个噪声用于对边缘进行扰动，

1.5、AlhpaClip控制

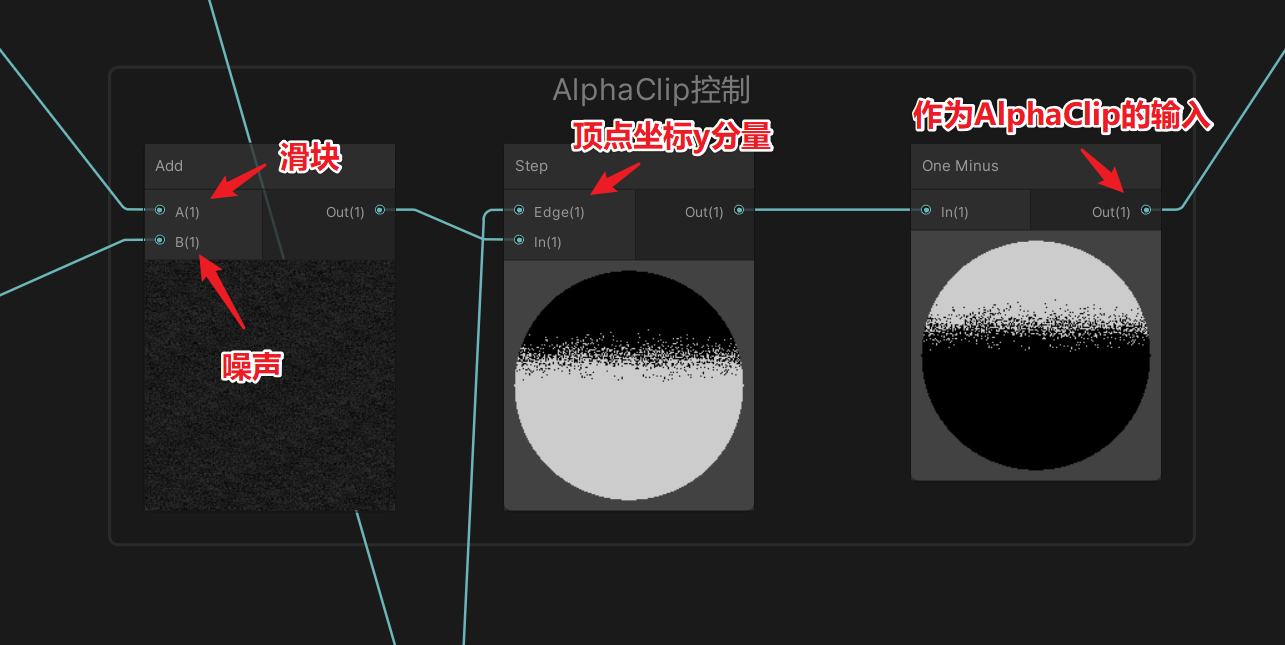

我们把噪声与滑块值相加，再与定点坐标的y分量做一个Step阶跃，得到颗粒感的边界，最后反一下，作为AlphaClip的输入，

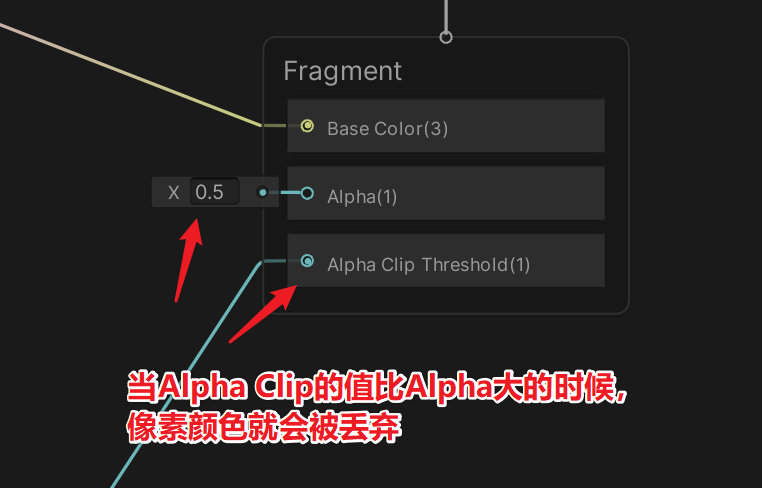

需要注意Alpha与Alpha Clip的关系：当Alpha Clip的值比Alpha大的时候，像素颜色就会被丢弃，一般我会把Alpha设置为0.5，

1.6、边缘渐变色

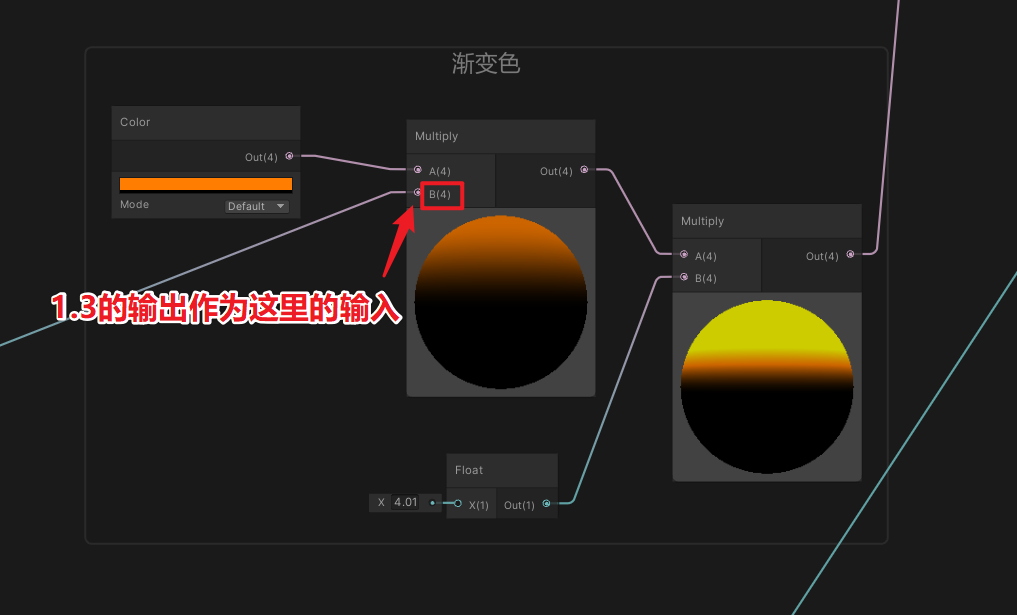

把步骤1.3的输出拿过来，与一个颜色混合，再进行加强，得到一个边缘渐变色，

1.7、输出基础色

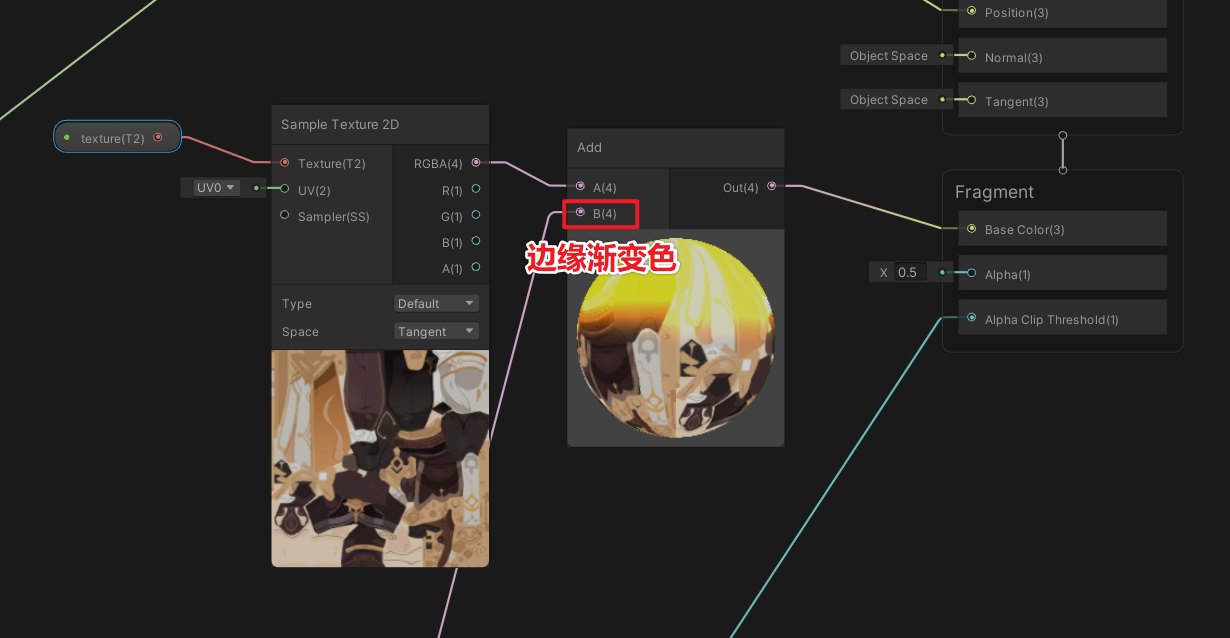

对贴图进行采样，与边缘渐变色混合，作为基础色输出到片元着色器的Base Color，

1.8、顶点坐标扰动

我想要消融的地方的顶点有一个坐标扰动的效果，我构造了一个坐标扰动的噪声，如下，这里的扰动规则可自行发挥，我是采用Simple Noise对x、y轴进行扰动，使用Gradient Noise对y轴进行扰动，

1.9、插值计算顶点坐标

我们把噪声与顶点坐标相加，再通过滑块控制线性插值，得到最终顶点坐标，输出给顶点着色器的Position，

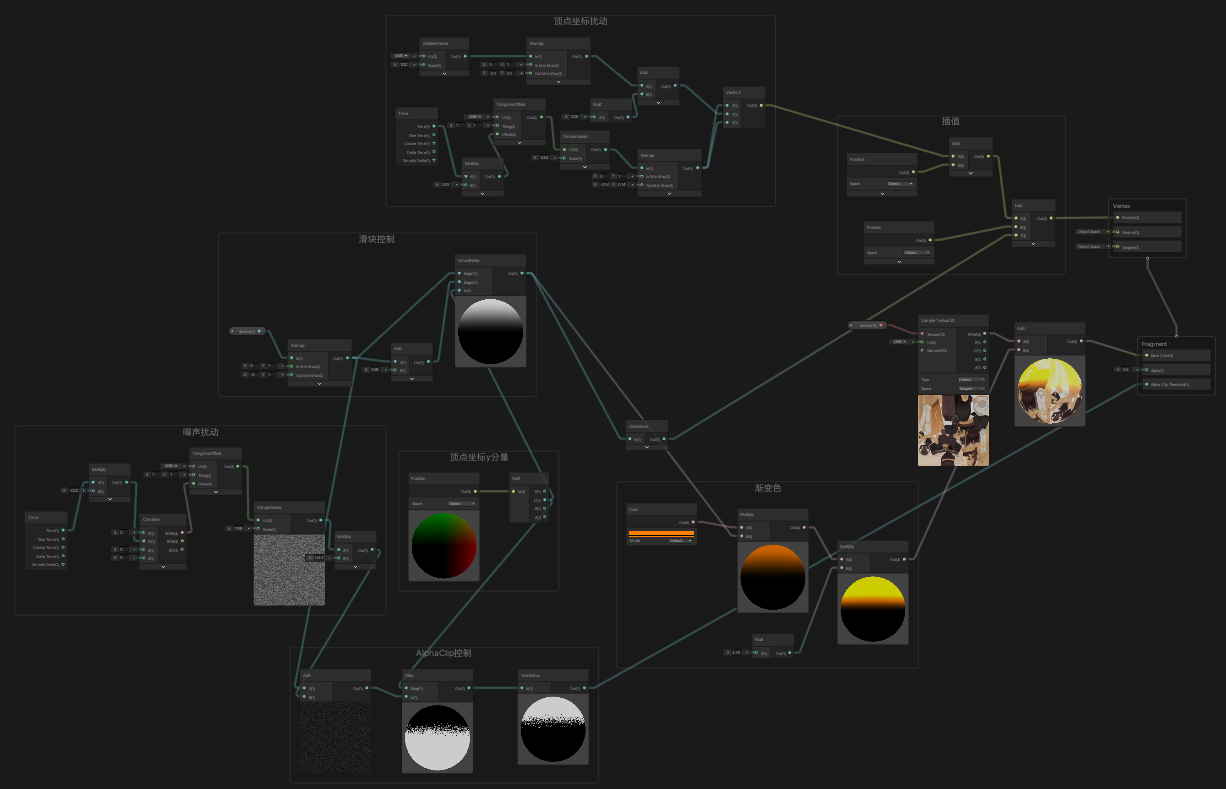

1.10、完整节点图

最终完整的节点图如下，肯定看不清，只是给大家看下整体结构，想要看细节的同学可下载本文的工程源码进行查看，

2、效果二

2.1、创建Unlit Shader Graph

同理是先创建一个Unlit Shader Graph，双击打开。

2.2、双噪声叠加扰动

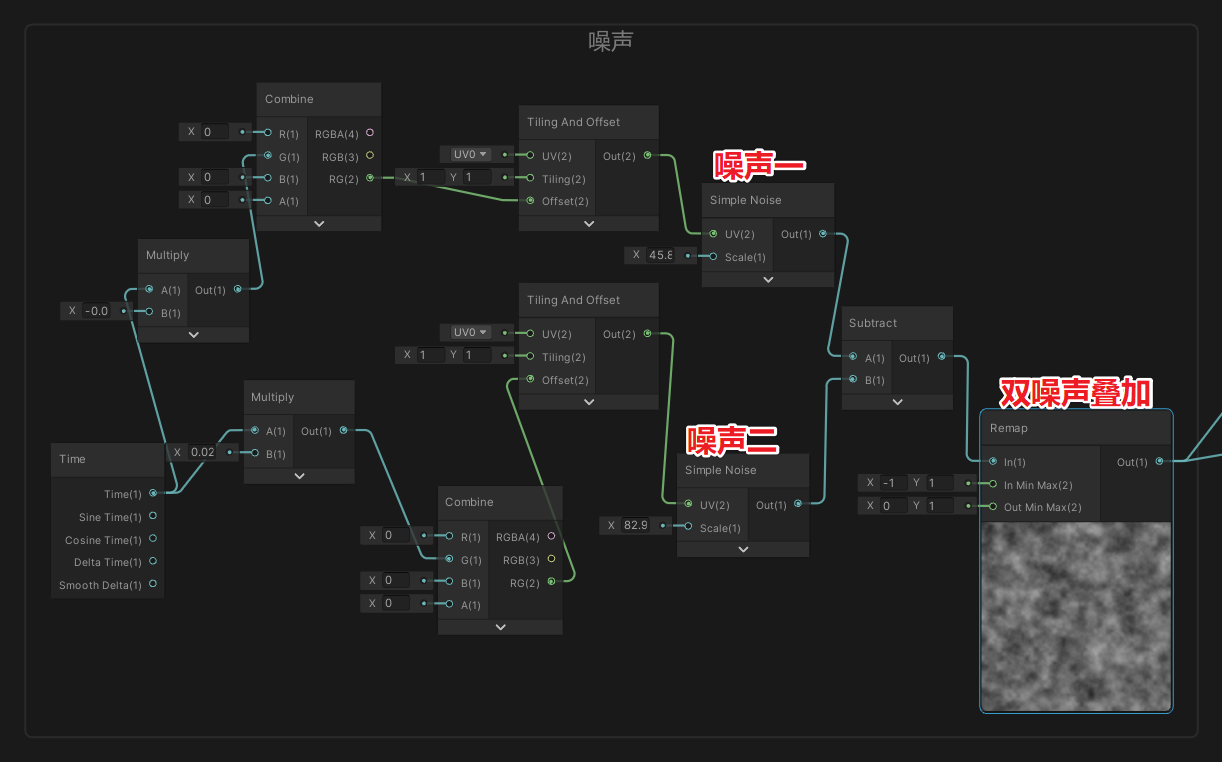

消融效果需要一个噪声，我这里采用了双噪声叠加的方式，分别对噪声一噪声二的UV的V分量做相反反向的偏移，最终混合出一个双噪声混合的效果，

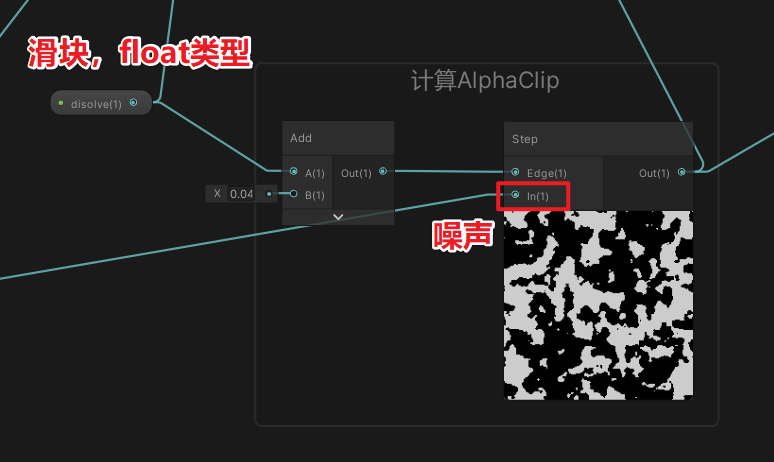

2.2、计算AlphaClip

我们创建一个float节点，作为滑块，与刚刚的噪声做一个阶跃，输出结果作为AlphaClip，

片元着色器的Alpha设置为0.5，

2.3、计算描边

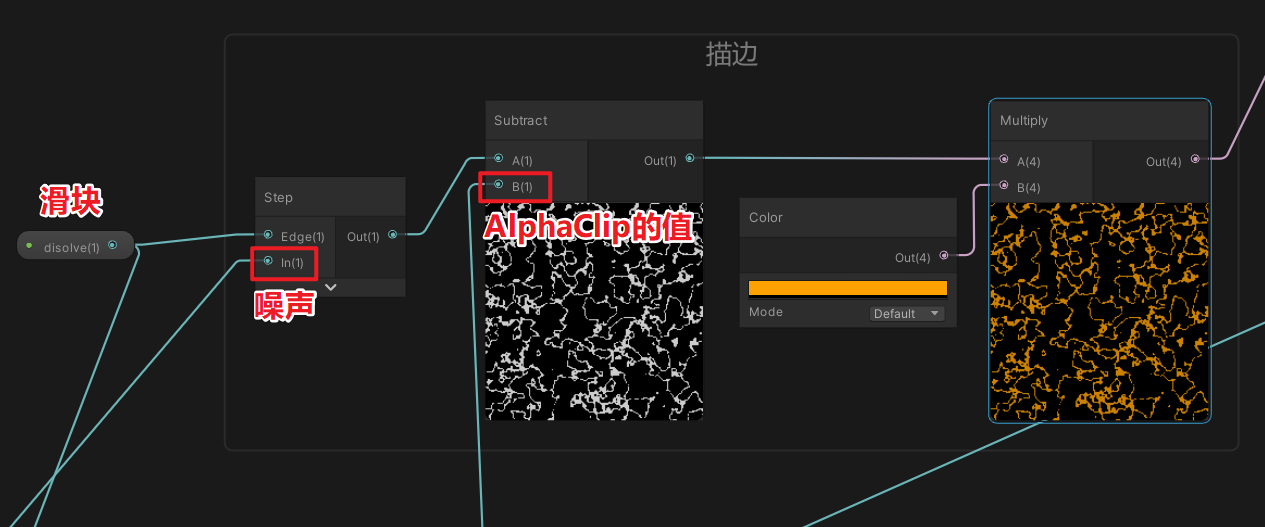

滑块与噪声做一个阶跃，再与刚刚计算的AlphaClip相减，就可以得到噪声的描边了，再混合一个颜色即可，

2.4、基础色

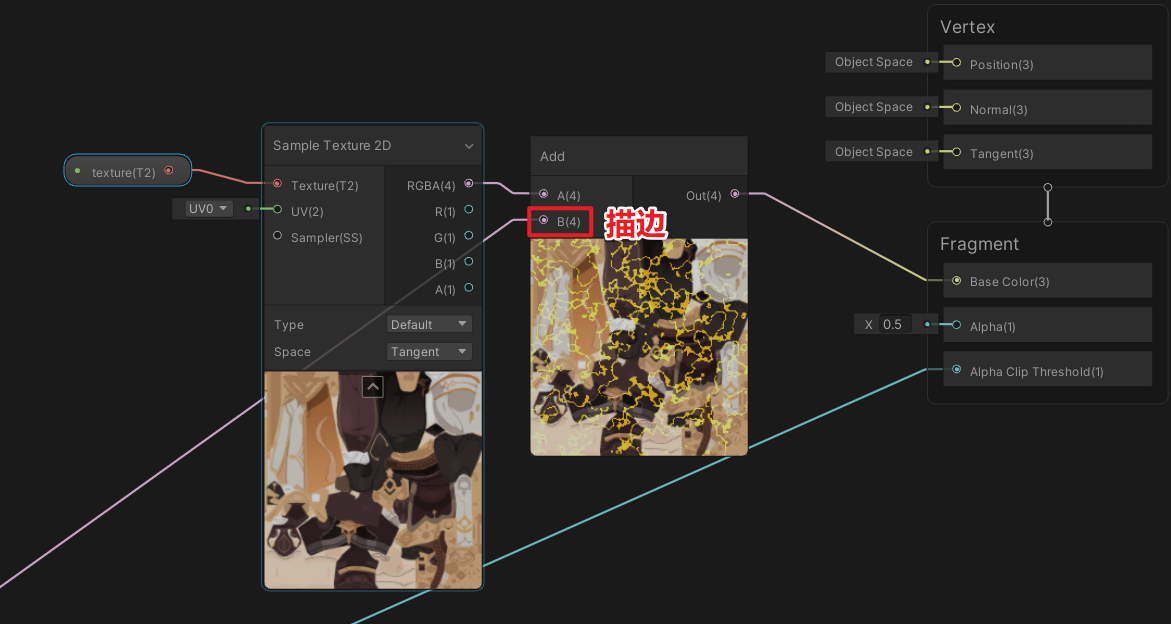

对贴图进行采样，然后与描边色混合，最终输出到片元着色器的Base Color，

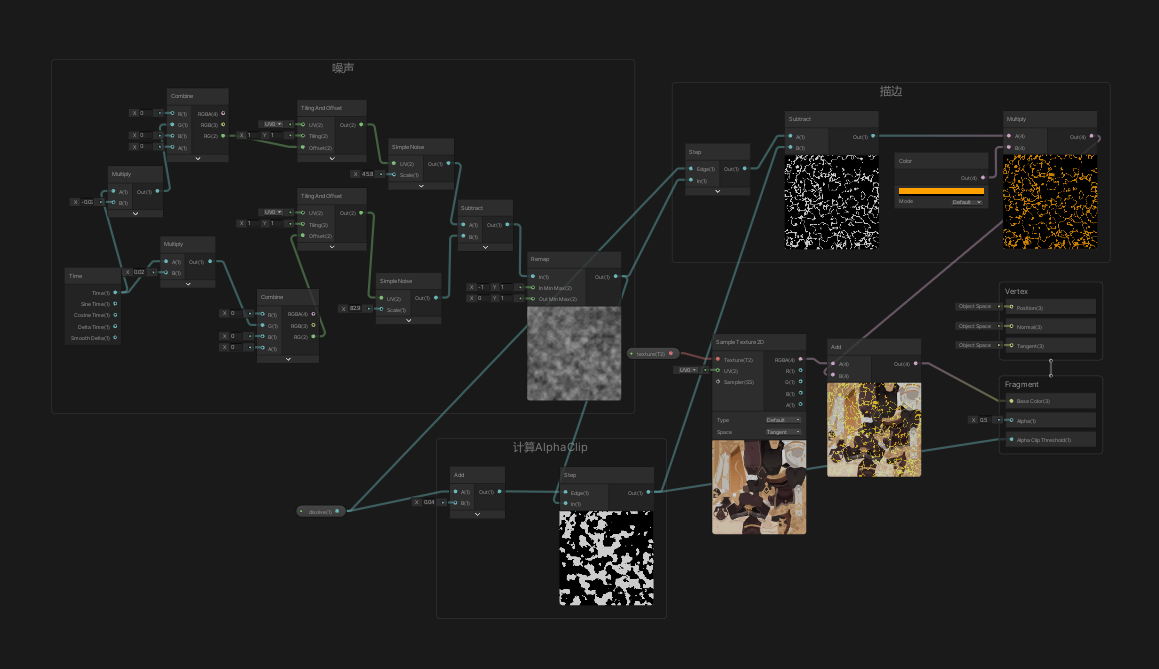

2.5、完整节点图

最终完整的节点图如下，肯定看不清，只是给大家看下整体结构，想要看细节的同学可下载本文的工程源码进行查看，

2.6、粒子的节点图

粒子的ShaderGraph比较简单，主要控制在粒子系统的参数本身，Shader Graph节点图如下，

六、材质球设置

本文的角色的材质球分了多个，比如头发、衣服、表情等，

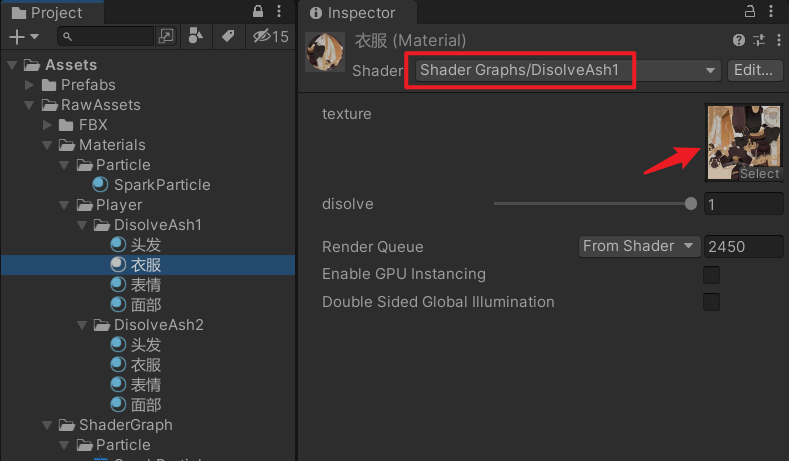

我们分别给每个材质球设置对应的shader，设置贴图等，

因为消融的时候要统一控制disolve属性，下文我们就是用C#代码来对齐进行统一控制好了。

七、粒子系统设置

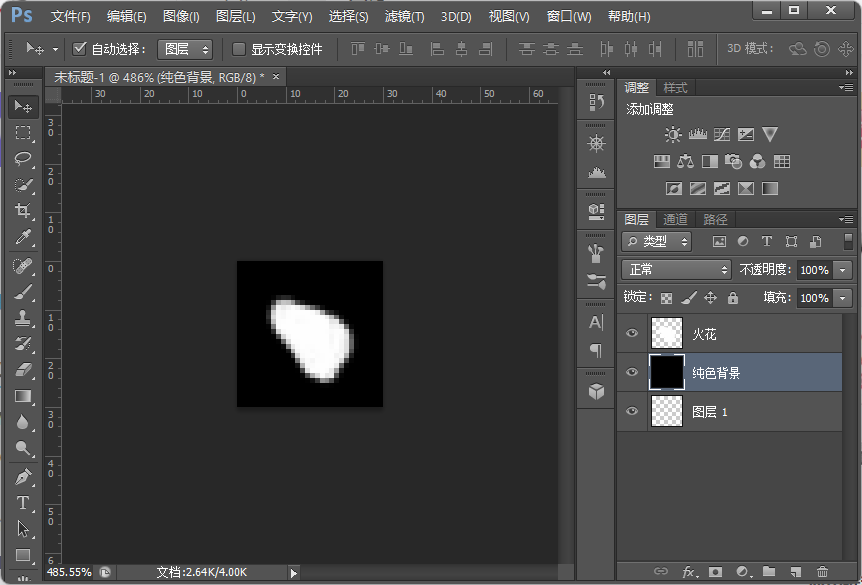

效果二需要一个粒子效果，贴图我自己画了一个，作为灰烬的贴图，如下

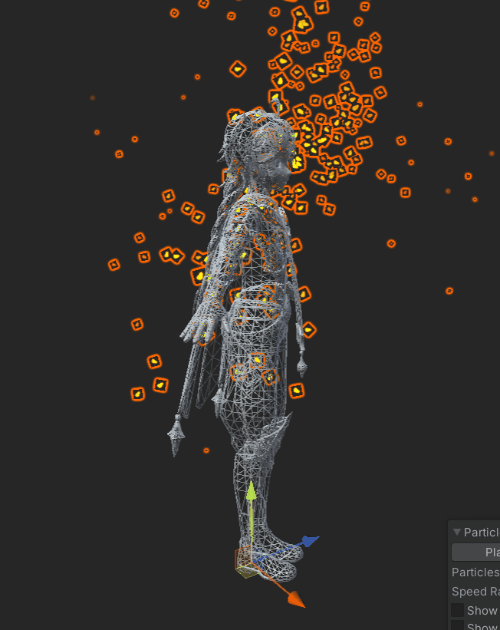

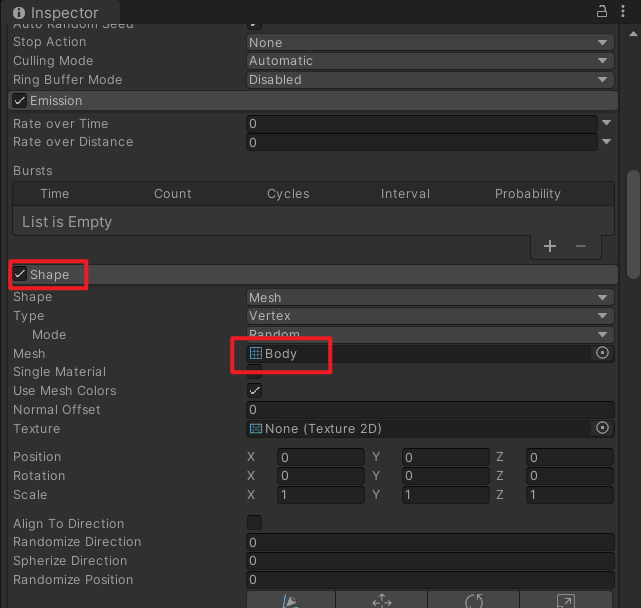

粒子的设置关键的一步就是设置Shape，是用角色的网格作为Mesh，如下，

这样粒子喷射的时候就是以网格的形状来喷射了，

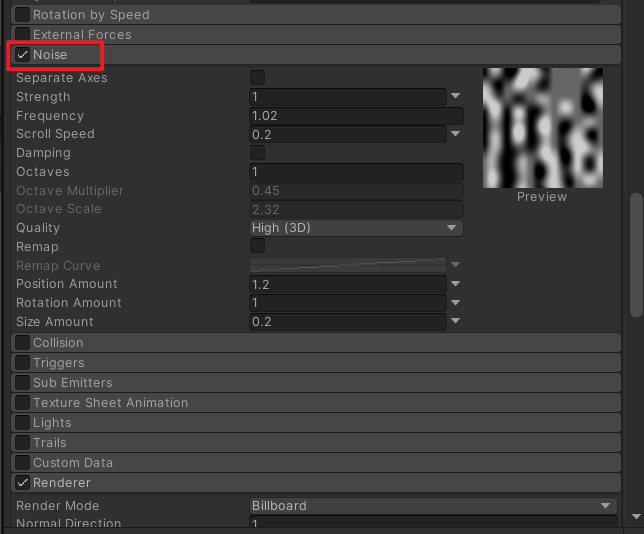

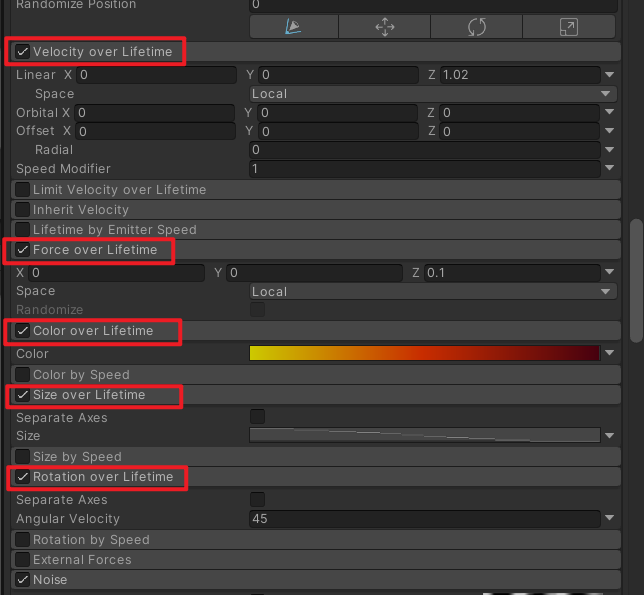

还有就是粒子的噪声扰动，可以对粒子运动轨迹、旋转、大小进行扰动，

另外是一些生命周期内的属性控制，比如作用力、颜色、大小等，

关于粒子系统的教程，我之前写过几篇文章，感兴趣的同学可以看下：
《【游戏开发实战】Unity使用ParticleSystem粒子系统模拟药水在血管中流动（粒子碰撞）》
《【游戏开发实战】手把手教你使用Unity制作一个飞机喷射火焰尾气的粒子效果》
《【学Unity的猫】第十五章：Unity粒子系统ParticleSystem，下雪啦下雪啦》
《【游戏开发实战】Unity使用ShaderGraph配合粒子系统，制作子弹拖尾特效（Fate/stay night金闪闪的大招效果）》
《【游戏开发实战】Unity ShaderGraph溶解效果运用到粒子系统中（利用顶点色的alpha通道控制）》
《【游戏开发实战】权游红袍女在火中看到了什么，我看到了…（Unity | 粒子系统 | 火焰特效 | ParticleSystem | 手把手制作）》

八、C#代码控制材质球属性

我们做一下简单的UI界面，弄一个Slider滑块，如下，

创建一个PlayerMaterialCtrler.cs脚本，用于控制角色材质球属性，
代码很简单，如下

using UnityEngine;
using UnityEngine.UI;

public class PlayerMaterialCtrler : MonoBehaviour
{
    [SerializeField]
    private Slider disolveSlider;
    private Material[] materials;
    private int disolveId;

    void Start()
    {
        var renderer = gameObject.GetComponentInChildren<Renderer>();
        materials = renderer.materials;
        disolveId = Shader.PropertyToID("disolve");
        disolveSlider.onValueChanged.AddListener((v) =>
        {
            for (int i = 0, len = materials.Length; i < len; ++i)
            {
                materials[i].SetFloat(disolveId, v);
            }
        });
    }
}

我们再创建一个ParticleSystem.cs脚本，用于控制粒子的喷射，代码如下，

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;

public class ParticleCtrler : MonoBehaviour
{
    [SerializeField]
    private Slider slider;

    [SerializeField]
    private ParticleSystem ptc;

    void Start()
    {
        var emission = ptc.emission;
        var ptcMain = ptc.main;
        emission.rateOverTime = 0;
        slider.onValueChanged.AddListener((v) =>
        {
            if (v > 0.7f)
            {
                emission.rateOverTime = 0;
            }
            else if (v < 0.35f)
            {
                emission.rateOverTime = (int)(v * 1000);
                ptcMain.startSize = 0.07f * v;
            }
            else
            {
                emission.rateOverTime = (int)((0.7f - v) * 2000);
                ptcMain.startSize = 0.07f * v;
            }
        });
    }
}

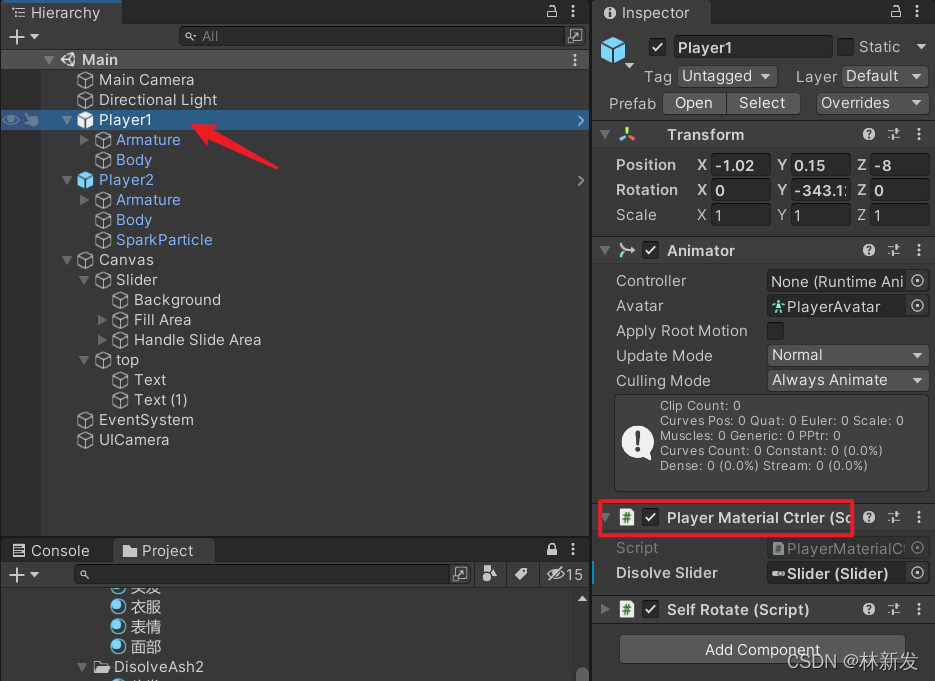

把PlayerMaterialCtrler.cs脚本挂到角色根节点上，并赋值Slider对象，

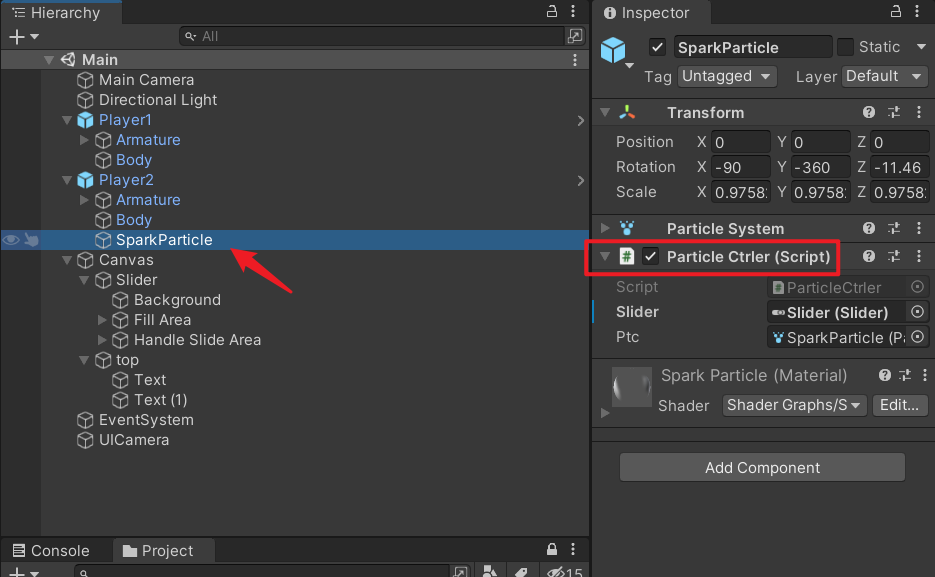

把SparkParticle.cs脚本挂到粒子节点上，并赋值成员对象，如下

九、最终运行效果

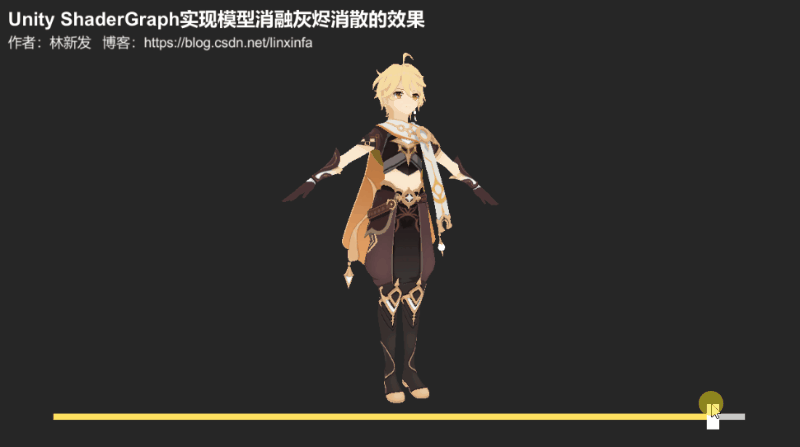

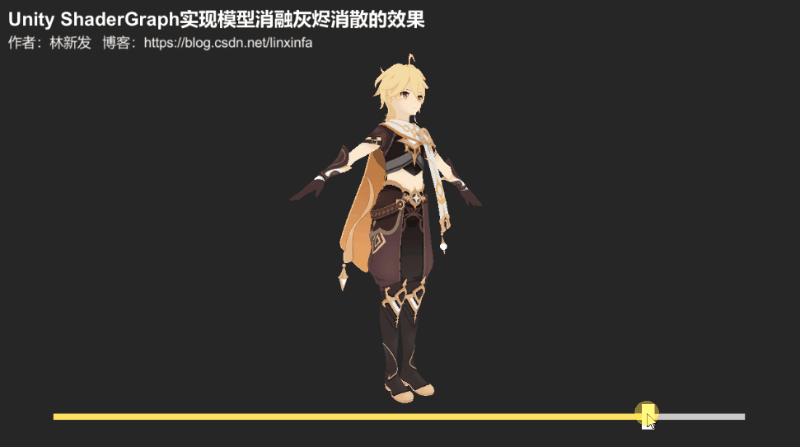

运行Unity，最终效果如下，

十、工程源码

本文工程源码我已上传到GitCode，感兴趣的同学可自行下载学习。

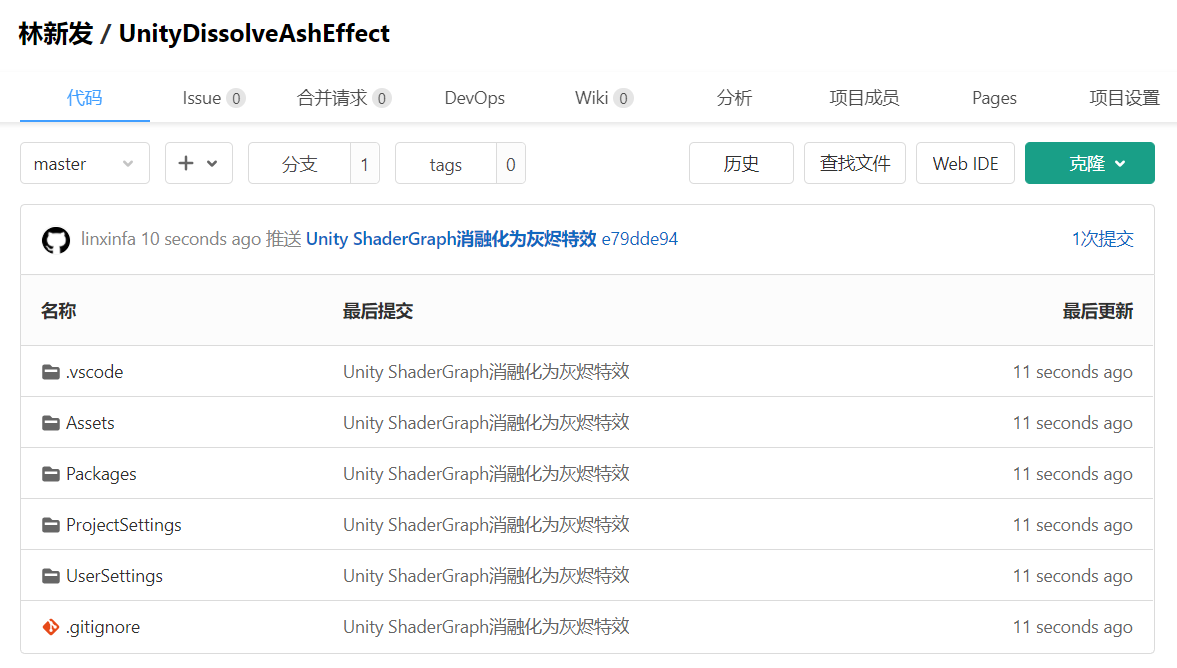

地址：https://gitcode.net/linxinfa/UnityDissolveAshEffect
注意：我使用的Unity版本是2021.1.7f1c1，使用的ShaderGraph版本是11.0.0，如果你使用的版本与我不同，可能会有兼容问题。

十一、完毕

好啦，就到这里吧~
我是林新发：https://blog.csdn.net/linxinfa
原创不易，若转载请注明出处，感谢大家~
