MODIS数据简介

1.卫星的简介及参数

1999年2月18日，美国成功地发射了地球观测系统（EOS）的第一颗先进的极地轨道环境遥感卫星Terra。它的主要目标是实现从单系列极轨空间平台上对太阳辐射、大气、海洋和陆地进行综合观测，获取有关海洋、陆地、冰雪圈和太阳动力系统等信息，进行土地利用和土地覆盖研究、气候季节和年际变化研究、自然灾害监测和分析研究、长期气候变率的变化以及大气臭氧变化研究等，进而实现对大气和地球环境变化的长期观测和研究的总体（战略）目标。2002年5月4日成功发射Aqua星后，每天可以接收两颗星的资料。
    搭载在Terra和Aqua两颗卫星上的中分辨率成像光谱仪（MODIS）是美国地球观测系统（EOS）计划中用于观测全球生物和物理过程的重要仪器。它具有36个中等分辨率水平 （0.25um~1um）的光谱波段，每1-2天对地球表面观测一次。获取陆地和海洋温度、初级生产率、陆地表面覆盖、云、汽溶胶、水汽和火情等目标的图像。
EOS（Earth Observation System）卫星是美国地球观测系统计划中一系列卫星的简称。经过长达8年的制造和前期预研究准备工作，第一颗EOS的上午轨道卫星于1999年12月18日发射升空，发射成功的卫星命名为Terra（拉丁语“地球”的意思），主要目的是观测地球表面。它是一个用一系列低轨道卫星对地球进行连续综合观测的计划。它的主要目的是：实现从单系列极轨空间平台上对太阳辐射、大气、海洋和陆地进行综合观测，获取有关海洋、陆地、冰雪圈和太阳动力系统等信息；进行土地利用和土地覆盖研究、气候的季节和年际变化研究、自然灾害监测和分析研究、长期气候变率和变化以及大气臭氧变化研究等；进而实现对大气和地球环境变化的长期观测和研究的总体（战略）目标。EOS卫星轨道高度为距地球705公里，目前的第一颗上午轨道卫星（Terra）过境时间为地方时10:30am左右，一天最多可以获得4条过境轨道资料。
Terra卫星于1999年12月18日发射成功，Aqua卫星于2002年5月4日发射成功。Terra为上午星，从北向南于地方时10:30左右通过赤道，Aqua为下午星，从南向北于地方时13：30左右通过赤道。两颗星相互配合每1-2天可重复观测整个地球表面，得到36个波段的观测数据

EOS系列卫星上的最主要的仪器是中分辨率成像光谱仪（MODIS），其最大空间分辨率可达250米。
2.MODIS简介和参数：
MODIS是当前世界上新一代“图谱合一”的光学遥感仪器，有36个离散光谱波段，光谱范围宽，从0.4微米（可见光）到14.4微米（热红外）全光谱覆盖。MODIS的多波段数据可以同时提供反映陆地表面状况、云边界、云特性、海洋水色、浮游植物、生物地理、化学、大气中水汽、气溶胶、地表温度、云顶温度、大气温度、臭氧和云顶高度等特征的信息。可用于对地表、生物圈、固态地球、大气和海洋进行长期全球观测。中分辨率成像光谱仪（MODIS）最大空间分辨率可达250米，扫描宽度2330公里。MODIS是CZCS、AVHRR、HIRS和TM等仪器的继续。MODIS是被动式成像分光辐射计。共有490个探测器，分布在36个光谱波段，从0.4微米（可见光）到14.4微米（热红外）全光谱覆盖。

MODIS仪器的地面分辨率为250m、500m和1000m，扫描宽度为2330km。

在对地观测过程中，每秒可同时获得11兆比特的来自大气、海洋和陆地表面信息，日或每两日可获取一次全球观测数据。
MODIS参数（摘自百度百科和遥感集市）

项目	指标
轨道	705km，降轨上午10: 30过境，升轨下午1: 30过境，太阳同步，近极地圆轨道
时间分辨率	1天
光谱波段	36个离散光谱波段，光谱范围宽，从0.4微米（可见光）到14.4微米（热红外）全光谱覆盖
扫描频率	每分钟20.3转，与轨道垂直
测绘宽带	2330km x 10km
望远镜	直径17.78cm
体积	1.0m X 1.6m X 1.0m
重量	250g
功耗	225w
数据率	11Mbit/s
量化	12bit
星下点空间分辨率	250m,500m,1000m
设计寿命	5年



MODIS数据的波段分布特征

波段	波谱范围(nm)	信噪比	主要用途	分辨率(m)
1	620-670	128	陆地/云边界	250
2	841-876	201
3	459-479	243	陆地/云特性	500
4	545-565	228
5	1230-1250	74
6	1628-1652	275
7	2105-2155	110
8	405-420	880	海洋颜色/浮游  植物/生物化学	1000
9	438一48	838
10	483-493	802
11	526-536	754
12	546-556	750
13	662-672	910
14	673-683	1087
15	743-753	586
16	862-877	516
17	890-920	167	大气水蒸气
18	931-941	57
19	915-965	250
20	3.660-3.840	0.05	地表/云温度
21	3.929-3.989	2.00
22	3.929-3.989	0.07
23	4.020-4.080	0.07
24	4.433-4.498	0.25	大气温度
25	4.482一549	0.25
26	1360-1390	150	卷云
27	6.535-6.895	0.25	水蒸气
28	7.175-7.475	0.25
29	8.400-8,700	0.25
30	9.580-9.880	0.25	臭氧
31	10.780-11.280	0.05	地表/云温度
32	11.770-12.270	0.05
33	13.185-13.485	0.25	云顶高度
34	13.485-13.785	0.25
35	13.785-14.085	0.25
36	14.085-14.385	0.35

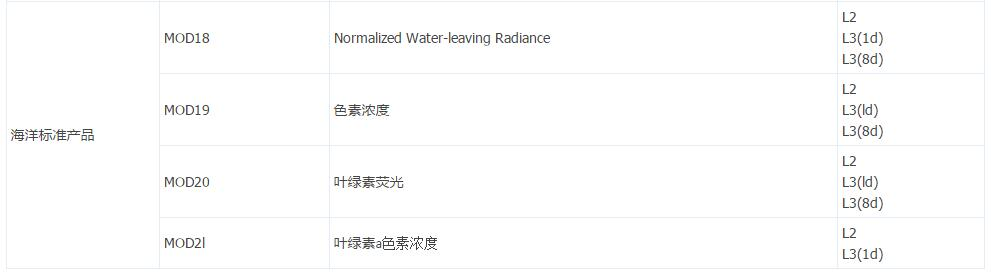

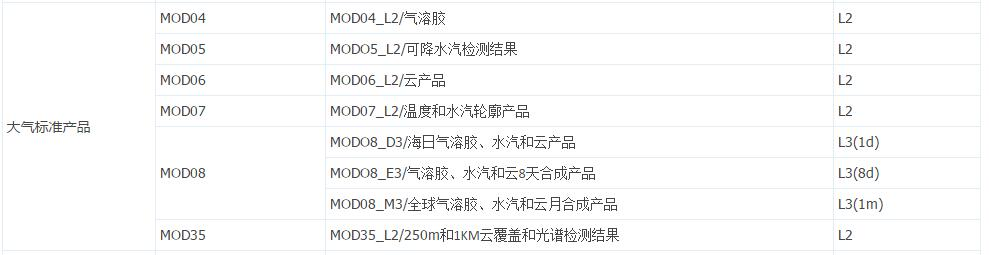

3.MODIS产品
按处理级别划分，可以分为以下5种：

0级产品：也称原始数据;

1级产品：指L1A数据，已经被赋予定标参数;

2级产品：指L1B级数据，经过定标定位后数据，本系统产品是国际标准 的EOS-HDF格式。包含所有波段数据，是应用比较广泛的一类数据。;

3级产品：在1B数据的基础上，对由遥感器成像过程产生的边缘畸变(Bowtie效应)进行校正，产生L3级产品;

4级产品：由参数文件提供的参数，对图像进行几何纠正，辐射校正，使图像的每一点都有精确的地理编码、反射率和辐射率。L4级产品的MODIS图像进行不同时相的匹配时，误差小于1个像元。该级产品是应用级产品不可缺少的基础;

5级及以上产品：根据各种应用模型开发L5级产品。

MODIS产品命名规则

 MODIS文件名的命名遵循一定的规则，通过文件名，可以获得很多关于此文件的详细信息，比如：文件名

 MOD09A1.A2006001.h08v05.005.2006012234657.hdf

MOD09A1 –产品缩写

.A2006001 – 数据获得时间(A-YYYYDDD)

.h08v05 – 分片标示(水平XX，垂直YY)

.005 – 数据集版本号

.2006012234567 – 产品生产时间(YYYYDDDHHMMSS)

.hdf – 数据格式(HDF-EOS)

 提供的MODIS陆地标准产品数据都采用TILE类型进行组织即以地球为参照系， 采用了SIN（ISIN，正弦曲线投影） 地球投影系统，将全球按照10°经度*10°纬度（1200KM*1200KM）的方式分片（如下图），全球陆地被分割为600多个Tile，并对每一个Tile赋予了水平编号和垂直编号。左上角的编号为（0，0）右下角的编号为（35，17）。



MODIS 产品时间分辨率

 根据实际情况不同，本网站提供的MODIS陆地标准数据产品具有不同的时间分辨率，主要包括：

    每日产品（daily）
    8天合成产品（8-Day）
    16天合成产品（16-Day）
    月合成产品（Monthly）
    季度产品（Quarterly）
    年产品（Yearly）

MODIS产品空间分辨率

MODIS仪器获得的数据有3个空间分辨率：
    Bands 1–2 – 250米
    Bands 3–7 – 500米
    Bands 8–36 – 1000米
    本网站提供的MODIS陆地标准数据产品分为4种不同的空间分辨率，分别如下：
    250米
    500米
    1000米
    5600米 (0.05度).

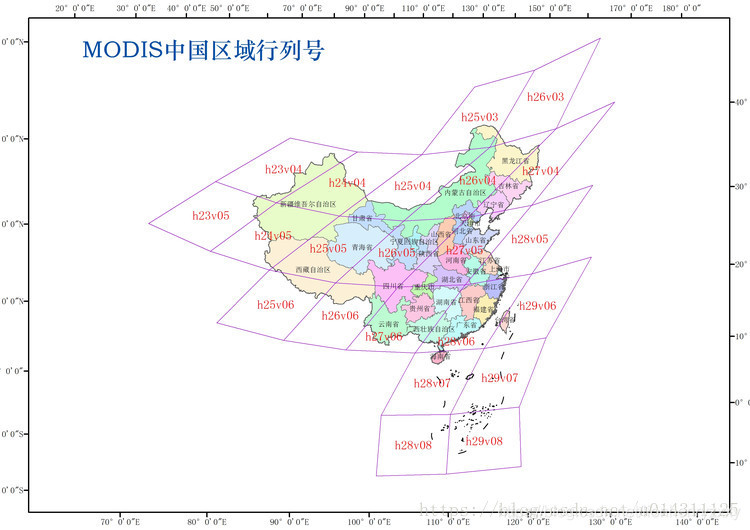

MODIS中国区域行列号
