本文讲述了在开关电源设计中，输出电压纹波的大小受电容C容量和等效串联电阻ESR影响。重点介绍为何选用120Hz作为测试频率，以及如何通过给定的参数计算100kHz工作条件下电容的ESR。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在开关电源设计中，输出电压纹波是一个重要指标。

变换器输出纹波的大小又输出电容C的容量及等效串联电阻决定。

$\bigtriangleup U\textrm{o}=\bigtriangleup U_{\textrm{ESR}}+\bigtriangleup U_{\textrm{C}}$

C越大，输出纹波电压越小，但是电容容量较大时，一般只能采用电解电容，而电解电容的ESR较大，会增大输出纹波电压。

一般情况下，输出纹波电压主要由ESR决定。因此，在变换器设计过程中，一定要考虑ESR的影响，而厂商下只给出120Hz下的电容损耗因子，对于100kHz工况下的ESR需要自己进行换算，下面给出具体计算方法。

为什么是120Hz呢？

电容器的损耗因数的测试标准是使用60Hz频率的国家首先提出的，故电容器的损耗因数的测试频率为60Hz交流电全波或桥式整流后的最低纹波频率（60Hz的两倍频）120Hz。

以国内厂商承兴的220uF/50V 绿高频电解电容为例。

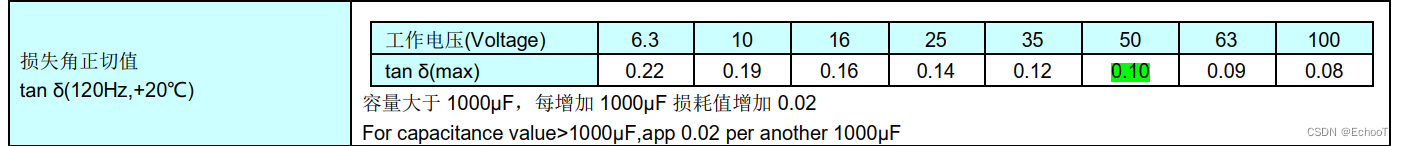

损耗角正切值（120Hz）为0.1。

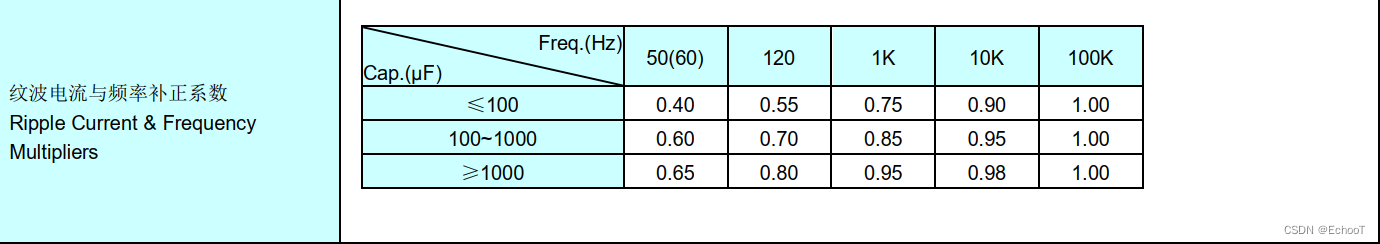

纹波电流-频率系数比为0.70（120Hz）/1.0（100kHz）。

根据公式

$\textrm{ESR}_{100k}=(\frac{I_{120}}{I_{100k}})^{2}\times \textrm{ESR}_{120}$

其中 $\textrm{ESR}_{120}=\frac{DF}{2\pi \times 120 \times C}$

可以得出ESR(100kHz)为0.296ohm。
