无聊测一下IO口翻转速度 STM32F103RCT6

最新推荐文章于 2025-02-15 18:50:47 发布

liu-y_

最新推荐文章于 2025-02-15 18:50:47 发布

阅读量5.7k

点赞数

本文链接：https://blog.csdn.net/liu2208627695/article/details/97527533

版权

本文探讨了直接操作寄存器与使用库函数指令在性能上的差异，实测前者耗时222ns，后者约300ns。分享了利用示波器进行调试的心得，发现峰峰值接近2.7V，但未达到3.3V的理想状态。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

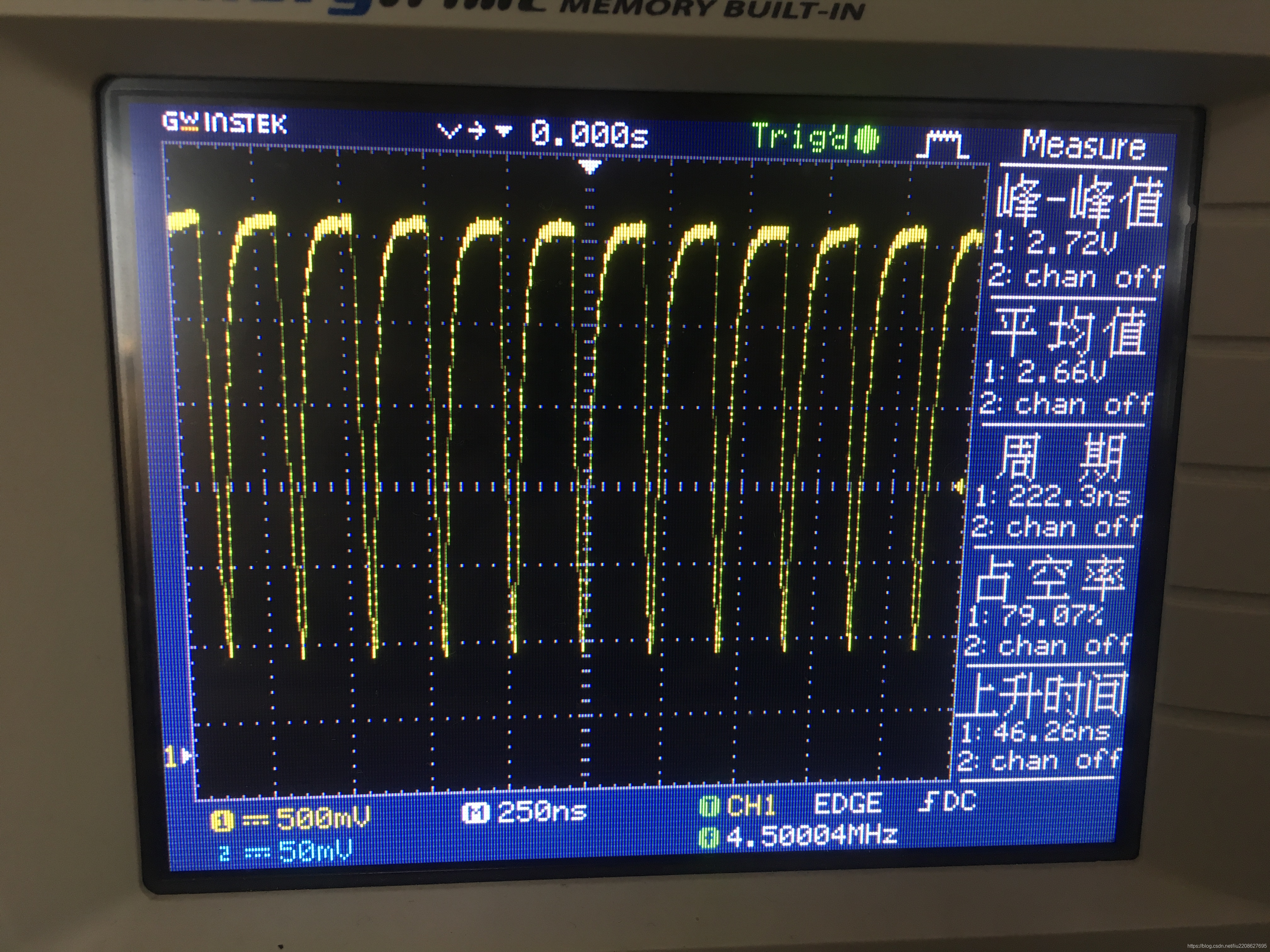

可以看到这差不多是极限了。直接操作寄存器222ns 采用库函数指令会延迟300ns左右

新学到了示波器调试大法。。

电赛的可以交流下

不好意思没注意峰峰值已经2.7v了。。不够3.3.。。
