一. 前言

2019年4月25号，Alibaba Sentinel Dashboard1.6正式发布，带来 Spring Cloud Gateway 支持、控制台登录功能、改进的热点限流和注解 fallback 等多项新特性。
在这里插入图片描述

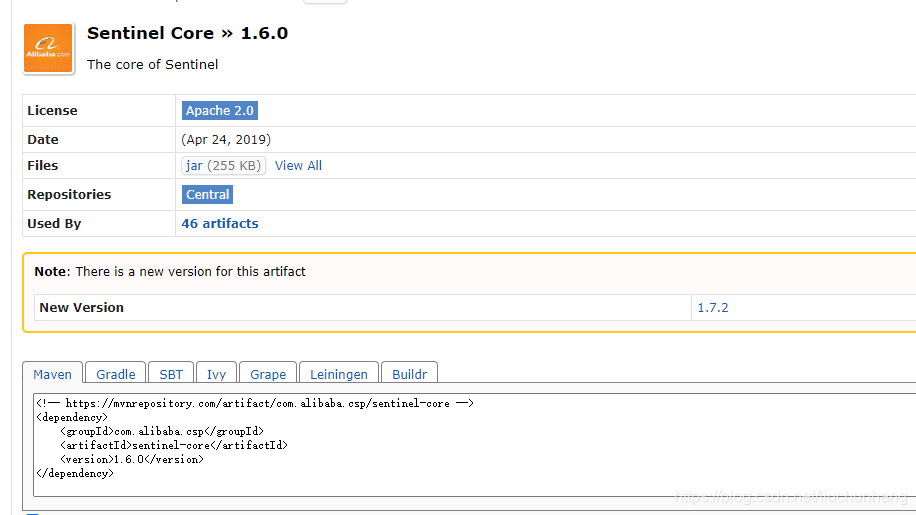

需要注意的是
Alibaba Sentinel Dashboard的jar中包含Sentinel，且版本对照一致。

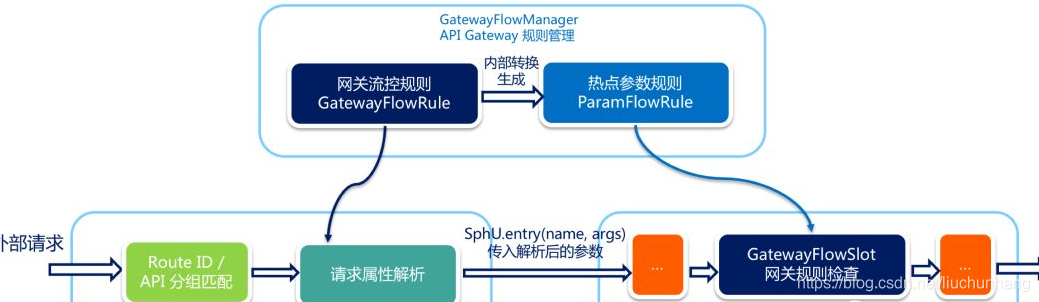

二.Sentinel网关流控实现原理

当通过 GatewayRuleManager 加载网关流控规则（GatewayFlowRule）时，无论是否针对请求属性进行限流，Sentinel 底层都会将网关流控规则转化为热点参数规则（ParamFlowRule），存储在GatewayRuleManager 中，与正常的热点参数规则相隔离。转换时 Sentinel 会根据请求属性配置，为网关流控规则设置参数索引（idx），并同步到生成的热点参数规则中。

外部请求进入 API Gateway 时会经过 Sentinel 实现的 filter，其中会依次进行路由/API 分组匹配、请求属性解析和参数组装。Sentinel 会根据配置的网关流控规则来解析请求属性，并依照参数索引顺序组装参数数组，最终传入SphU.entry(res, args) 中。Sentinel API Gateway Adapter Common 模块向 Slot Chain 中添加了一个 GatewayFlowSlot，专门用来做网关规则的检查。GatewayFlowSlot 会从GatewayRuleManager中提取生成的热点参数规则，根据传入的参数依次进行规则检查。若某条规则不针对请求属性，则会在参数最后一个位置置入预设的常量，达到普通流控的效果。
在这里插入图片描述

三Sentinel文档

Sentinel 1.6.0 引入了 Sentinel API Gateway Adapter Common 模块，此模块中包含网关限流的规则和自定义 API 的实体和管理逻辑：
GatewayFlowRule：网关限流规则，针对 API Gateway 的场景定制的限流规则，可以针对不同 route 或自定义的 API 分组进行限流，支持针对请求中的参数、Header、来源 IP 等进行定制化的限流。
ApiDefinition：用户自定义的 API 定义分组，可以看做是一些 URL 匹配的组合。比如我们可以定义一个 API 叫 myapi，请求 path 模式为 /foo/ 和 /baz/ 的都归到 myapi 这个 API 分组下面。限流的时候可以针对这个自定义的 API 分组维度进行限流。
其中网关限流规则 GatewayFlowRule 的字段解释如下：
• resource：资源名称，可以是网关中的 route 名称或者用户自定义的 API 分组名称。
• resourceMode：规则是针对 API Gateway 的 route（RESOURCEMODEROUTEID）还是用户在 Sentinel 中定义的 API 分组（RESOURCEMODECUSTOMAPI_NAME），默认是 route。
• grade：限流指标维度，同限流规则的 grade 字段
• count：限流阈值
• intervalSec：统计时间窗口，单位是秒，默认是 1 秒
• controlBehavior：流量整形的控制效果，同限流规则的 controlBehavior 字段，目前支持快速失败和匀速排队两种模式，默认是快速失败。
• burst：应对突发请求时额外允许的请求数目。
• maxQueueingTimeoutMs：匀速排队模式下的最长排队时间，单位是毫秒，仅在匀速排队模式下生效。
• paramItem：参数限流配置。若不提供，则代表不针对参数进行限流，该网关规则将会被转换成普通流控规则；否则会转换成热点规则。其中的字段：
• parseStrategy：从请求中提取参数的策略，目前支持提取来源 IP（PARAMPARSESTRATEGYCLIENTIP）、Host（PARAMPARSESTRATEGYHOST）、任意 Header（PARAMPARSESTRATEGYHEADER）和任意 URL 参数（PARAMPARSESTRATEGYURLPARAM）四种模式。
• fieldName：若提取策略选择 Header 模式或 URL 参数模式，则需要指定对应的 header 名称或 URL 参数名称。
• pattern 和 matchStrategy：为后续参数匹配特性预留，目前未实现。
用户可以通过 GatewayRuleManager.loadRules(rules) 手动加载网关规则，或通过 GatewayRuleManager.register2Property(property) 注册动态规则源动态推送（推荐方式）。

三Sentinel整合gateway模块实践测试

1依赖

在有alibaba-sentinel，spring-cloud-starter-gateway依赖的基础上，需要增加sentinel-spring-cloud-gateway-adapter两个组件的适配器依赖

<dependency>
            <groupId>com.alibaba.csp</groupId>
            <artifactId>sentinel-spring-cloud-gateway-adapter</artifactId>
            <version>1.6.0</version>
</dependency>

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>FengboSoft</artifactId>
        <groupId>org.example</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>eureka-gateway-global</artifactId>

    <dependencies>
        <!--gateway依赖-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-gateway</artifactId>
        </dependency>
        <!-- https://mvnrepository.com/artifact/javax.servlet/javax.servlet-api -->
        <dependency>
            <groupId>javax.servlet</groupId>
            <artifactId>javax.servlet-api</artifactId>
            <version>4.0.0</version>
        </dependency>
        <!--nacos客户端依赖-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
        </dependency>
        <!--nacosconfig依赖-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-config</artifactId>
        </dependency>
        <!--阿里哨兵-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
        </dependency>
        <!--sentinel支持gateway依赖-->
        <dependency>
            <groupId>com.alibaba.csp</groupId>
            <artifactId>sentinel-spring-cloud-gateway-adapter</artifactId>
            <version>1.6.0</version>
        </dependency>
    </dependencies>
</project>

父依赖

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>org.example</groupId>
    <artifactId>FengboSoft</artifactId>
    <packaging>pom</packaging>
    <version>1.0-SNAPSHOT</version>
    <modules>
        <module>eureka-client-account</module>
        <module>eureka-common-entity</module>
        <module>eureka-system-account</module>
        <module>eureka-client-finance</module>
        <module>eureka-client-meter</module>
        <module>eureka-gateway-global</module>
    </modules>
    <build>
        <plugins>
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-compiler-plugin</artifactId>
                <configuration>
                    <source>8</source>
                    <target>8</target>
                </configuration>
            </plugin>
        </plugins>
    </build>
    <dependencyManagement>
        <dependencies>
            <dependency>
                <groupId>org.springframework.cloud</groupId>
                <artifactId>spring-cloud-dependencies</artifactId>
                <version>Finchley.SR2</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
            <dependency>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-dependencies</artifactId>
                <version>2.0.6.RELEASE</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
            <!--spring-cloud-alibaba版本必须对应boot和cloud版本，否则ribbon会报错-->
            <dependency>
                <groupId>org.springframework.cloud</groupId>
                <artifactId>spring-cloud-alibaba-dependencies</artifactId>
                <version>0.2.1.RELEASE</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
        </dependencies>
    </dependencyManagement>
</project>

2 配置

#应用环境
spring.application.name=gateway
spring.profiles.active=null
#端口号
server.port=11111
#eureka的健康检查机制开关
eureka.client.healthcheck.enabled=true
#gateway
#默认为false，如果设置为True，则对全部服务起作用，就不用对单独服务配置，如果需要对单独服务进行配置，则需配置成默认值
#设置服务与发现结合，这样可以采用服务名的路由策略
spring.cloud.gateway.discovery.locator.enabled=true
#服务路由名小写开启小写验证，默认feign根据服务名查找都是用的全大写
spring.cloud.gateway.discovery.locator.lower-case-service-id=true
#设置路由id，个性话配置服务调用网关
spring.cloud.gateway.routes[0].id=zero
#设置路由的uri,uri以lb://开头（lb=loadblance代表从注册中心获取服务）
spring.cloud.gateway.routes[0].uri=lb://accountconsumer
#设置路由断言(必须配置),代理servicerId为auth-service的/gateway/路径
spring.cloud.gateway.routes[0].predicates=Path=/gateway/**
#必须加这个配置，否则使用微服务名会调用不成功
spring.cloud.gateway.routes[0].filters[0]=StripPrefix=1
#nacos
spring.cloud.nacos.discovery.server-addr=192.168.1.187:8848
spring.cloud.nacos.config.server-addr=192.168.1.187:8848
#sentinel
#sentinel控制台url
spring.cloud.sentinel.transport.dashboard=192.168.1.187:8080
#与应用交互的httpserver端口号
spring.cloud.sentinel.transport.port=8719
#取消控制台懒加载
spring.cloud.sentinel.eager=true

配置了Path路由，等会使用 http:/192.168.1.187：11111/gateway/+微服务进行访问即可。
那么这里面的 route ID（如 zero）会被标识为 Sentinel 的资源。

3配置类

增加一个GatewayConfiguration 类，用于Sentinel配置Gateway限流要用到的类，目前是手动配置的方式，后面肯定是可以通过注解启用，配置文件中指定限流规则的方式来使用，当然这部分工作会交给Spring Cloud Alibaba来做，后面肯定会发新版本的，大家耐心等待就行了。

package fengbo.config;

import com.alibaba.csp.sentinel.adapter.gateway.sc.SentinelGatewayFilter;
import com.alibaba.csp.sentinel.adapter.gateway.sc.exception.SentinelGatewayBlockExceptionHandler;
import org.springframework.beans.factory.ObjectProvider;
import org.springframework.cloud.gateway.filter.GlobalFilter;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.core.Ordered;
import org.springframework.core.annotation.Order;
import org.springframework.http.codec.ServerCodecConfigurer;
import org.springframework.web.reactive.result.view.ViewResolver;

import java.util.Collections;
import java.util.List;

@Configuration
public class GatewayConfiguration {


    private final List<ViewResolver> viewResolvers;
    private final ServerCodecConfigurer serverCodecConfigurer;


    public GatewayConfiguration(ObjectProvider<List<ViewResolver>> viewResolversProvider,
                                ServerCodecConfigurer serverCodecConfigurer) {
        this.viewResolvers = viewResolversProvider.getIfAvailable(Collections::emptyList);
        this.serverCodecConfigurer = serverCodecConfigurer;
    }


    @Bean
    @Order(Ordered.HIGHEST_PRECEDENCE)
    public SentinelGatewayBlockExceptionHandler sentinelGatewayBlockExceptionHandler() {
        // Register the block exception handler for Spring Cloud Gateway.
        return new SentinelGatewayBlockExceptionHandler(viewResolvers, serverCodecConfigurer);
    }


    @Bean
    @Order(-1)
    public GlobalFilter sentinelGatewayFilter() {
        return new SentinelGatewayFilter();
    }	}

4启动类

package fengbo;

import org.springframework.boot.Banner;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.client.discovery.EnableDiscoveryClient;

/**
 * Created by @author LiuChunhang on 2020/8/4.
 */
@SpringBootApplication
@EnableDiscoveryClient
public class Gateway {
    public static void main(String[] args) {
        SpringApplication springApplication = new SpringApplication(Gateway.class);
        springApplication.setBannerMode(Banner.Mode.OFF);
        springApplication.run(args);
    }
}

5测试

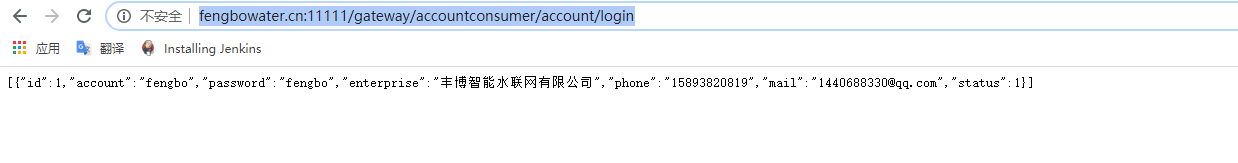

①使用网关访问服务若干次

在这里插入图片描述

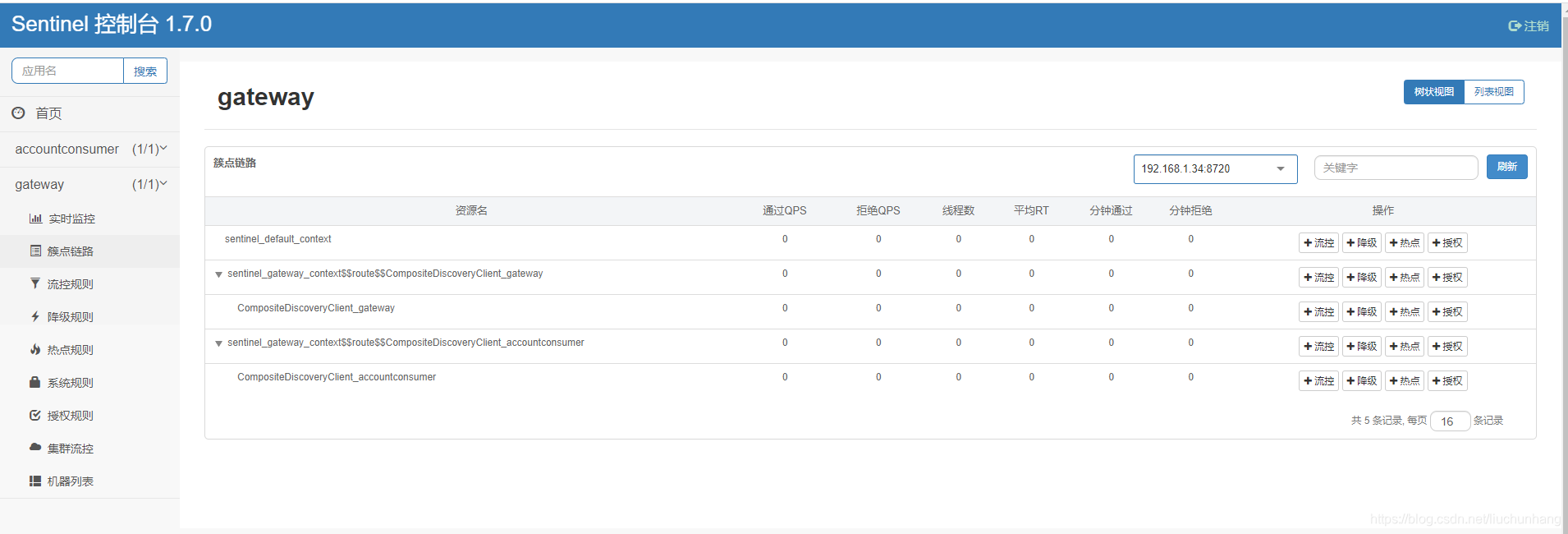

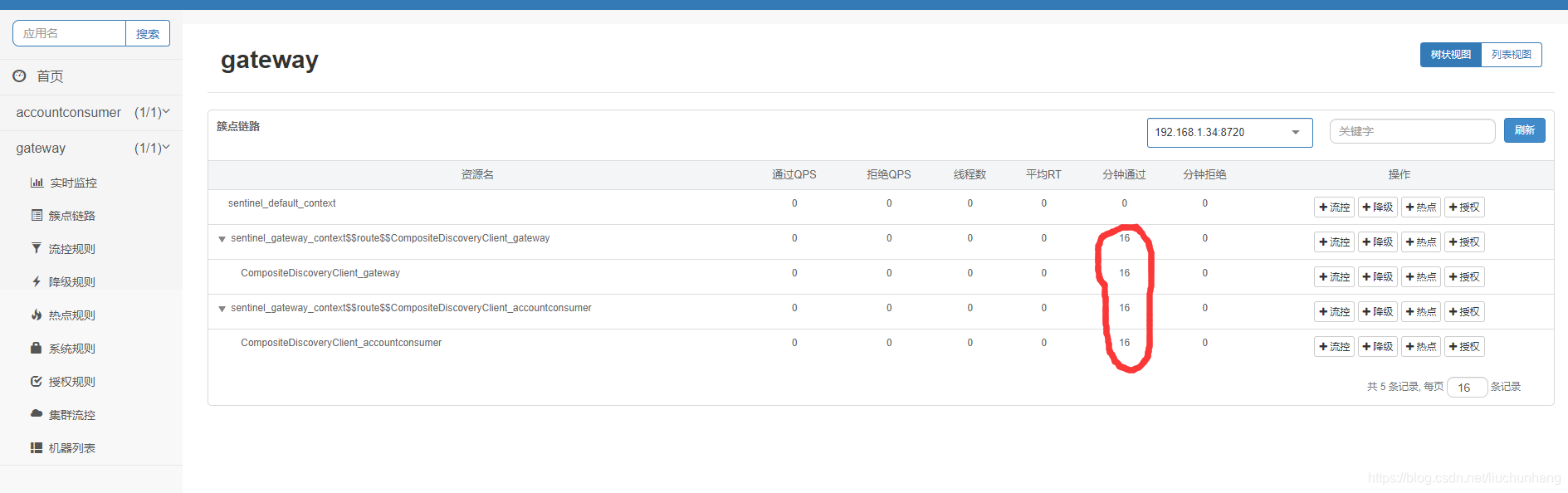

②打开Sentinel Dashboard1.7.0 ，可看到 Sentinel 对 gateway已经起到了监控作用

在这里插入图片描述

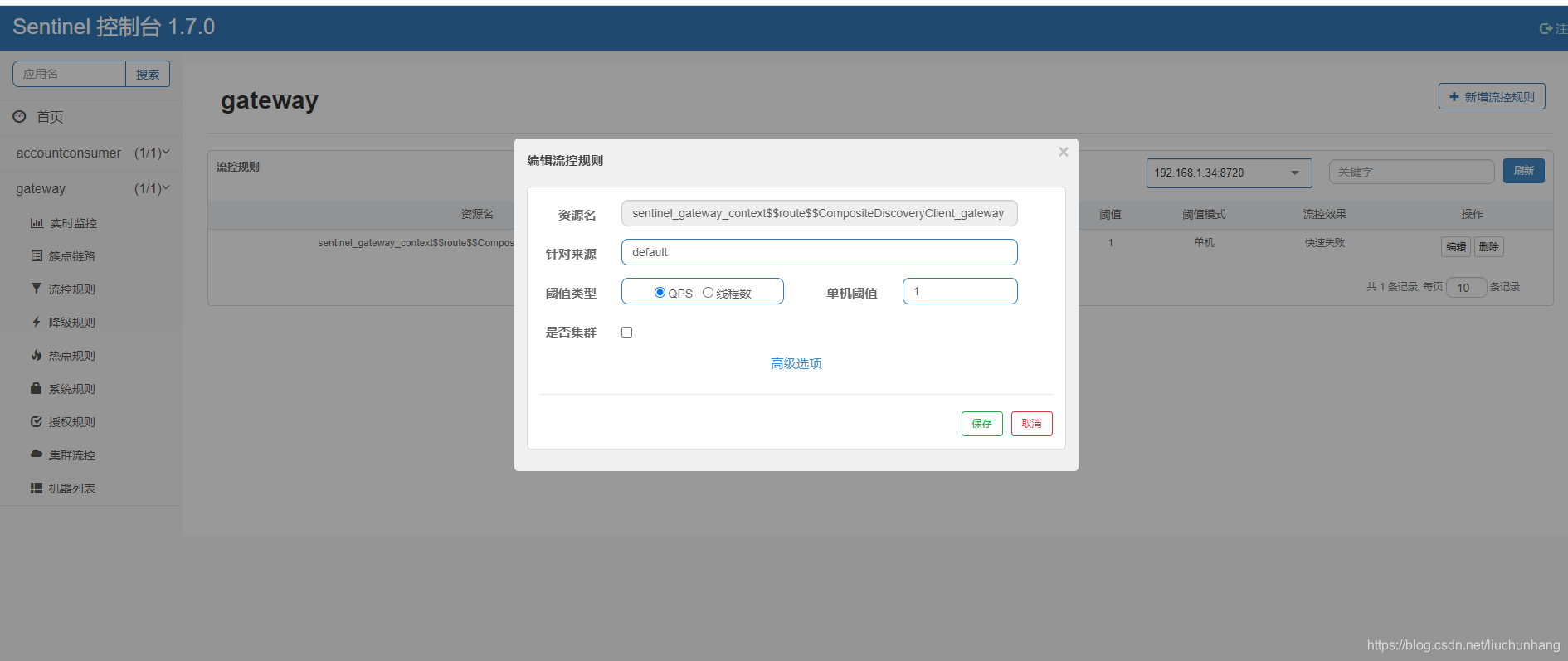

③测试对Gateway 总流量接口限流

sentinel Dashboard 操作
在这里插入图片描述

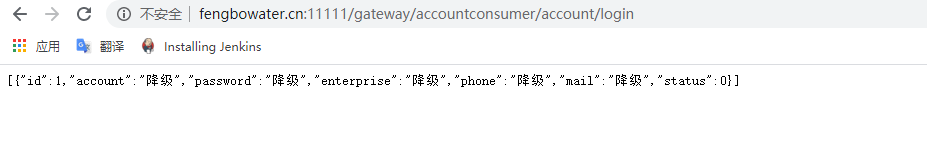

频繁访问之后，被Openfeign和微服务整合的客户端降级

目前的版本，对于gateway网关的根流量端口来说，所有请求都会通过gateway，所以被Openfeign fallback之后，sentinel上不会显示被拒绝。

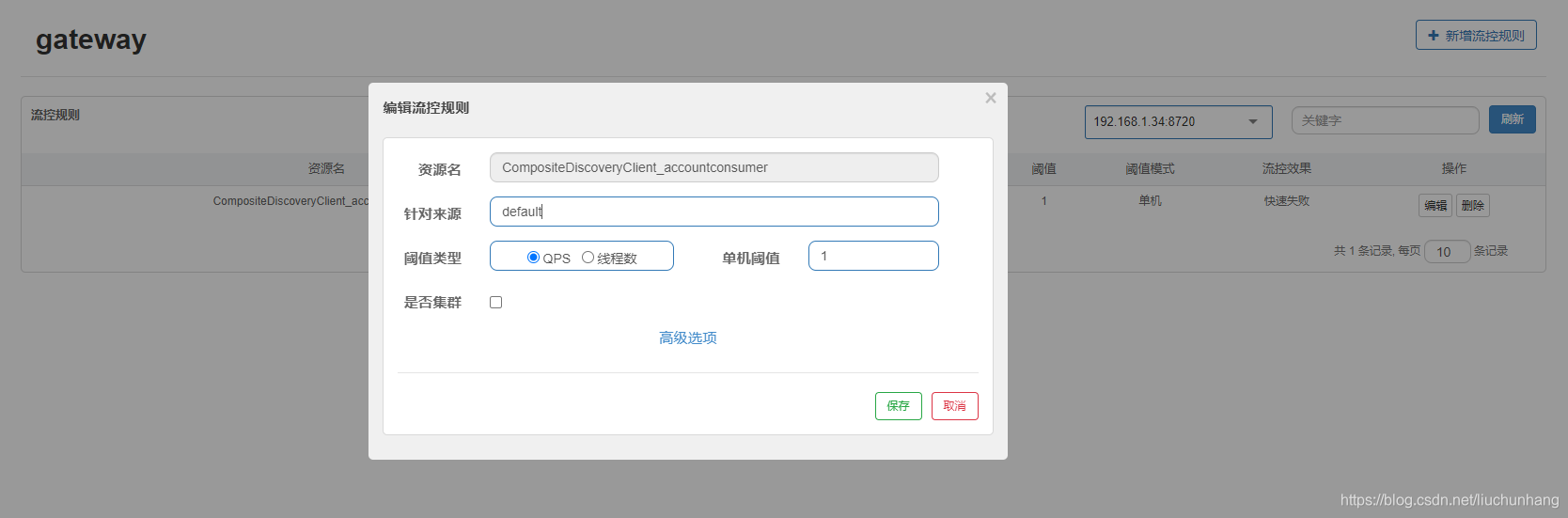

④测试对route ID 限流

sentinel Dashboard 操作
在这里插入图片描述

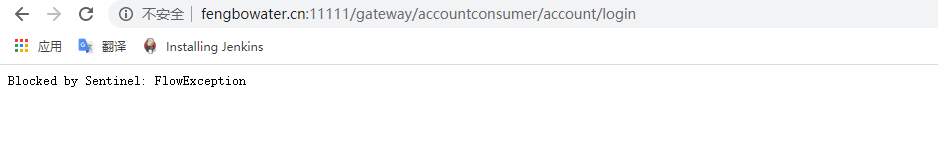

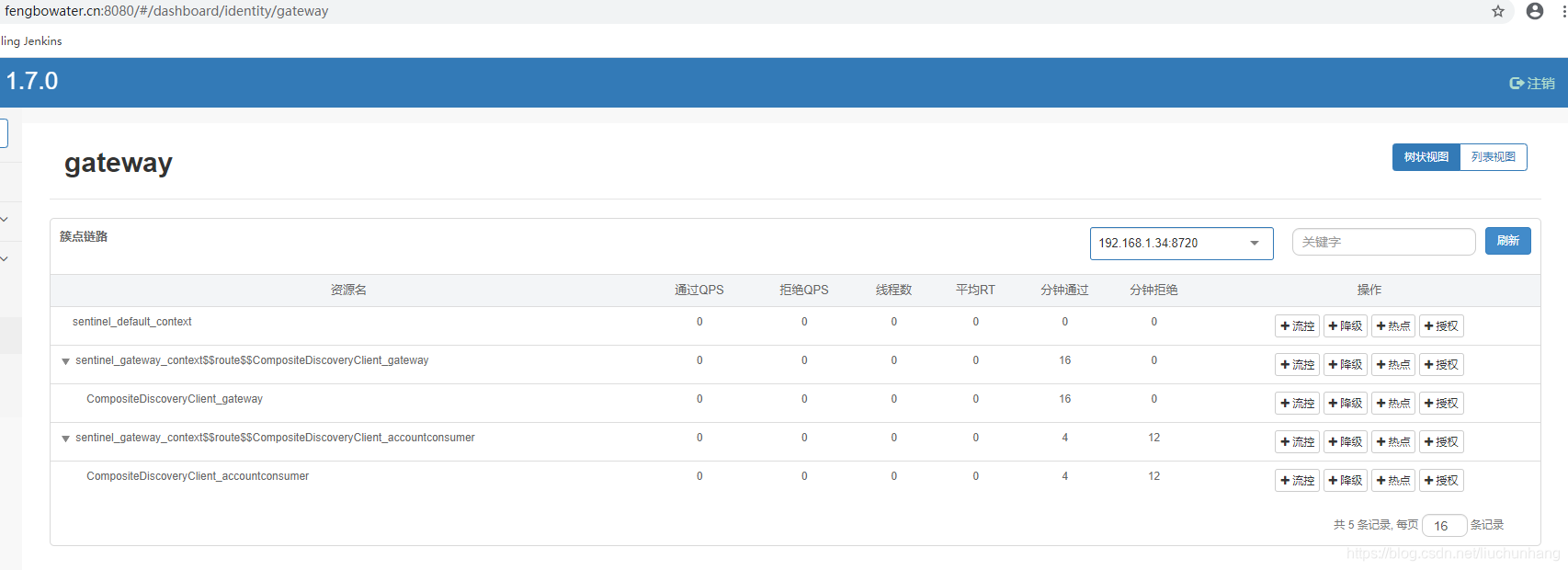

频繁访问之后，直接被sentinel降级

所有请求仍然都会通过gateway，但降级处理不会被Openfeign fallback，而是在sentinel上直接fallback，而且在面板上会显示被Sentinel拒绝请求数量，Sentinel的fallback也可以自定义，不知道怎么办的小伙伴请看我过去的文章。
在这里插入图片描述
