srs系列九——源站+边缘站集群模式

一、集群架构图：

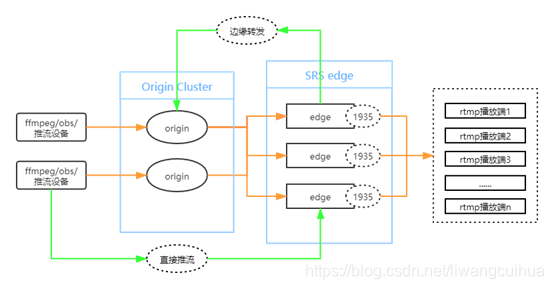

（1）自己部署时环境部署集群

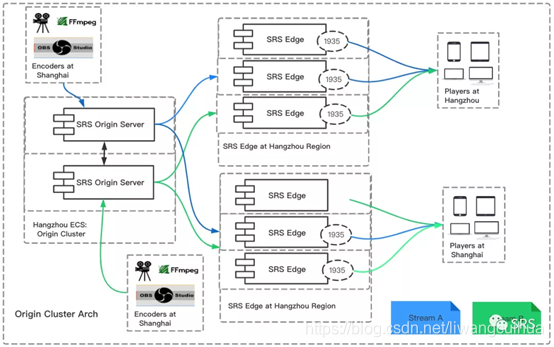

（2）srs官网架构图

二、 部署方案—源站集群+edge集群

Srs其他配置不在此详细列出，以下仅涉及集群配置
源站集群基本配置如下：

vhost __defaultVhost__ {
    cluster {
        #集群的模式，对于源站集群，值应该是local。
        mode            local;
        #是否开启源站集群
        origin_cluster  on;
        #源站集群中的其他源站的HTTP API地址
        coworkers       172.16.3.5:1985;
    }
}
边缘站集群基本配置：
cluster {
        #集群的模式，对于边缘集群，值应该是remote。
        mode            remote;
        #源站集群中所有源站流地址
        origin          172.16.3.5:1935 172.16.3.6:1985;
    }

三、说明+实操结果

（1） RTMP流，实操结果：
（a） 任一源站推流，可在任一边缘拉流。
（b） 任一边缘推流，可在其中一个源站和任一边缘拉流。
（c） 源站与源站不可获取流。
说明：
（a） 边缘服务器，就是边缘直播缓存服务器，边缘edge服务器就是源站的缓存。
（b） 播放边缘上的流时，edge会回源拉流，推流到edge上时，edge会直接将流转发给源站。
（c） 配置多个源站，在故障时会切换到下一个源站。

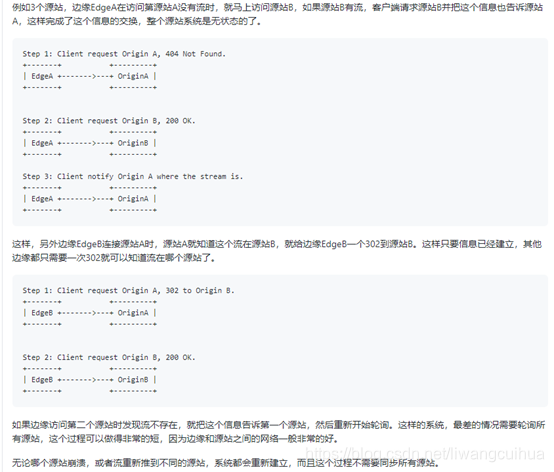

（d） 下图为源站的原理（推流端与源站集群是无负载均衡的，此处可在业务层实现）：

（2） GB28181
（a） 源站配置gb28181，推流到源站，任一edge可拉流。
（b） Edge配置gb28181，推流到edge，源站及edge均无法拉流。（边缘无流，只有在拉流的时候才会从源站取流。）

（3） HLS切片
（a） 源站开启hls，edge未开启hls，推流到源站时，即在源站产生ts文件，从edge拉流未在edge产生ts文件。
（b） 源站开启hls，edge开启hls，推流到源站时，即在源站产生ts文件，从edge拉流在edge产生ts文件。
（c） 源站未开启hls，edge开启hls，推流到源站时，在源站未产生ts文件，从edge拉流在edge产生ts文件。
（d） edge开启hls，推流到edge时，在源站产生ts文件，从edge拉流在edge产生ts文件。（继续印证边缘无流，源站存流。）
说明：Edge指的是RTMP边缘，也就是说，配置为Edge后，流推送到源站（Origin）时，Edge不会切片生成HLS。HLS切片配置在源站，只有源站会在推流上来就产生HLS切片。边缘只有在访问时才会回源（这个时候，也会生成HLS，但单独访问边缘的HLS是不行的）。

（4） 回调功能
（a） 源站配置回调，edge未配置回调：往源站推流，edge拉流，根据源站配置进行回调。
（b） 源站未配置回调，edge配置回调：往源站推流，edge拉流，根据edge配置进行回调。（仅有拉流和hls回调）。
（c） 源站配置回调，edge配置回调：往源站推流，edge拉流，源站及edge回调配置均生效。
（d） 源站配置回调，edge配置回调：往edge推流，edge拉流，源站及edge回调配置均生效。此处当前流媒体架构发现不兼容处：往edge推流，在源站回调时，鉴权无法通过。

说明：源站及edge回调配置不冲突，各论各的。

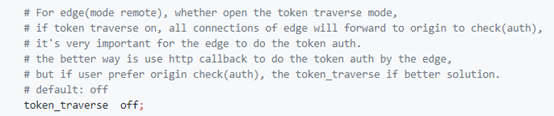

edge站配置中有以下参数：

此参数解释可以看出：打开之后，edge的所有连接都会转发到源站进行鉴权，但是鉴权的更好的方式是通过edge回调鉴权。但如果想要通过源站进行鉴权，则需要此参数。
实操结果：开不开这个参数，只要源站设置回调鉴权，edge的推拉流均会从源站回调，且拉流无需鉴权，所以此参数可以不打开。

（5） WebRTC
（a） 推流到源站，此源站支持播放rtc，edge不支持rtc。
（b） 推流到edge，源站及edge均不支持rtc播放。
说明：当前srs集群不支持webRTC功能。
