主要功能： FPGA 接收到数据后将数据存储在双口 ram 的一段连续空间中，当需要时，按下按键 Key_in，则 FPGA 将 RAM 中存储的数据通过串口发送出去. 另外，使用ROM 以后，即使系统复位，dprom中的数据仍然存在，而不会被清除.

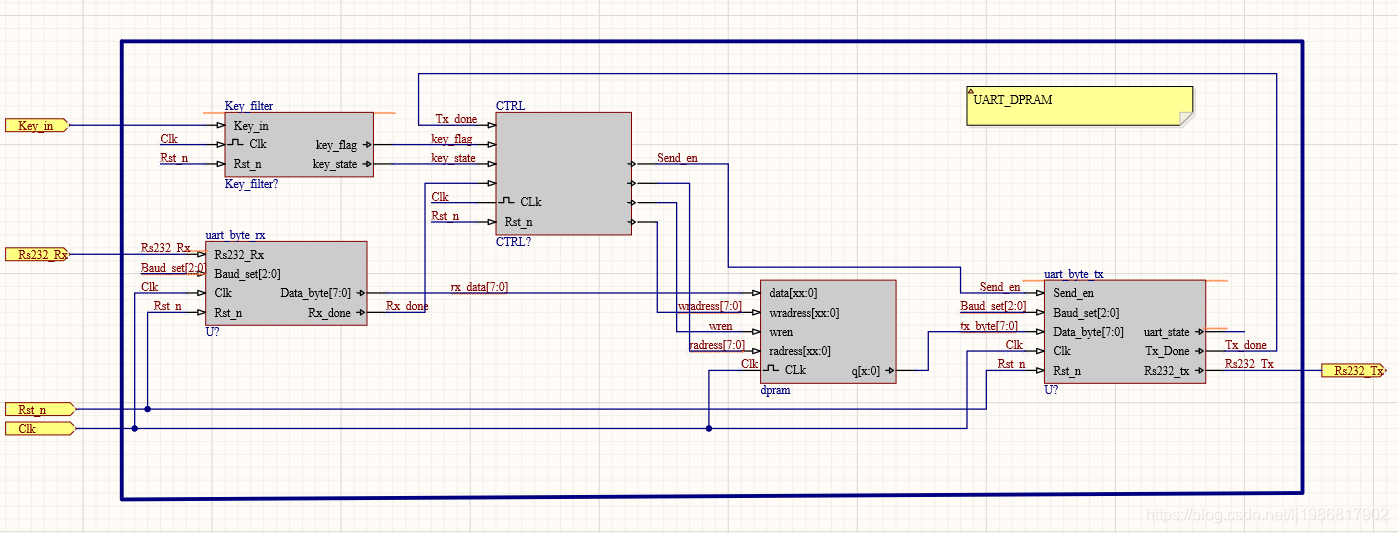

实现（设计）流程：本实验属于系统设计，在基于之前的模块进行模块化设计上，调用了 key_filter、uart_tx、uart_rx、dpram的模块，新加入设计了ctrl 信号控制模块，最终实现，数据的接收和发送。

实验目的 ： 使用fpga 的模块化开发流程。fpga系统设计的流程。系统框图设计流程.

在整个系统设计中，对信号控制模块的设计是我们现在所关注的问题：其它的模块在之前设计的时候就已经保证了其各个功能的正确性，同时也了解了改模块的功能及性质。我们要通过CTRL 子模块讲整个系统的信号进行连接和整合，实现系统的连接。

首先：

实现功能

① 通过uart_rx接收数据，存取在dprom中.

​ 为了实现FPGA 接收到数据后将数据存储在双口 ram 的一段连续空间中， 这样就需要设计一个可以实现写地址数据自加的控制逻辑，且其控制信号为串口接收模块输出的 Rx_Done 信号。每来一个 Rx_Done 也就是每接收成功一字节数，地址数进行加一。

② 通过key_in 发送数据，将存dprom 的数据全部发送出去

​ 当按下按键 0， FPGA 将 RAM 中存储的数据通过串口发送出去。 也就是实现按键按下即启动连续读操作，再次按下即可暂停读操 .同时控制uart_tx 将数据循环发送出去。

module  CTRL(

		Clk,
		Rst_n,
		Key_flag,
		Key_state,
		Rx_Done,
		Tx_Done,

		rdaddress,
		wraddress,
		wren,
		Send_en

		);

		input Clk ;
		input Rst_n;
		input Key_flag;
		input Key_state;
		input Rx_Done;
		input Tx_Done;

		output reg [7:0]rdaddress;
		output reg [7:0]wraddress;
		output wren;
		output reg Send_en;

		reg do_send ;
		reg r0_send_done;
		reg r1_send_done ;

		assign wren = Rx_Done ;

		always@(posedge Clk or negedge Rst_n)
		if(!Rst_n)
			wraddress <= 8'd0 ;
		else if(Rx_Done)
			wraddress <= wraddress +1'b1 ;
		else
			wraddress <= wraddress ;

		always@(posedge Clk or negedge Rst_n)
		if(!Rst_n)
			do_send <= 1'd0 ;
		else if(Key_flag && !Key_state)  //
			do_send <= ~do_send ;

		always@(posedge Clk or negedge Rst_n)
		if(!Rst_n)
			rdaddress <= 8'd0 ;
		else if(do_send && Tx_Done)
			rdaddress <= rdaddress + 8'd1 ;
		else
			rdaddress <= rdaddress ;

		//2级寄存器,两个时钟周期延时
		always@(posedge Clk or negedge Rst_n)
		if(!Rst_n)	begin
			r0_send_done <= 1'b0 ;
			r1_send_done <= 1'b0 ;
		end
		else begin
			r0_send_done <=(Key_flag && !Key_state);
			r1_send_done <=(Key_flag && !Key_state);
		end


		always@(posedge Clk or negedge Rst_n)
		if(!Rst_n)
			Send_en <= 1'b0 ;
		else if(Key_flag && !Key_state)
			Send_en <= 1'b1 ;
		else if(r1_send_done)
			Send_en <= 1'b1 ;
		else
			Send_en <= 1'b0 ;

endmodule
