地图学（2）

地图分幅编号

1.地图分幅编号的意义

1）地图分幅编号：按一定幅面大小将某种比例尺地图所包含范围内的图幅划分成许多幅地图，并标注其序号的做法

2）分幅编号的原则

大小应适当，便于在同一板上绘制，或放桌上观看

照顾到编绘系列，防止割裂图幅

同比例尺编号系列有一定顺序规律，便于记忆

不同比例尺间有一定的联系，便于系统查用

简单明了

2.地图分幅

1）矩形分幅：即按一定大小的矩形划分图幅，使每幅地图都有一个矩形的图廓，其相邻图幅均以直线划分的分幅方法；矩形的大小多依地图用途，制图区域大小，纸张和印刷机规格而定。一般有全开，对开，四开，八开等。大比例尺地图的矩形分幅多采用大四开规格

矩形分幅又分为拼接和不拼接两种

拼接分幅：相邻图幅有共同的图廓线，可以按公用边拼接起来使用。大型挂图主要采用的分幅方式

不拼接分幅：图幅之间没有公用边，每个图幅均有其制图主区；各分幅图之间常有一定的重叠。专题地图集的地图主要采用此分类方法

矩形分幅优点：

图幅间结合紧密，图廓线即为坐标格网线，便于拼接和应用

各幅图的印刷面积相对平衡，有利于充分利用纸张和印刷机版面

可以使分幅线有意识地避开重要地物，以保持其图形在图面上的完整

图的幅面大小相同，便于保管和使用

缺点

整个制图区域只能一次投影制成

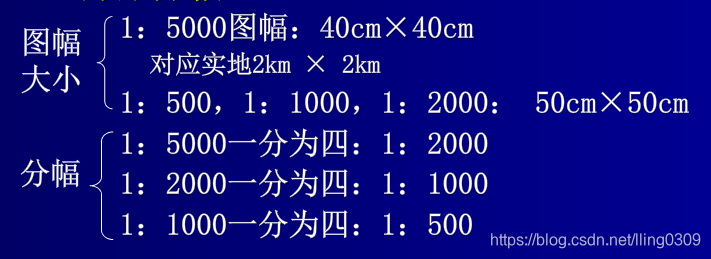

大比例尺地图的正方形分幅

1:500,1:1000,1:2000,1:5000，以纵横坐标轴的整千米数或整百米数作为分界线

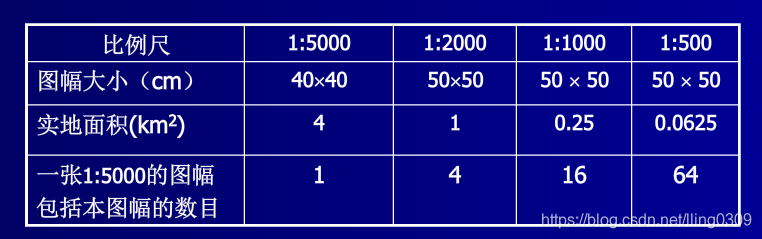

正方形分幅

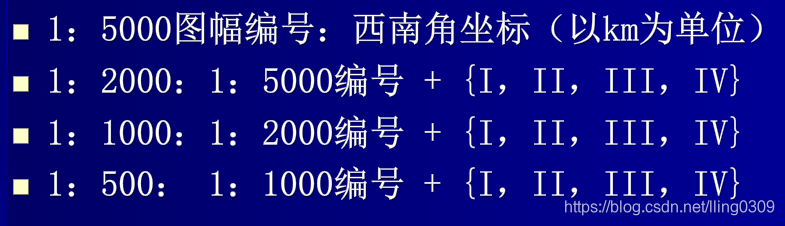

大比例尺地图的编号

2）经纬线分幅

定义：是按照一定的经纬差划分图幅，由经纬线构成每幅地图图廓的分幅方法

我国基本比例尺地形图，以国际1:100万比例尺地形图统一分幅为基础，按照一定的经纬差划分图幅范围，以1:100万至1:5000的序列逐级分幅，使相邻比例尺地形图的数量成简单的倍数关系

优点

系统性强，各种比例尺图幅之间所含经纬差范围均具有一定的倍数关系

每个图幅都有明确的地理位置概念，适用于全国，大洲和全世界这些很大区域范围的地图分幅

各图幅可以同时测，同时绘，不会出现重漏

缺点

经纬线被描写成曲线时，不便于图幅的拼接

随着纬度的升高，相同经纬差所限定的面积不断缩小，使图幅大小不一，不利于有效地利用纸张和印刷机版面，当在高纬处采用合幅方式后，又在一定程度上干扰了分幅的系统性，但在我国境内不存在这一问题

梯形分幅还经常会破坏城镇等重要物体的完整性

3.地图编号

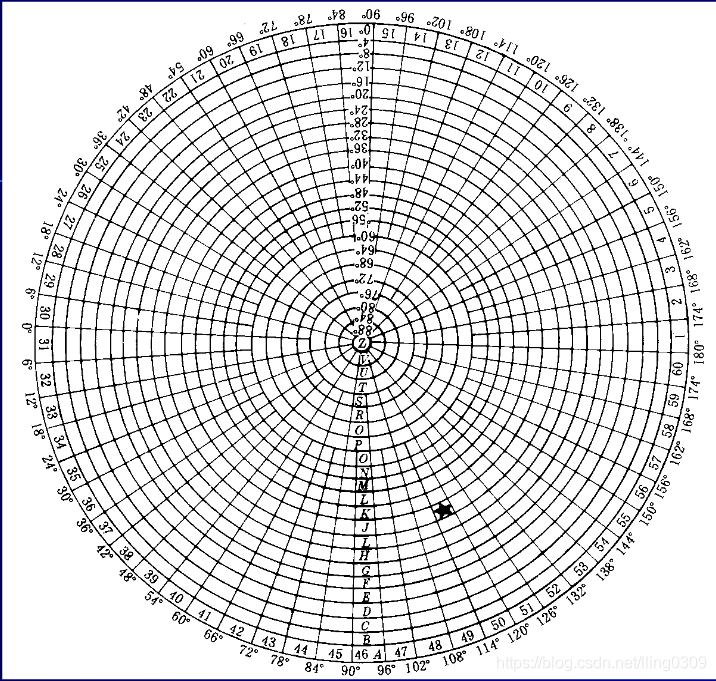

行列式编号法：系将制图区域划分成若干行和列，分别按数字或字母顺序编上号码，以行号和列号的组合构成图幅的编号

.

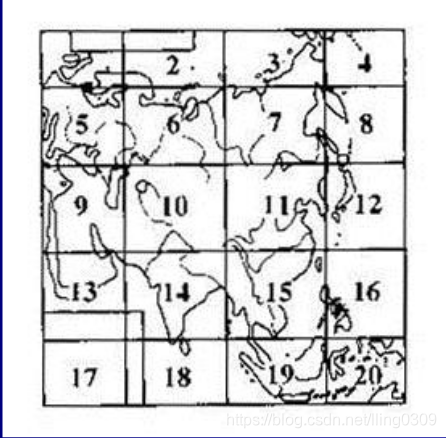

自然序数式编号法

将分幅地图按自然数的顺序编号

矩形分幅的小区域地图和大区域小比例尺挂图常采用此种编号法

      3）行列-自然序数式编号法

是行列式和自然序数式相结合的编号方法

世界各国地形图的编号多采用这种方式，即在行列式编号的基础上，用自然序数或字母代表详细划分的较大比例尺地图的代码，两者的结合便构成分幅图的编号

4）图角点坐标式编号法

系采用图幅的西南角点坐标公里数编号的方法
将其纵坐标x在前，横坐标y在后，以短线相连，即x-y形式作为某一幅地图的图号

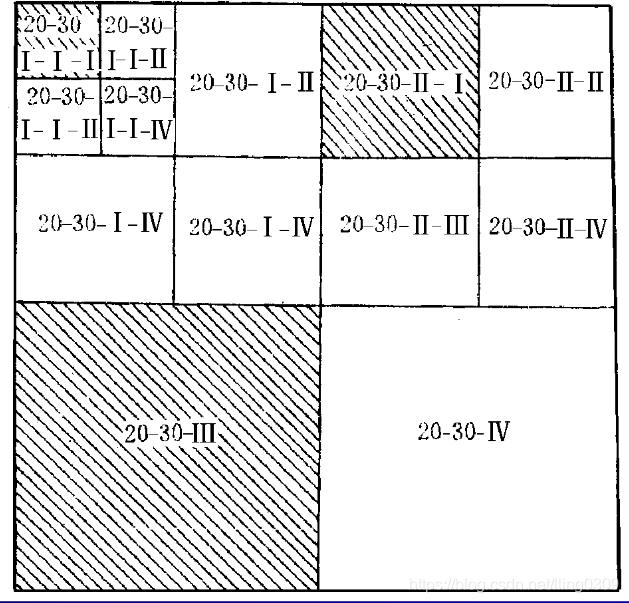

5）图角点坐标

是图角点坐标式与自然序数式相结合的编号方法

适用于在面积较大的工矿企业内，测绘几种不同比例尺系列矩形分幅大比例尺系列矩形分幅大比例尺地图的编号。即以比例尺较小地图的图角点坐标式编号为其所含较大比例尺地图的基础图号，用自然序数和字母代表其内较大比例尺地图的代码，以短线与基础图号相连，构成所编的图号
