homework9 血条的预制设计。

实验要求

具体要求如下：
1.分别使用 IMGUI 和 UGUI 实现
2.使用 UGUI，血条是游戏对象的一个子元素，任何时候需要面对主摄像机
3.分析两种实现的优缺点
4.给出预制的使用方法

实验内容

IMGUI 实现

IMGUI（Immediate Mode GUI）及时模式图形界面。它是代码驱动的 UI 系统，没有图形化设计界面，只能在 OnGUI 阶段用 GUI 系列的类绘制各种 UI 元素，因此 UI元素只能浮在游戏界面之上。IMGUI 的存在符合游戏编程的传统，即使在今天它依然没有被官方宣判为遗留系统（Legacy Systems）。在修改模型，渲染模型这样的经典游戏循环编程模式中，在渲染阶段之后，绘制 UI 界面无可挑剔。这样的编程即避免了 UI 元素保持在屏幕最前端，又有最佳的执行效率，一切控制掌握在程序员手中。
实现：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class IMGUI : MonoBehaviour {

    public float bloodValue = 0.0f;
    private float ResultValue;
    private Rect rctBloodBar;
    private Rect rctUpButton;
    private Rect rctDownButton;
    private bool onoff;

    void Start()
    {
        //血条横向
        rctBloodBar = new Rect(20, 20, 200, 20);
        //加血-按钮
        rctUpButton = new Rect(20, 50, 40, 20);
        //减血-按钮
        rctDownButton = new Rect(70, 50, 40, 20);
        ResultValue = bloodValue;
    }

    void OnGUI()
    {
        if (GUI.Button(rctUpButton, "加血"))
        {
            ResultValue += 0.1f;
        }
        if (GUI.Button(rctDownButton, "减血"))
        {
            ResultValue -= 0.1f;
        }
        if (ResultValue > 1.0f)
        {
            ResultValue = 1.0f;
        }
        if (ResultValue < 0.0f)
        {
            ResultValue = 0.0f;
        }
        //插值计算HP值

        bloodValue = Mathf.Lerp(bloodValue, ResultValue, 0.05f);

        GUI.HorizontalScrollbar(rctBloodBar, 0.0f, bloodValue, 0.0f, 1.0f, GUI.skin.GetStyle("horizontalscrollbar"));
    }
}

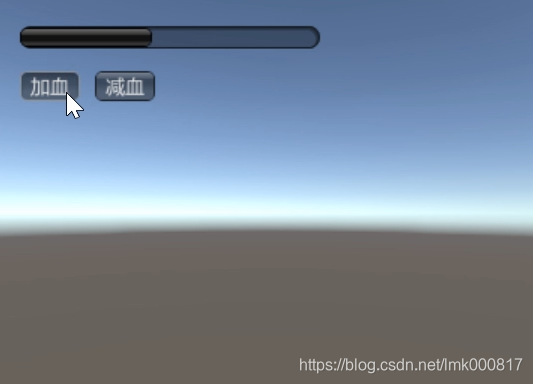

实现效果如下：
在这里插入图片描述

UGUI 实现

UGUI 实现操作：
菜单 Assets -> Import Package -> Characters 导入资源
在层次视图，Context 菜单 -> 3D Object -> Plane 添加 Plane 对象
资源视图展开 Standard Assets :: Charactors :: ThirdPersonCharater :: Prefab
将 ThirdPersonController 预制拖放放入场景，改名为 Ethan
设置属性
Plane 的 Transform 的 Position = (0,0,0)
Ethan 的 Transform 的 Position = (0,0,0)
Main Camera 的 Transform 的 Position = (0,1,-10)
选择 Ethan 用上下文菜单 -> UI -> Canvas, 添加画布子对象
选择 Ethan 的 Canvas，用上下文菜单 -> UI -> Slider 添加滑条作为血条子对象
选择 Ethan 的 Canvas，在 Inspector 视图
设置 Canvas 组件 Render Mode 为 World Space
设置 Rect Transform 组件 (PosX，PosY，Width， Height)
设置 Rect Transform 组件 Scale （x,y）

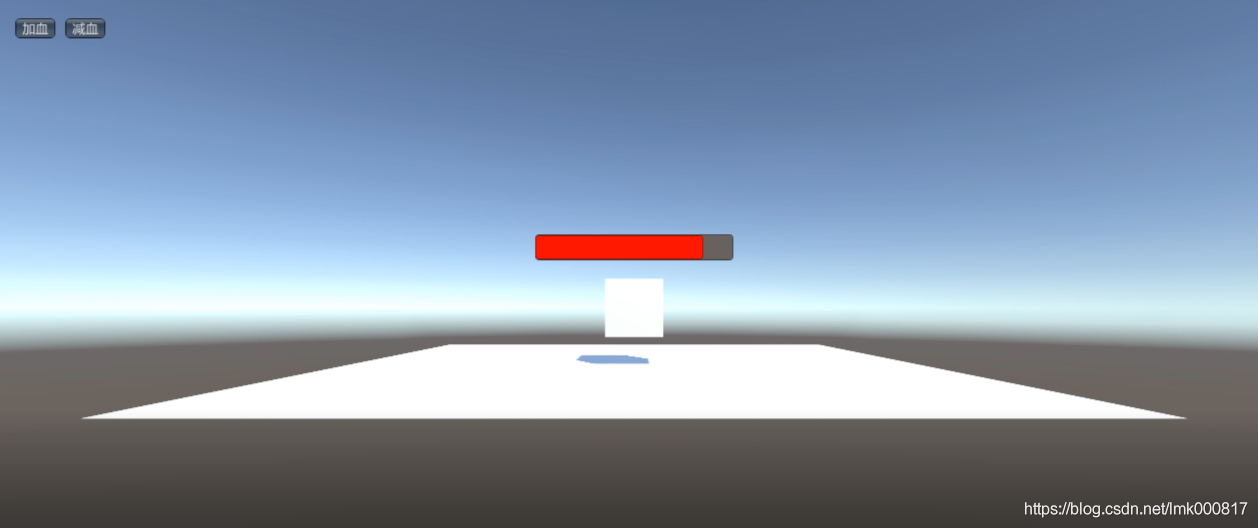

效果图：
