高级实训任务二U-Net图像分割实验报告

高级实训任务二U-Net图像分割实验报告

1.任务描述

● 将卷积神经网络（CNN）应用在图像分割任务上，我们需要对网络结构进行设计。
● 需要提交博客报告以及GitHub代码仓库。
● 可选的任务：图像实例分割、语义分割、医疗图像分割。
● 可选的网络结构：YOLO v3、Mask R-CNN、U-Net。
● 可选的数据集：参考下文：
● https://zhuanlan.zhihu.com/p/50925449
● 可选深度学习框架：Tensorflow、PyTorch、Keras。
● 提交结果：项目报告、答辩幻灯片、相关代码和测试用例。

2.任务开始准备

U-Net原理：

1.Unet 介绍

Unet 发表于 2015 年，属于 FCN 的一种变体。Unet 的初衷是为了解决生物医学图像方面的问题，由于效果确实很好后来也被广泛的应用在语义分割的各个方向，比如卫星图像分割，工业瑕疵检测等。Unet 跟 FCN 都是 Encoder-Decoder 结构，结构简单但很有效。Encoder 负责特征提取，你可以将自己熟悉的各种特征提取网络放在这个位置。由于在医学方面，样本收集较为困难，作者为了解决这个问题，应用了图像增强的方法，在数据集有限的情况下获得了不错的精度。

2.Unet 网络结构

• Encoder

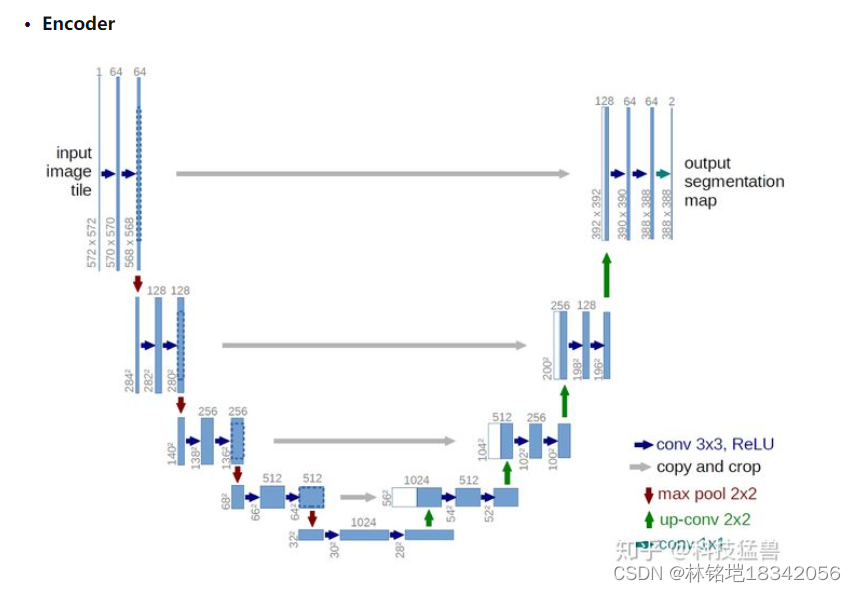

如上图，Unet 网络结构是对称的，形似英文字母 U 所以被称为 Unet。整张图都是由蓝/白色框与各种颜色的箭头组成，其中，蓝/白色框表示 feature map；蓝色箭头表示 3x3 卷积，用于特征提取；灰色箭头表示 skip-connection，用于特征融合；红色箭头表示池化 pooling，用于降低维度；绿色箭头表示上采样 upsample，用于恢复维度；青色箭头表示 1x1 卷积，用于输出结果。其中灰色箭头copy and crop中的copy就是concatenate而crop是为了让两者的长宽一致。Encoder 由卷积操作和下采样操作组成，文中所用的卷积结构统一为 3x3 的卷积核，padding 为 0 ，striding 为 1。没有 padding 所以每次卷积之后 feature map 的 H 和 W 变小了，在 skip-connection 时要注意 feature map 的维度(其实也可以将 padding 设置为 1 避免维度不对应问题)。
更多可以参考：Unet详解

常见的图像分割损失函数有交叉熵，dice系数，FocalLoss等。今天我将分享图像分割FocalLoss损失函数及Tensorflow版本的复现。

3.图像分割unet_Tensorflow入门

FocalLoss介绍

FocalLoss思想出自何凯明大神的论文《Focal Loss for Dense Object Detection》，主要是为了解决one-stage目标检测中正负样本比例严重失衡的问题。

FocalLoss是在交叉熵函数的基础上进行的改进，改进的地方主要在两个地方

(1)、改进第一点如下公式所示。

首先在原有交叉熵函数基础上加了一个权重因子，其中gamma>0，使得更关注于困难的、错分的样本。比如：若 gamma = 2，对于正类样本来说，如果预测结果为0.97，那么肯定是易分类的样本，权重值为0.0009，损失函数值就会很小了；对于正类样本来说，如果预测结果为0.3，那么肯定是难分类的样本，权重值为0.49，其损失函数值相对就会很大；对于负类样本来说，如果预测结果为0.8，那么肯定是难分类的样本，权重值为0.64，其损失函数值相对就会很大；对于负类样本来说，如果预测结果为0.1，那么肯定是易分类的样本，权重值为0.01，其损失函数值就会很小。而对于预测概率为0.5时，损失函数值只减少了0.25倍，所以FocalLoss减少了简单样本的影响从而更加关注于难以区分的样本。

(2)、改进第二点如下公式所示。

FocalLoss还引入了平衡因子alpha，用来平衡正负样本本身的比例不均匀。alpha取值范围0~1，当alpha>0.5时，可以相对增加y=1所占的比例，保证正负样本的平衡。

2、FocalLoss公式推导

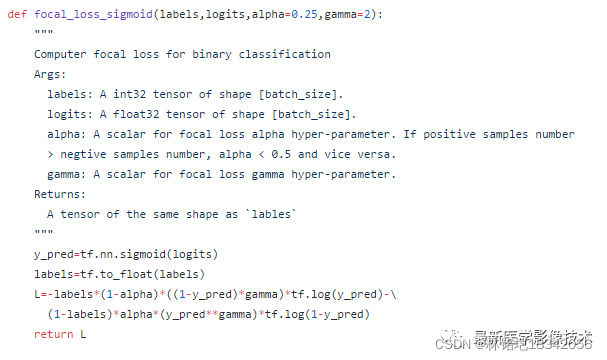

在github上已经可以找到很多FocalLoss的实现，如下二分类的FocalLoss实现。实现其实不是很难，但是在实际训练时会出现NAN的现象。

3、FocalLoss代码实现

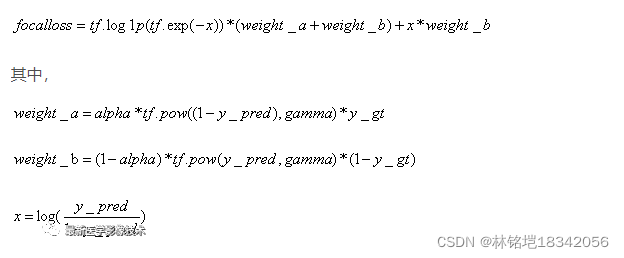

按照上面导出的表达式FocalLoss的伪代码可以表示为：

从这里可以看到1-y_pred项可能为0或1，这会导致log函数值出现NAN现象，所以好需要对y_pred项进行固定范围值的截断操作。最后在TensorFlow1.8下实现了该函数。

import tensorflow as tfdef focal_loss(y_true, y_pred, alpha=0.25, gamma=2):    epsilon = 1e-5    y_pred =
tf.clip_by_value(y_pred, epsilon, 1 - epsilon)    logits = tf.log(y_pred / (1 - y_pred))    weight_a = alpha * tf.pow((1
- y_pred), gamma) * y_true    weight_b = (1 - alpha) * tf.pow(y_pred, gamma) * (1 - y_true)    loss = tf.log1p(tf.exp(-
- logits)) * (weight_a + weight_b) + logits * weight_b    return tf.reduce_mean(loss)

3.任务实现方法

工具选择
语言：python
框架选择：tensorflow，keras

此外还用了absl库函数。用absl库定义可重复的代码段，定义训练的各个参数（比如学习率，周期数，每个周期的训练轮数等）。

• tensorflow定义

'''
参数设定：eopch=4，step=100，batch_size=2，learning_rate=0.0002
'''
inputs = tf.keras.layers.Input((512, 512, 1))
        # Contracting part
        conv1 = tf.keras.layers.Conv2D(64, 3, activation='relu', padding='same', kernel_initializer='he_normal')(inputs)
        conv1 = tf.keras.layers.Conv2D(64, 3, activation='relu', padding='same', kernel_initializer='he_normal')(conv1)
        assert conv1.shape[1:] == (512, 512, 64)
        pool1 = tf.keras.layers.MaxPooling2D(pool_size=
