x86-64 下函数调用及栈帧原理

一蓑一笠一扁舟，一丈丝纶一寸钩。
一曲高歌一樽酒，一人独钓一江秋。

—— 题秋江独钓图

缘起

在 C/C++ 程序中，函数调用是十分常见的操作。那么，这一操作的底层原理是怎样的？编译器帮我们做了哪些操作？CPU 中各寄存器及内存堆栈在函数调用时是如何被使用的？栈帧的创建和恢复是如何完成的？针对上述问题，本本文进行了探索和研究。

通用寄存器使用惯例

函数调用时，在硬件层面我们需要关注的通常是cpu 的通用寄存器。在所有 cpu 体系架构中，每个寄存器通常都是有建议的使用方法的，而编译器也通常依照CPU架构的建议来使用这些寄存器，因而我们可以认为这些建议是强制性的。

对于 x86-64 架构，共有16个64位通用寄存器，各寄存器及用途如下图所示：

从上图中，我们可以得到如下结论：

• 每个寄存器的用途并不是单一的。
• %rax 通常用于存储函数调用的返回结果，同时也用于乘法和除法指令中。在imul 指令中，两个64位的乘法最多会产生128位的结果，需要 %rax 与 %rdx 共同存储乘法结果，在div 指令中被除数是128 位的，同样需要%rax 与 %rdx 共同存储被除数。
• %rsp 是堆栈指针寄存器，通常会指向栈顶位置，堆栈的 pop 和push 操作就是通过改变 %rsp 的值即移动堆栈指针的位置来实现的。
• %rbp 是栈帧指针，用于标识当前栈帧的起始位置
• %rdi, %rsi, %rdx, %rcx,%r8, %r9 六个寄存器用于存储函数调用时的6个参数（如果有6个或6个以上参数的话）。
• 被标识为 “miscellaneous registers” 的寄存器，属于通用性更为广泛的寄存器，编译器或汇编程序可以根据需要存储任何数据。

这里还要区分一下 “Caller Save” 和 ”Callee Save” 寄存器，即寄存器的值是由”调用者保存“ 还是由 ”被调用者保存“。当产生函数调用时，子函数内通常也会使用到通用寄存器，那么这些寄存器中之前保存的调用者(父函数）的值就会被覆盖。为了避免数据覆盖而导致从子函数返回时寄存器中的数据不可恢复，CPU 体系结构中就规定了通用寄存器的保存方式。

如果一个寄存器被标识为”Caller Save”， 那么在进行子函数调用前，就需要由调用者提前保存好这些寄存器的值，保存方法通常是把寄存器的值压入堆栈中，调用者保存完成后，在被调用者（子函数）中就可以随意覆盖这些寄存器的值了。如果一个寄存被标识为“Callee Save”，那么在函数调用时，调用者就不必保存这些寄存器的值而直接进行子函数调用，进入子函数后，子函数在覆盖这些寄存器之前，需要先保存这些寄存器的值，即这些寄存器的值是由被调用者来保存和恢复的。

函数的调用

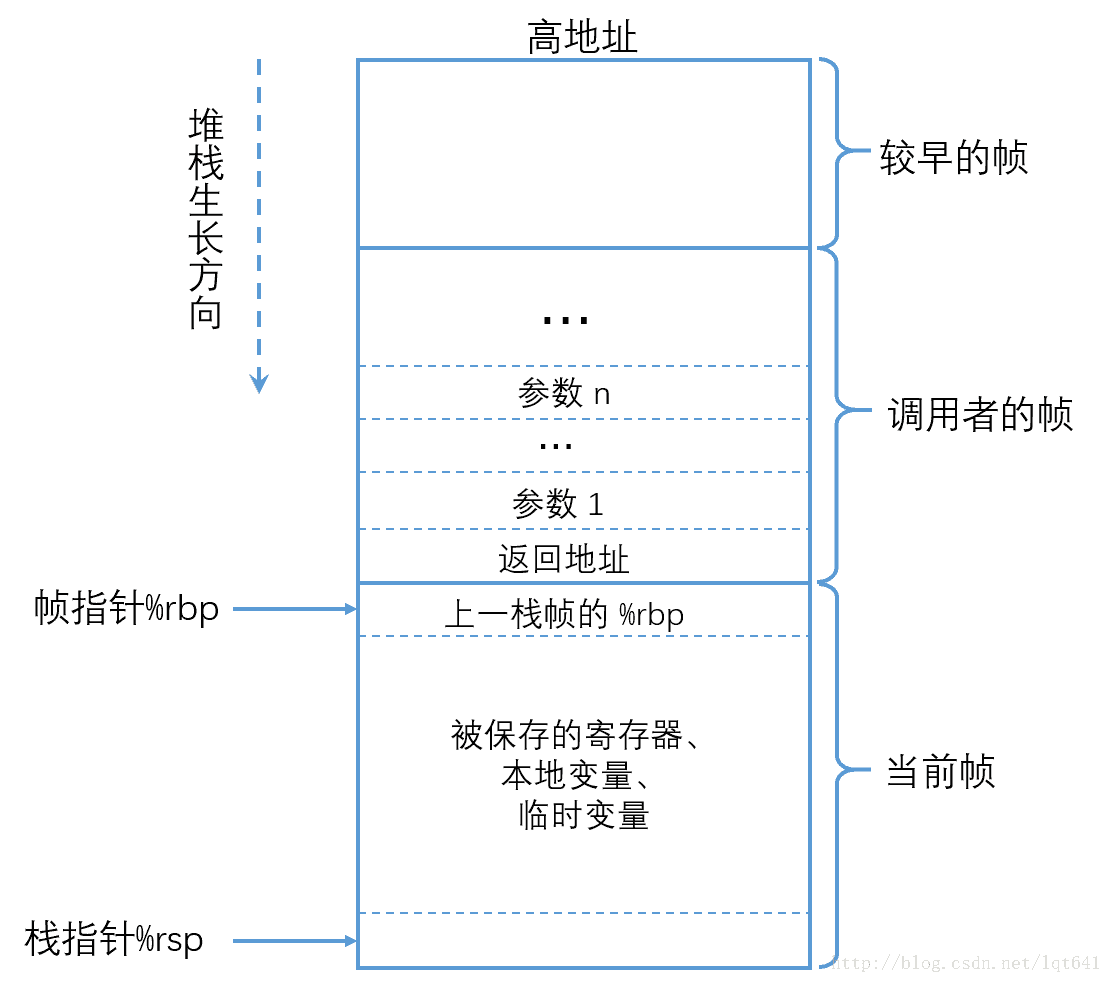

子函数调用时，调用者与被调用者的栈帧结构如下图所示：

在子函数调用时，执行的操作有：父函数将调用参数从后向前压栈 -> 将返回地址压栈保存 -> 跳转到子函数起始地址执行 -> 子函数将父函数栈帧起始地址（%rpb） 压栈 -> 将 %rbp 的值设置为当前 %rsp 的值，即将 %rbp 指向子函数栈帧的起始地址。

上述过程中，保存返回地址和跳转到子函数处执行由 call 一条指令完成，在call 指令执行完成时，已经进入了子程序中，因而将上一栈帧%rbp 压栈的操作，需要由子程序来完成。函数调用时在汇编层面的指令序列如下：

...   # 参数压栈
call FUNC  # 将返回地址压栈，并跳转到子函数 FUNC 处执行
...  # 函数调用的返回位置

FUNC:  # 子函数入口
pushq %rbp  # 保存旧的帧指针，相当于创建新的栈帧
movq  %rsp, %rbp  # 让 %rbp 指向新栈帧的起始位置
subq  $N, %rsp  # 在新栈帧中预留一些空位，供子程序使用，用 (%rsp+K) 或 (%rbp-K) 的形式引用空位

保存返回地址和保存上一栈帧的%rbp 都是为了函数返回时，恢复父函数的栈帧结构。在使用高级语言进行函数调用时，由编译器自动完成上述整个流程。对于”Caller Save” 和 “Callee Save” 寄存器的保存和恢复，也都是由编译器自动完成的。

需要注意的是，父函数中进行参数压栈时，顺序是从后向前进行的。但是，这一行为并不是固定的，是依赖于编译器的具体实现的，在gcc 中，使用的是从后向前的压栈方式，这种方式便于支持类似于 printf(“%d, %d”, i, j) 这样的使用变长参数的函数调用。

函数的返回

函数返回时，我们只需要得到函数的返回值（保存在 %rax 中），之后就需要将栈的结构恢复到函数调用之差的状态，并跳转到父函数的返回地址处继续执行。由于函数调用时已经保存了返回地址和父函数栈帧的起始地址，要恢复到子函数调用之前的父栈帧，我们只需要执行以下两条指令：

movq %rbp, %rsp    # 使 %rsp 和 %rbp 指向同一位置，即子栈帧的起始处
popq %rbp # 将栈中保存的父栈帧的 %rbp 的值赋值给 %rbp，并且
