Cisco Packet Tracer入门篇

💐 🌸 🌷 🍀 🌹 🌻 🌺 🍁 🍃 🍂 🌿 🍄🍝 🍛 🍤
📃个人主页 ：阿然成长日记 👈点击可跳转
📆 个人专栏： 🔹数据结构与算法🔹C语言进阶
🚩 不能则学，不知则问，耻于问人，决无长进
🍭 🍯 🍎 🍏 🍊 🍋 🍒 🍇 🍉 🍓 🍑 🍈 🍌 🍐 🍍

一、什么是Packet Tracer？

Packet Tracer是Cisco公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。 Packer
Tracer模拟器软件比Boson功能强大，比Dynamips操作简单，非常适合网络设备初学者使用。

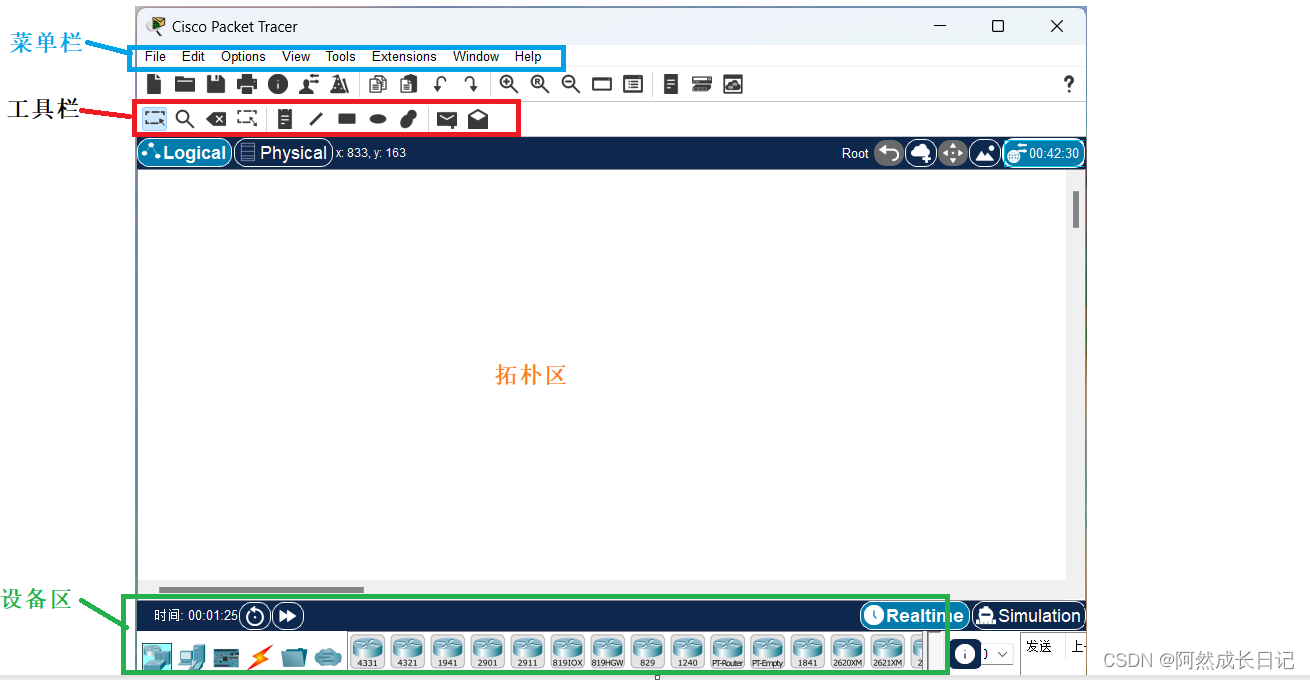

二、操作界面

这里我使用的是最新版本的8.2.0版本

1.连接线

其中设备区的【连接】有很多不同功能的线，他们会用在不同的设备之间。后面讲到路由会详细讲解，我们在初始阶段，主要使用自动选择连接类型线

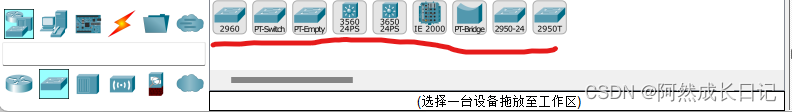

2.交换机

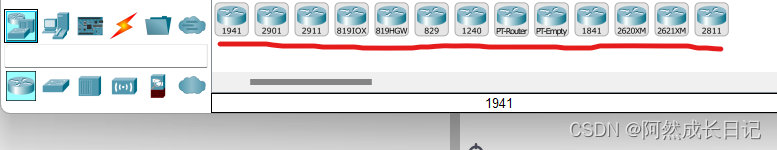

3.路由器

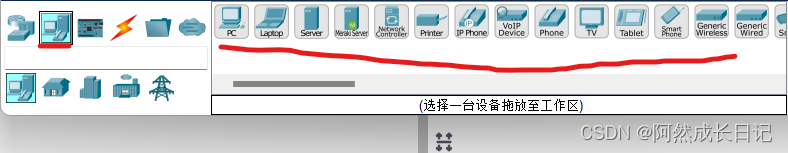

4.终端设备

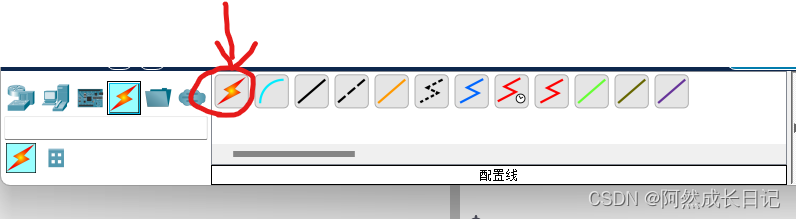

连线区域中，金黄色闪电图标为自动连线，在使用时不需要我们自己选择连接设备具体的端口。

三、接口分类

FastEthemetFastEthernet接口，叫快速以太网口，主要连接以太网（局域网）用的，说白了就是连接交换机或电脑用的，用普通的双绞线就可以连接，速率默认是100Mbps，可以用命令限速，但是不可能超过100Mbps。
Ethemet比FastEthement慢，在高版本中不常见了。

Console口，该端口为异步端口，叫控制口，这个接口是用来调试路由器的。主要连接终端或运行终端仿真程序的计算机，在本地配置路由器。
Sserial接口，也叫高速异步串口，主要是连接广域网的V.35线缆用的，说白了就是路由器和路由器连接时候用的

四、简单案例入门

利用一台型号为2960的交换机将2pc机互连组建一个小型局域网；

1.建立拓扑

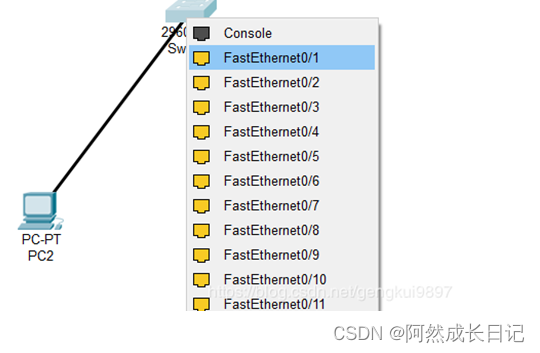

使用自动选择线进行连接，注意选择FastEthemet开头的接口

照猫画虎，连接好交换机和pc端。

可以看到我们的交换机与两台pc机相连，为什么是黄色标点，这是因为此时的并没有配置ip等信息，未连通。
每一个小圆点代表一个设备的不同端口，圆点的颜色代表着连接状态，交换机等待一段时间圆点即可变成绿色，即连通状态。

2.配置pc端ip

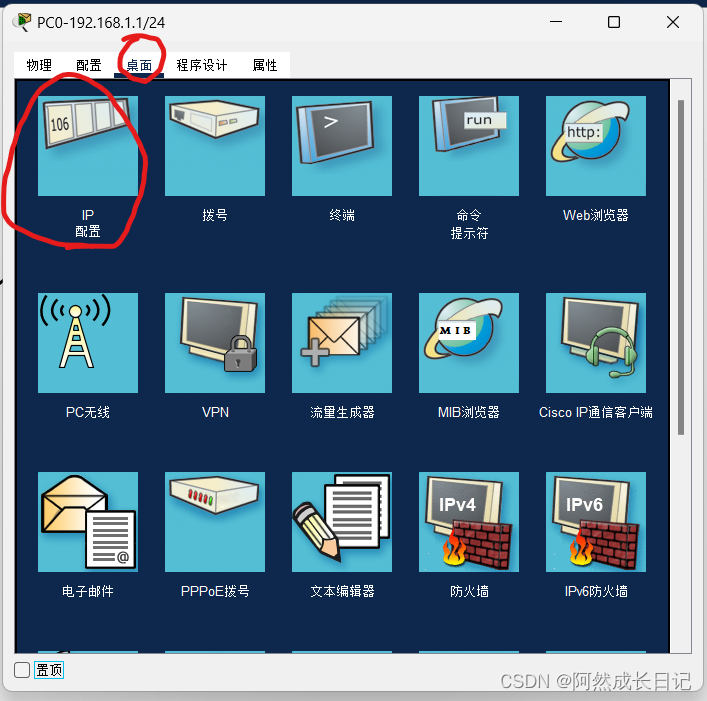

点击一个pc，选择桌面的ip配置

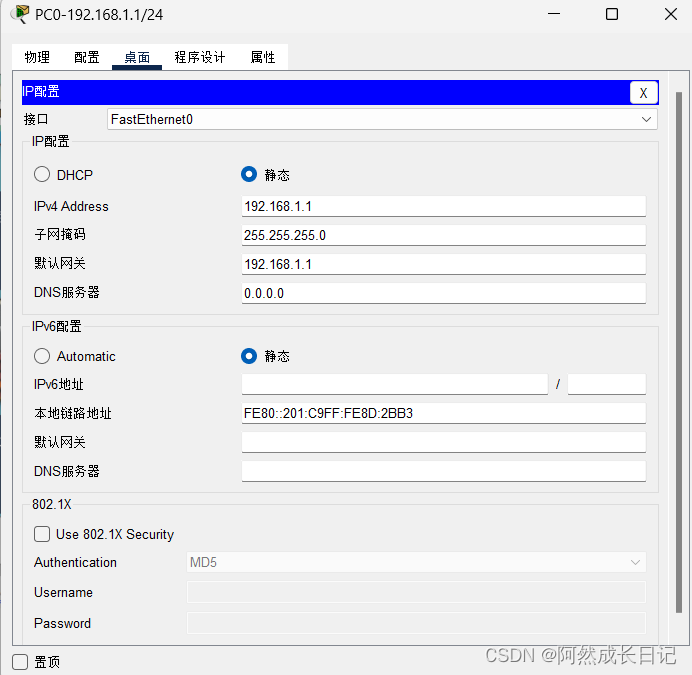

对pc0进行ip的配置，这里是一个小型的局域网。

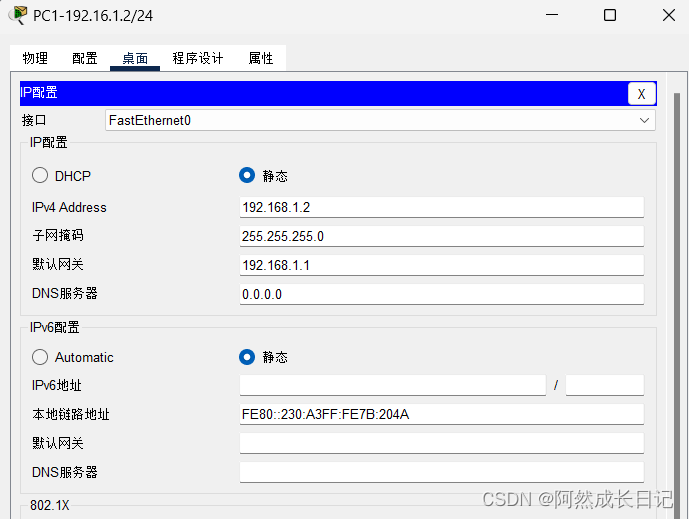

对pc1进行ip的配置

配置完成！

3.Ping测试

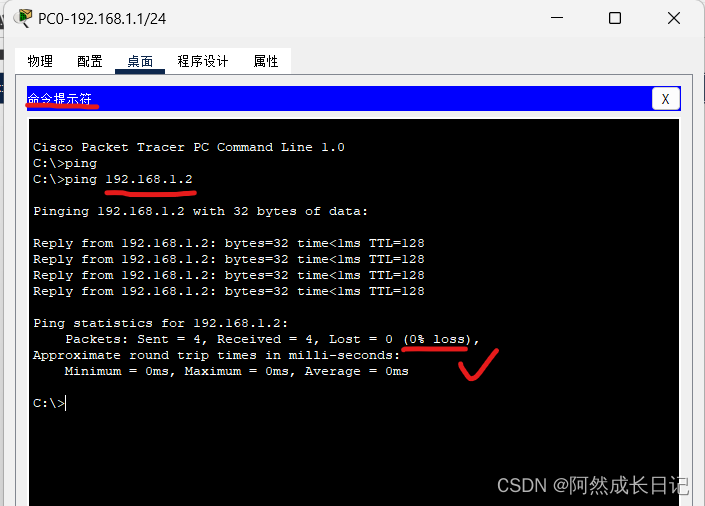

选择pc0，点击命令提示符

输入指令：

ping 192.168.1.2

结果显示已经ping通。两台pc机可以进行相互通信。
