HFSS实战（一）——仿真PCB微带线的损耗

主要学习目标：利用HFSS+3D layout 完成微带线的电磁仿真

利用一个简单的仿真，完成HFSS对电路仿真的整个过程。

一、ODB++文件的导出

此处不赘述，请参见往期文章 altium designer PCB 导入ADS EM仿真

二、PCB文件导入

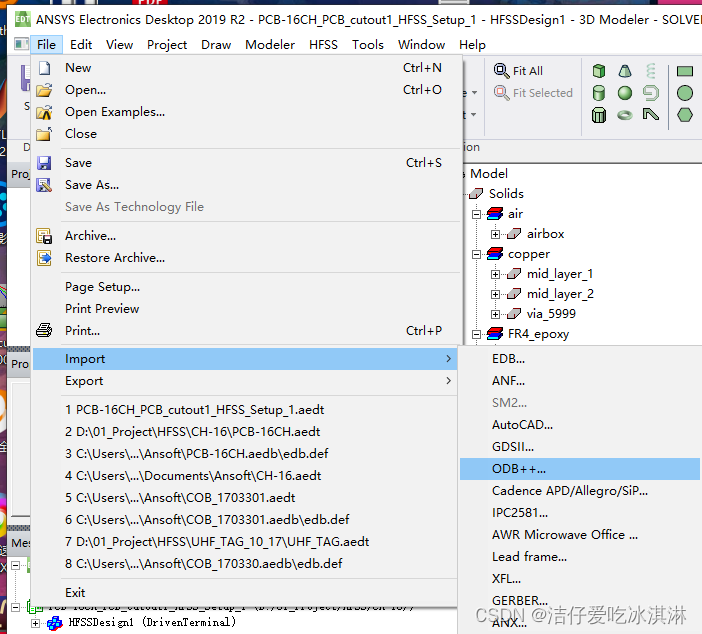

2.1 pcb文件导入

点击OK

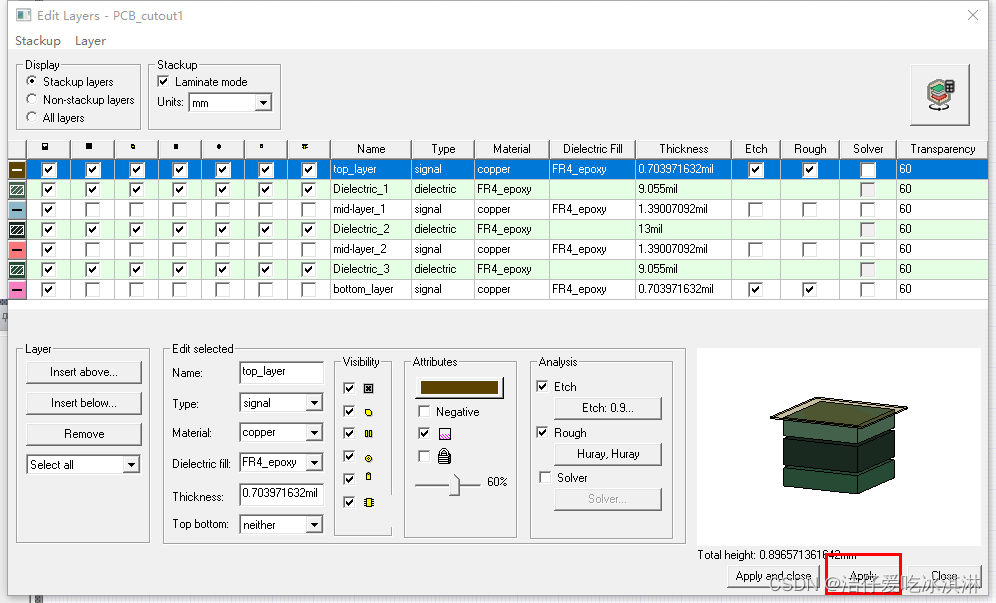

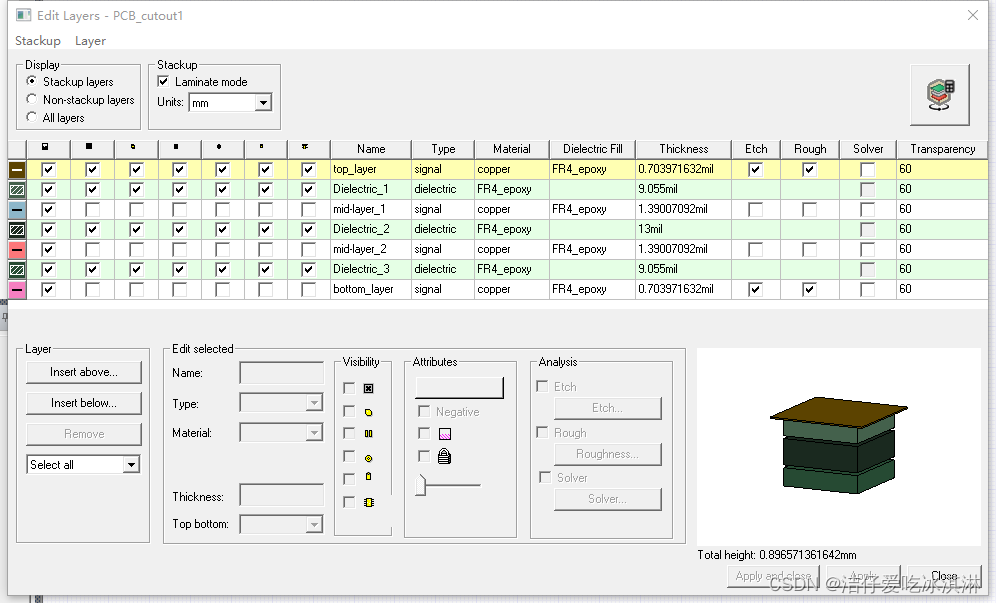

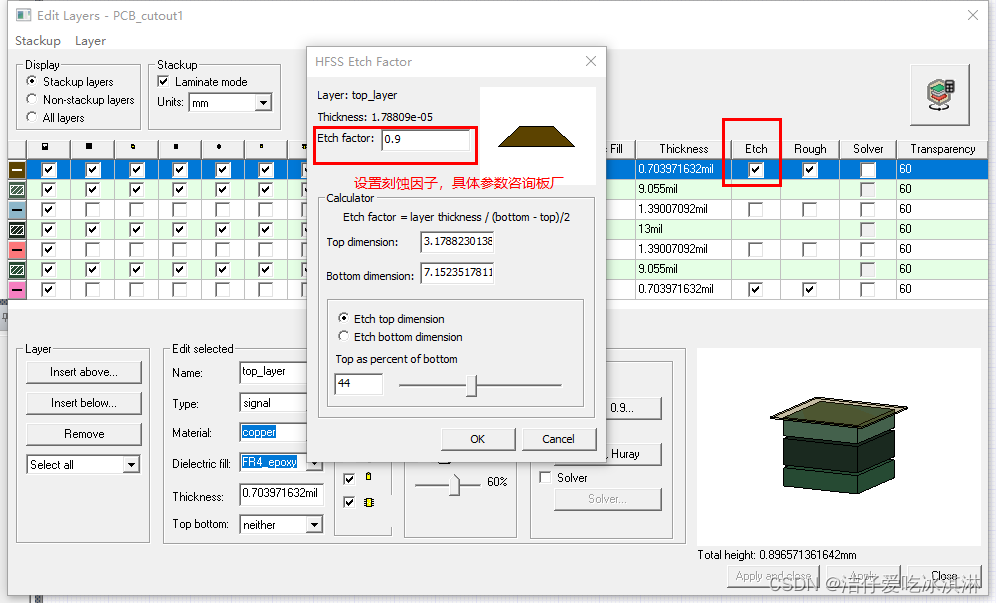

2.2层叠设置

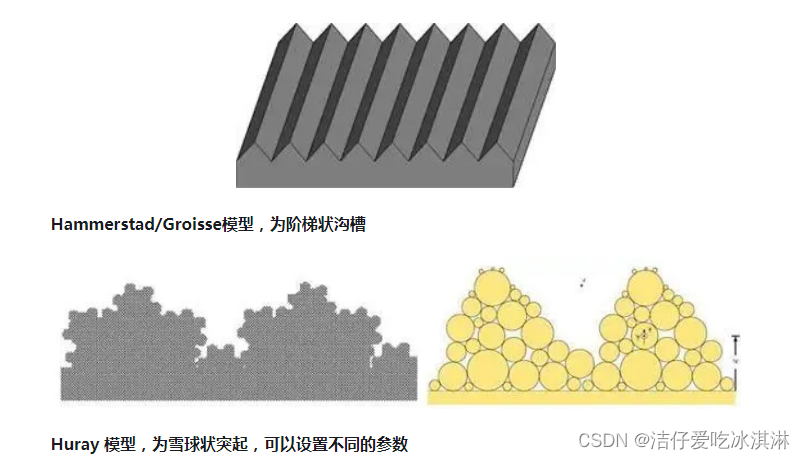

铜皮粗糙度


设置完成后点击apply

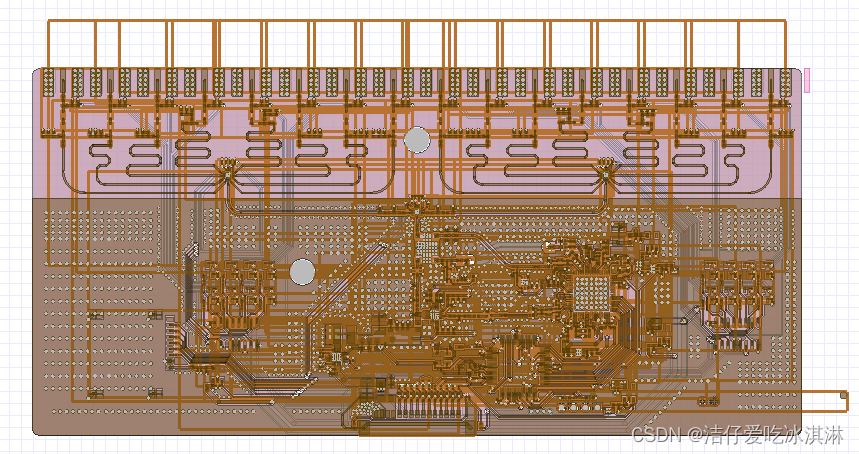

导入的模型为：

三、模型的裁剪

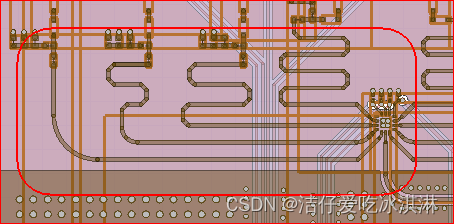

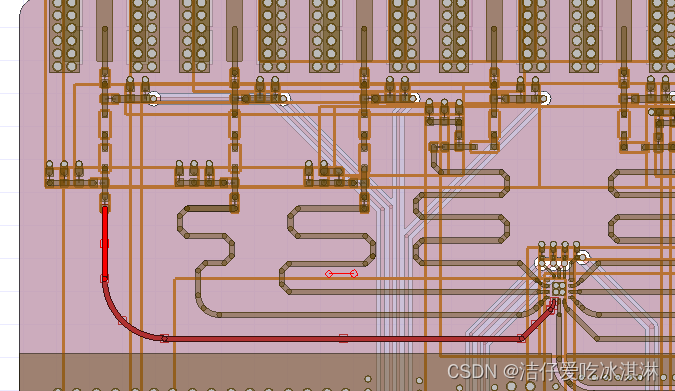

如果是仿真某一条线可以根据网络进行裁剪，比如我想仿真这条线的损耗：

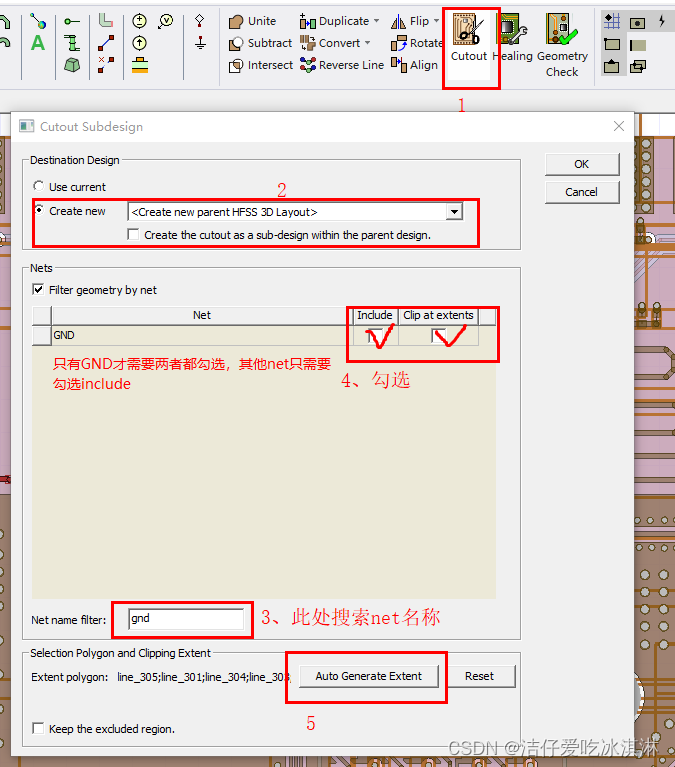

点击cutout→勾选create new（一定要勾选！，否则如果操作失误，新的文件会覆盖就的文件，想回去重新裁剪也不行了）→

• 在net name filter中输入你想仿真的net，并勾选 include
• 如果是GND，必须另外勾选 clip at extents

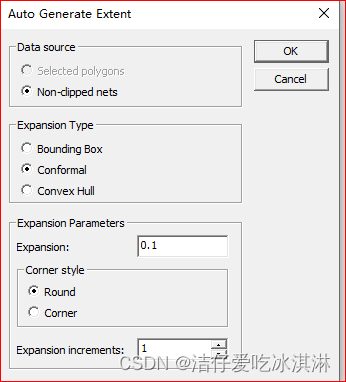

→点击 auto generate extent

扩展的类型有三种：

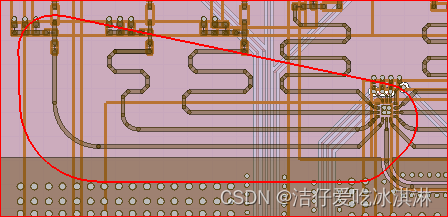

效果图分别如下：

建议选择最后一种 convex hull

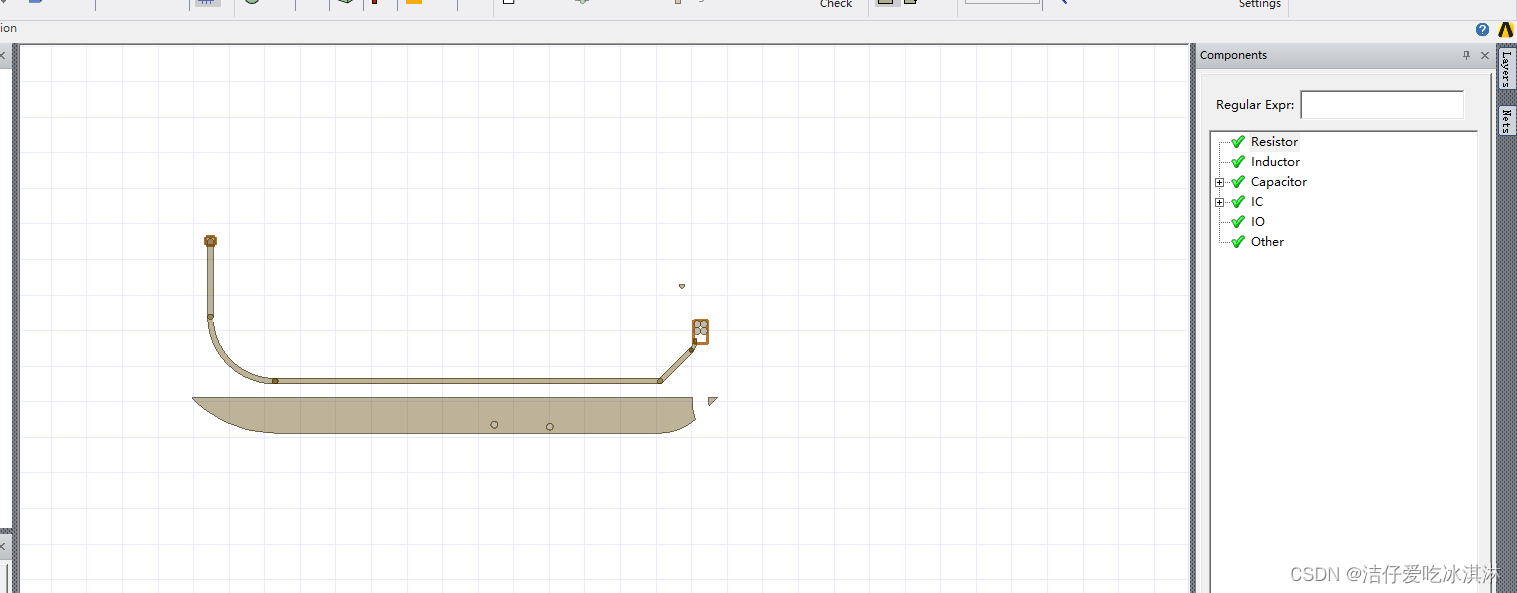

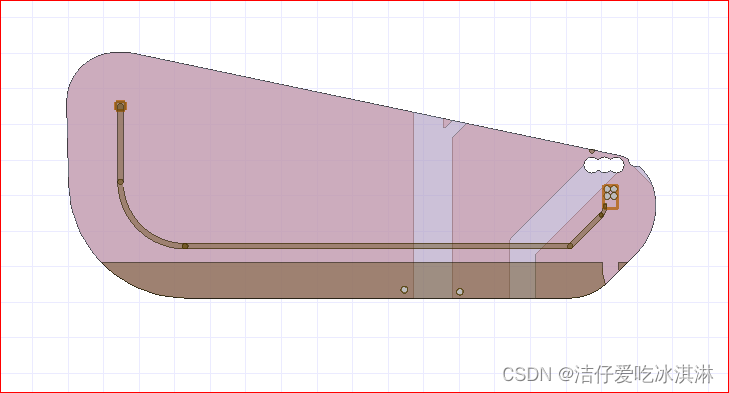

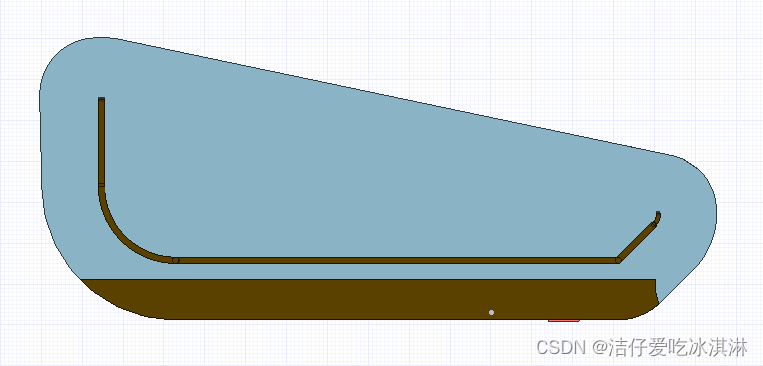

剪裁完成后的图形为：

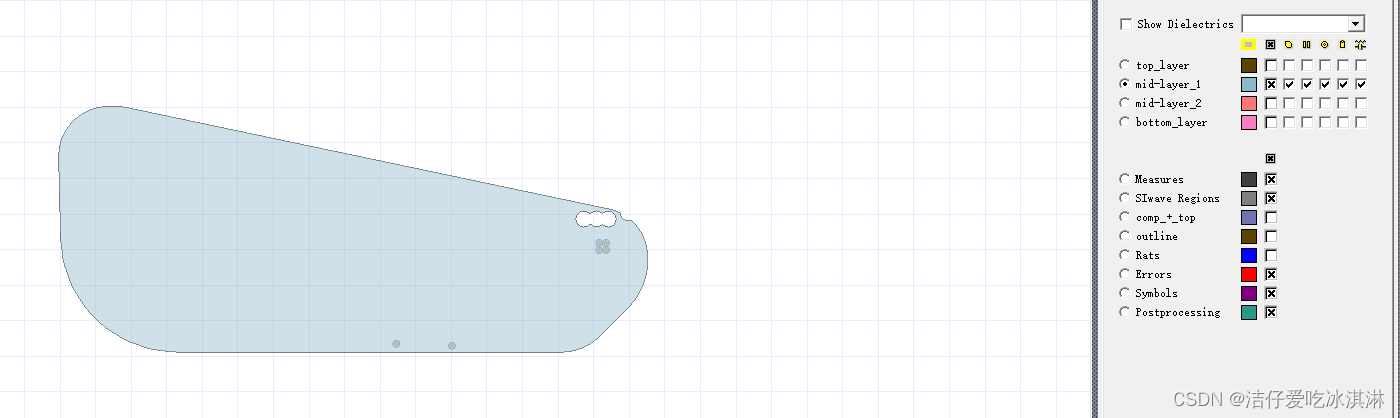

分别单独显示每层：
top：

mid1:

mid2:

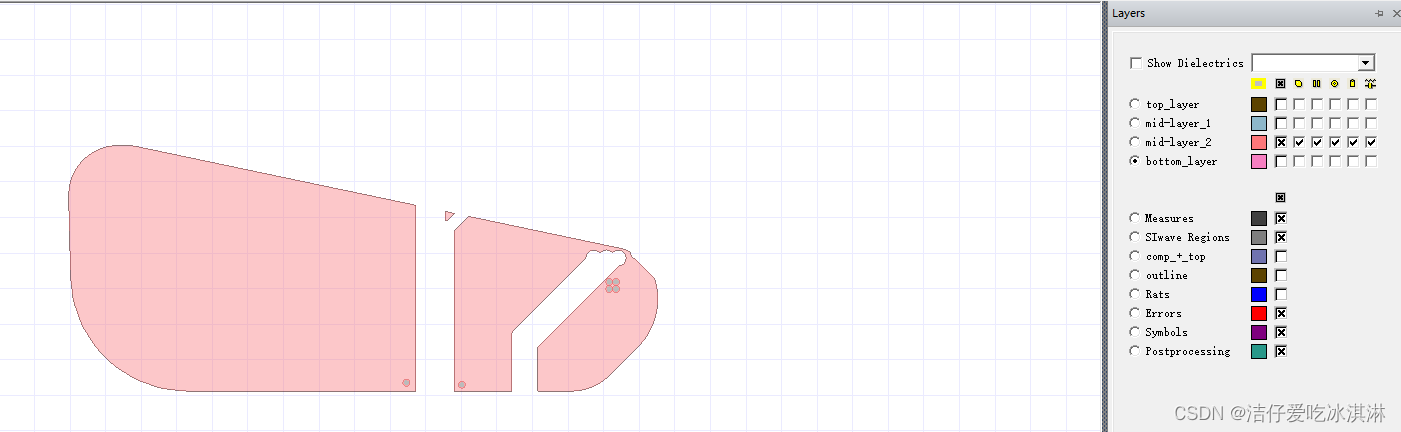

bottom :

四、模型的简化

可以看出每一层都有一些微笑的无用结构。我们的设计原则就是保留主要特征，对性能无明显影响的结构体进行修漏补缺。

具体操作为：
1、选中对应的操作层，比如这里选中了top层。

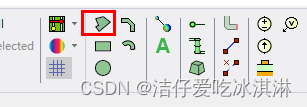

2、执行覆铜命令

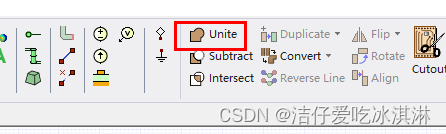

3、将缺口和原铜皮进行合并：

五、端口设置

在3Dlayout中，有两大好处：

1、对模型的修改、层叠设置均非常方便；
2、端口设置极其方便；

具体操作为：

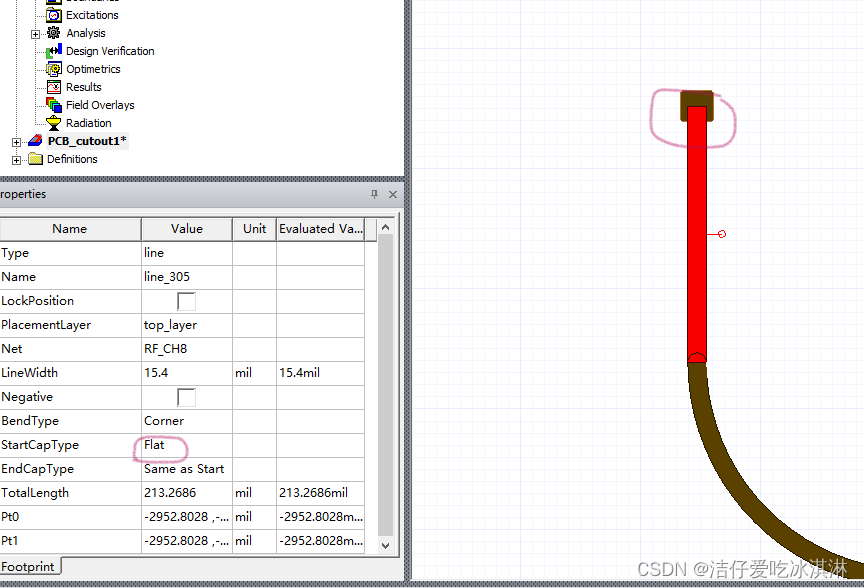

1、修改走线，将round改为flat，具体如下（此步很重要，否则无法建立端口）：

2、在英文输入法下，按下‘E’（表示选择物体边缘）；

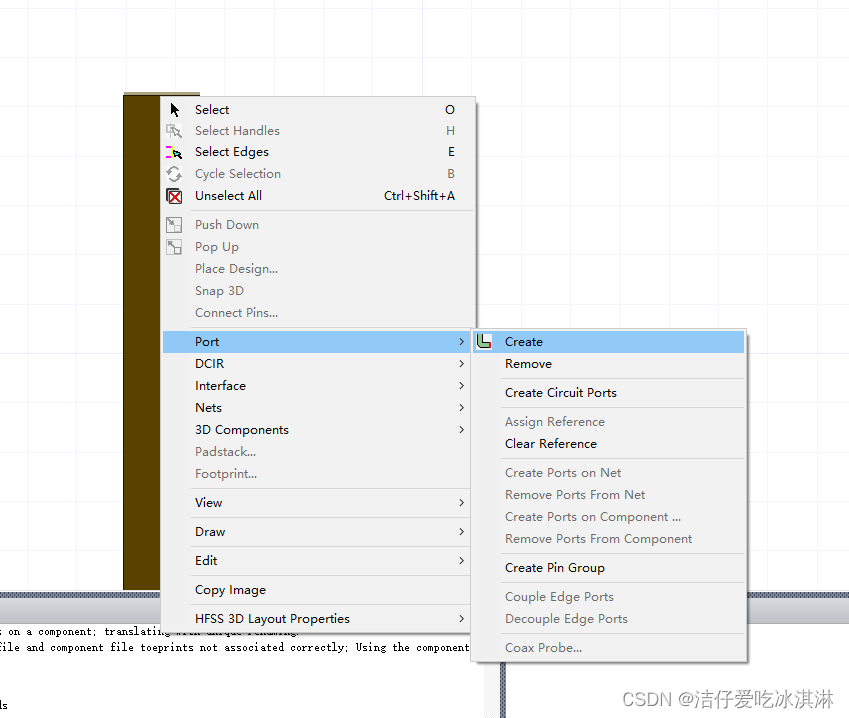

3、右键→port →create

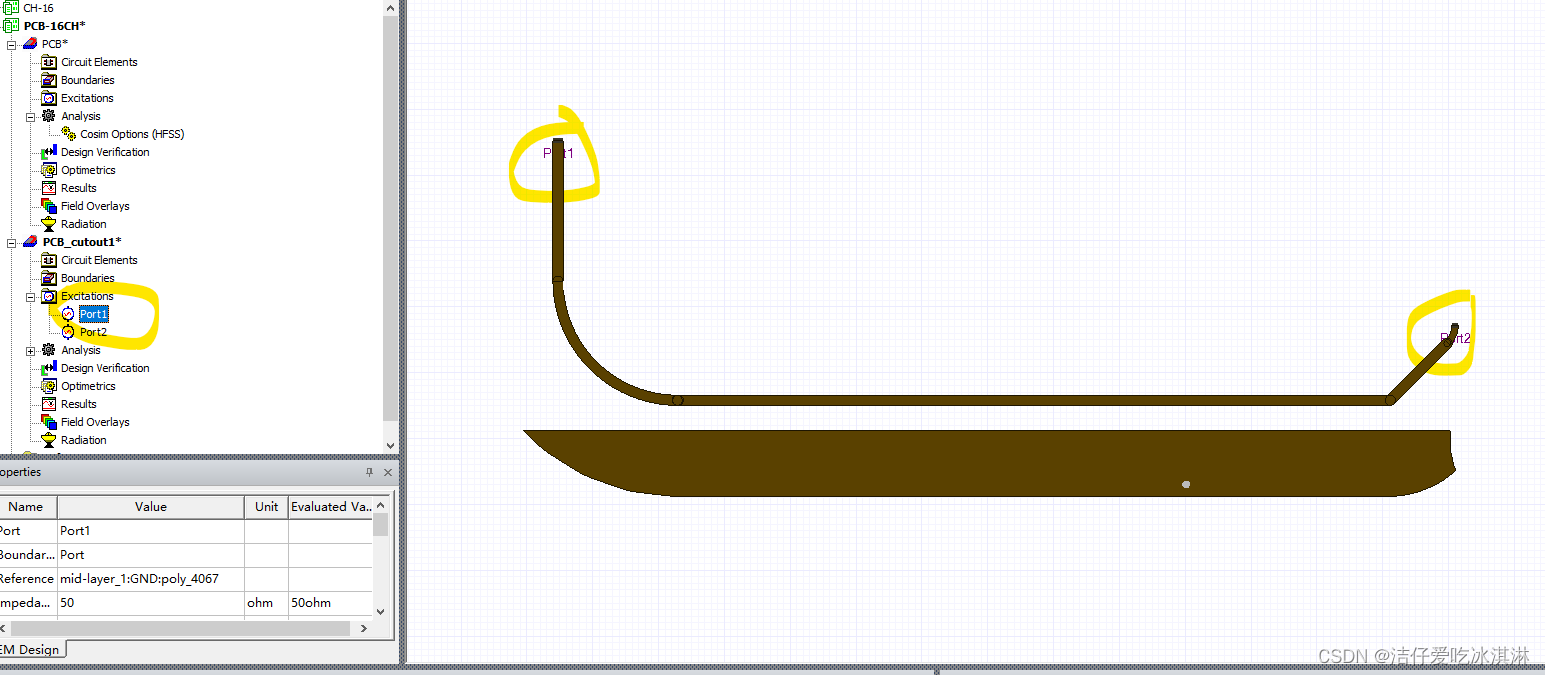

4、如图生成了2个wave port

六、将3D LAYOUT模型导出成HFSS模型

1、建立HFSS求解设置，此步同一般的hfss设置，不赘述。

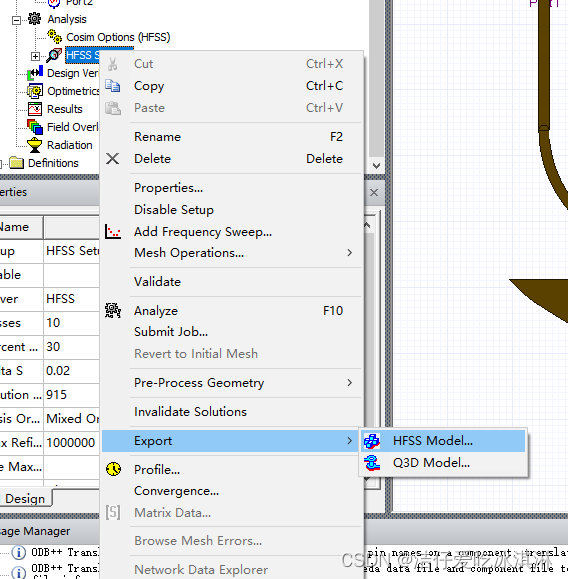

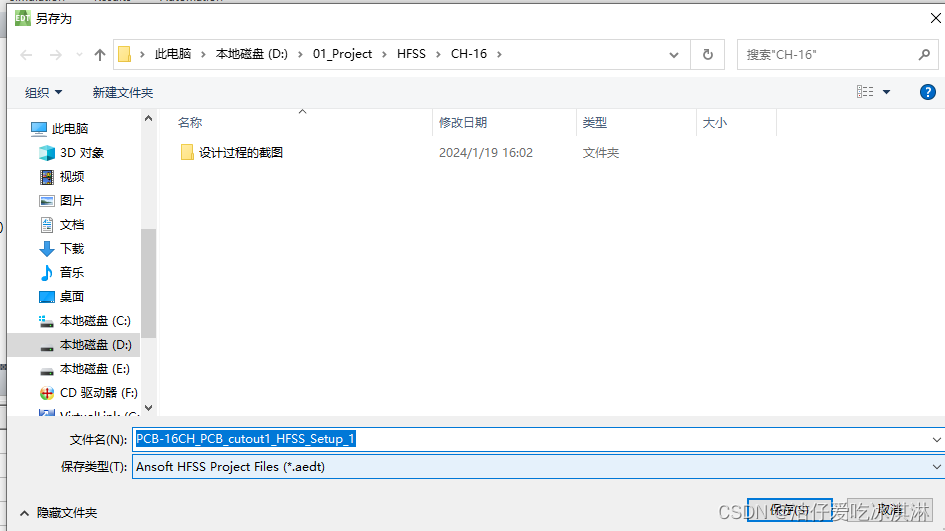

2、导出hfss model

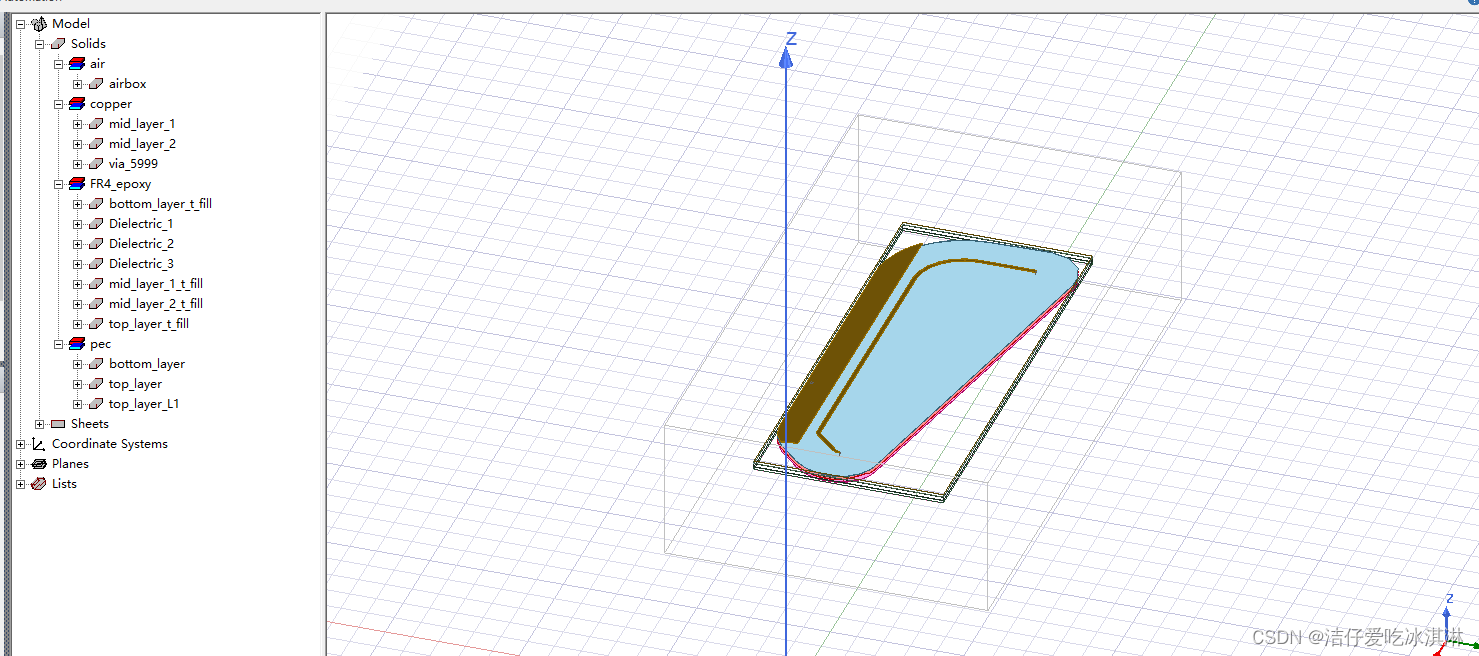

3、在HFSS中打开模型，如下图

七、HFSS仿真

1、模型检查、激励、端口、边界条件…

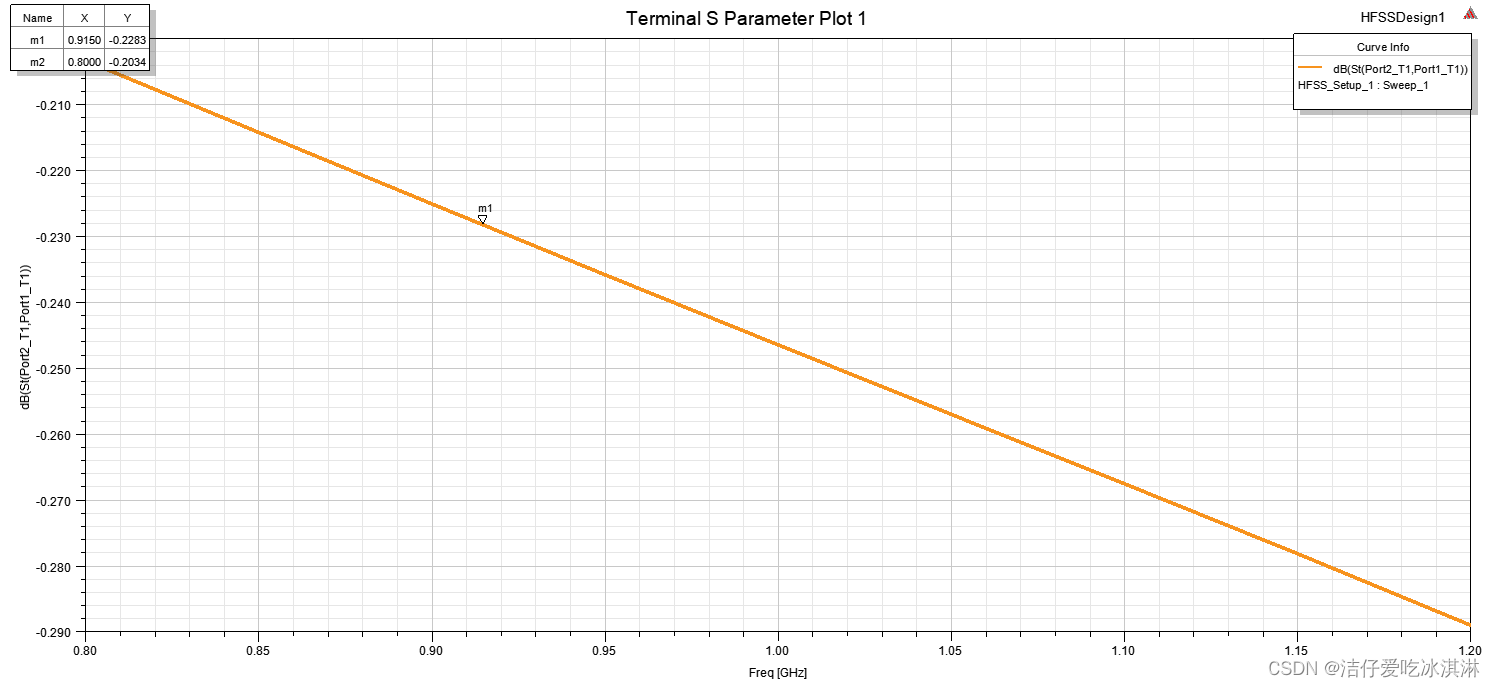

2、运行仿真，结果如下;:

结束
