1总体方案设计

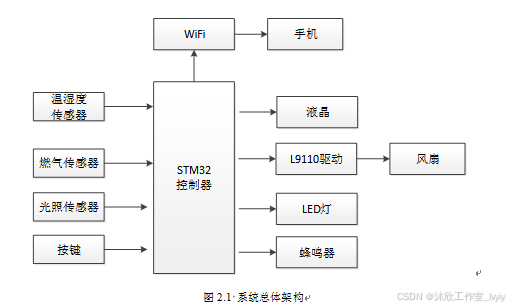

本次厨房环境监测系统的设计其系统总体架构如图2.1所示，整个系统在器件上包括了主控制器STM32；传感器检测部分：DHT11温湿度传感器，MQ4燃气传感器，光敏电阻；输出控制部分：LED灯，蜂鸣器，风扇。人机交互部分：按键，ESP8266无线通信模块，液晶等等。在系统功能上，其主要实现如下：（1）采集厨房里的燃气数据，温湿度数据，光照数据显示在手机app；（2）可以设定燃气泄露阈值，高温阈值，光照阈值（3）开启燃气预警后：燃气泄露，立即激发蜂鸣器报警（4）开启智慧厨房后：高温自动开风扇，光照不足自动开灯照明。
