电动汽车无线充电系统设计(论文+仿真)

1 系统方案设计

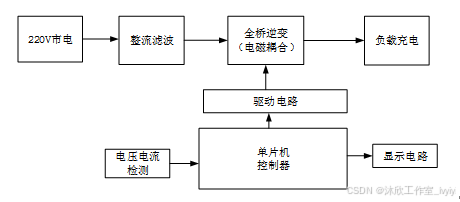

本次课题为电动汽车无线充电系统设计,其整个系统架构如图2.1所示,其输入采用220V交流电,在其输入后端,采用四个二极管构成全桥整流电路进行整流滤波,接着通过全桥逆变电路进行逆变,以电磁耦合的形式对负载进行充电,同时通过STC89C52单片机作为主控制器,对电压,电流等参数进行监控,并通过LCD液晶进行显示,以便用户可以实时监测无线充电状态。

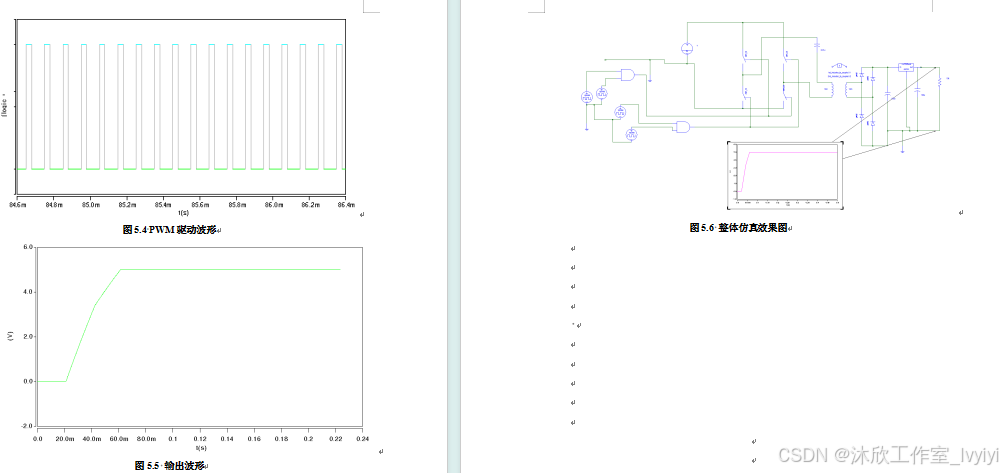

2.仿真

### 微缩电磁无线充电设计方案 #### 设计目标 为了实现微缩电磁无线充电设计需考虑效率、体积以及安全性等因素。具体来说,要使充电装置能够在有限的空间内高效传输能量给接收设备。 #### 关键组件和技术要点 ##### 发射端电路结构 发射端主要由电源管理模块、振荡器和谐振线圈组成。其中谐振线圈负责产生交变磁场来传递能量[^1]。对于小型化需求较高的应用场景下,可选用平面螺旋形或多层绕制方式的小型化线圈作为发射天线,并通过调整工作频率使其与接收侧达到最佳耦合状态。 ```cpp // C++代码示例:设置发射端参数 void setupTransmitter(float frequency, float powerLevel){ setFrequency(frequency); // 设置工作频段 adjustPower(powerLevel); // 控制输出功率大小 } ``` ##### 接收端电路架构 接收部分则包含了匹配网络、整流滤波环节及负载调节单元等组成部分。当接收到外部发送过来的磁通量变化信号后,经过一系列处理最终转化为直流电供内部用电部件使用[^2]。考虑到空间利用率问题,在不影响性能的前提下尽可能简化线路布局并采用微型元件组装成紧凑式的PCB板卡形式。 ```cpp // C++代码示例:初始化接收端配置 void initReceiver(){ configureMatchingNetwork(); // 配置阻抗匹配网路 initializeRectifierFilter(); // 初始化整流滤波电路 optimizeLoadRegulation(); // 优化负载调节点位 } ``` --- ### 微缩电磁无线充电原理 基于近场感应耦合理论,即两个相邻导体之间存在相对运动时会产生涡电流效应从而形成闭合回路完成电力转换过程。在此基础上进一步引入共振机制使得两者的互感系数增大进而提升整体转化率;与此同时利用高频交流源代替传统低频直流转矩力矩驱动模式可以在一定程度上减小硬件尺寸的同时保持较高水平的能量交换速率。
