代码分析understand

学习资料:

 understand如何使用 understand静态代码分析工具使用教程_编程开发_软件教程_脚本之家 (jb51.net)

understand软件使用教程（转） - 星朝 - 博客园

---

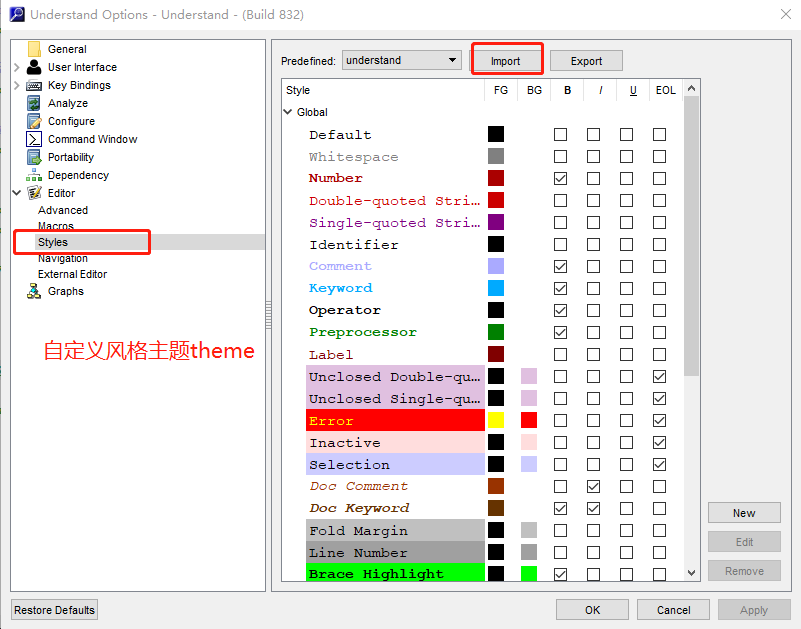

修改风格theme

 Tools ->options->Editor->Styles

中文乱码

中文乱码主要是因为文件的编码格式原因引起，设置的位置:

project->configure project->file options ->File encode->utf-8

代码格式化

鼠标右键弹出对话框，选择Reindent File，缩进代码

使用说明

导入源代码

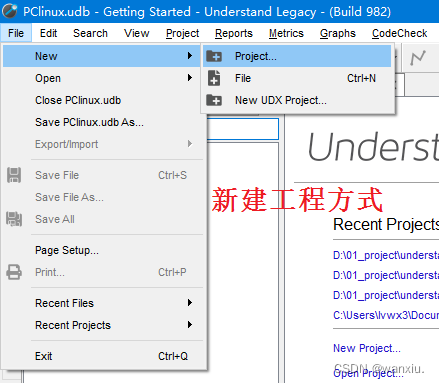

导入源代码方式，想通过文件夹的方式加载，目前了解到，只能通过新建工程的方式进行加载

关系视图(重要)

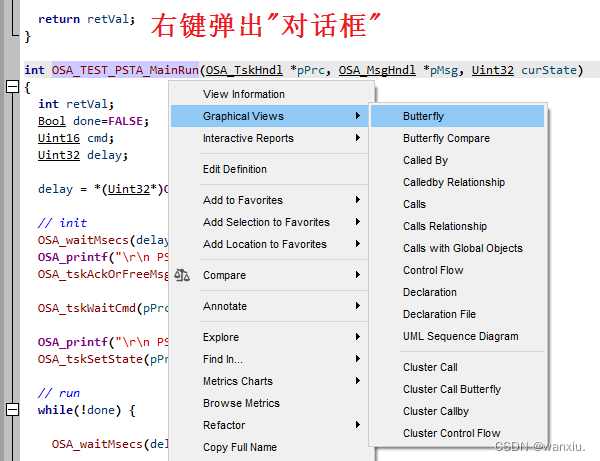

 项目视图包含很多的功能，能够自动生成各种流程图结构图，帮助你快速理清代码逻辑、结构等，以便快速理解项目流程，快速开发。采用下面的方法，是最方便调出”Graphical Views”的



1.Butterfly：如果两个实体间存在关系，就显示这两个实体间的调用和被调用关系；如下图为Activity中的一个方法的关系图：
2.Calls：展示从你选择的这个方法开始的整个调用链条；
3.Called By：展示了这个实体被哪些代码调用，这个结构图是从底部向上看或者从右到左看；
4.Calls Relationship/Calledby Relationship:展示了两个实体之间的调用和被调用关系，操作方法：首先右键你要选择的第一个实体，然后点击另一个你要选择的实体，如果选择错误，可以再次点击其他正确即可，然后点击ok；
5.Contains:展示一个实体中的层级图，也可以是一个文件，一条连接线读作”x includes y“；
6.Extended By:展示这个类被哪些类所继承，
7.Extends:展示这个类继承自那个类：

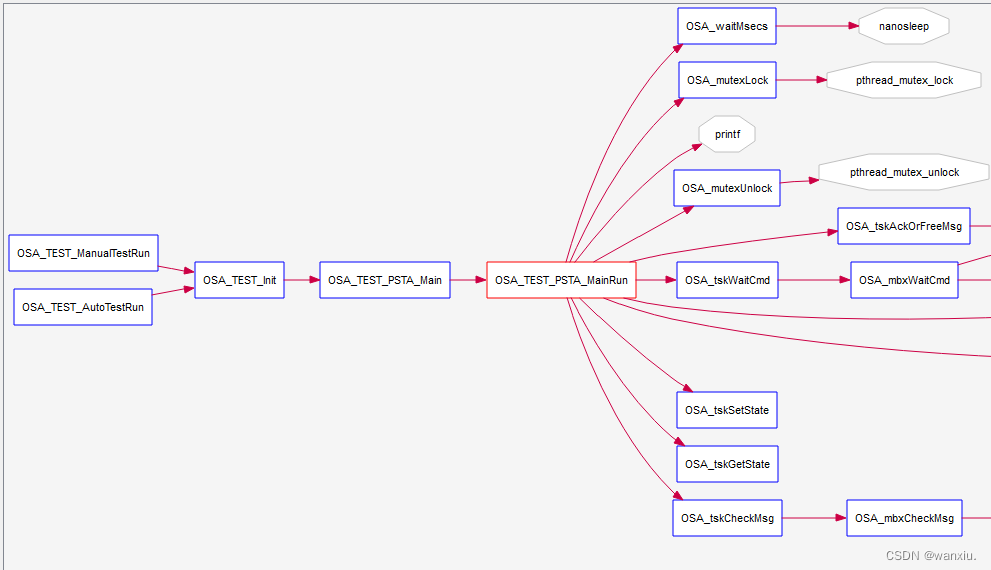

图 Butterfly



图 Called By

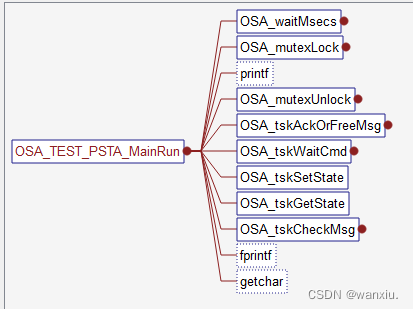

 图 Calles
