c++绘图框架

总体对比表格

框架	总体评价	主要特点	备注
QT	最新的C++开源框架，封装了图形QGraphics的常用操作，便于扩展。	开源，免费，跨平台
MFC	不便于扩展和维护，CDC画图功能齐全	经典的框架，已不再更新
SLMF	适合简单的图形绘制，支持旋转，平移等功能，适用于小游戏开发
skia	完整的2D图形库，可绘制文本，几何图形和图像
Cairo	完整的2D图形库,包含了 编辑、移动、缩放、路径合并 等功能

c++绘图框架

QGraphics 【重点推荐】

QT ，包含了 视图转换 工具，封装了图形的常用操作，便于扩展。

• 项坐标： 围绕它们的中心点(0,0) 左右变换 也是按这个进行的。 父坐标 场景坐标： Scene 为所有的项 提供了基本的坐标系统。
• 每个项都有一个场景坐标绑定的 视图坐标： View 坐标，窗口部件的坐标。 每个坐标对应1个像素。 左顶角永远是 (0,0)，右底脚 总是
• (视宽, 视高)。所有鼠标事件 和 缩放事件 都是以视窗坐标收到的，需要将这些转换成 场景坐标，以方便和项进行交互。

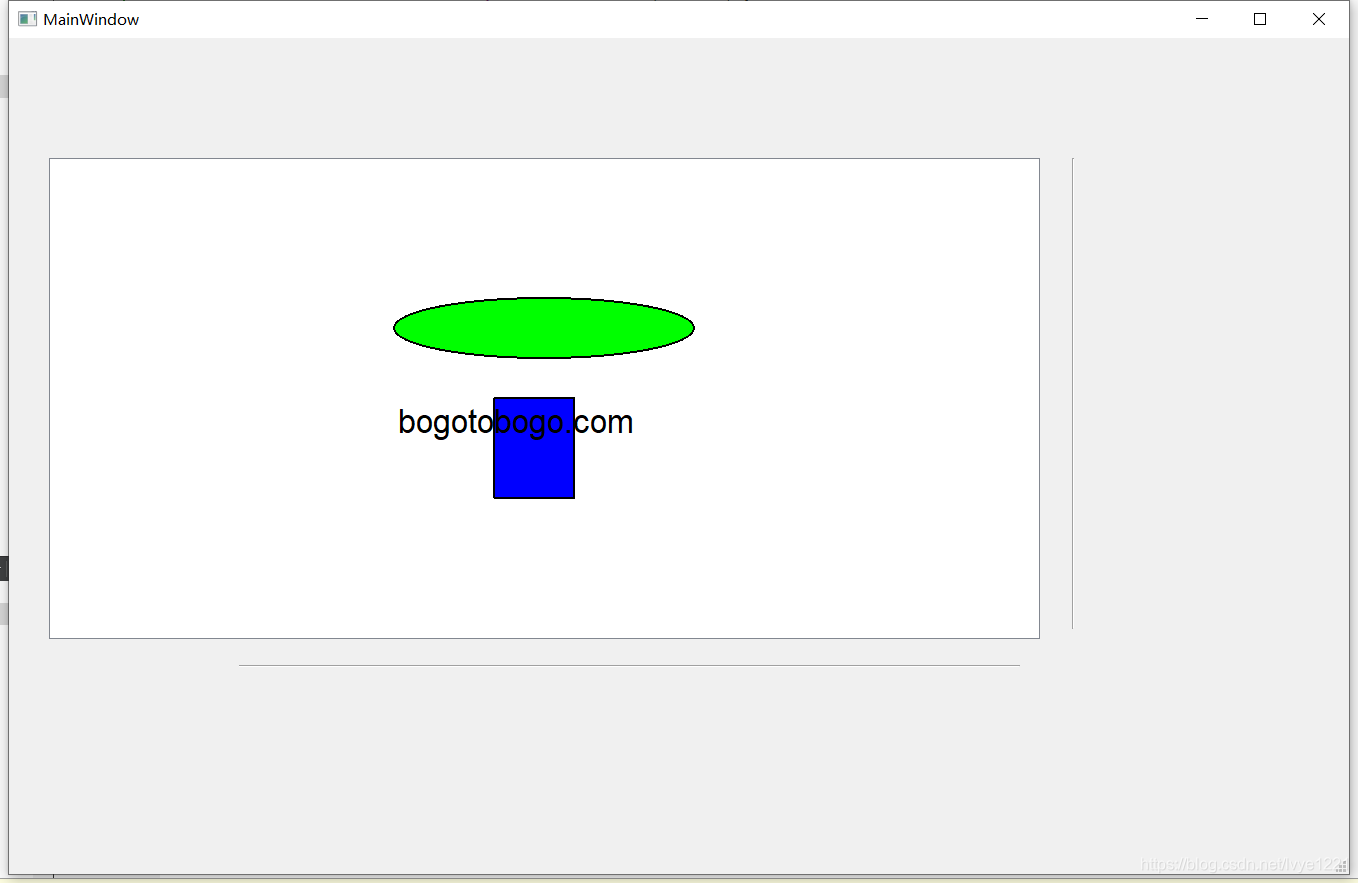

https://www.bogotobogo.com/Qt/Qt5_QGraphicsView_QGraphicsScene.php
介绍 QGraphicsScene 和 QGraphics

SLMF

不适合做应用程序，有黑框的出现
比较适合做小游戏。

启动

VS2012

Visual C ++ 12（2013）-32位

D:\tools\SFML-2.5.1\include
D:\tools\SFML-2.5.1\lib

附加依赖的库
sfml-graphics.lib;sfml-window.lib;sfml-system.lib;

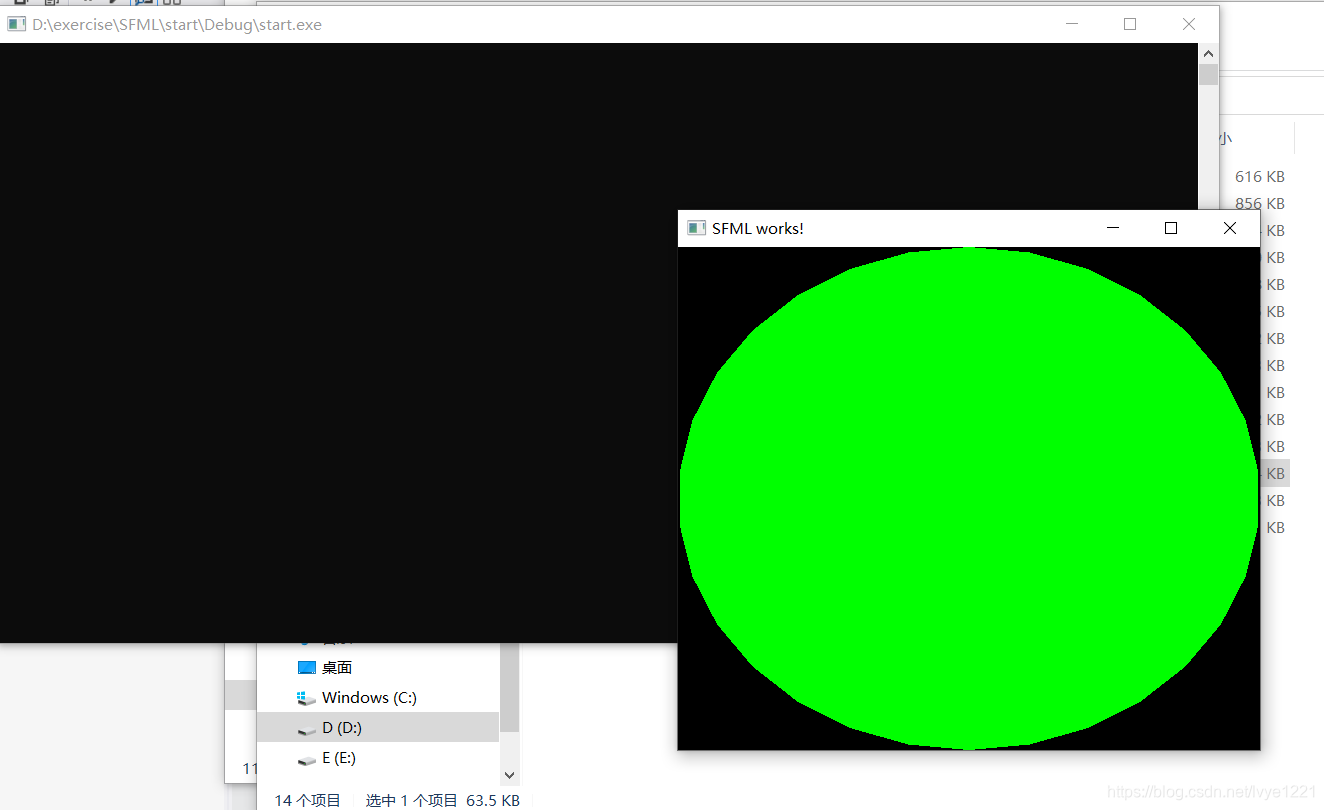

拷贝 D:\tools\SFML-2.5.1\bin 目录下，所有的 dll 到 Debug 目录下， 运行结果如下：

添加静态库, 不可以。没包含 opengl 的库
sfml-graphics-s-d.lib;sfml-window-s-d.lib;sfml-system-s-d.lib;

SFML_STATIC;

设定桌面窗口

sfml mfc
建议用 .net 来做

sfml gui

http://lalaland.github.io/gtkGuide.html

可以集成一块画图区域，但不能使用 sf::Event

GTK+： 用于创建图形用户界面的跨平台工具包

sfml sf::view

https://github.com/SFML/SFML/wiki/Tutorial%3A-Using-View

sf::VideoMode

有视图，以后代码

视图由一个源矩形和一个目标视口组成，该源矩形定义了2D场景的显示部分.该目标视口定义了源矩形的内容将在渲染目标（窗口或纹理）上显示的位置

视口允许将场景映射到渲染目标的自定义部分，并且可以用于例如分屏显示或显示小地图。

我们还拥有世界坐标系，尽管不是“物理上”，即您用于绘制子画面等的坐标。

，因此sf::View坐标系的原点始终位于窗口的中心

，view.zoom(0.5f)但是从程序员的角度来看，这是完全不同的。正如我们将在下一段中学习的那样，我们可以使用视口将渲染部件映射到窗口上的特定区域。现在，如果我们以与以前相同的大小应用场景，则如果侧面的比例不再相同，所有内容将缩小并最终拉伸。这可以创建一些想要的效果，但大多数情况下不会。通过设置一个特定的大小，我们告诉sf::View视图应该绘制多大，而不在渲染部件上进行任何可见的变换。

sf::Vector2f v1(16.5f, 24.f);

是否具有扩展性

【由于只有游戏相关的 功能，舍弃 gfml 功能】

资料

用C++和SFML写游戏-SFML介绍（1）
https://blog.csdn.net/qq_33567644/article/details/91126507

SFML从入门到放弃(1) 窗口和交互
https://www.cnblogs.com/karl07/p/10285692.html

skia

Skia是一个完整的2D图形库，可绘制文本，几何图形和图像。
https://github.com/google/skia

Skia是一个开源2D图形库，它提供可在各种硬件和软件平台上工作的通用API。它用作Google Chrome和Chrome OS，Android，Flutter，Mozilla Firefox和Firefox OS以及许多其他产品的图形引擎。

magnum

图形处理软件

打印和编辑功能

https://github.com/mosra/magnum

https://magnum.graphics/

Cairo

https://www.cairographics.org/FAQ/

C 程序
包含，直线，弧线，曲线，封闭道路的 接口

移动功能

https://gitlab.com/cairo/cairo-demos
D:\exercise\cairo-demos\path_paint
包含了 编辑、移动、缩放、路径合并 等功能

#include <gtk/gtk.h>
#include <cairo.h>
#include <math.h>
#include <gdk/gdkkeysyms.h>
#include <string.h>


采用 makefile 进行编译



https://www.gtk.org/docs/apis/

https://www.cairographics.org/samples/

主要就是画线，画文字 的 图形示例， 有图片介绍。

https://www.cairographics.org/examples/

矢量图形 抗锯齿
https://www.cairographics.org/xr_ols2003/html/
