QT绘图：视口与窗口

目录

一、视口与窗口定义：

二、示例代码：

三、总结：

---

一、视口与窗口定义：

1、视口：表示绘图设备的任意一个矩形区域的物理坐标，可以选取物理坐标的一个矩形区域用于绘图。

2、窗口：窗口与视口是同一个矩形，只不过是用逻辑坐标定义的坐标系。

根据定义很难看出其中的关系，通过例子可以很好的表明之间关系。

二、示例代码：

int width=this->width();
int hight=this->height();
painter.drawRect(width/4,hight/4,hight/2,hight/2);
painter.setViewport(width/4,hight/4,hight/2,hight/2);
painter.setWindow(-100,-100,200,200);
QRect rect(0,0,100,100);
painter.drawRect(rect);

1、首先，视口函数：setViewport(width/4,height()/4,hight/2,hight/2)函数的意思是：选取坐标在（width/4,height()/4）的边长为hight/2的正方形作为绘图区。但是注意，这四个参数都不是用常量写死的，而是根据窗口的长度和宽度计算的，也就是绘图区大小可以根据窗口大小变化，写死的话会在窗口缩小时遮盖。

2、其次，窗口函数：setWindow(-100,-100,200,200);这个参数是我们自己定义的坐标系，绘图在该坐标系上，前两个参数会与视口坐标前两个参数重合，相当于（-100，-100）与（width/4,hight/4）重合，斜对向的顶点也重合，这样的话，窗口的（0，0）与视口的中心是重合的。绘制图形的时候会在视口中心开始绘制。

3、当我们绘制rect(0,0,100,100)时，顶点在（0，0），也就是在视口中心开始绘制边长为100的正方形。

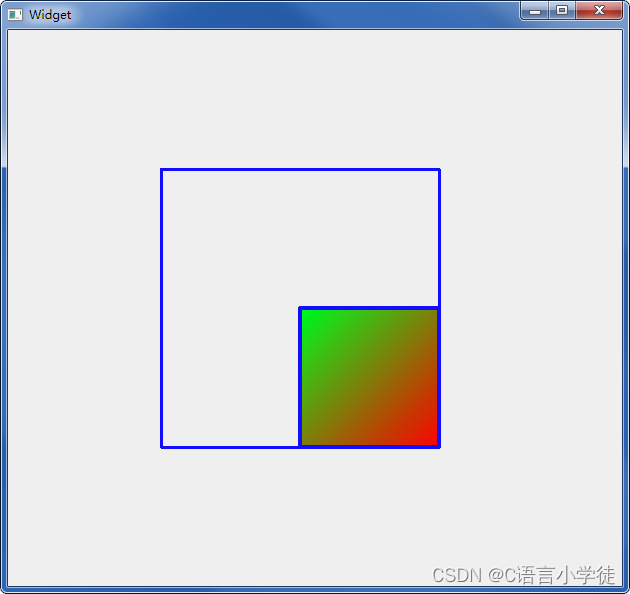

可以看出：

       篮色框是视口边框，绘制的窗口图形从视口的中心开始画的，在上面我们知道窗口的（0，0）点就是视口中心。所以，我们画rect(0,0,100,100)图形时就是从视口中心画。

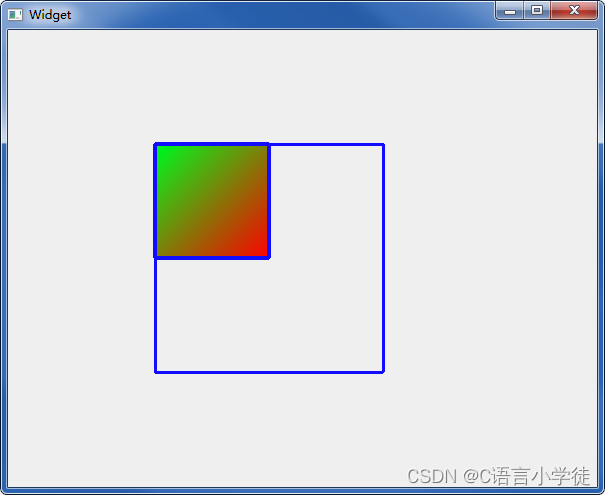

有人可能会想，我就想设置从视口左上角位置开始画，该如何定义窗口呢？

       既然是从视口左上角开始画，就需要窗口的（0，0）点对应视口的左上角，我们又知道，setWindow(x,y,a,b)前两个参数正好对应视口左上角，所以，我们只要把setWindow(0,0,200,200)即可

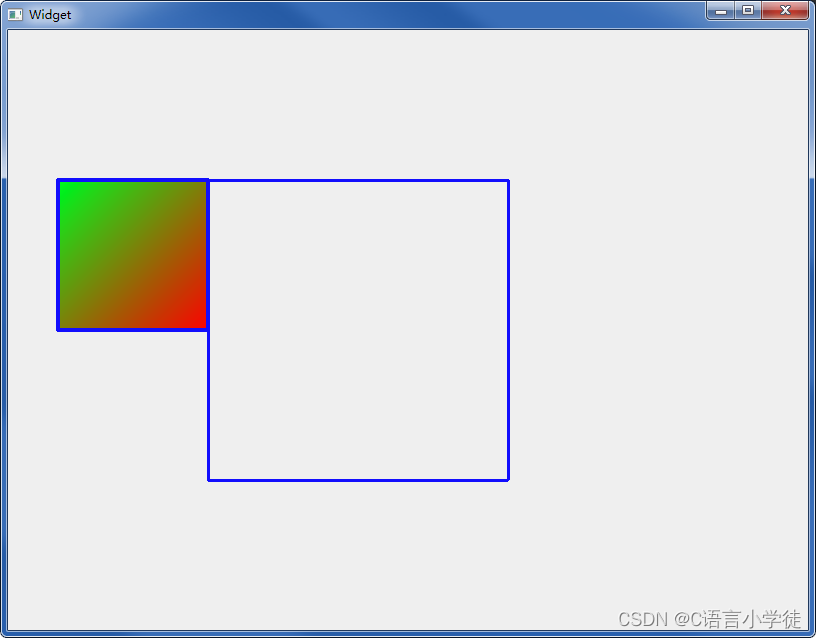

 如果还不满足，想在视口左边开始画，那该如何设置窗口？

我们知道，图形都是从窗口的（0，0）位置开始画，所以正方形左边顶点为（0，0），绘制的正方形边长为100，那么正方形右上角坐标（100，0），它与视口左上角重合，所以，（100，0）就是窗口函数设置的前两个参数。setWindow(100,0,200,200);



三、总结：

1、视口主要是为了让图形在哪个位置显示提供一个参照，但并不能决定位置

2、窗口是以视口为参照物，决定相对在哪个视口位置显示。

3、窗口的坐标（0，0）点决定图形显示的位置，只要计算出想要的窗口图形与视口左上角顶点的重合坐标进行设置，就可让图形在对应位置开始绘制。
