设计模式（九）结构型模式---外观模式（facade）

外观模式简介

• 外观模式 （Facade Pattern）也叫门面模式，是一种通过为多个复杂的子系统提供一个一致的接口，而使这些子系统更加容易被访问的模式。
• MyBatis的Configuration配置类，

结构

• 1.外观角色：Facade，为多个子系统对外提供一个共同地接口。
• 2.子系统角色：Sub System，实现系统地部分功能，客户可以通过外观角色访问它。

优缺点

• 优点：该模式对外有一个统一接口，外部不需要关心子系统的具体细节，大大地降低应用程序地复杂度，提高了程序地可维护性。
• 缺点：不符合开闭原则（增加子系统，外观角色也需要修改）

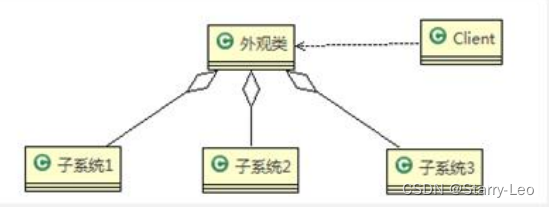

UML图

具体实现

例子：智能家居，遥控器可以一键打开灯光、电视和空调。

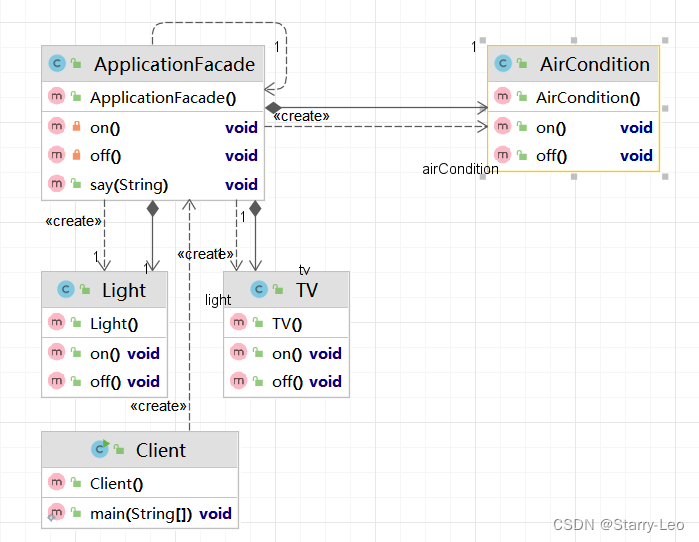

UML图

代码实现

• 外观类角色

package com.xxliao.pattern.structure.facade.demo;
/**
 * @author xxliao
 * @description: 外观角色类
 * @date 2024/5/25 14:59
 */
public class ApplicationFacade {

    private Light light;

    private TV tv;

    private AirCondition airCondition;

    public ApplicationFacade() {
        this.light = new Light();
        this.tv = new TV();
        this.airCondition = new AirCondition();
    }

    /**
     * @description  一键打开
     * @author  xxliao
     * @date  2024/5/25 15:02
     */
    private void on() {
        System.out.println("on...");
        light.on();
        tv.on();
        airCondition.on();
    }

    /**
     * @description  一键关闭
     * @author  xxliao
     * @date  2024/5/25 15:02
     */
    private void off() {
        System.out.println("off...");
        light.off();
        tv.off();
        airCondition.off();
    }

    /**
     * @description  对外提供统一接口
     * @author  xxliao
     * @date  2024/5/25 15:03
     */
    public void say(String message) {
        if("打开".equals(message)){
            on();
        }else if("关闭".equals(message)) {
            off();
        }
    }
}

• 子系统角色

package com.xxliao.pattern.structure.facade.demo;

/**
 * @author xxliao
 * @description: 子系统类 - 空调类
 * @date 2024/5/25 14:58
 */
public class AirCondition {

    public void on() {
        System.out.println("打开了空调...");
    }

    public void off() {
        System.out.println("关闭了空调...");
    }
}

package com.xxliao.pattern.structure.facade.demo;

/**
 * @author xxliao
 * @description: 子系统类 - 灯类
 * @date 2024/5/25 14:39
 */
public class Light {

    public void on() {
        System.out.println("打开了灯...");
    }

    public void off() {
        System.out.println("关闭了灯...");
    }
}

package com.xxliao.pattern.structure.facade.demo;

/**
 * @author xxliao
 * @description: 子系统类 - TV类
 * @date 2024/5/25 14:40
 */
public class TV {

    public void on() {
        System.out.println("打开了电视...");
    }

    public void off() {
        System.out.println("关闭了电视...");
    }
}

• 测试客户端

package com.xxliao.pattern.structure.facade.demo;

/**
 * @author xxliao
 * @description: 外观模式 测试客户端
 * @date 2024/5/25 15:04
 */
public class Client {

    public static void main(String[] args) {
        ApplicationFacade applicationFacade = new ApplicationFacade();
        applicationFacade.say("打开");
        applicationFacade.say("关闭");
    }
}

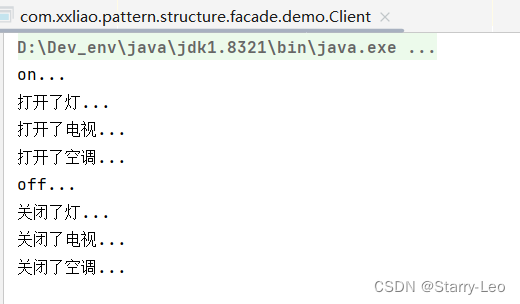

• 测试结果
