基于PID和滑模控制的PMSM电机转速控制模型及状态参数识别,基于Simulink的PMSM电机转速控制模型及全状态参数观测

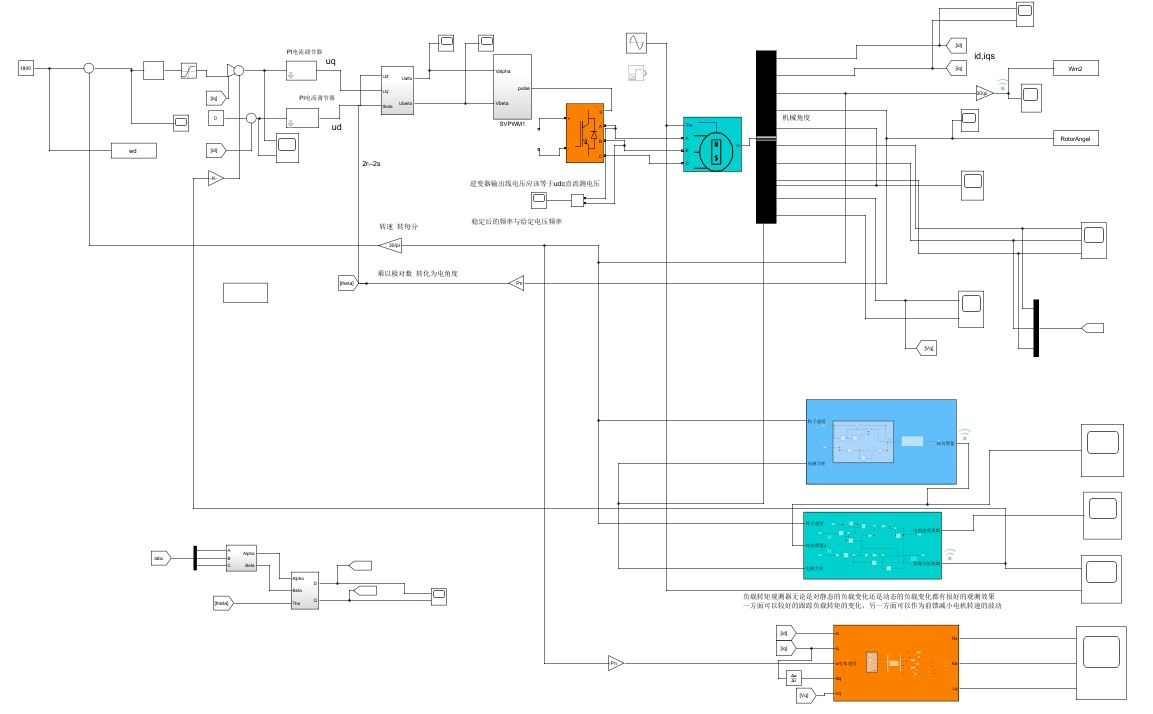

PMSM电机的转速控制Simulink模型

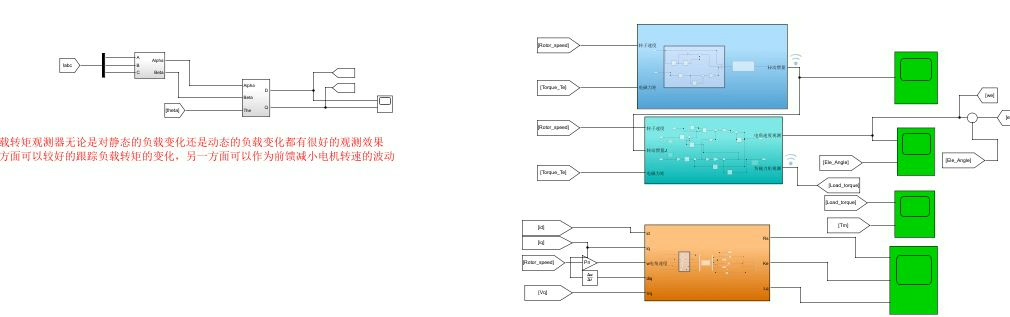

PMSM电机的全状态参数观测
主要包括内容:
1)基于PID的PMSM电机转速控制模型;
2)基于滑模控制器(SMC)的PMSM电机转速控制模型;
3)PMSM电机在PID转速控制下的状态参数识别,如:转动惯量、负载力矩、定子电阻,永磁磁链,dq轴电感等。
4)PMSM电机在SMC转速控制下的状态参数识别,如:转动惯量、负载力矩、定子电阻,永磁磁链,dq轴电感等。

ID:92100716970343068

灵犀Mr_p


PMSM电机是一种常见的电动机类型,它具有高效能、高功率密度和高可靠性等优点,在工业自动化领域得到广泛应用。而电机转速控制是PMSM电机控制中的关键问题之一。本文将通过Simulink模型展示PMSM电机的转速控制方法,并探讨全状态参数观测的实现。

首先,我们介绍基于PID控制的PMSM电机转速控制模型。PID控制器是一种经典的控制器,由比例项、积分项和微分项组成,能够实现较好的稳态和动态性能。在PMSM电机转速控制中,PID控制器通过测量电机转速与设定值之间的误差,并根据误差大小调节转矩电流,从而实现转速的闭环控制。同时,我们还可以通过调整PID参数来优化控制性能,例如增大比例增益可以提高响应速度,增大积分时间常数可以提高系统的稳定性。

接下来,我们介绍基于滑模控制器(SMC)的PMSM电机转速控制模型。滑模控制是一种基于状态变量的控制方法,它通过引入滑模面来消除外界干扰和模型不确定性带来的影响。在PMSM电机转速控制中,滑模控制器通过根据电机转速误差和转速误差变化率计算滑模面,并根据滑模面的控制规律来调节转矩电流,从而实现转速的闭环控制。相比于PID控制器,滑模控制器具有更好的鲁棒性和适应性,能够在模型参数变化和外界干扰较大的情况下保持较好的控制性能。

除了转速控制,我们还关注PMSM电机在PID控制和滑模控制下的状态参数识别。状态参数识别是指通过测量电机的某些状态变量来估计未知的状态参数,如转动惯量、负载力矩、定子电阻、永磁磁链和dq轴电感等。在PID控制和滑模控制下,电机的状态参数对于控制性能和系统稳定性具有重要影响。通过合适的状态参数识别方法,我们可以精确估计这些参数,并根据估计结果来优化控制策略,获取更好的控制效果。

综上所述,本文主要围绕PMSM电机转速控制进行了Simulink模型的建立,并探讨了基于PID控制和滑模控制的转速控制方法。同时,我们还关注了PMSM电机在PID控制和滑模控制下的状态参数识别问题。通过对这些内容的分析和讨论,我们可以更好地理解PMSM电机的转速控制原理和方法,为实际应用中的控制工程师提供一定的参考和借鉴。

总之,本文提供了一种全面的PMSM电机转速控制Simulink模型,包括基于PID控制和滑模控制的转速控制方法,以及在这两种控制方式下的状态参数识别问题。这些内容将为工程师在实际应用中设计和实现PMSM电机转速控制系统提供一定的指导和参考。希望本文能够帮助读者更好地理解和应用PMSM电机转速控制技术,推动电机控制领域的发展和进步。

【相关代码,程序地址】:http://fansik.cn/716970343068.html

### PMSM无速度传感器控制Simulink仿真模型Simulink环境中实现PMSM无速度传感器控制系统涉及多个模块的设计与集成。这些模块包括但不限于电机本体模型、滑模观测器(Sliding-Mode Observer, SMO)以及控制器设计。 #### 1. 构建PMSM基础模型 首先需要建立一个准确描述PMSM动态特性的数学模型,这一步骤可以通过调用MATLAB内置的功能来完成。具体来说,可以利用`Simscape Electrical`库中的元件搭建电路图形式的电机结构[^1]。 ```matlab % 创建新的Simulink模型并打开它 new_system('My_PMSM_Model'); open_system('My_PMSM_Model'); % 添加必要的组件到工作区中 add_block('simelectrical/Specialized Power Systems/Electric Drives/AC Motors/PMSM Drive', 'My_PMSM_Model/PMSM') ``` #### 2. 设计滑模观测器(SMO) 针对无速度传感器的需求,核心在于如何有效地估计转子位置角θ_e机械角频率ω_r。这里介绍的方法是基于反向欧拉法离散化连续时间状态方程,并引入非线性项以增强鲁棒性抗干扰能力[^3]。 ```matlab % 定义SMO参数 Kp = 0.8; % 比例增益 Ki = 0.5; % 积分增益 lambda = 0.9; % 收敛因子 % 实现SMO逻辑 function [theta_hat, omega_hat] = sm_observer(i_alpha, i_beta, v_alpha, v_beta, theta_prev, omega_prev) % ... (省略中间计算过程) end ``` #### 3. 控制策略的选择与实施 常见的控制方式有矢量控制(Vector Control)直接转矩控制(Direct Torque Control),两者均能有效提升系统的响应速度平稳度。考虑到实际应用场景可能存在的不确定因素影响,建议选用自适应性强的技术方案[^4]。 ```matlab % 设置PI调节器参数 kp_pos = 1; ki_pos = 0.1; % PI控制器用于调整电流环路 pid_controller = pid(kp_pos, ki_pos); % 将PID对象转换成可导入SIMULINK的形式 c2d(pid_controller,'zoh') ``` 通过上述步骤可以在Simulink平台上建立起一套完整的PMSM无速度传感器控制系统原型。值得注意的是,在正式投入使用前还需经过充分测试验证其稳定可靠运行的能力。
